Inhaltszusammenfassung für SHOWTEC LED Operator 4 V1

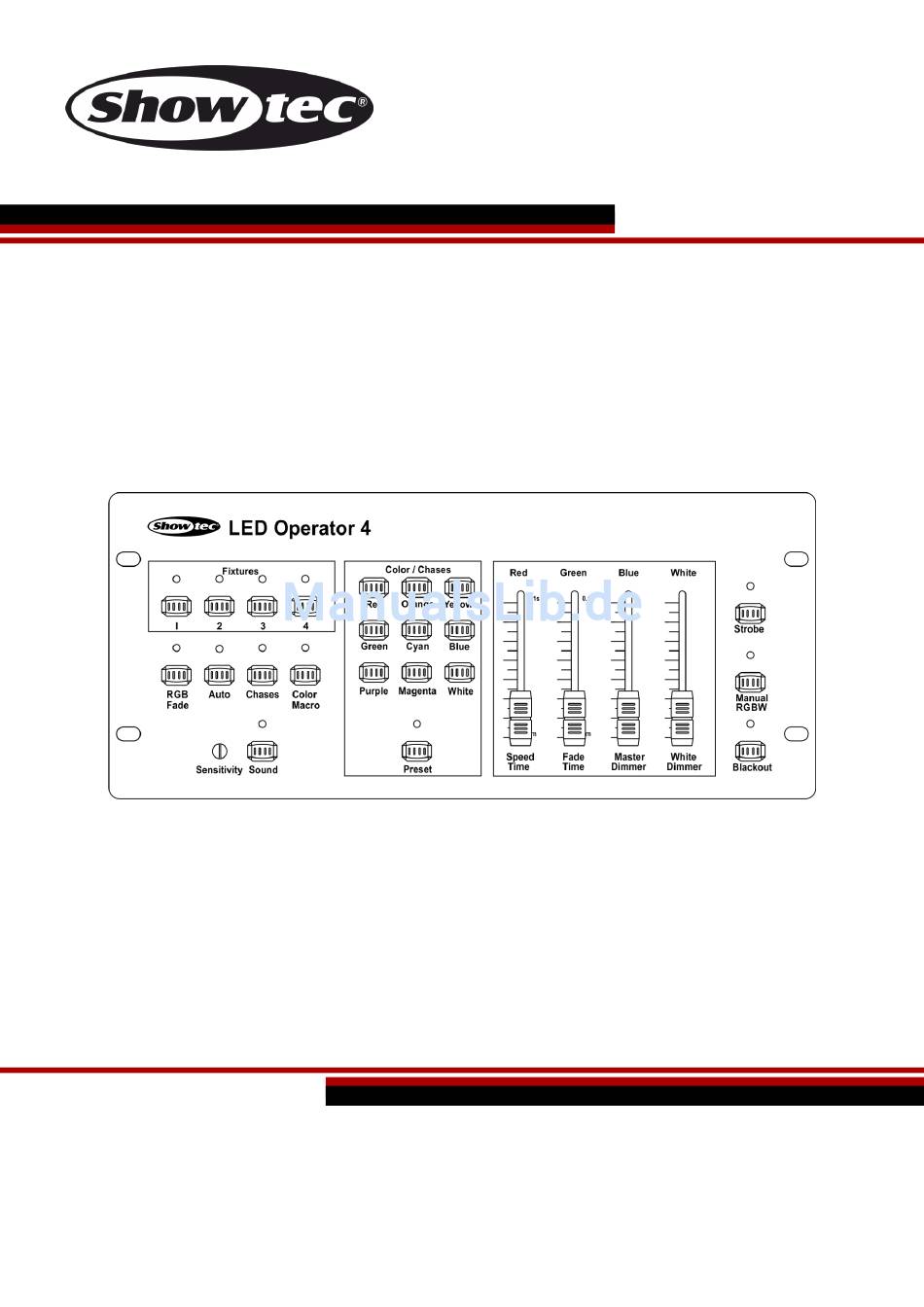

- Seite 1 HANDBUCH DEUTSCH LED Operator 4 Bestellnummer: 50727 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LED Operator 4 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Vorderseite ..................................7 Rückseite ..................................7 Installation ................................... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec LED Operator 4 DC-Netzteil (1,5m) Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
LED Operator 4 Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall überschritten werden. -
Seite 6: Rückgabe
LED Operator 4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

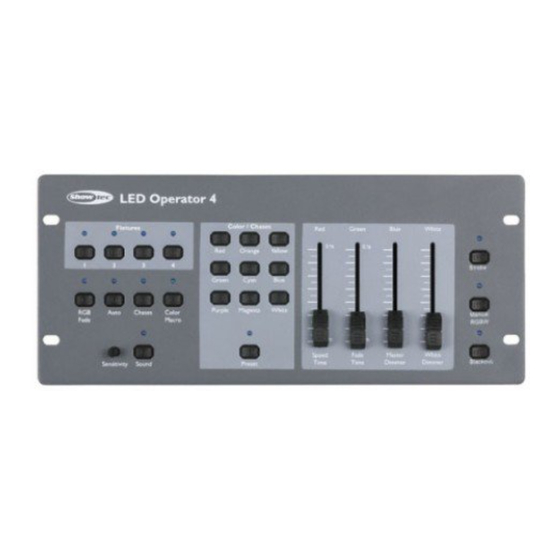

LED Operator 4 Beschreibung des Geräts Funktionen Der LED Operator4 von Showtec ist ein kompakter Lichtcontroller mit sehr praktischen Funktionen: • 4 Kanäle für je 4 Scheinwerfer • RGBW/RGBA-Steuerung • Einstellbare Fadezeit und Geschwindigkeit • 11 Steuerungsmodi: Preset, RGB-Fade, Auto, Chase, RGB-Offset, Farbmakros, Sound-Override, Weiß/Gelb, Stroboskop-Override, Blackout, RGBW/RGBA manuell... -
Seite 8: Vorderseite
LED Operator 4 Vorderseite Abb. 02 01) Fixture-Tasten (1-4) 02) Farbtasten (Rot, Orange, Gelb, Grün, Zyan, Blau, Lila, Magenta, Weiß) 03) Rot / Geschwindigkeitsregler 04) Grün / Fade-Time-Regler 05) Blau / Masterdimmer 06) Weiß / Weißdimmer 07) Strobe 08) Manual RGBW 09) Blackout Drücken Sie die Blackout-Taste, um den entsprechenden DMX-Kanal zu aktivieren oder zu deaktivieren. -
Seite 9: Installation
LED Operator 4 Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. -
Seite 10: Steuerungsmodi
LED Operator 4 Steuerungsmodi Es gibt 11 Modi: 1. Voreingestellte Farben 2. RGB-Fade 3. Automodus 4. Chase 5. RGB-Offset 6. Farbmakros 7. Sound-Override 8. Weiß oder Gelb 9. Stroboskop-Override 10. Blackout 11. RGBW/RGBA manuell Achtung! Schließen Sie auf keinen Fall ein Gerät, das sich in einem selbstständigen Modus befindet (statisch, Auto oder Musiktaktung), über eine DMX-Übertragungsleitung an einen DMX-Controller an. - Seite 11 LED Operator 4 3. Automodus In diesem Modus werden voreingestellte Programme abgespielt, damit die Scheinwerfer ihre Farben in zufälliger Reihenfolge wechseln. Der Farbwechsel erfolgt an allen Geräten selbstständig. 01) Wählen Sie mit den 4 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus. 02) Drücken Sie Auto (15), damit die entsprechende Anzeige-LED aufleuchtet.
- Seite 12 LED Operator 4 6. Farbmakros Die voreingestellten Farbmakros haben eine variable Lichtintensität. 01) Wählen Sie mit den 4 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus. 02) Stellen Sie mit dem Geschwindigkeitsregler (03) die gewünschte Farbkombination ein. 03) Stellen Sie mit dem Fade-Time-Regler (04) die Fadezeit (Übergangszeit) zwischen den Farben ein. 04) Stellen Sie mit dem Masterdimmer (05) die gewünschte Lichtintensität ein.
- Seite 13 LED Operator 4 10. Blackout In diesem Modus wird die Ausgabe aller Scheinwerfer unterbrochen. Die Blackout-Taste (09) funktioniert gemeinsam mit dem Fade-Time-Regler (04) oder selbstständig. So erstellen Sie ein allmähliches Blackout: 01) Wählen Sie mit den 4 Fixture-Tasten (01) einen oder mehrere Scheinwerfer aus. 02) Stellen Sie mit dem Fade-Time-Regler (04) ein, wie schnell das Licht ausgeblendet werden soll.
-
Seite 14: Wartung
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der LED Operator 4 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. -
Seite 15: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den LED Operator 4 an Ihren Showtec-Händler zurück. 03) Ein LED-Effektlicht reagiert nicht auf den LED Operator 4: Überprüfen Sie die DMX-Adresse des Geräts und des Controllers. -
Seite 16: Technische Daten
Weiß oder Gelb Stroboskop-Override Blackout RGBW/RGBA manuell Gehäuse: Graues Metall & feuerfester Kunststoff Anschlüsse: Netzteil & Datenanschluss Max. Umgebungstemperatur t 40°C Mindestabstand: Mindestabstand zum beleuchteten Objekt: Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. Website: www.Showtec.info E-Mail: service@highlite.nl Bestellnummer: 50727... -
Seite 17: Abmessungen
LED Operator 4 Abmessungen Bestellnummer: 50727... - Seite 18 ©2014 Showtec...
