- Seite 1 BEDIENUNGSANLEITUNG Kondensatorlose wassergekühlte Kaltwassererzeuger EWLD120MBYNN EWLD170MBYNN EWLD240MBYNN EWLD260MBYNN EWLD340MBYNN EWLD400MBYNN EWLD480MBYNN EWLD500MBYNN EWLD540MBYNN...
-
Seite 2: Inhaltsverzeichnis
Stck. x Modell 1x AC250EQ-NP162 2x AC250EQ-NP96 1x AC250EQ-NP128 zuführen sind. Wenden Sie sich bei länger anhaltenden Störungen an Ihren Daikin- Händler. Vergewissern Sie sich vor der Erstinbetriebnahme des Geräts, ob es ordnungsgemäß installiert wurde. Lesen Sie sich hierzu die mit dem Gerät gelieferte Installations- anleitung sowie die Empfehlungen unter "Kontrollen vor... -
Seite 3: Technische Daten Zur Elektrik
Allgemein EWLD Abmessungen 2000x2672x930 (mm) HxBxT Gewicht 2684 2770 2856 • Maschinengewicht (kg) 2738 2831 2924 • Betriebsgewicht (kg) Anschlüsse • Kühlwassereinlass 2x 3" (88,9 mm AD) (Zoll) und -auslass • Anschluss eines separaten Verflüssigers 2x 2"1/8 2"1/8+2"5/8 2x 2"5/8 Auslass (Zoll) 2x 1"3/8... -
Seite 4: Beschreibung

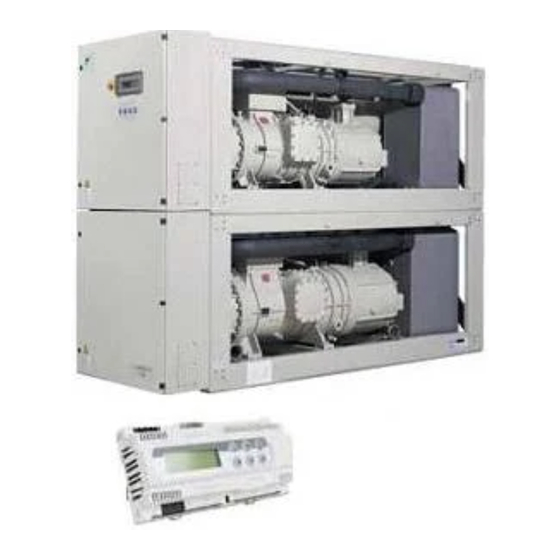

ESCHREIBUNG Die luftgekühlten Kaltwassersätze der EWLD-Baureihe sind in 9 Standardgrößen erhältlich. Abbildung - Hauptbauteile Verdichter Regler mit Digitaldisplay Verdampfer Notausschalter Schaltkasten Netzeingang Verdichterschaltkasten Eingang für bauseitige Verdrahtung Einzugsventil Bohrungen zum Anheben Sicherheitsventil Transportstange Hochdruckventil Flüssigkeitsrohr mit Kugelventil Trockner Hauptisolatorschalter (optional) ®... -
Seite 5: Funktion Der Hauptbauteile
Funktion der Hauptbauteile R10T Y11S Y21S S1PH S14PH S2PH S15PH Y15S Y16S Y26S EWLD120~260 EWLD340~540 Abbildung - Funktionsplan Verdampfer Sieb nur für EWLD120~170 Wasserauslass Kontrollfenster nur für EWLD240~260, EWLD400~540 Wassereinlass Ansaugabsperrventil (Zubehör) nur für EWLD340 Trockner Elektronisches Expansionsventil nur für EWLD340~400 Einzugsventil Expansionsventil nur für EWLD480~540... -
Seite 6: Innenverdrahtung - Teileübersicht
Innenverdrahtung - Teileübersicht Nachfolgend finden Sie einen Überblick über alle Schutz- vorrichtungen. Siehe den dem Gerät beiliegenden Innenverdrahtungsplan. Die ver- Überstromrelais wendeten Abkürzungen sind im folgenden aufgeführt: Die Überstromrelais (K*S) befinden sich in den Schaltkästen A1,A2..** ..Stromtrafo/Amperemeter für Kreislauf 1, des Geräts und schützen die Verdichtermotoren bei Über- Kreislauf 2 lastung, Phasenausfall oder zu niedriger Spannung. -
Seite 7: Vor Der Inbetriebnahme
K1M,K4M....Leitungskontakt für Kreislauf 1, Kreislauf 2 Y15S,Y25S .... Flüssigkeitseinspritzventil des Verdichters für Kreislauf 1, Kreislauf 2 K2M,K5M....Deltakontakt für Kreislauf 1, Kreislauf 2 Y16S,Y26S .... Flüssigkeitsleitung-Magnetventil für Kreislauf 1, K3M,K6M....Sternkontakt für Kreislauf 1, Kreislauf 2 Kreislauf 2 K17S,K18S .... Überstromrelais für Kreislauf 1, Kreislauf 2 Nicht im Lieferumfang der Standardausführung L1,L2,L3.... -
Seite 8: Wasserzufuhr
Allgemeine Empfehlungen 12 Wasseranschluss Überprüfen Sie das Wasserleitungssystem und die Umwälz- Lesen Sie sich vor Einschalten des Geräts die folgenden pumpen. Empfehlungen durch: Prüfen Sie, ob der Filter Bausatz, der nicht zusammen mit der Einheit geliefert wurde, korrekt vor dem Wassereinlass des Wenn sämtliche Installationsarbeiten und Einstellungen fertig- Verdampfers montiert ist. -
Seite 9: Arbeiten Mit Dem Gerät
Arbeiten mit dem Gerät Externer digitaler Regler (muss gesondert bestellt werden) Dieses Kapitel behandelt den alltäglichen Betrieb des Geräts. Er erläutert Ihnen Routinefunktionen wie z.B.: "Festlegen der Sprache" auf Seite "Einschalten des Geräts" auf Seite 8 "Ausschalten des Geräts" auf Seite "Abrufen der aktuellen Betriebsinformationen"... -
Seite 10: Ein- Und Ausschalten Der Einheiten In Einem Dicn- System
Mit der Taste h gelangen Sie zum nächsten Bildschirm des EIN- und AUSSCHALTEN der Einheiten in einem DICN- Ausgabe-Menüs. System Der Bildschirm des Ausgabe-Menüs enthält Informationen zum Status der unterschiedlichen Schaltkreise: Wird die o-Taste an einer Einheit im Status oder •... -
Seite 11: Ändern Der Temperatureinstellung
Wiederholen Sie zur Änderung der anderen Einstellungen die Ändern der Temperatureinstellung Anweisungen ab Schritt 2. Die Einheit ermöglicht es, zwei oder vier unabhängige Temperatur- HINWEIS Wird eine Einstellung an einer Einheit in einem DICN- Sollwerte festzulegen und auszuwählen. System eingestellt, wird diese Einstellung an alle Im Kühlbetrieb sind zwei Sollwerte zur Einlaßregelung und die anderen Einheiten weitergeleitet. -
Seite 12: Erweiterte Funktionen Des Digitalreglers
Die Taste o muss nur dann wieder eingeschaltet werden, wenn Menü Einstellungen eine weitere Gerätes-Schutzvorrichtung anspricht. Je nach Einstellungen im Menü "user setup" (Benutzereinstellungen) Wenn der Benutzer den Strom abschaltet, um eine Schutz- und dem ausgewählten Kühl-/Heiz-Betriebsmodus kann entweder vorrichtung instand zu setzen, wird die Schutzvorrichtung direkt oder über das Benutzer-Passwort in das Menü... -
Seite 13: Menü Aufzeichnung
Neben der Grundinformation können Bildschirmanzeigen mit Zum Definieren der Anzahl der Folge- detaillierteren Informationen aufgerufen werden, wenn das Schutz- einheiten für eine Mastereinheit gehen vorrichtungsmenü aktiviert ist. Drücken Sie die Taste q. Daraufhin Sie folgendermaßen vor: Der Zugang erscheinen "ähnliche" Bildschirme wie die Folgenden: zu diesem Menü... - Seite 14 Menü Eingang/Ausgang Menü Benutzer-Password Das Menü "Eingang/Ausgang" zeigt den Status aller digitalen Änderung des Benutzer-Passwords. Eingänge und der Relais-Ausgänge des Geräts an. Überprüfen, Not- Ausschalter aktiviert Netzwerk-Menü Verdampfer mit Wasser versorgt wird. Das Menü "Netzwerk" enthält nützliche Informationen im Hinblick auf Zum Überprüfen des Status der Hoch- das Netzwerk.
-
Seite 15: Festlegen Der Einstellungen Für Die Leistungsbegrenzung
Auslasssteuermodus: Regelt die Leistung der Einheit gemäß Festlegen der Einstellungen für die Leistungsbegrenzung der Wassertemperatur beim Austritt aus dem Verdampfer - Auf dem Bildschirm können bis zu vier Ein- stellungen für die Leistungsbegrenzung konfiguriert werden. HINWEIS Zur Aktivierung der manuellen Regelungsart wählen als aktuelle Betriebsart aus. - Seite 16 Freie Kühlung HINWEIS Die Einheit führt den jeweils zuletzt eingegebenen "letzten Befehl" aus. Dies bedeutet, dass der letzte Der Bildschirm des Benutzereinstellmenüs ermöglicht Befehl, der entweder manuell vom Benutzer oder es dem Benutzer ein 3-Wege-Wasserventil zu regeln, wenn die automatisch über die Programm-Uhr eingegeben wird, Einheit sich im freien Kühlungsmodus befindet.
- Seite 17 Funktionen des Menüs Uhren Soll das Gerät gewartet werden, stellen Sie die Einheit HINWEIS . In diesem Fall ist es möglich, Überprüfen der aktuellen Einstellung der Software-Uhren die Einheit auf EIN oder AUS zu schalten, ohne andere Einheiten des Netzwerks EIN- oder AUSSCHALTEN Die Reglersoftware ist mit mehreren Countdown-Uhren ausgestattet, zu müssen.
-
Seite 18: Aufstellung Der Aktivierten Schutzvorrichtungen Und Überprüfung Des Gerätestatus
Funktionen des Menüs Schutzvorrichtungen Funktionen des Info-Menüs Aufstellung der aktivierten Schutzvorrichtungen und Nachschlagen weiterer Informationen Überprüfung des Gerätestatus Wechseln Sie vom Hauptmenü aus in das . (Siehe Wenn der Alarmton aktiviert wird und der Benutzer die Taste p Kapitel "Öffnen eines Menüs" auf Seite drückt, zeigt der Regler automatisch das Menü... -
Seite 19: Fehlersuche
: Zeigt an, ob die Ventilatoren von Ventilator- HINWEIS Das aktuelle Password wird nur geändert, wenn das stufe 1 für den Schaltkreis 1/2 ein- oder ausgeschaltet sind. neue und das bestätigte Password übereinstimmen. : Zeigt an, ob die Ventilatoren von Ventilator- stufe 2 für den Schaltkreis 1/2 ein- oder ausgeschaltet sind. - Seite 20 Symptom 1: Das Gerät läuft nicht an, die EIN-LED leuchtet jedoch Symptom 5: Eine der folgenden Schutzvorrichtungen ist aktiviert Symptom 5.1: Überstromrelais des Verdichters ÖGLICHE RSACHEN BHILFE Die Temperatureinstellung ist nicht Überprüfen Sie die ÖGLICHE RSACHEN BHILFE korrekt. Reglereinstellung. Störung einer der Phasen. Überprüfen Sie die Sicherungen auf der Verteilertafel, oder messen Sie Die Durchflussstart-Uhr läuft noch.
-
Seite 21: Zurücksetzen
Symptom 10: Die Meldung zeigt Symptom 5.7: Frostschutz ist aktiviert ÖGLICHE RSACHEN BHILFE ÖGLICHE RSACHEN BHILFE Wasserdurchfluss ist zu niedrig. Erhöhen Sie den Wasserdurchfluss. Das DICN-System kann eine Einheit Achten Sie darauf, dass alle nicht finden. Einheiten im DICN-System ans Netz Eintrittstemperatur zum Verdampfer Erhöhen Sie die Wassertemperatur angeschlossen sind oder dass in der... -
Seite 22: Wartungsarbeiten
Wartungsarbeiten NHANG Thermostatparameter Die Verdrahtung und der Netzanschluss müssen von einem zugelassenen Elektriker überprüft werden. Regelung der Eintrittswassertemperatur/Regelung der Luftwärmetauscher Austrittswassertemperatur Entfernen Sie Staub und andere Fremdkörper mit einer Bürste Die nachfolgende Abbildung zeigt ein Thermostatdiagramm. und einem Gebläse von den Wärmetauscher-Lamellen. Blasen Sie sie von innen aus dem Gerät heraus. -
Seite 23: Beispiel Für Die Programm-Uhr
NHANG NHANG Beispiel für die Programm-Uhr Freie Kühlung Freie Kühlung bei Umgebungstemperatur MÄRZ Freier Kühlungsmodus Folgende Einstellungen sind erforderlich, um den oben gezeigten Umgebungstemperatur °C Kalender aufzurufen. Freie Kühlung Standardwert Mindestwert Höchstwert –30 (°C) (°C) Freie Kühlung auf Grundlage des Unterschieds zwischen der Temperatur des Einlasswassers und der Umgebungstemperatur Alle Tage derselben Gruppe arbeiten gemäß... - Seite 24 V - S NHANG OFTWARE UFBAU nur für EWLD340~540 Bedienungsanleitung EWLD120~540MBYNN Kondensatorlose wassergekühlte Kaltwassererzeuger 4PW22687-1B...
- Seite 25 NOTES NOTES...
- Seite 26 Zandvoordestraat 300, B-8400 Oostende, Belgium 4PW22687-1B...
