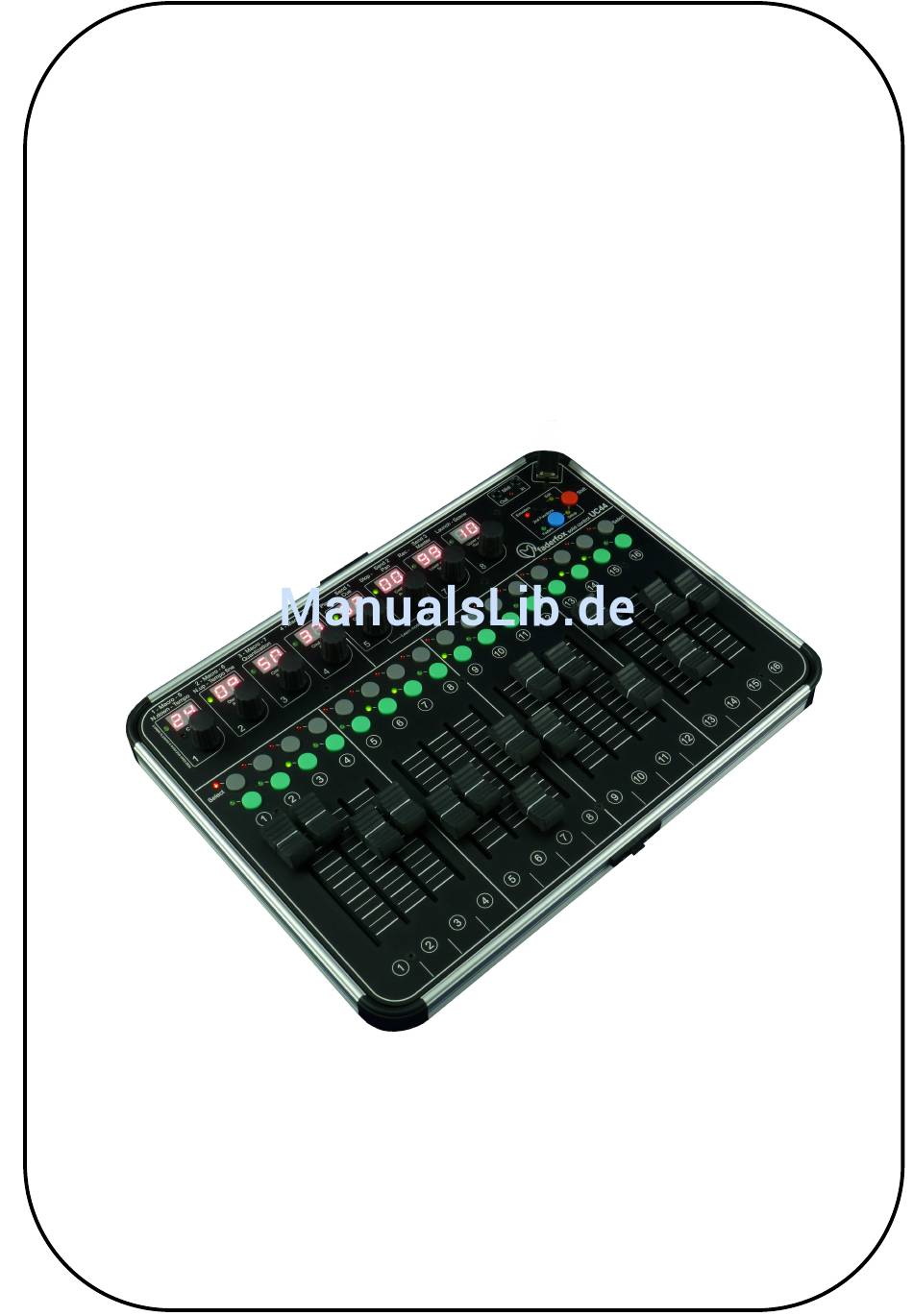

- Seite 1 Faderfox Solid control UC44 Bedienungsanleitung...
- Seite 2 Garantiebestimmung und Produkthaftung Der Hersteller leistet Garantie für alle nachweisbaren Material- und Fertigungsfehler für eine Dauer von 24 Monaten ab Verkauf an den Endverbraucher. Nicht vom Garantieanspruch erfasst sind Defekte an Verschleißteilen, welche auf normalen Verschleiß zurückzuführen sind. Verschleißteile sind insbesondere Fader (Schieberegler), Potentiometer, Encoder, Taster, Schalter und Touchpads.
- Seite 3 Einführung Vielen Dank für den Kauf eines Faderfox-Controlers. Der UC44 ist das zweite Mitglied der neuen Controller-Serie SOLID CONTROL. Die Geräte sind designed für den Live-Einsatz auf der Bühne und bestehen aus einem Alu-Koffer mit Deckel, massiver Metallfrontplatte und hochwertigen Bedienelementen.
- Seite 4 Leistungsmerkmale Universal-Controller für Midi-steuerbare Hard- und Software Control surface script für Ableton Live 8/9 im Lieferumfang USB-Interface mit Bus powering - class compliant / keine Treiber und Netzteil notwendig (Verbrauch kleiner 300mA) MIDI-In- und -Outports mit Routing und Merge-Funktionen 8 Push-Encoder mit Rastungen (Auflösung = 30 Rastungen) Encoder-push-buttons können Befehle senden (voll programmierbar) 32 Tasten mit LEDs für geschaltete Parameter 8 x 2-Digit-Display zeigt Encoderwerte und Programmierdaten...
- Seite 5 Controller mode Der Controller-Mode ist die Grundbetriebsart des UC44. Darin werden die Encoder, Fader und Tasten zur Steuerung von beliebigen Parametern in deiner Soft- bzw. Hardware über Standard-Midibefehle wie CC (Control-Change) und Noten benutzt. Zunächst wird die Encoder-Gruppe durch Drücken einer der grauen Tasten bzw. der schwarzen Taste für die Zweitfunktion gewählt.
- Seite 6 Ableton Live mode Das Setup 8 ist vorkonfiguriert zur Nutzung mit Ableton Live 8/9. Das Display zeigt spezielle Parameternamen an (siehe unten). Encoder Zuweisungen: Erste Funktion (Parameter im momentan selektierten Track): Encoder 1 Rack control von Macros 1 (encoder) und 5 (push button) Encoder 2 Rack control von Macros 2 (encoder) und 6 (push button) Encoder 3...
- Seite 7 Edit mode Der Edit-Mode erlaubt die Programmierung der einzelnen Controls (Encoder, Fader und Button) Gestartet und verlassen wird der Edit-Mode durch Drücken der schwarzen Edit-Taste, während gleichzeitig die rote Shift-Taste gehalten wird. Der aktive Edit-Mode wird durch die blinkende gelbe Edit-LED angezeigt.
- Seite 8 Tempo coarse Display für Ableton Live (Display zeigt Pitchbend-Daten auf Kanal 13) Tempo fine Display für Ableton Live (Display zeigt Pitchbend-Daten auf Kanal 13) Quantization Display für Ableton Live (Werte 0…13) on / off (Werte größer 0 = on) (wechselnder Dezimalpunkt pro Encoderschritt im hochauflösenden Mode) Tasten-Skalen: keine LED-Steuerung (aktiviert bei grauen Tasten die Encoder-Gruppen-Umschaltung) Standard-LED-Steuerung durch das Gerät und externe Befehle...
- Seite 9 Command mode (Encoder 4) Encoder-Modes: keine Beschleunigung (Acceleration) bei schnellerem Drehen wenig Beschleunigung (Acceleration) bei schnellerem Drehen mittlere Beschleunigung (Acceleration) bei schnellerem Drehen maximale Beschleunigung (Acceleration) bei schnellerem Drehen Fader-Modes: Snap-Mode: sendet Befehl erst nach ’einfangen’ des letzten Wertes Jump-Mode: Befehl wird sofort beim Bewegen des Faders gesendet Tasten-Modes: sendet direkten Befehl (Upper value = drücken, Lower value = loslassen) sendet Umschalt-Befehl (toggle) (Upper value = an, Lower value = aus)
- Seite 10 Setup mode Der Setup-Mode erlaubt die Auswahl von Setups und Routings. Desweiteren kannst du komplette Setups, sowie Teile einzelner Gruppen füllen, kopieren, Setups rücksetzen (factory reset) und Setups als Sysex-Daten senden und empfangen (backup/restore). Gestartet und verlassen wird der Setup-Mode durch Drücken der blauen Setup-Taste während gleichzeitig die rote Shift-Taste gehalten wird.
- Seite 11 Copy (Encoder 4) selektiert gegenwärtiges Setup selektiert alle Parameternamen der gegenwärtigen Encoder-Gruppe selektiert alle Encoder-Eigenschaften der gegenwärtigen Gruppe (ohne Push-Button) selektiert alle Encoder-Push-Button-Eigenschaften der gegenwärtigen Gruppe selektiert alle Fader-Eigenschaften der gegenwärtigen Fader/Button-Gruppe selektiert alle Eigenschaften der grünen Tasten der gegenwärtigen Fader/Button-Gruppe selektiert alle Eigenschaften der grauen Tasten der gegenwärtigen Fader/Button-Gruppe Kopiert immer das komplette gegenwärtig Setup.
- Seite 12 Factory settings settings in setups 1 to 6: - encoders (1st function): - group 1: CC000 to CC007 - group 2: CC008 to CC015 - group 3: CC016 to CC023 - group 4: CC024 to CC031 - group 5: CC032 to CC039 - group 6: CC040 to CC047 - group 7: CC048 to CC055 - group 8: CC056 to CC063...
- Seite 13 - channels in setups 1 to 6: - setup 1: encoder 1st function = 01, encoder 2nd function = 02, faders + buttons: 02 - setup 2: encoder 1st function = 03, encoder 2nd function = 02, faders + buttons: 04 - setup 3: encoder 1st function = 05, encoder 2nd function = 02, faders + buttons: 06 - setup 4: encoder 1st function = 07, encoder 2nd function = 02, faders + buttons: 08 - setup 5: encoder 1st function = 09, encoder 2nd function = 02, faders + buttons: 10...
- Seite 14 settings in setups 8 (live setup): - encoders (1st function): - group 1 to 16: encoder 1 to 4 = CC048 to CC051 (channel 13) encoder 5 to 7 = CC056 to CC059 (channel 14) - encoders (2nd function): - group 1 to 16: encoder 1 to 3 = CC056 to CC058, encoder 4 = CC127, encoder 5 to 7 = CC061 to CC063, encoder 8 = CC059 (encoder 1 to 8 = channel 13) - encoder push buttons (1st function): - group 1 to 16: encoder 1 to 4 = CC052 to CC055 (channel 13),...
- Seite 16 User manual UC44 version 2 Mathias Fuchß Software-Entwicklung Op’n Idenkamp 13a 22397 Hamburg Germany info@faderfox.de www.faderfox.de...
