OPTOGATE Mini Audio Lab V3 Gebrauchsanweisung Seite 2

Inbetriebnahme:
Du kannst das Mini Audio Lab V3 mit einer 9V-Block Batterie oder mit einem externen
Netzteil betreiben.
Batteriebetrieb:
Wenn Du die 9V Block-Batterie einlegst, achte unbedingt auf die richtige Polarität! Und
bitte tausche die Batterie rechtzeitig aus, denn eine schwache Batterie verfälscht die
Messergebnisse
Lautsprechern brauchen viel Strom!)
Externes Netzgerät:
Schließe ein stabilisiertes, handelsübliches 9V Netzteil an. Im Netzbetrieb IMMER die
Batterie entfernen! Die 2.5mm Buchse befindet sich auf der Vorderseite des Mini

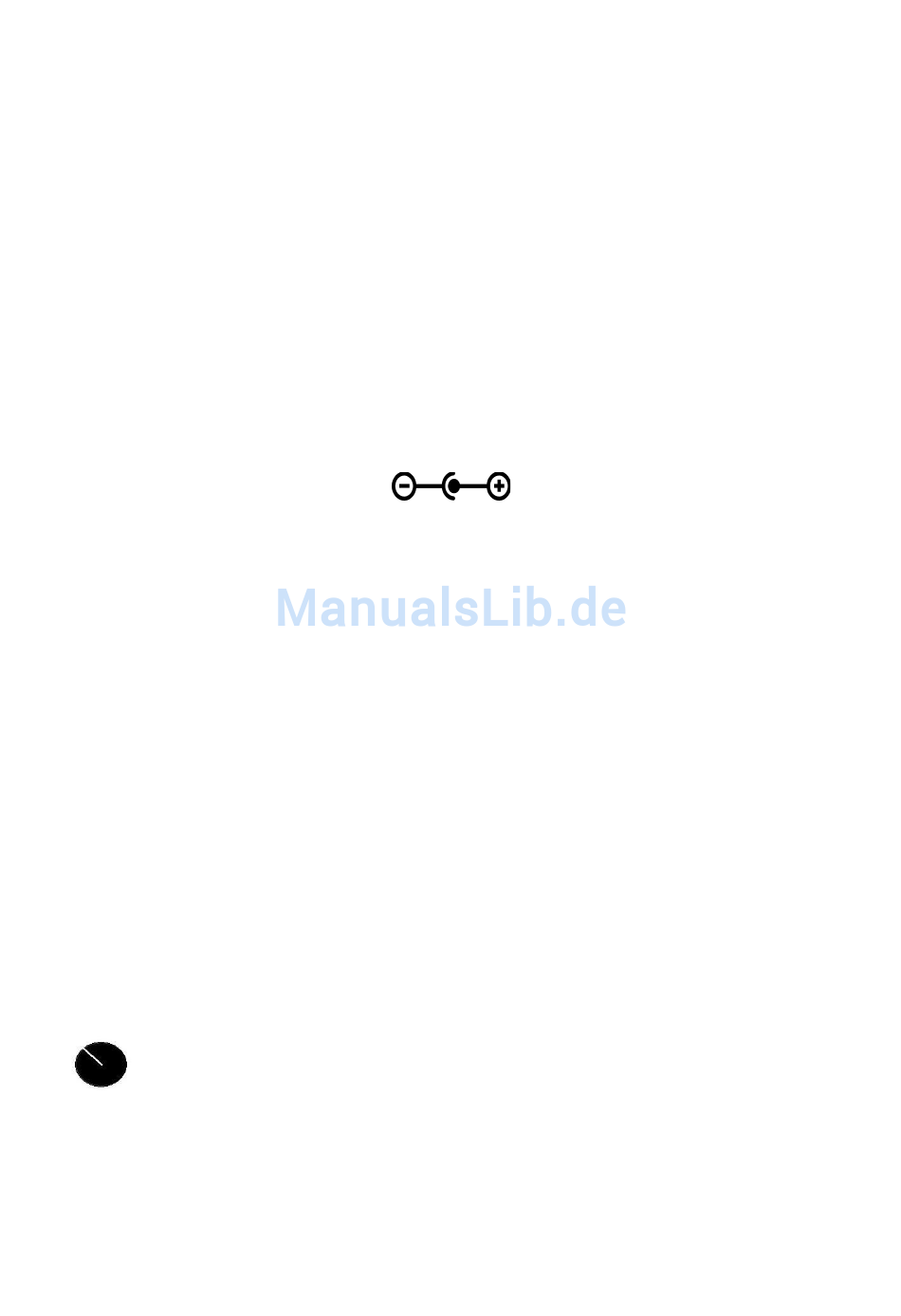

Audio Lab V3. Achte auf die Polarität: Die Steckerspitze ist der Pluspol und der
Ring ist der Minuspol.
Die Benutzung des Mini Audiolab V3 (Touchscreen):
Das Mini Audio Lab V3 wird ganz einfach über das Touchdisplay bedient!
Einfach auf dem Display den angezeigten Knopf drücken und das Programm wird
aufgerufen.
In jedem Menü gibt es einen Help-Button. Dieser zeigt Euch Informationen über den
gewählten Menüpunkt. Wir haben diesen Hilfe-Kontext so einfach wie möglich
gestaltet: Wir benutzen Bilder statt vieler Worte. So erhältst Du schon mit dem ersten
Blick die Infos, die Du brauchst.
Funktionen der Knöpfe, Schalter und Drehregler:
On/Off: Schaltet das Mini Audio Lab V3 ein.
IN: Regler für den Pegel (Eingangssignal) der XLR und der Klinkenbuchse.
OUT: Regelt den Ausgangspegel an der XLR-, der Klinken- und der NL4-
Buchse.
Mini Audiolab V3 manual
(Manche Messungen, wie z.B. die Impedanzmessung von
2/6
