Valetta GJ5603k Gebrauchsanweisung
Inhaltszusammenfassung für Valetta GJ5603k

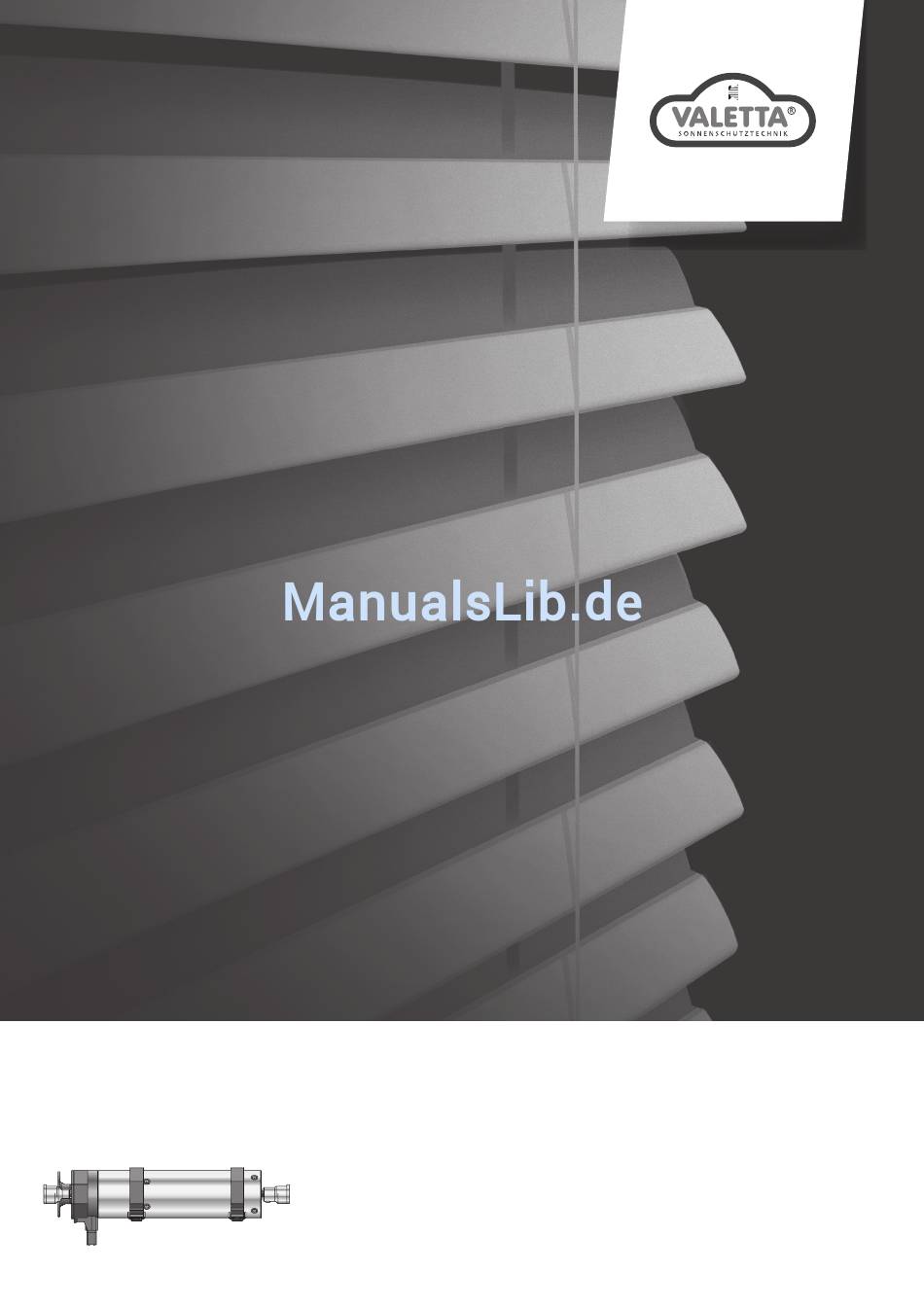

- Seite 1 D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N . GEBRAUCHSANWEISUNG.
-
Seite 2: Gewährleistung
Sehr geehrter Kunde, mit dem Kauf eines DuoDrive-Motors haben Sie sich für ein Qualitätsprodukt aus dem Hause VALETTA entschieden. Vielen Dank für Ihre Entscheidung und das in uns gesetzte Vertrauen. Bevor Sie diesen Antrieb in Betrieb nehmen beachten Sie bitte die folgenden Sicherheitsanweisungen. Diese dienen zur Abwendung von Gefahren und zur Vermeidung von Personen- und Sachschäden. -
Seite 3: Sicherheitsanweisungen Für Die Montage
GEBRAUCHSANWEISUNG FÜR DUODRIVE SCHNELLLAUFWENDEMOTOR GEBRAUCHSANWEISUNG FUNKEMPFÄNGER FÜR VALETTA RAFFSTORE y Zur Wartung und zum Austausch von Teilen muss der Antrieb von der Stromversorgung getrennt werden. Wird der Antrieb über eine Steckverbindung getrennt, muss die Bedienungsperson von jedem Platz zu dem sie Zugang hat kontrollieren können dass der Stecker immer noch entfernt ist. - Seite 4 GEBRAUCHSANWEISUNG FÜR DUODRIVE SCHNELLLAUFWENDEMOTOR GEBRAUCHSANWEISUNG FUNKEMPFÄNGER FÜR VALETTA RAFFSTORE y Bei horizontal ausfahrender Anlage ist ein horizontaler Abstand von mindestens 0,4 m zwischen dem vollständig ausgefahrenen angetriebenen Teil und jeglichem fest verlegten Gegenstand einzuhalten. y Die Bemessungsdrehzahl und das Bemessungsmoment des Antriebs müssen für die Anlage geeignet sein.
- Seite 5 GEBRAUCHSANWEISUNG FÜR DUODRIVE SCHNELLLAUFWENDEMOTOR GEBRAUCHSANWEISUNG FUNKEMPFÄNGER FÜR VALETTA RAFFSTORE 7. MONTAGEANLEITUNG Vor der Befestigung ist die Festigkeit des Mauerwerks, bzw. des Untergrundes zu Überprüfen. Vor dem Einbau unbedingt den Motor auf sichtbare Beschädigung wie Bruchstellen oder offene Leitungen prüfen! Kasten nach oben offen:...
- Seite 6 GEBRAUCHSANWEISUNG FÜR DUODRIVE SCHNELLLAUFWENDEMOTOR GEBRAUCHSANWEISUNG FUNKEMPFÄNGER FÜR VALETTA RAFFSTORE Kasten nach unten offen: 6 / 15...
-
Seite 7: Hinweise Für Die Elektrofachkraft
GEBRAUCHSANWEISUNG FÜR DUODRIVE SCHNELLLAUFWENDEMOTOR GEBRAUCHSANWEISUNG FUNKEMPFÄNGER FÜR VALETTA RAFFSTORE 8. HINWEISE FÜR DIE ELEKTROFACHKRAFT Netz 230V / 50Hz Achtung: Wichtige Ausführungshinweise. Alle Ausführungshinweise befolgen, da falsche Ausführung zur Zerstörung des Antriebs und der Schalteinrichtung führt. Antriebe mit mechanischer Endabschaltung dürfen nicht parallel geschaltet werden sondern müssen über mehrpolige Schalter oder Trennrelais geschaltet... -
Seite 8: Wartung
GEBRAUCHSANWEISUNG FÜR DUODRIVE SCHNELLLAUFWENDEMOTOR GEBRAUCHSANWEISUNG FUNKEMPFÄNGER FÜR VALETTA RAFFSTORE Einstellung der oberen Endlage 1. Jalousie ca. 300 mm unter die gewünschte Endposition fahren. 2. Drücken der schwarzen Einstelltaste. 3. Jalousie auf die gewünschte Endposition nach oben fahren. 4. Jalousie ca. 6 Sekunden nach unten fahren, bis die schwarze Einstelltaste hörbar (klack) zurückspringt. -
Seite 9: Technische Daten
GEBRAUCHSANWEISUNG FÜR DUODRIVE SCHNELLLAUFWENDEMOTOR GEBRAUCHSANWEISUNG FUNKEMPFÄNGER FÜR VALETTA RAFFSTORE 12. TECHNISCHE DATEN Technische Daten GJ56.. mit mechanischer Endabschaltung (Standard mechanisch) GJ5603k GJ5606k GJ5610 GJ5620 Spannung 230 V~/50 Hz Strom 0,40 A 0,40 A 0,60 A 0,85 A Cos Phi (cosj) >... -
Seite 10: Konformitätserklärung
GEBRAUCHSANWEISUNG FÜR DUODRIVE SCHNELLLAUFWENDEMOTOR GEBRAUCHSANWEISUNG FUNKEMPFÄNGER FÜR VALETTA RAFFSTORE 13. KONFORMITÄTSERKLÄRUNG EG Konformitätserklärung Gerhard Geiger GmbH & Co. KG Antriebstechnik Schleifmühle 6 D-74321 Bietigheim-Bissingen Produktbezeichnung: Jalousieantrieb, Rollladenantrieb, Markisenantrieb Typenbezeichnung: GJ56.. GR45.. GU45.. Das bezeichnete Produkt erfüllt die Bestimmung der Richtlinien: 2006/42/ “Richtlinie 2006/42/EG des Europäischen Parlaments und des Rates vom 17. -
Seite 11: Entsorgungshinweis
GEBRAUCHSANWEISUNG FÜR DUODRIVE SCHNELLLAUFWENDEMOTOR GEBRAUCHSANWEISUNG FUNKEMPFÄNGER FÜR VALETTA RAFFSTORE 14. ENTSORGUNGSHINWEIS ENTSORGUNG VON VERPACKUNGSMATERIALIEN Verpackungsmaterialien sind Rohstoffe und somit wieder verwendbar. Bitte führen Sie diese im Interesse des Umweltschutzes einer ordnungsgemäßen Entsorgung zu! ENTSORGUNG VON ELEKTRO- UND ELEKTRONIKGERÄTEN. Elektro- und Elektronikgeräte müssen gemäß EU-Richtlinie getrennt erfasst und entsorgt werden. - Seite 12 D E R S C H Ö N S T E P L A T Z A N D E R S O N N E I S T I M S C H A T T E N . Technische Änderungen vorbehalten / Stand Juli 2015 VERTRIEBS-CENTER WIEN VALETTA Sonnenschutztechnik GmbH Schönbrunner Straße 106, A -1050 Wien UNTERNEHMENSZENTRALE T.
