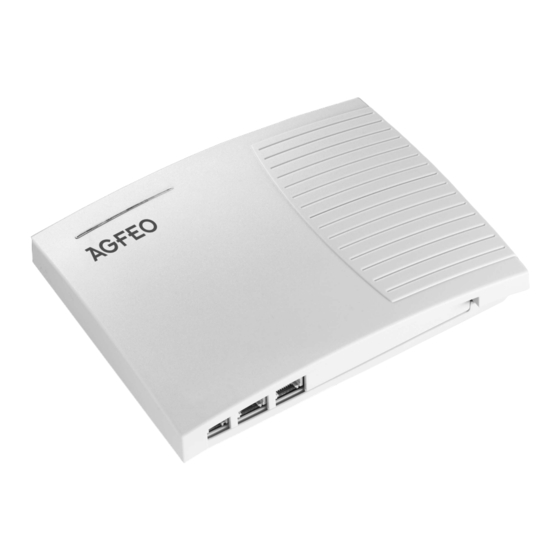

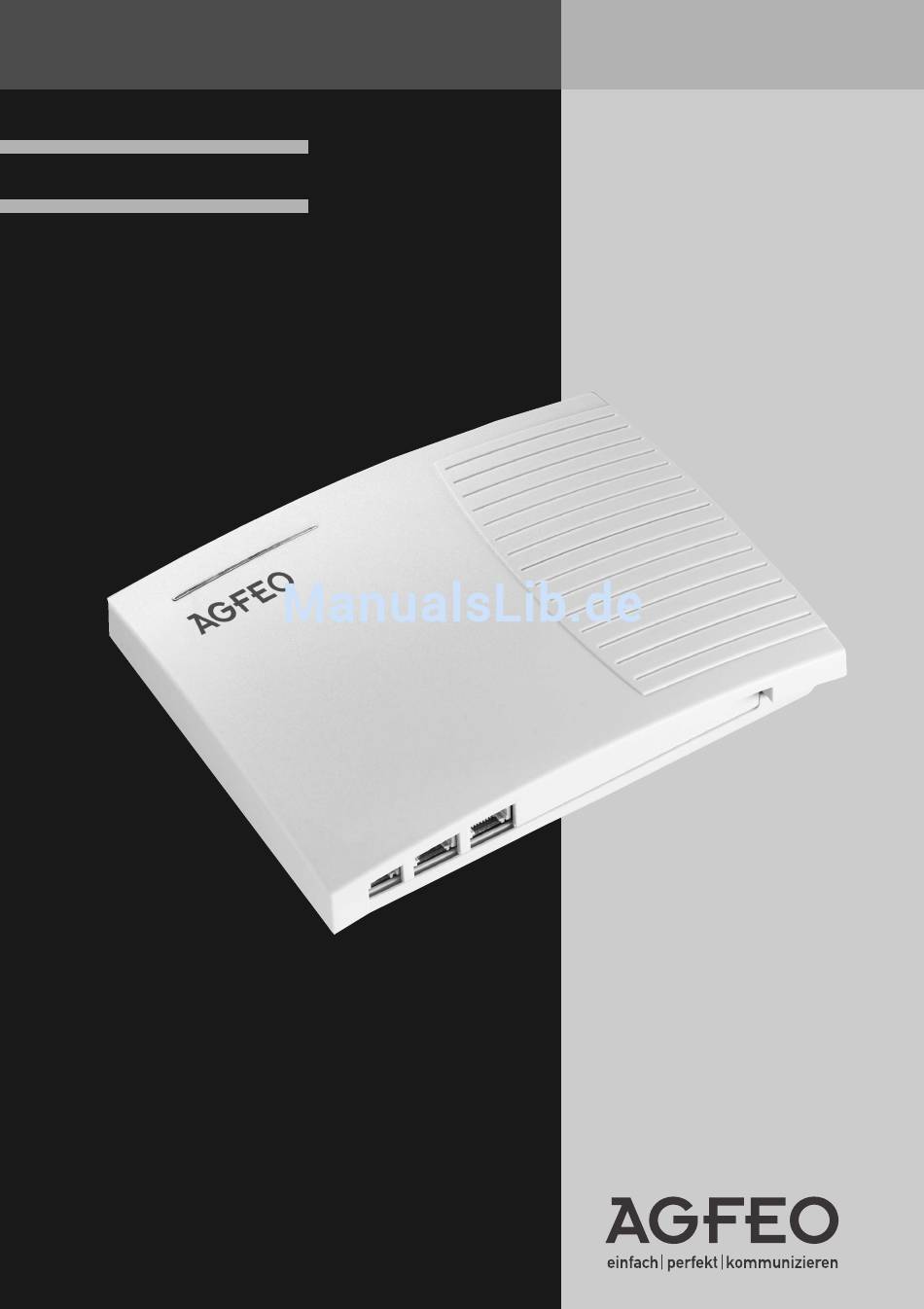

- Seite 1 AGFEO DECT Installationsanleitung DECT-S0-Basis Bedienung...
-
Seite 2: Über Dieses Handbuch
Die AGFEO DECT-S0-Basis ist bestimmt zum Anschluß an folgenden AGFEO TK-Anlagen ab Firmware 6.0: AS 181, AS 1x, AS 2x : Eine DECT-S0-Basis an der Anlage anschließbar. AS 3x, AS 35, AS 35 All-In-One : Zwei DECT-S0-Basen an der Anlage anschließbar. -
Seite 3: Inhaltsverzeichnis
ISDN-Gerät am selben S0-Bus angeschlossen ist. Ansonsten können die Erreichbarkeit und die abgehende Wahlmöglichkeit beeinträchtigt werden! An der S0-Basis können bis zu acht AGFEO DECT 30 System-Handys oder andere DECT-Ge- räte, die den GAP-Standard erfüllen, angeschlossen werden. Maximal vier dieser schnur- losen Telefone können gleichzeitig eine Gesprächsverbindung aufbauen oder gerufen wer-... -
Seite 4: Lieferumfang
- Drehen Sie die zwei Schrauben so weit ein, bis der Schraubenkopf ca. 4 mm Abstand von der Wand hat. - Hängen Sie die DECT-S0-Basis auf die Schrauben und ziehen Sie die DECT-S0-Basis an der Wand nach unten bis zum Anschlag. -
Seite 5: Die Anschlüsse Der Dect-S0-Basis
S0-2 Anschluss Die LEDs der DECT-S0-Basis LED 1 LED 2 LED 3 LED 4 LED 5 Die AGFEO DECT-S0-Basis hat 5 LEDs, die Sie über die verschiedenen Betriebszustände in- formieren. LED 1: ein: Der erste B-Kanal des ersten S0 ist belegt. -
Seite 6: Anschließen Der Dect-S0-Basis An Die Tk-Anlage
Schließen Sie die DECT-S0-Basis mit dem beiliegenden S0-Kabel an einem internen S0-Bus der TK-Anlage an. Der erste S0 der DECT-S0-Basis muß auf jeden Fall angeschlossen sein, der zweite S0 ist optional. Sollte die Länge des S0-Kabels mehr als 150 Meter betragen, so müssen Sie das mitgelieferte Netzteil anschliessen. - Seite 7 DECT-S0-Basis Inbetriebnahme Unter dem Punkt „Interne Rufnummern/Systemtelefone, DECT, analoge Geräte“ können Sie für die an den angeschlossenen DECT-S0-Basen angemeldeten (oder anzumeldenden) Handteile Internnummern vergeben. Der Gerätetyp wird automatisch durch die Anlage be- stimmt (AGFEO DECT 30 oder DECT GAP Telefon).
-
Seite 8: Dect-S0-Basis Von Der Tk Anlage Abmelden
Um Ihre DECT-S0-Basis von der TK-Anlage abzumelden, müssen Sie unter „TK-Anlage/ DECT-S0-Basis“ nur auf den Knopf „löschen“ drücken. Alle an die zu löschende DECT-S0- Basis gebundenen Einstellungen (Telefonnummern, Telefonnamen) werden mitgelöscht. Wenn Sie die vorhandene DECT-S0-Basis nicht löschen, sondern nur die Verbindung zur TK- Anlage trennen und eine andere DECT-S0-Basis anschließen, so werden die Einstellungen... -
Seite 9: Telefone An Der Dect-S0-Basis Anmelden
Sie können Ihre DECT Telefone direkt auf einer von Ihnen vorgegebenen Position in der DECT-S0-Basis anmelden. Sinnvoll ist es, den 8 Positionen in der DECT-S0-Basis zuerst mittels TK-Suite Namen zu geben, um beim Anmelden diese Positionen eindeutig zuordnen können. Das angemeldete Telefon bekommt so automatisch den vorher bestimmten Na- men und die vorher bestimmte Rufnummer zugeordnet. -
Seite 10: Telefone An Der Dect-S0-Basis Abmelden
Firmware Update der DECT-S0-Basis Sie haben die Möglichkeit, eine eventuell zur Verfügung stehende neuere Firmware in die DECT-S0-Basis zu laden. Dazu wird die Rufnum- mer verwendet, die im TK-Suite im Bereich Spezialfunktionen/Wartung als „Rufnummer der Update-Servicestelle“ eingegeben worden ist. Diese Funktion läßt sich bequem über Ihr Systemtelefon ausführen:... -
Seite 11: Konformitätserklärung
DECT-S0-Basis Konformitätserklärung... - Seite 12 So beteiligen Sie sich an der Wiederverwendung und der Valorisierung von Elektrik- und Elektronik-Altgeräten, die andernfalls negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben könnten. Identnr. 1557072 AGFEO GmbH & Co. KG Änderung und Irrtum vorbehalten. Gaswerkstr. 8 Printed in Germany...
