Betriebshandbuch

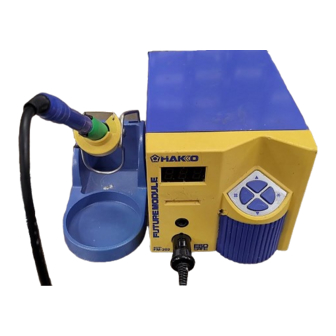

Danke, daß Sie die MODELL FM-202 die Lötstation gekauft haben. Diese
Hochleistungslötstation regelt eine wählbare Temperatur und ist mit patentierten
Compositlötspitzen ausgerüstet, darin sind Heizer, Temperaturfühler,
Lötspitze und Stecker zu einem Funktionselement zusammengefügt. Mehrere
Prozesseigenschaften und Regelfunktionen sind bei diesem MODELL
FM-202 einzigartig, und bieten dadurch die Voraussetzung für eine breite
Anwendungspalette. Bitte lesen Sie das Betriebshandbuch sorgfältig durch,
ehe Sie die Lötstation MODELL FM-202 einsetzen. Bitte bewahren Sie dieses
Handbuch an einer sicheren und leicht zugänglichen Stelle auf; so fällt es Ihnen
leicht, es in Zukunft zu Rate zu ziehen.
1. Packliste ......................................................................... 1
2. Technische Daten ........................................................... 1
Hinweise und Beispiele ................................................... 2
4. Namen der Baugruppen ................................................. 3
5. Zusammenbau ................................................................ 3
6. Handhabung ................................................................... 5
7. Identifikation der Lötspitzen (Tip ID) ............................... 9
8. Einstellen der Parameter .............................................. 10
9. Wartung und Pflege ...................................................... 12
10. Fehlermeldungen .......................................................... 14
11. Fehlerbeseitigung ......................................................... 15
12. Stückliste ...................................................................... 17
13. Lötspitzen Formen und Typen ...................................... 20
14. Anhang A ...................................................................... 22
15. Schaltbild Verdrahtungsplan ......................................... 23
Hochleistungslötstation
mit Temperaturregelung
●
●
Inhaltsverzeichnis
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hakko Electronics FM-202
Inhaltszusammenfassung für Hakko Electronics FM-202
-
Seite 1: Inhaltsverzeichnis
Hochleistungslötstation mit Temperaturregelung Betriebshandbuch ● Danke, daß Sie die MODELL FM-202 die Lötstation gekauft haben. Diese Hochleistungslötstation regelt eine wählbare Temperatur und ist mit patentierten Compositlötspitzen ausgerüstet, darin sind Heizer, Temperaturfühler, Lötspitze und Stecker zu einem Funktionselement zusammengefügt. Mehrere Prozesseigenschaften und Regelfunktionen sind bei diesem MODELL FM-202 einzigartig, und bieten dadurch die Voraussetzung für eine breite... -
Seite 2: Packliste
1. Packliste MODEL FM-202 Lötstation ......1 Thermo-Isolation ..........1 MODEL FM-2021 Lötkolben ......1 Lötspitzenköcher ..........1 Griffhülse ............1 Lötkolbenhalter ..........1 Netzkabel ............1 Lötspitzenreiniger ..........1 Schlüsselkarte mit Kette ........1 Handbuch ............1 Lötspitze (nicht enthalten) Schlüsselkarte... -
Seite 3: Warnungen, Achtungen, Hinweise Und Beispiele
● Schalten Sie die Station aus, wenn sie unbeaufsichtigt ist oder nicht gebraucht wird. ● Schalten Sie bitte die Station aus, wenn Sie den FM-2021 anschließen oder wenn die FM-202 Lötstation weggeräumt werden soll. -
Seite 4: Namen Der Baugruppen
4. Namen der Baugruppen Netzschalter MODELL FM-202 Schlüsselkarte Lötstation Steckdose Programmiereingang Sicherung Buchse Schlüsselkette Lötspitzenreiniger Lötspitze (nicht enthalten) MODELL FM-2021 Lötkolbengriff Griffhülse Lötkolbenhalter Lötspitzenköcher Netzkabel Thermo- Isolation 5. Zusammenbau A. Lötkolbenhalter 1. Zusammengebaut wie in der Abbildung: Fügen Sie die Lötkolbenaufnahme... -
Seite 5: Anschlußleitung
Sie ihn wieder auszuziehen, ohne geerdete Steckdose. die Klinkentaste zu drücken; nur wenn sich der Stecker, auf diese Das MODELL FM-202 ist gegen Weise nicht trennen lässt, ist er elektrostatische Entladungen geschützt und richtig verbunden. muß zur vollen Wirkung geerdet werden. -
Seite 6: Handhabung
6. Handhabung Einstellungen und Anzeigen Bedienelemente Anzeigen MODELL FM-202 hat eine dreistellige Anzeige. Abhängig von der gewählten Funktion wird folgendes angezeigt: Normale Anzeige-Funktionen: ● Sensortemperatur (Lötspitzentemperatur Ist- Wert) Eingabedaten: ● Unterschiedliche Werte (siehe Daten Eingabe) Temperaturskala: ● Die Vorderseite des MODELL FM-202 zeigt °C oder °F kann angewählt werden... -
Seite 7: Werkseinstellungen
Das MODELL FM-202 wird mit folgenden Werkseinstellungen ausgeliefert: Temperaturscala Celsius Automatische Abschaltung deaktiviert Untertere Toleranzgrenze 150°C Einstellungen erlaubt vom Meister deaktiviert oder Anwender Solltemperatur 350°C * Das MODELL FM-202 ist im Werk so voreingestellt worden, dass die Programmierung mittels der Lötspitze möglich ist. -
Seite 8: Änderung Der Lötspitzentemperatur
● Schlüsselkarte Zu jedem MODEL FM-202 gehört eine kleine Schlüsselkarte die in den Schlitz an der Vorderseite der Station paßt. Dieser Schlüssel wird immer dann benötigt, wenn Prozessdaten eingetragen oder geändert werden sollen (Eine Temperatur soll verändert werden oder Daten sollen eingetragen werden) Jede MODEL FM-202 Schlüsselkarte kann in jeder MODEL... -
Seite 9: Auswechseln Der Lötspitzen
Bei eingeschalteter Station und a. Drücken Sie bitte die Taste für mindestens eine Sekunde. bei eingeführter Schlüsselkarte gilt die folgende Vorschrift zur b. Die geltende Temperatureinstellung wird Eingabe oder Änderung der angezeigt und die Hunderter Anzeige gewählten Temperatur: beginnt zu blinken, dadurch wird angezeigt, daß... -
Seite 10: Identifikation Der Lötspitzen (Tip Id)
Spitzentemperaturen haben, selbst wenn die T7-D24 1Y100CB3 Teilenummer Seriennummer eingestellte Soll-Temperatur gleich ist. Der Prozessor im MODELL FM-202 hat die Fähigkeit die unter-schiedlichen Lötspitzengeometrien Achtung: Beschädigen oder entfernen Sie nicht das Barcode- elektronisch zu kompensieren. Jede Lötspitze Schild mit der Identifikationsnummer. -
Seite 11: Einstellen Der Parameter
8. Einstellen der Parameter ● Einstellung der Parameter Das MODELL FM-202 hat die folgende vier veränderbaren Parameter: 1) °C oder °F Wahl der Temperaturanzeige 2) Automatische Abschaltung 3) Alarm beim Unterschreiten einer wählbaren Temperatur-Toleranz 4) Erlaubt sind Meister- oder Anwender- Einstellungen Um die Station in den Änderungszustand zu... -
Seite 12: Rücksetzen Der Toleranz Für Die Alarmschwelle Bei Zu Niedriger Lötspitzentemperatur
Seite 7 unter : Änderung der Lötspitzentem- Temperatur wieder im erlaubten Bereich peratur. befindet, verstummt das Signal. Der Wert wird im MODELL FM-202 wie unten beschrieben 2. Wenn Sie versuchen einen Wert außer- gespeichert. halb der Grenzen der Tabellenwerte (links) -
Seite 13: Wartung Und Pflege
Bauteilen hervorrufen. Wenn gelötet wird, sollte also die niedrigst mögliche Temperatur gewählt werden. Die ausgezeichnete energievolle Nachheizung und die exakte Regelung des MODELL FM-202 erlauben es, bei niedrigen Temperaturen zu löten. Bitte reinigen Sie die Lötspitze immer vor dem Löten, 2. - Seite 14 ● Fehleranalyse Warnung: Falls nicht anders angegeben, führen Sie die folgenden Arbeiten immer nur an einer ausgeschalteten Lötstation und, immer bei gezogenem Netzstecker - ohne Verbindung zur Netzsteckdose -, durch. ■ Untersuchung eines defekten 1. Test des Heizers oder Temperaturfühler Heizwiderstandes oder des Messen Sie den elektrischen Widerstand Temperatursensors...
-
Seite 15: Fehlermeldungen
10. Fehlermeldungen ● Fehler am Temperaturfühler Wenn ein Fehler im Heizkreis oder im Temperaturfühler auftritt, wird angezeigt und der Heizkreis schaltet sich aus. Hinweis: Ein Sensorfehler wird auch angezeigt, falls die Lötspitze nicht richtig eingesteckt wurde. ● Alarm bei zu niedriger Sobald die Temperatur an der Lötspitze auf einen Wert unterhalb der eingestellten Temperatur an der Lötspitze... -
Seite 16: Fehlerbeseitigung
Vergewissern Sie sich, dass der Netzstecker gezogen ist und nicht mehr mit der ● Netzsteckdose verbunden ist bevor Sie irgend eine Arbeit im Inneren der MODEL FM-202 vornehmen oder bevor Sie Bauteile auswechseln; bei Nichtbeachtung dieser Warnung droht die Gefahr eines elektrischen Schock. ● Die Lötstation PRÜFEN... - Seite 17 ● Alarm für eine PRÜFEN : Ist die Lötspitze zu klein für diese Lötarbeit? MASSNHME : Benutzen Sie eine Lötspitze mit einer höheren zu niedrige Wärmekapazität. Lötspitzentemperatur PRÜFEN : Ist der eingegebene Wert für die - Alarmschwelle bei zu erscheint zeitweise. niedriger Temperatur - zu niedrig eingestellt? MASSNHME : Vergrößern Sie bitte den Wert für die Alarmschwelle.
-
Seite 18: Stückliste
Flachkopfschraube mit Federscheibe, Unterlegscheibe M4 x 6 (4) Federnde Zahnscheibe, außenverzahnt Nenngröße 4 Federscheibe Nenngröße 4 (2) Flachkopfschraube M4 x 55 (2) l Lötstation MODEL FM-202 Pos.- Teile- Bezeichnung Technische Daten B2749 Schlüsselkarte mit Bedienfeld, Display-Fenster B2741 Vorderseite und Schlitz... - Seite 19 Flachkopfschraube Pos.- Teile- mit Federscheibe, Bezeichnung Technische Daten Unterlegscheibe M3 x 10 (2) B2743 Transformator 120V B2855 Transformator 100V B2856 Transformator 110V B2857 Transformator 220V B2858 Transformator 230V B2863 Transformator 240V B2384 Netzsteckdose B2761 Sicherung, 250 V – 3 A 100 - 120V B2864 Sicherung, 250V-1,6A...
- Seite 20 Pos.-Nr. Teile-Nr. Bezeichnung Technische Daten FM2021-01 Umbausatz ist gelb FM2021-02 Steckergruppe B2770 Steckerabdeckung B2765C Buchsengruppe Gelb B2768C Buchsengruppe Orange B2769C Buchsengruppe Blau Siehe Abschnitt '13. Lötspitzen Lötspitze Formen und Typen' B2300 Thermo-Isolation • Lötkolbenhalter Pos.-Nr. Teile-Nr. Bezeichnung Technische Daten FH100-01 Lötkolbenhalter •...
-
Seite 21: Lötspitzen Formen Und Typen
13. Lötspitzen Formen und Typen Einheit: mm T7-B2 FORM-0,5B Konisch T7-BC1 FORM-1BC Abgeschrägt T7-B FORM-B Konisch 11,5 T7-BCF2 FORM-2BC Abgeschrägt T7-BCF1 FORM-1BC Abgeschrägt T7-BC2 FORM-2BC Abgeschrägt (Nur an der Lötfläche verzinnt) (Nur an der Lötfläche verzinnt) 11,5 11,5 11,5 T7-3BC FORM-3BC Abgeschrägt T7-BCF3 FORM-3BC Abgeschrägt T7-C1 FORM-1C Abgeschrägt (Nur an der Lötfläche verzinnt) - Seite 22 Einheit: mm T7-D52 FORM-5,2D Meißel T7-D32 FORM-3,2D Meißel T7-D4 FORM-4D Meißel T7-I FORM-I Stark Konisch T7-J02 FORM-0,2RSB Gebogen T7-JL02 FORM-0,2RLB Gebogen T7-K FORM-K Messer T7-KF FORM-K Messer T7-JS02 FORM-0,2RSSB Gebogen (Nur an der Lötfläche verzinnt) T7-KU FORM-KU Messer T7-LB FORM-LB Länglich Konisch T7-KL FORM-KL Messer T7-LI T7-1401...
-
Seite 23: Anhang A
14. Anhang A Wie der Code für eine Lötspitze in das MODEL FM-202 eingegeben wird: 1. Führen Sie bitte zur Eröffnung, die Schlüsselkarte ein. Beispiel: Für den Fall der Identifikationsnummer 07. 2. Tasten Sie für länger als eine Sekunde. Drücken Sie die Taste Die Station schaltet in den Modus zur für länger als eine Sekunde. -
Seite 24: Schaltbild Verdrahtungsplan
15. Schaltbild Verdrahtungsplan Netzschalter Steckdose Leiterplatte / Temperaturregelung schwarz weiß Leiterplatte / Temperatureinstellung Leiterplatte / Display Masse Anschlussleiste Leiterplatte / Leiterplatte / Schalter für Programmie- Programmie- Programmieröffnung röffnung B röffnung A HEAD OFFICE TEL:+81-6-6561-3225 FAX:+81-6-6561-8466 http://www.hakko.com E-mail:sales@hakko.com Please access to the following address for the other Sales affiliates. http://www.hakko.com/address Copyright ©...
