N° 200.227

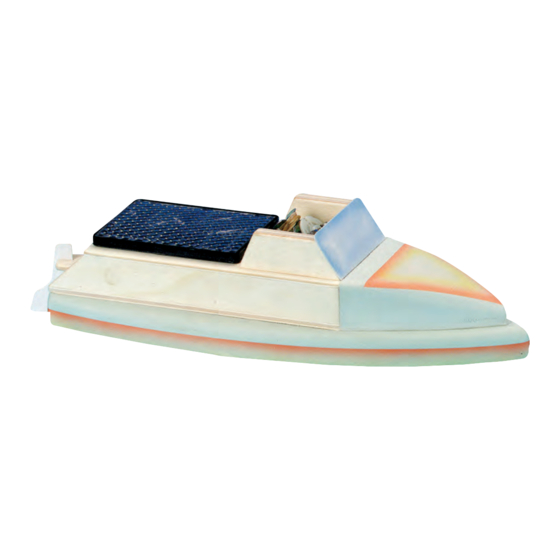

Solarboot Pluto oder Uranus
Name:
Stückliste:
1 Hartschaumplatte
1 Hartschaumplatte
1 Sperrholz
1 Sperrholz
2 Sperrhölzer
1 Polystyrol weiß
1 Solarzelle
1 Motor
1 Schweißdraht
1 Federstahlklammer
1 Reduzierhülse
2 Schrauben
1 Schiffsschraube
Stückliste
295 / 120 / 20 mm
95 / 85 / 30 mm
295 / 80 / 4 mm
165 / 80 / 3 mm
320 / 23 / 10 mm
120 / 30 / 1 mm
80 mm / Ø 2 mm
2,9 x 9,5 mm
Achtung:
Die Solarzelle in der Badewanne mit einer
Lampe zu beleuchten ist lebensgefährlich!!!
Uranus:
Pluto:
H
Z
J
X
A, C, E
K, P
D
N
B
L, M, O
F, G
V, Q
Klasse:
Werkzeugvorschlag:
Bleistift, Lineal, Fineliner
Bohrmaschine, Bohrer Ø 3 mm,
Ø 4 mm, Ø 10 mm
Schleifpapier, Feile
Feinsäge, Laubsäge, Holzfeilen
Laubsägebrettchen (Unterlage)
Kleber, wasserfester Holzleim
Alleskleber transparent
Cuttermesser, Hammer
Schraubendreher flach
transperentes Klebeband
Vorstecher
Werbung
Inhaltszusammenfassung für Aduis Uranus
- Seite 1 N° 200.227 Solarboot Pluto oder Uranus Achtung: Die Solarzelle in der Badewanne mit einer Lampe zu beleuchten ist lebensgefährlich!!! Name: Klasse: Stückliste: Uranus: Pluto: Werkzeugvorschlag: 1 Hartschaumplatte 295 / 120 / 20 mm Bleistift, Lineal, Fineliner 1 Hartschaumplatte 95 / 85 / 30 mm Bohrmaschine, Bohrer Ø...
-
Seite 2: Übersicht
1. Übersicht: Verschaffe dir einen Überblick Variante 1 Variante 2 Uranus Pluto -> Mit dem beiliegenden Material kannst du 1 Werkstück bauen - Wähle eine Variante aus. 2. Die Pläne zusammenkleben: • Schneide Plan 2 bzw. Pan 4 mit der Schere entlang der Schnittkante ab. - Seite 3 Baubeschreibung N° 200.227 Uranus - Boot mit Schaufelrad (Plan 1+2) Hartschaumplatte 3. Der Rumpf - Teile (H-J): •Schneide die Schablonen für die Teile (H,J) grob mit der Schere aus und klebe sie mit transperentem Klebeband auf. • Bohre in den Ausschnitt von Teil (H) 4 Löcher.
- Seite 4 Baubeschreibung N° 200.227 6. Das Schaufelrad und das Heckruder: Polystyrol weiß 1mm • Schneide die Schablone für Teil (F) grob mit der Schere aus und klebe sie mit transperentem Klebe- G G G band auf. • Zeichne die Teile (G) mit einem Fineliner auf. 2,9x9,5 mm •...
- Seite 5 Baubeschreibung N° 200.227 Pluto - Flitzer mit Schiffsschraube (Plan 3+4) 9. Der Rumpf - Teile (X-Z): Hartschaum • Schneide die Schablone für Teil (Z) grob mit der Schere aus und klebe sie mit transperentem Klebe- band auf. • Bohre in den Ausschnitt von Teil (Z) 2 Löcher Ø...
- Seite 6 Baubeschreibung N° 200.227 11. Zusammenbau -> Wasserfesten Leim verwenden ! <- • Zeichne die Leimfläche von Teil (M) auf die Teile (L). • Leime die Teile (K,L,M) zusammen. • Leime die Teile (K,L,M) auf Teil (Z). • Leime Teil (X) auf Teil (Z). 12.
- Seite 7 Baubeschreibung N° 200.227 • Klebe die Schiffsschraube am anderen Ende des Schweißdrahtes fest. Motor Reduzierhülse • Lege Hartschaumreste unter den Rumpf, damit die Welle der Schiffsschraube nicht geknickt wird. Schweißdraht 80 mm • Stecke die Solarzelle auf Teil (N). • Schließe die 2 Kabel vom Motor an der Solarzelle an und schraube die 2 Muttern fest.
