Inhaltszusammenfassung für Tab Silverball strato

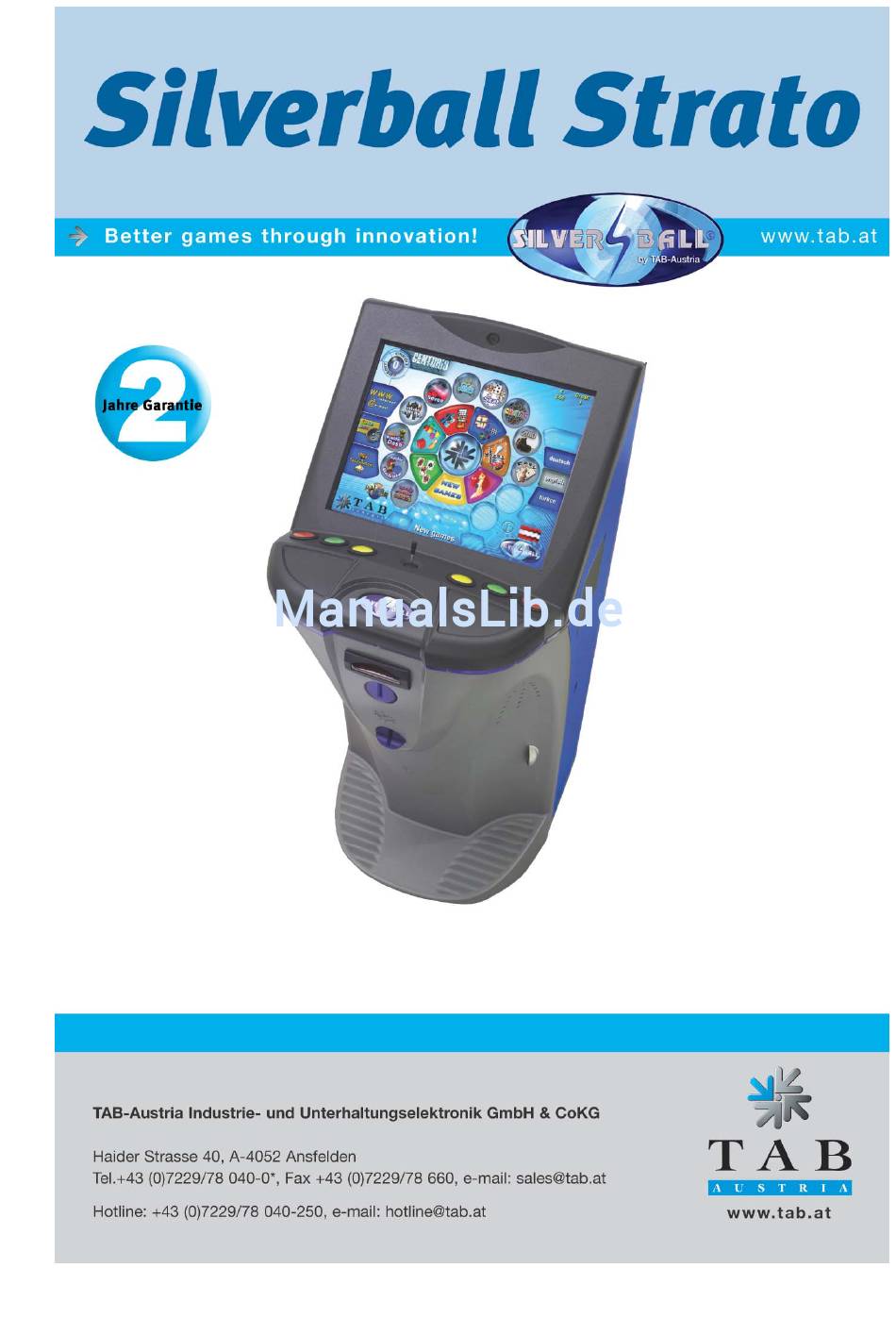

Seite 1 Manual...
Seite 3 Unterhaltungsautomaten den Silverball Strato ausgewählt haben. Für den zufriedenstellenden Gebrauch des Silverball Strato lesen Sie bitte sorgfältig die Bedienungsanleitung. Bitte verwahren Sie dieses Manual so, dass Sie es bei Bedarf rasch zur Hand haben. Für zusätzliche Fragen steht Ihnen unsere Hotline zur Verfügung.
Seite 4: Aufstellhinweise
Aufstellhinweise Sicherheitsvorschriften für den Benutzer: • Das Gerät darf nur in trockenen Räumen an einer NORM- gerecht installierten Schukosteckdose betrieben werden. • Vor Inbetriebnahme soll das Gerät der Raumtemperatur angeglichen werden. • Die empfohlene Umgebungstemperatur soll zwischen 0°C und +35°C liegen. •...
Seite 5: Inhaltsverzeichnis
TRATO PDATE ASTENOPTIONEN ERÄTEBESCHREIBUNG PC-S YSTEMKOMPONENTEN IM ILVERBALL TRATO USSTATTUNGSOPTIONEN FEHLERBEHEBUNG EHLERMELDUNGEN ASTRO B ANKNOTENPRÜFER ALIBRIERUNGSVORGANG DETAILZEICHNUNGEN SILVERBALL STRATO BAUGRUPPEN KABELPLAN END-USER LICENSE AGREEMENT FOR MICROSOFT SOFTWARE GARANTIEBEDINGUNGEN DER TAB-AUSTRIA INDUSTRIE UND UNTERHALTUNGSELEKTRONIK GMBH & CO KG NOTIZEN Seite 5...
Seite 6: Gerät Im Championsnet
Informationen über die aktuellen Softwareversionen finden sie im Internet auf der TAB Homepage www.tab.at in den FAQ`s. Ihre aktuelle Version können sie im Testmode (siehe S.7), oder auf der Hauptoberfläche ablesen, wenn sie das TAB Logo auswählen. Die technischen Daten sowie die Dimensionen, finden sie auf der letzten Seite dieser Beschreibung.
Seite 7: Inbetriebnahme
Inbetriebnahme Jedes Gerät wird werksseitig getestet und voreingestellt ausgeliefert. Wir empfehlen, 15 Minuten zu warten, damit das System die Betriebstemperatur erreicht. Durch Temperaturunterschiede, Transporterschütterungen etc. kann es vorkommen, dass die Touch Screen - Einstellungen nicht korrekt sind. Daher empfehlen wir bei einer Neuinbetriebnahme, IMMER folgende Vorgangsweise einzuhalten: 1) Gerät auspacken und an Stromnetz 230 V / 50 Hz (Steckdose) anschließen 2) Gerät einschalten (Schalter befindet sich an der Rückseite), das Gerät startet...
Seite 8 Bei dem Betätigen des TAB LOGOS, gelangen sie in die Informationsübersicht. Hier sehen sie die Telefon - Faxnummer und Internetadresse der TAB Austria, die letzte Übertragung des Championsnet, Ihr genaue Softwareversion, Ihre Dongleversion und Ihre Systemversion. Seite 8...
Seite 9: Testmode
3) Öffnen Sie nun den Frontdeckel und stellen Sie den Testschalter auf EIN! Der Silverball Testmode erscheint nun am Bild Testmode Im Testmode können sie alle relevanten Einstellungen für Ihr Gerät vornehmen. Am oberen Bildschirmrand, sehen sie Ihre exakte Softwareversion des Silverball Cosmo und die Version Ihres Dongles.
Seite 10 o Allgemeines • Touch-Screen einstellen Betätigen Sie die Schaltfläche Kalibrierung und folgen Sie den Anweisungen am Bildschirm. Anschließend können Sie mit Test den Touch-Screen testen. • Lautstärke einstellen Spiel Die Lautstärke für das Spiel mit den Plus/Minus Tasten ist in 15 Stufen einstellbar.
Seite 11 o Grundeinstellungen • Datum und Uhrzeit Hier können sie die aktuelle Uhrzeit und das Datum einstellen. Wenn das Gerät im Championsnet aktiv ist, wird das Datum und die Uhrzeit automatisch eingestellt. Sie können dann nur die Zeitzonen um 30 Minuten oder 1 Stunden weise einstellen. •...
Seite 12 o Gerätetest Hier können Sie alle Eingabegeräte, wie z.B. Tasten, Münzprüfer usw., auf ihre Funktion testen. „Test Video“ schaltet die Webcam ein. Seite 12...
Seite 13 o Hardwareeinstellungen • Währung Einstellen der programmierten Währung • Zählwerksimpuls Impulse für den Hardwarezähler • VDAI Einstellung (nur für Deutschland!) Einstellungen zu VDAI • NV7 Key Dieser Key dient zur Initialisierung des Banknotenprüfers. Sollte Sie den Banknotenprüfer einmal wechseln, vergewissern Sie sich ob der Key mit dem am Banknotenprüfer übereinstimmt! •...
Seite 14 Vorgehensweise: • Wählen Sie „Coin Service starten“ • Sie befinden sich nun in folgenden Optionsmenu • Change Coin Set o Upload von mehreren Währungstabellen • Teach Channel o Programmieren der Münzen oder Tokens • Test Coin Mech o Anzeige der Münzkanäle •...
Seite 15 Die Kanäle 6 bis 15 sind frei. Diese können zur Programmierung gewählt werden. • Wählen Sie nun „Teach Channel“ und „Start“ • Sie befinden sich nun in folgender Eingabemaske, wo Sie 15 Münzen einwerfen müssen • Folgen Sie den Anweisungen am Bildschirm Seite 15...
Seite 16 • Bestimmen Sie nun die Währung und die Wertigkeit. Hier wurde nun der Kanal 6 mit kroatischen Münzen programmiert und die Wertigkeit ist 1 Kuna = 1 Kredit! Bei einer Programmierung von Token, wählen Sie bitte „Token“ aus. • Mit „Set“ wird der Münzkanal nun programmiert und ist nun auch in der Liste zu sehen.
Seite 17 • Schalten Sie das Gerät wieder EIN und lassen es starten. • Legen Sie den Schalter für Testmode auf EIN • In den „Hardware Einstellungen“ müssen Sie nun Ihre programmierte Währung einstellen. • Unter „Gerätetest“ kann die Annahme sofort getestet werden. o Buchhaltung Hier sehen Sie alle relevanten Daten zur Buchhaltung.
Seite 18 o Spielpreiseinstellung • Spielpreiseinstellung Hier können sie die Kreditwertigkeit einstellen. Hier z.B. sind 50 Cent = 1 Kredit. Mit den Zählereinheiten können sie diese Wertigkeiten verändern. Dies ist die Einstellung für Standard1(normal). In Standard2 (Bonus) können sie Bonuseinstellungen festlegen • Freispiel-Modus Wenn sie den Freispiel-Modus aktivieren, haben sie unendliche Kredite zur Verfügung.
Seite 19 o Spiele Hier sehen Sie alle Spiele die am Gerät verfügbar sind. Sie können jedes Spiel einzeln AUS oder EIN schalten, für jedes Spiel eigens die Statistiken aufrufen und von jedem Spiel die Schwierigkeitsstufe ändern. Hinweis: Die Schwierigkeitsstufe kann nur dann geändert werden, wenn sich das Gerät NICHT im Championsnet befindet.
Seite 20 o Lokale Turniereinstellungen Erstellen Sie hier bis zu 2 lokale Turniere mit 1 oder 2 Spielen. Unter „Spiele/Preis einstellen“ können die Spiele für das Turnier und der Spielpreis gewählt werden. Unter „Statistik“ und „Gewinnerliste“ finden Sie nach dem Ende des Turniers die dazugehörigen Informationen.
Seite 21 o Werbetexteingabe Hier können Sie mit vielen Standardbildern eigene Werbeseiten kreieren und diese dann für einen gewünschten Zeitraum im Stand-By anzeigen lassen. Seite 21...
Seite 22 Aufsichtstestmode gelangen. In diesem können nur geringfügige Änderungen (z.B. Lautstärke ändern) getätigt werden. Nach dem Setzen eines PIN Codes, finden Sie nun ein Silverball Logo links unten im TAB Informationsschirm (drücken des TAB – Logos im Menu). Drücken Sie dieses Silverball Logo um zur PIN Eingabe zu gelangen.
Seite 23 Nachdem sie sämtliche Einstellungen wunschgemäss eingestellt haben, legen sie den Schalter für Testmode auf AUS. Das Gerät startet nun automatisch neu und sie befinden sich wieder auf der Silverball Cosmo Hauptoberfläche. Seite 23...
Seite 24 Durch die Anwahl der Schaltfläche gelangen sie in das Menu für den Internetbrowser und die Eingabemaske für Emails. Hinweis: Die Abbildungen können von Gerät zu Gerät leicht unterschiedlich sein, haben jedoch dieselben Funktionen. Seite 24...
Seite 25 • Text: Eingabe des Textes der Email Internet • Browse: Hier wird die von ihnen gewünschte Seite eingeben und angezeigt. Z.B. www.tab.at • Refresh: Hier wird die aktuell angezeigte Seite aktualisiert. • Home: Hier kommen sie zurück auf die Startseite •...
Seite 26: Technische Daten
Technische Daten • Abmessungen Gerät Höhe: 125 cm Breite: 59 cm Länge: 51 cm Gewicht: 52 kg *) • Elektrische Daten Stromanschluss: 230 Volt an Steckdose Leistung: 250 Watt Sicherung: 3,15 Ampere Hinweis: Beim Zusammenschließen von mehreren Geräten über einen Stromverteiler sollte folgendes beachtet werden: Bei einem fachgerecht installierten Stromanschluss mit der Sicherung von 13 Ampere, sollten nicht mehr als 3 Geräte angeschlossen werden.
Seite 27: Championsnet
Championsnet o Championsnet aktivieren Hinweis: Das Terminal startet nach der Aktivierung des Championsnet automatisch neu! Seite 27...
Seite 28 Wählen die den Punkt Ändern bei Verbindung und sie gelangen in folgendes Menu: o Providerverbindung Einstellen mit Eintragen des Typs, Rufnummer, Passwort o Start der Übertragung Hier können sie bestimmen wann die Übertragung von Daten automatisch erfolgen soll. o Connection Type Hier bestimmen sie die Art ihrer Internetverbindung.
Seite 29 External Modem Verbindungsherstellung über ein externes Modem GPRS. Die Einstellungen für Rufnummer, Benutzername und Kennwort sind von Netz zu Netz verschieden. Sie bekommen diese Daten von Ihrem Netzbetreiber. Stellen Sie sicher, dass in der Sektion Connection Type auf External Modem geschaltet ist und tragen Sie dann unter Providerverbindung die Verbindungsdaten ein.
Seite 30 - Disable DNS deaktivieren - DNS 1 eintragen - DNS 2 eintragen - Use DHCP deaktivieren - IP Adresse eintragen - Subnet Mask eintragen Sie erhalten die gültigen Einstellungsdaten von Ihrem Internetanbieter. Network – PPPOE Für Benutzer von TDSL. Sie erhalten Ihre Daten, wie z.B. Rufnummer, Benutzerkennung und Passwort von Ihrem Provider.
Seite 31 Page 2 des Menus Providerverbindung: Bild 1.0 Hier geben sie bitte Ihre Internet Einstellungen ein. Sollten diese nicht funktionieren, so kontaktieren sie bitte Ihren Internetprovider oder Netzwerkadministrator. • Silverball Max Terminal Sollten sie einen Silverball Max im Netzwerk als Silverball Selection Terminals betreiben wollen, so aktivieren sie Enable Max Terminal und geben hier eine IP Adresse außerhalb des IP Bereiches bei IP Pool Starting Adress und IP Pool Ending Adress ein.
Seite 32 Wenn alle Einstellungen erledigt wurden, dann muss das Gerät registriert werden. Bei der Registrierung wird das Gerät angemeldet und bekommt eine eigene Gerätenummer zugewiesen. Damit der Online Service verfügbar ist, müssen sie sich auf unserer Homepage unter OTM registrieren und bekommen dann eine eigene TAN Liste und Lizenzen. Die Lizenzen sind 3 Monate kostenlos.
Seite 33: Online Terminal Management
Bei erstmaliger Registrierung erhalten sie für 3 Monate kostenlos Lizenzen womit sie Ihr Terminal in den Online Service freischalten können. Die Preise für mp³ und Video Titel sowie weitere Details zum OTM Service entnehmen sie bitte der Homepage www.tab.at im OTM Bereich.
Seite 34 Die einfachste Art diese zu erstellen ist, Musiktitel einer CD auf mp3 zu konvertieren und das Plattencover zu scannen. Man benötigt hierzu einen PC mit Windows, das Programm Mpeg DJ Encoder und einen Scanner. Dieses Software erhalten Sie bei TAB Austria. Der PC muss mit einem passendem Wechselrahmen und einem Scanner ausgestattet sein.
Seite 35: Tastenoptionen
Tastenoptionen: Wenn das Gerät mit dem Testschalter auf EIN oder durch das Drücken der Taste 6 ( rechts äußerste Player 2A ) gestartet wird, so erscheint das Menu womit folgende Optionen möglich sind: Request Filecheck Hier werden sämtliche Daten der Festplatte auf Fehler überprüft Request Touchscreen calibration Mit dem Auswählen dieses Menu wird eine Touch Screen Kalibrierung angefordert Enable Selftestmode...
Seite 36: Gerätebeschreibung

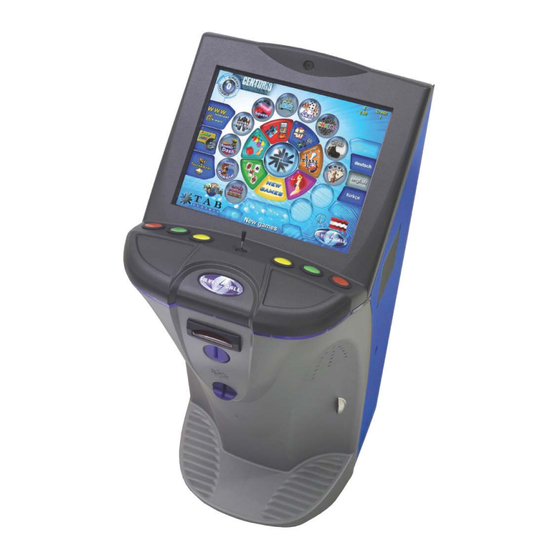

Gerätebeschreibung Der Silverball Strato ist ein ergonomisch gestaltetes Standgerät. Im Gerät befinden sich ein elektronischer Münzprüfer, ein 19“ LCD (mit Touch-Screen) und ein Computersystem. PC-Systemkomponenten im Silverball Strato PC-System (2,4 Ghz) mit PCI-Bus und min. 256 MB Hauptspeicher On-Board Grafikkarte mit ATI Chipsatz...
Seite 37: Fehlerbehebung
Fehlerbehebung Störung Fehlerursache Abhilfe Touch-Screen Verbindungskabel vom Touch- Verbindungskabel tauschen funktioniert nur Screen zum PC defekt (jenes teilweise Teilstück, das am PC angesteckt ist). Beim Start gibt es Speicher defekt PC austauschen eine Meldung: MEMORY TEST FAIL Touch-Screen geht evtl. total dekalibriert Touch Screen kalibrieren (rote nach PC-Tausch nicht Taste am Gerät drücken und in...
Seite 38 eingeworfene Münzen Keine Spannung am Spannungsversorgung fallen durch Münzprüfer überprüfen Münzprüfer reinigen Verunreinigung des Programmierung ändern Münzprüfers Münzprüfer austauschen Münzkanal nicht belegt Münzprüfer defekt schlechte Verunreinigung des Münzprüfer reinigen Münzannahme Münzprüfers Zählwerk funktioniert Zählwerk defekt Zählwerk austauschen nicht Seite 38...
Seite 39: Fehlermeldungen
Die Update-Festplatte unterstützt die Geräte-Konfiguration nicht, bitte durch TAB überprüfen lassen. OVERWRITE PROTECTION Anordnung der Festplatten überprüfen, ansonsten bitte durch TAB überprüfen lassen. PARTITION ERROR Die Festplatte, die upgedatet werden soll, lässt sich nicht einrichten. Entweder die Festplatte oder das Festplattenkabel ist defekt.
Seite 40 SLAVE COPY FILES ERROR Beim Schreiben auf die Festplatte, die upgedatet werden soll, ist ein Fehler aufgetreten. Entweder die Festplatte oder das Festplattenkabel sind defekt. NOT COMPLETELY UPDATED Der Update-Vorgang wurde nicht vollständig durchgeführt und muss wiederholt werden. CHECK FILES ERROR Der Festplatteninhalt entspricht nicht der Vorgabe.
Seite 41: Astro Banknotenprüfer Kalibrierungsvorgang
ASTRO Banknotenprüfer Kalibrierungsvorgang Der Hersteller empfiehlt eine Kalibrierung des Banknotenprüfers einmal im Monat. Sollte die Banknotenakzeptanz schlechter und schlechter werden, führen sie eine Kalibrierung wie beschrieben aus. Benötigte Ausrüstung: 1. Schmalen Gegenstand für DIP- Schalter Umstellung 2. Dünnes & dickes Kalibrierungspapier Vorgang: 1.
Seite 42: Detailzeichnungen Silverball Strato
Schlosssicherung f. Wettautomat 022.082-017 Scharnier unten MAX Fire 675.191-166 Rückwandschalter mit 6,3 Flachstecker 671.188-150 Notenrutsche Strato 022.130-211 Banknotenprüfer Astro GBA2 C2E 010.100-523 cctalk-Platine für Astro GBA2 010.100-519 Blende Compact Astro GBA 022.031-046 PC TAB Micro-ATX VC2 / STRATO 831.000-069 Seite 42...
Seite 43 2) Monitordeckel Verriegelungswinkel Deckel rechts 022.130-207 Verriegelungswinkel Deckel links 022.130-208 STRATO Deckel 19" TFT Joystick/Kamera 373.210-106 Taster rund rot TAB classic 771.200-733 Taster rund gelb TAB classic 771.200-734 Taster rund grün TAB classic 771.200-735 Halteblech Kamera 022.130-204 Plexi Kamera SB Pro TFT 672.165-755...
Seite 44 831.700-031 Touch Screen 19“ flach + USB 462.930-102 Halteblech Kamera 022.130-204 Strato Deckel 19” TFT Joystick/Kamera 373.210-106 Taster rund rot TAB classic 771.200-733 Taster rund gelb TAB classic 771.200-734 Taster rund grün TAB classic 771.200-735 Halteblech Joystick SB Pro TFT 022.130-205...
Seite 45 Lichtkranz 373.115-202 Versteifungsbügel Front 022.223-727 Münzrutsche 022.130-212 Verriegelungswinkel Front unten 022.130-221 Verriegelungswinkel Front oben 022.130-220 Tür Front Kunststoff 373.210-095 Seite 45...
Seite 46 Korpus Holz 022.082-012 Kassa Kunststoff Silverball Pro 361.110-125 PC TAB Micro ATX 831.000-069 Kassatür 022.130-218 Kassa Kunststoff VC 361.110-126 Versteifungsbügel Notenrutsche 022.130-210 Seite 46...
Seite 47: Kabelplan
Kabelplan Kabelplan Seite 47 Seite 47...
Seite 48 Seite 48...
Seite 49 EG-Konformitätserklärung EG-Konformitätserklärung Seite 49 Seite 49...
Seite 50: End-User License Agreement For Microsoft Software
“MS” the term “[COMPANY’s] software suppliers”. • You have acquired a device that includes software licensed by [TAB-Austria] from Microsoft Licensing Inc. or its affiliates (“MS”). Those installed software products of MS origin, as well as associated media, printed materials, and “online” or electronic documentation (“SOFTWARE”) are protected by international intellectual property laws and treaties.
Seite 51: Garantiebedingungen Der Tab-Austria Industrie Und Unterhaltungselektronik Gmbh & Co Kg
U.S. Export Administration Regulations, as well as end-user, end-use and country destination restrictions issued by U.S. and other governments. For additional information on exporting the SOFTWARE, see http://www.microsoft.com/exporting/. Garantiebedingungen der TAB-AUSTRIA Industrie und Unterhaltungselektronik GmbH & Co KG (im folgenden TAB genannt)
Seite 52 6 Monate besteht, gilt diese Dauer zur Gänze auch für das Ersatzteil. 3. Garantie kann nur auf neue Produkte der TAB gewährt werden, nicht auf deren Ersatzteile, nicht auf Produkte anderer Marken und Hersteller sowie auf Ersatzteile hiezu.
Seite 53 7. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden, es sei denn, Verbesserung oder Austausch sind unmöglich oder für einem unverhältnismäßigen Aufwand verbunden. In diesen Fällen kann Preisminderung oder, bei einem nicht nur geringfügigen Mangel, Wandlung begehrt werden.
Seite 54 Kann ein Fehler dennoch nicht behoben werden, rufen sie bitte unsere Hotline. +43 / 72 29 / 78 0 40 - DW 250 Seite 54...
Seite 55: Notizen
Notizen Seite 55...
