Aim-TTI PSA6005 Kurzanleitung

Vorschau ausblenden Andere Handbücher für PSA6005:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PSA6005 & PSA3605
6GHz & 3.6GHz Spectrum Analysers
KURZANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Aim-TTI PSA6005

Inhaltszusammenfassung für Aim-TTI PSA6005

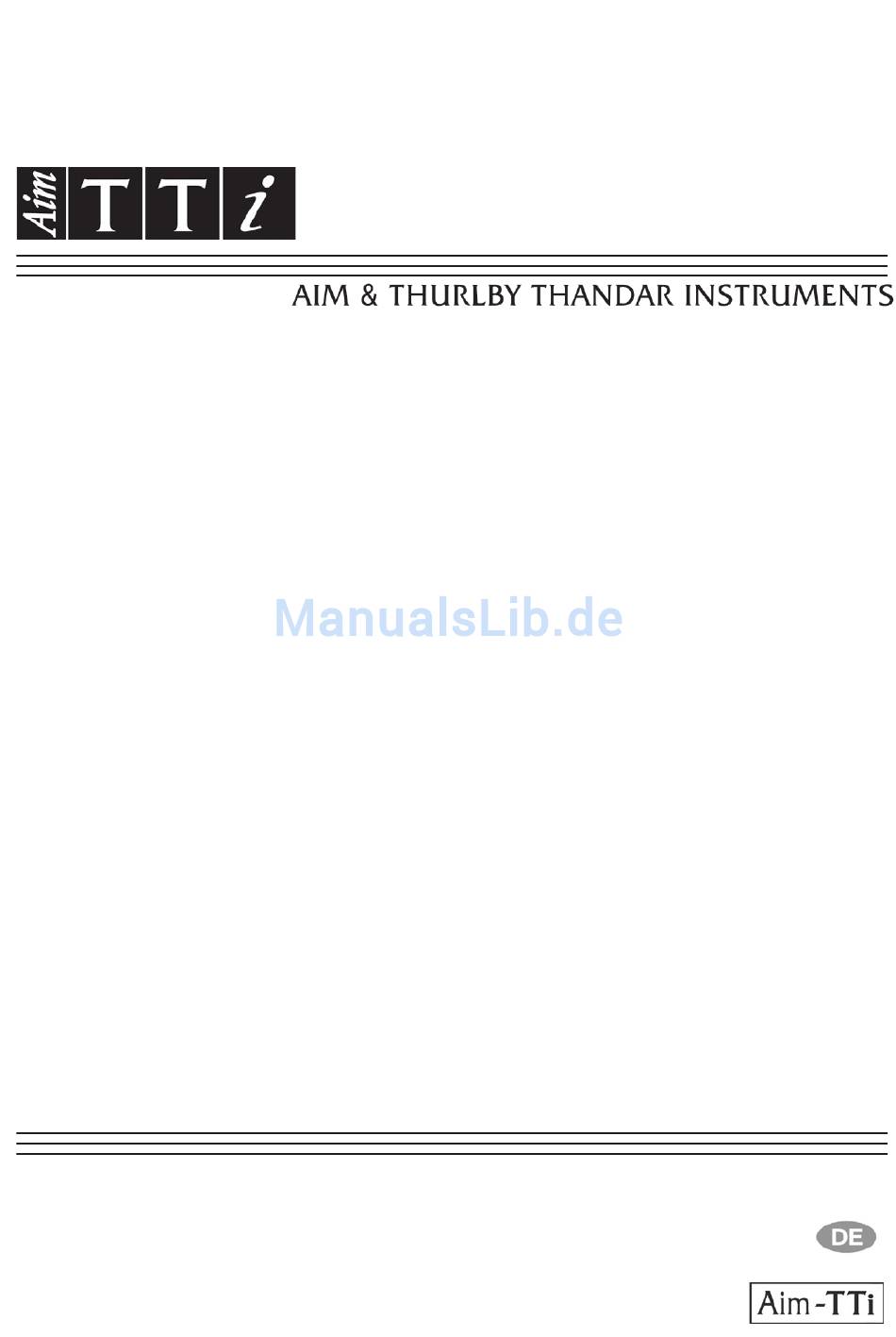

  • Seite 1 PSA6005 & PSA3605 6GHz & 3.6GHz Spectrum Analysers KURZANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    Sicherheitsinformationen Allgemeine Informationen Informationen zu dieser Anleitung Specifications and Capabilities (Spezifikationen und Fähigkeiten) Mitgelieferte Artikel Upgrade Option U02 und Firmware Updates (Option U02-Upgrade und Firmware-Update) Erstmaliger Einsatz – Batterie aufladen Input and Output Connections (Anschlüsse für Eingänge und Ausgänge) Battery und AC Line Operation (Batterie- und AC-Netzbetrieb) Bench Stand and Screen Protector (Ständer und Bildschirmschutz) Touch-screen and Hard Keys (Touchscreen und Hardkeys) 2.9.1...
  • Seite 3 Status, System und Hilfe 4.8.1 Status/System ........................... 23 4.8.2 Kontexthilfe/Themenliste ......................23 4.8.3 Presets ............................24 Scan-Modus Wartung | Updates | Weitere Informationen Neukalibrierung und Reparatur Reinigung Aktualisieren der Firmware Batteriewechsel Weitere Informationen - 2 -...

  • Seite 4: Sicherheitsinformationen

    1 Sicherheitsinformationen Dieses Gerät wurde nach der Sicherheitsklasse (Schutzart) III, der IEC-Klassifikation und gemäß den europäischen Vorschriften EN61010-1 (Sicherheitsvorschriften für elektrische Mess-, Steuer-, Regel- und Laboranlagen) entwickelt. Das Gerät wurde gemäß den Vorschriften EN61010-1 geprüft und in sicherem Zustand geliefert. Die vorliegende Anleitung enthält vom Benutzer zu beachtende Informationen und Warnungen, die den sicheren Betrieb und Zustand des Geräts gewährleisten.

  • Seite 5: Allgemeine Informationen

    Wahl der beschriebenen Funktion nötige Tastenfolge. 2.2 Specifications and Capabilities (Spezifikationen und Fähigkeiten) Der PSA6005 und der PSA3605 sind tragbare Spektrumanalysatoren mit einem hochauflösenden TFT-Farb-Touchscreen. Sie haben kleine Abmessungen und ein geringes Gewicht, sodass sie komplett als Handgeräte betrieben werden können. Ihre Batteriedauer nach dem Aufladen beträgt über drei Stunden.

  • Seite 6: Mitgelieferte Artikel

    (Kompensationstabellen) und Triggering. Die Option wird mittels USB-Stick installiert. Auf dem Statusbildschirm können Sie prüfen, ob U02 bereits installiert ist. Option U02 wird von Aim-TTi oder von Ihrem örtlichen Händler zum Kauf angeboten. Firmware Updates (Firmware-Aktualisierung) Aim-TTi stellt u. U. aktualisierte Versionen der Gerätefirmware zur Verfügung, um neue Funktionen anzubieten oder Fehler zu korrigieren.

  • Seite 7: Input And Output Connections (Anschlüsse Für Eingänge Und Ausgänge)

    Signaleingang (N-Buchse) Demodulierter DC Power Input DC-Netzanschluss.1,3 mm-Buchse rechts am Gerät. Bitte verwenden Sie nur die von Aim-TTi für das Gerät mitgelieferten Netzadapter/Ladegeräte. RF Signal Input HF-Signaleingang N-Buchse. Eingangsimpedanz 50 Ohm. Das maximal zulässige Eingangssignal beträgt +25 dBm oder +132 dBuV HF-Leistung (4 Volt RMS) oder 50 VDC.

  • Seite 8: Bench Stand And Screen Protector (Ständer Und Bildschirmschutz)

    2.8 Bench Stand and Screen Protector (Ständer und Bildschirmschutz) Das Gerät ist sowohl für mobile als auch stationäre Einsatzzwecke konzipiert. Es wird mit einem an der Geräterückseite eingeklappten tilt stand (Ständer) geliefert. Es kann in einem Winkel von etwa 40 Grad herausgeschwenkt werden. Zum Schutz des Displays beim Transport kann der Ständer abgenommen und oben als screen protector (Bildschirmschutz) befestigt werden.

  • Seite 9: Kurzanleitung

    3 Kurzanleitung Es wird empfohlen, dass alle Benutzer (auch wenn diese mit HF-Spektrumanalysatoren bestens vertraut sind) sich ein wenig Zeit nehmen, um diese Bedienungsanleitung zu lesen, bevor das Gerät in Betrieb genommen wird. Für Anwender, die so schnell wie möglich mit dem Gerät arbeiten wollen, dürften die folgenden Hinweise nützlich sein.

  • Seite 10: Menüsystem

    4 Menüsystem 4.1 Control via the Menu System (Bedienung über das Menüsystem) Das Standard-Menüsystem für das Gerät besteht aus drei Reihen mit je fünf Tasten. Die obere Reihe repräsentiert die oberste Ebene des Menüsystems und zeigt die fünf folgenden Menügruppen: Freq/Span (Frequenz/ Spanne): Steuert den Frequenzbereich des Spektrumanalysators sowie den Zero-Span-Modus.

  • Seite 11: Frequency/Span > Span (Frequenz/Spanne > Spanne)

    Durch Drücken auf Set Centre (Mittenfrequenz einstellen) erscheint eine numerische Tastatur, auf der die gewünschte Frequenz in MHz mit einer Auflösung Centre von 0,0001 (100 Hz) eingegeben werden kann. Durch Drücken von „Set by Tab/Jog“ auf diesem Bildschirm kann die Frequenz ebenfalls eingestellt werden. Durch Drücken von „Set by K/B“...

  • Seite 12: Frequency/Span > Start/Stop (Frequenz/Spanne > Start-/Stoppfrequenz)

    Audio-Demodulation Untermenü Demod Type (Demodulationsart) dient zur Wahl der AM- oder FM-Demodulation. Depth/Dev. (Tiefe/Hub) dient zur Einstellung der AM-Tiefe bzw. des FM-Hubs mit Hilfe der Aufwärts/Abwärts-Tasten. Audio Volume (Audio-Lautstärke) dient zur Lautstärkeeinstellung (15 Stufen) bzw. Stummschaltung für den internen Lautsprecher bzw. die Kopfhörerbuchse. Es kann auch ein Rauschfilter zugeschaltet werden.

  • Seite 13: Frequency/Span > Step Size (Frequenz/Spanne > Schrittgröße)

    Presets gespeichert oder abgerufen. Full Span (Vollspanne) setzt den Frequenzbereich auf 10 MHz bis 3600 MHz für das Full Modell PSA3605 bzw. auf 6000 MHz für den PSA6005. Span Store Preset (Voreinstellung speichern) zeigt ein Popup-Menü mit sechs Positionen. Store Durch Drücken der entsprechenden Taste im Popup-Menü...

  • Seite 14: Sweep/Bw > Sweep (Sweep/Bandbreite > Sweep-Zeit)

    Mit RBW Auto wird automatisch eine geeignete RBW für die aktuelle Spanne gewählt. Wenn diese Option ausgewählt ist, erscheint „Auto“ vor dem RBW-Wert. Auto RBW Set (RBW festlegen) zeigt ein Popup-Menü zur Wahl einer RBW zwischen 300 Hz und 10 MHz in der Reihenfolge 1:3:10. Mit VBW Track erfolgt ein Mitlauf der VBW auf Basis des RBW-Werts und des „Track Offset“.

  • Seite 15: Sweep Control Key (Taste Zur Sweep-Steuerung)

    ScanModus (Option U02 erforderlich). Der Scan-Modus ist eine völlig andere Scan Betriebsart im Vergleich zum normalen Sweep-Modus und wird in Abschnitt 4.9 Mode beschrieben. 4.4.4 Sweep Control Key (Taste zur Sweep-Steuerung) Diese Taste befindet sich direkt unterhalb des Rasternetzes auf der rechten Seite Running des Bildschirms.

  • Seite 16: Sweep/Bw > Detector Type (Sweep/Bandbreite > Detektortyp)

    Spiegelfrequenzunterdrückung und Grundrauschen. Auf diese Weise ist eine vollständige Spiegelfrequenzunterdrückung bei gleichzeitig reduzierten Störsignalen möglich. Eine Ausrichtung ist nicht erforderlich. Nachteile sind langsamere Sweeps für schmale Spannen bei enger Auflösungsbandbreite und möglicher Verlust der Spiegelfrequenzunterdrückung bei spezifischen Signalabständen und schnell wechselnden Signalpegeln. D.C.

  • Seite 17: Maximaler Signalpegel

    Hinweis: Die Möglichkeit, den Referenzpegel mit einer Auflösung von 1 dB einzustellen, stützt sich auf Funktionen in der Hardware der 2. Generation und ist auf der Statusanzeige (Seite 4) durch die Angabe ‘RF Control 0.00 – 2.xx’ erkennbar. Wenn nach dem Herunterladen eines Updates weiterhin ‘RF Control 0.00 –...

  • Seite 18: Messkurve/Marker

    Set Limits (Grenzwerte setzen) zeigt ein neues Bedienmenü zur Einrichtung von ein oder zwei Grenzwerten mit Hilfe folgender Tasten: Mit Limit1/Limit2 wird gewählt, welcher Limits Grenzwert eingerichtet bzw. ein- oder ausgeschaltet werden soll. Set Line (Linie festlegen) zeigt eine numerische Tastatur oder Tab/Jog-Bildschirm zur Einstellung eines festen Pegels in dBm oder dBuV.

  • Seite 19: Traces/Markers > Trace Mode (Messkurve/Marker > Darstellungsmodus)

    4.6.2 Traces/Markers > Trace Mode (Messkurve/Marker > Darstellungsmodus) Dient zur Steuerung der Art und Weise, in der der Sweep als Live-Kurve dargestellt Trace wird. Mode Normal. Jeder Frequenzpunkt der Kurve wird mit der Amplitude aus dem aktuellen Normal Sweep angezeigt. Peak Hold (Spitzenwert halten).

  • Seite 20: Traces/Markers > Marker Setup (Messkurve/Marker > Marker-Setup)

    Save As (Speichern unter) pausiert die Kurvenaktualisierung und öffnet ein zweites Bedienmenü zur Eingabe eines benutzerdefinierten Namens. Die Tasten sind wie folgt gruppiert: Change Name (Name ändern) öffnet eine alpha-numerische Tastatur, mit der Sie einen neuen Dateinamen von bis zu acht Zeichen eingeben können. Change Default (Standardnamen ändern) ermöglicht eine Änderung der Standard-Dateinamen, die für die Schnellspeicherung verwendet werden.

  • Seite 21: Setup/Funktionen

    Marker wird in diesem Fall die Kennzeichnung „Fix“ vorangestellt. Durch erneutes Drücken der Taste (oder der Tasten zum Verschieben der Marker) kehrt M1 zur normalen Funktion zurück. M2>M1 verschiebt den M2 Marker auf die Frequenzposition des M1 Markers (und Move schaltet M2 gegebenenfalls ein).

  • Seite 22: Setup/Functions > Auto Measure (Setup/Funktionen > Autom. Messung)

    Change Name (Namen ändern) ermöglicht die Eingabe eines bestimmten Namens für die neue Aufzeichnungsdatei (anstatt des Standardnamens). Enable Logging (Aufzeichnung aktivieren) öffnet die neue Protokolldatei und aktiviert Einträge in die Datei (es erscheint eine Warnmeldung, die bestätigt werden muss). Pause/Resume (Pause/Fortsetzen). Die Aufzeichnung kann angehalten werden, es sind jedoch keine Änderungen am Setup möglich.

  • Seite 23: Setup/Functions > Setups (Setup/Funktionen > Setup)

    Set Resolution (Auflösung einstellen) zeigt ein Popup-Menü, in dem die Messauflösung zwischen 1 kHz und 10 Hz eingestellt werden kann. Die Messpause Resolutn beträgt ca. 200 ms bei 1 kHz Auflösung, 210 ms bei 100 Hz Auflösung und 300 ms bei 10 Hz Auflösung.

  • Seite 24: Setup/Functions > Display Brightness (Setup/Funktionen > Display-Helligkeit)

    Link to PC (PC-Verbindung) bewirkt, dass alle Funktionen des Spektrumanalysators deaktiviert werden und ermöglicht eine Verbindung zu einem PC. Wenn die Verbindung hergestellt ist, wird das interne Laufwerk des Gerätes auf dem PC als Wechseldatenträger unter der Kontrolle des PCs angezeigt. Lesen Sie die vollständige Bedienungsanleitung vor dem Gebrauch.

  • Seite 25: Presets

    4.8.3 Presets Drücken Sie die Taste „Presets“, um das Gerät auf einen bekannten Zustand (Voreinstellung) zu setzen oder auf ein neues Eingangssignal (Auto Find) vorzubereiten. Standard Preset (Standardvoreinstellung) setzt Frequenz-, Pegel- und Sweep-Parameter auf einen bekannten Zustand zurück. Die Standardvoreinstellung kann nicht verändert werden. User Preset (Anwendervoreinstellung) ermöglicht die Verwendung einer modifizierten Version der Standardvoreinstellung.
  • Seite 26 Bei maximaler Vergrößerung wechselt die Display-Farbe von blau auf grün. Die Taste Max. Zoom springt sofort auf diese Zoomstufe. Danach wechselt die Tastenfunktion auf „View Full Scan“. Marker Im Scan-Modus gibt es nur einen Marker. Er kann mit den Navigationstasten oder mit den Tasten im Marker-Untermenü...

  • Seite 27: Wartung | Updates | Weitere Informationen

    Siehe Service-Handbuch für detaillierte Informationen über Batteriewechsel und Entsorgung. 5.5 Weitere Informationen Nähere Informationen über die Verwendung des PSA6005 und PSA3605 sind im „Full Instruction Manual“ (nur in englischer Sprache) enthalten, das sowohl als gedruckte Version als auch im PDF-Format auf der mitgelieferten Support-CD vorliegt.
  • Seite 28 Thurlby Thandar Instruments Ltd. Glebe Road • Huntingdon • Cambridgeshire • PE29 7DR • England (United Kingdom) Telephone: +44 (0)1480 412451 • Fax: +44 (0)1480 450409 International web site: www.aimtti.com • UK web site: www.aimtti.co.uk Email: info@aimtti.com Aim Instruments and Thurlby Thandar Instruments...
