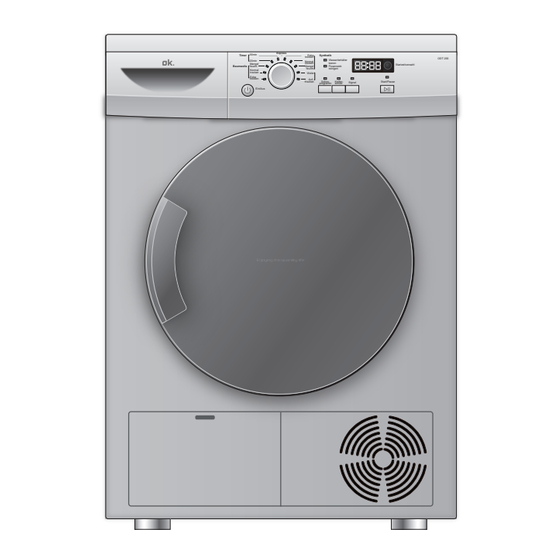

Kondenstrockner
GEBRAUCHSANLEITUNG
Express
Timer
30min
Extra
Synthetik
trocken
Wasserbehälter
20min
Normal
leeren
trocken
Mangel
Baumwolle
feucht
Mangel
Flusensieb
feucht
reinigen
Normal
trocken
Wolle
Extra
trocken
Auf-
frischen
Schon-
Knitter-
Signal
programm
schutz
Ein/Aus
ODT 200
Startzeitvorwahl
Start/Pause
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für OK. ODT 200

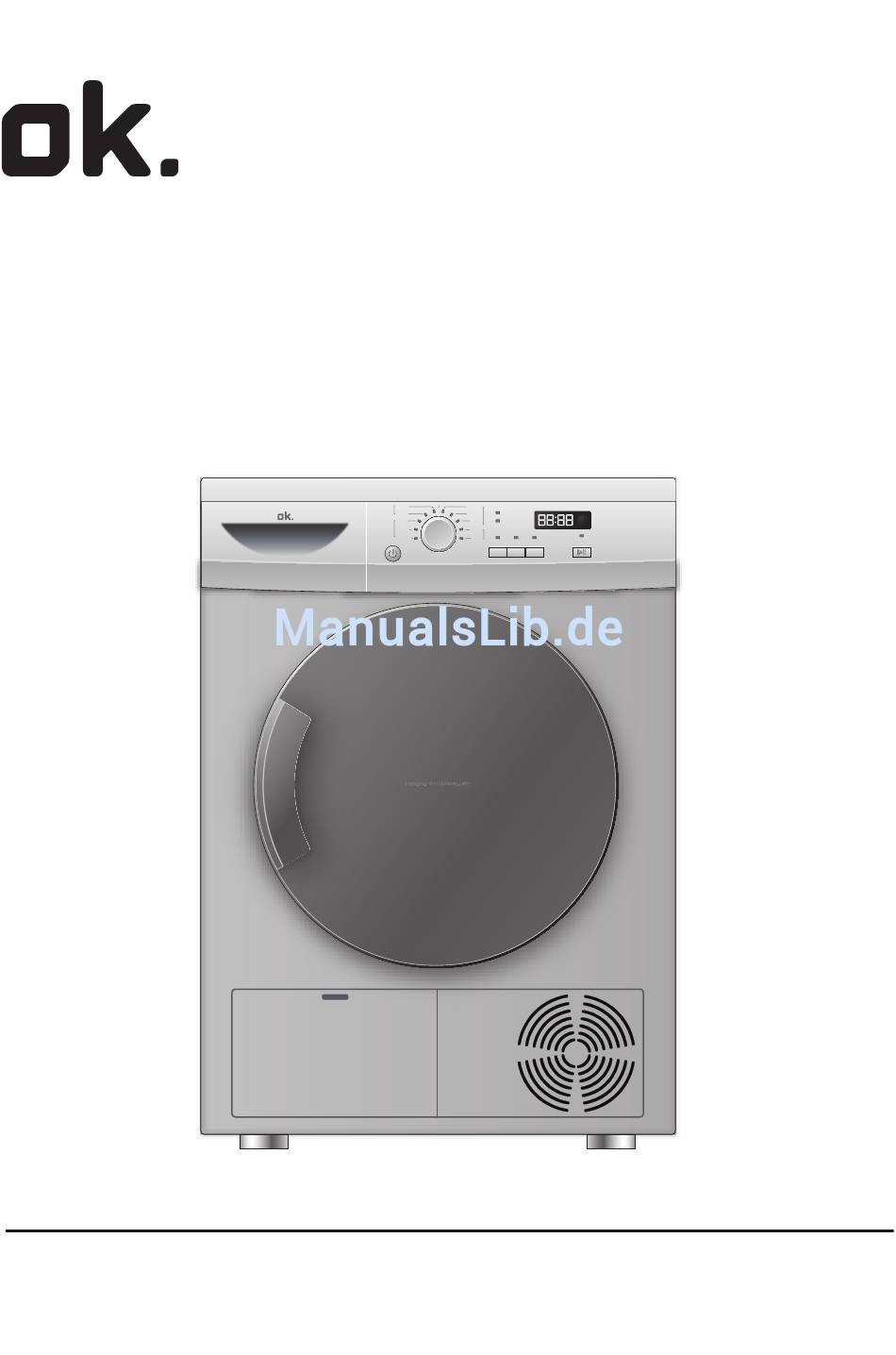

- Seite 1 ODT 200 Kondenstrockner Express Timer 30min Extra Synthetik trocken ODT 200 Wasserbehälter 20min Normal leeren trocken Mangel Startzeitvorwahl Baumwolle feucht Mangel Flusensieb feucht reinigen Normal trocken Wolle Extra trocken Auf- frischen Schon- Knitter- Start/Pause Signal programm schutz Ein/Aus GEBRAUCHSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT VOR DEM GEBRAUCH WARTUNG BETRIEB ....3 ... 9 .. -
Seite 3: Vor Dem Gebrauch
VOR DEM GEBRAUCH LIEFERUMFANG VIELEN DANK, DASS SIE EIN OK. PRODUKT GEKAUFT HABEN! Wenn Sie die Maschine verkaufen, abgeben oder bei einem Umzug Bitte lesen Sie diese Betriebsanleitung sorgfältig, bevor Sie zurücklassen, geben Sie auch diese Betriebsanleitung dazu, damit das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, der neue Besitzer sich mit den Anweisungen zur Benutzung und damit Sie viel Freude an Ihrem Gerät haben und eine sichere zum sicheren Betrieb vertraut machen kann. -
Seite 4: Vorbereitung
Entfernen Sie das gesamte Verpackungsmaterial, auch die Polystyrol-Unterplatte, damit die Maschine fest steht. BESCHREIBUNG Bedienblende Ablaufanschluss Trockner-Tür Rückwand Kondenswasser-Behälter Stromkabel Serviceklappe Schraubfuß Express 30min Extra Synthetik Timer trocken ODT 200 Wasserbehälter 20min Normal leeren Mangel trocken Startzeitvorwahl Baumwolle feucht Mangel Flusensieb feucht reinigen Normal trocken Wolle... -
Seite 5: Sicherheitsanweisungen
VOR DEM GEBRAUCH SICHERHEITSANWEISUNGEN BEVOR SIE DIE MASCHINE ZUM ERSTEN MAL ANSCHALTEN Achten Sie darauf, dass Sie... Vergewissern Sie sich, dass..die Maschine durch einen qualifizierten Techniker gemäß ... die Maschine nicht draußen in einer feuchten Umgebung aufstellen oder lagern,oder an einem Platz, wo Wasser darauf den geltenden Bestimmungen installiert und elektrisch geerdet wurde, um Stromschläge zu vermeiden sowie einen sicheren tropfen kann, wie beispielsweise unter oder in der Nähe eines... -
Seite 6: Grundsätzliches
VOR DEM GEBRAUCH VOR DEM GEBRAUCH GRUNDSÄTZLICHES GRUNDSÄTZLICHES Um sicherzustellen, dass der Trockner ordnungsgemäß funktioniert, müssen die folgenden Punkte beachtet werden: ¬ Der Trockner muss nach dem Aufstellen waagerecht stehen. An seiner Unterseite befinden sich einstellbare Füße. Stellen Sie vor der ersten Benutzung diese vier Füße so ein, dass das Gerät waagerecht steht und nicht wackelt. -
Seite 7: Bedienblende
VOR DEM GEBRAUCH BEDIENBLENDE Extra Express Timer 30min Synthetik trocken ODT 200 Normal 20min Wasserbehälter trocken Mangel leeren Startzeitvorwahl Mangel Baumwolle feucht feucht Flusensieb Normal Wolle reinigen trocken Extra Auf- trocken Schon- Start/Pause Knitter- frischen Signal programm schutz Ein/Aus Ein/Aus... - Seite 8 VOR DEM GEBRAUCH BEDIENBLENDE FUNKTIONEN ¬ Zeitvorwahl Taste vor dem Starten des Programms wiederholt drücken, um die Zeit einzugeben,mit der Sie den Trockenvorgang verzögern möchten. Sie können eine Verzögerungszeit von 1 bis 19 Stunden in Schritten von 1 Stunde einstellen. Werden 19 Stunden bei der Einstellung überschritten, schaltet sich die Zeitvorwahl aus.
-
Seite 9: Betrieb
BETRIEB PROGRAMMAUSWAHL TROCKENPROGRAMME MAX. PROGRAMM TROCKNUNGS-GRAD EMPFOHLENE WÄSCHE FÜLLMENGE 7 kg ¬ Sehr trocken Extratrocken Schwere Baumwollstoffe, Betttücher, Kleider 7 kg ¬ Normal Schranktrocken Baumwollstoffe, Betttücher, Jacken Normale Baumwollstoffe ¬ Feucht Feucht 7 kg Schwere Synthetikstoffe ¬ Sehr trocken Extratrocken 4 kg 5 ¬... -
Seite 10: Verbrauch Und Technische Daten
¬ Wolle 7 k g ¬ Kühl ¬ 7 k g Express Testprogramm-Einstellung nach EN 61121. TECHNISCHE DATEN ODT 200 220 - 240 V / 50 Hz Stromanschluss Max. Stromaufnahme (A) Kapazität (kg) Trockenprogramme 2700 Max. Leistung (W) 2500 Trocken-Heizleistung (W) 850x620x595 aße (H x T x B) mm... -
Seite 11: Trockenmethode
BETRIEB TROCKENMETHODE BITTE BEACHTEN Dieser Trockner ist nur für den privaten , häuslichen Gebrauch bestimmt. Verwenden Sie ihn nicht für andere Zwecke als die, für die er ausgelegt ist.Beachten Sie die Pflegeanleitungen auf den Etiketten der Wäschestücke und trocknen Sie nur Wäschestücke, die für maschinelle Trocknung geeignet sind. -
Seite 12: Vorbereitung Der Wäsche
BETRIEB TROCKENMETHODEN WARNUNG Um Schäden an den Wäschestücken zu vermeiden, Seide, Daunen oder andere empfindliche Gewebe nicht trocknen. VORBEREITUNG DER WÄSCHE ¬ Überprüfen Sie, ob die zu trocknenden Wäschestücke für das Trocknen im Trockner geeignet sind, und die Wäsche nicht mit Weichspüler vorbehandelt wurde. ¬... - Seite 13 BETRIEB PROGRAMM AUSWÄHLEN Express Extra Timer 30min Synthetik trocken Damit Sie das beste Trocknungsergebnis erzielen, muss entsprechend zur Art der Wäsche ein Normal 20min trocken Mangel Mangel Baumwolle feucht feucht passendes Trockenprogramm gewählt werden. Den Knopf zur Auswahl des richtigen Programms Normal Wolle trocken...
- Seite 14 BETRIEB TROCKENMETHODEN PFLEGESYMBOLE Widerstandsfähiger Stoff Bleichen in kaltem Wasser KeineTrockenreinigung Empfindlicher Stoff Flach trocknen Nicht bleichen Waschbar bei 95 °C Bügeln bei 200 °C Hängend trocknen Waschbar bei 60 °C Bügeln bei 150 °C Hängend trocknen(Bügel) Waschbar bei 40 °C Bügeln bei 100 °C Trockner, normale Temp.
-
Seite 15: Wartung
WARTUNG REINIGUNG UND PFLEGE REINIGUNG DES TROCKNERS Mit einem feuchten Tuch das Gehäuse des Trockners und die Bedienblende abwischen. Denken Sie daran, keine organischen Lösungsmittel oder ätzende Substanzen zu verwenden, um das Gerät nicht zu beschädigen. REINIGEN DES FLUSENSIEBS Damit die Trommel während des Trocknens gut durchlüftet wird, muss das Flusensieb am Ende jedes Trockenprogramms gereinigt werden. -
Seite 16: Reinigen Der Trommel
WARTUNG REINIGUNG UND PFLEGE REINIGEN DER TROMMEL Nach einer gewissen Betriebszeit bildet sich durch Textilpflegemittel oder im Wasser enthaltenen Kalk eine fast unsichtbare Schicht auf der Trommelinnenseite. Die Innenseite der Trommel, insbesondere die Edelstahlteile an den Flügeln, muss regelmäßig mit einem nassen Tuch gereinigt werden. REINIGEN DES KONDENSATORS Der Kondensator muss monatlich gereinigt werden. -
Seite 17: Display-Codes Und Fehlerbehebung
WARTUNG DISPLAY-CODES UND FEHLERBEHEBUNG DISPLAY -CODES CODE GRUND LÖSUNG ¬ Fehler Ablaufpumpe. Bitte wenden Sie sich an den Kundendienst. ¬ Der thermische Sensor (in der Nähe des Filters) ist im Leerlauf oder Kurzschluss. Bitte wenden Sie sich an den Kundendienst. Bitte wenden Sie sich an den Kundendienst. -
Seite 18: Schaltplan
WARTUNG SCHALTPLAN Schaltplan NTC1 NTC2 Heizrohr 1 Wärmeanschalter Türschalter Heizrohr 2 NTC1 : Temperatursensor Wasserniveauschalter Glühbirne NTC2 : Temperatursensor Feuchtigkeitssensor PCB : PC-Schalttafel Drainagepumpe Motor Null-Linie Relais EINZELHEITEN BS-SICHERHEIT Dieses Gerät muss geerdet werden. Weil die Farben der Drähte im Stromkabel dieses Geräts möglicherweise nicht mit den Farbmarkierungen der Klemmen in Ihrem Grün und gelb (Erde) Stecker übereinstimmen,gehen Sie bitte wie folgt vor: Der grün/gelbe Draht muss an... - Seite 21 ODT 200 CONDENSER TUMBLE DRYER Express Timer 30min Extra Synthetik trocken ODT 200 Wasserbehälter 20min Normal leeren trocken Mangel Startzeitvorwahl Baumwolle feucht Mangel Flusensieb feucht reinigen Normal trocken Wolle Extra trocken Auf- frischen Schon- Knitter- Start/Pause Signal programm schutz Ein/Aus...
- Seite 23 ． CONDENSER TUMBLE DRYER 1x User manual 1x Drainpipe 1x Warranty card (optional)
- Seite 24 Express Timer 30min Extra Synthetik trocken ODT 200 Wasserbehälter 20min Normal leeren Mangel trocken Startzeitvorwahl Baumwolle feucht Mangel Flusensieb feucht reinigen Normal trocken Wolle Extra trocken Auf- frischen Schon- Knitter- Start/Pause Signal programm schutz Ein/Aus...
- Seite 27 Super Quick Time 30min Synthetic Delay Very Dry ODT 200 Clean Tank 20min Normal Clean Filter Damp Damp Cotton Wool Normal Very Dry Cool Long Power Start/Pause Delicate Signal Anti-crease Press this button to switch on the tumble dryer. Press it again to switch it off. Press this...
- Seite 28 Except the power button, all the functional buttons are useless.
- Seite 29 Very dry Normal Damp Very dry Normal Damp Super quick...
- Seite 30 Very dry Normal Damp Very dry Normal Damp Cool Super quick ODT 200...
- Seite 32 SWITCH ON THE POWER SUPPLY...
- Seite 33 Super Quick Time Synthetic 30min Very Dry 20min Normal Damp Damp Cotton Normal Wool Very Dry Cool Power Delay Clean Tank Clean Filter Long Start/Pause Delicate Signal Anti-crease Start/Pause machine...
- Seite 38 NTC1 NTC1 Null line relay...
- Seite 40 ODT 200 11.10.12 Venalisia Import GmbH Wankelstrasse 5 D-85046 Ingolstadt 0180500197...
