Inhaltszusammenfassung für Unitron 9731 - DSCR

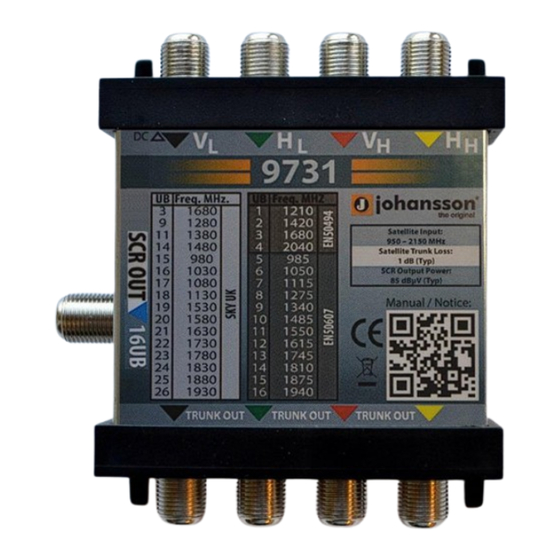

- Seite 1 Benutzerhandbuch dCSS-/dSCR- Multischalter 9731...
-
Seite 2: Inhaltsverzeichnis
Kein Teil dieser Anleitung darf kopiert, reproduziert, übertragen, transkribiert oder in eine andere Sprache übersetzt werden ohne Erlaubnis. Unitron behält sich das Recht auf Änderung der Spezifikationen der Hardware und Software in diesen Handbüchern beschrieben, zu jeder Zeit. Unitron haftet nicht für Schäden aus der Verwendung dieses Produkts. Alle Angaben sind freibleibend. -
Seite 3: Installation Der Hardware
dCSS-/dSCR-Multischalter (Ref. 9731) v1.1 INSTALLATION DER HARDWARE... -
Seite 4: Konfiguration Des Moduls
dCSS-/dSCR-Multischalter (Ref. 9731) v1.1 KONFIGURATION DES MODULS Installationsmodus Das Gerät startet in Installationsmodus, zur Überprüfung der Gerätefunktionalität und der Installation. In diesem Modus wird der Automatic Gain Control fixiert (Befehle zur Aktivierung des AGCs sind benötigt). Der Multischalter schaltet nach SCR/CSS-Modus, wenn er ein DiSEqC-Befehl empfängt. -
Seite 5: Technische Spezifikationen
dCSS-/dSCR-Multischalter (Ref. 9731) v1.1 TECHNISCHE SPEZIFIKATIONEN 9731 Stammeingänge: Stammausgänge: Frequenz (MHz) 950 – 2150 Stammdämpfung 3 dB dCSS/dSCR-Ausgänge: dCSS/dSCR- 75 Ohm F-Typ (weiblich) Ausgangssteckverbinder: dCSS/dSCR-Benutzerbänder: dCSS/dSCR-Ausgangspegel: 85 dBµV Rückflussdämpfung >=8 dB (Typ 12 dB) Abzweigdämpfung Nicht zutreffend, AGC (Automatic Gain Control) DiSEqC 1.0 (unidirektional) DiSEqC 2.0 (bidirektional) Standard EN 50494 (SCD) Standard EN 50607 (SCD2) - Seite 6 dCSS-/dSCR-Multischalter (Ref. 9731) v1.1 UB-Standard Verwendung index Mittenfrequenz BW (MHz) (MHz) 1210 EN50494 1420 EN50494 Kompatibel mit Legacy STB und PVR SCR 1680 EN50494 2040 EN50494 EN50607 1050 EN50607 1115 EN50607 1275 EN50607 1340 EN50607 1485 EN50607 HMG 12 Tuner 1550 EN50607 1615...
-
Seite 7: Sicherheitshinweise
dCSS-/dSCR-Multischalter (Ref. 9731) v1.1 SICHERHEITSHINWEISE Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie die Einheit anschließen Zur Vermeidung von Brand, Kurzschluss oder elektrischem Schlag: Setzen Sie die Einheit niemals dem Regen oder der Feuchtigkeit aus. Installieren Sie die Einheit an einem trocknen Ort ohne Wasserinfiltration oder - Kondensation. -
Seite 8: Garantiebedingungen
(Ref. 9731) v1.1 GARANTIEBEDINGUNGEN Unitron N.V. garantiert, dass das Produkt frei von Material- und Herstellungsmangel ist, für den Zeitraum von 24 Monaten, ab dem Herstellungsdatum auf dem Gerät. Siehe Hinweis unten. Sollte sich das Produkt bei normalen Gebrauch im Laufe der Garantiezeit als fehlerhaft erweisen, wegen Material- oder Verarbeitungsfehler, wird Unitron N.V.
