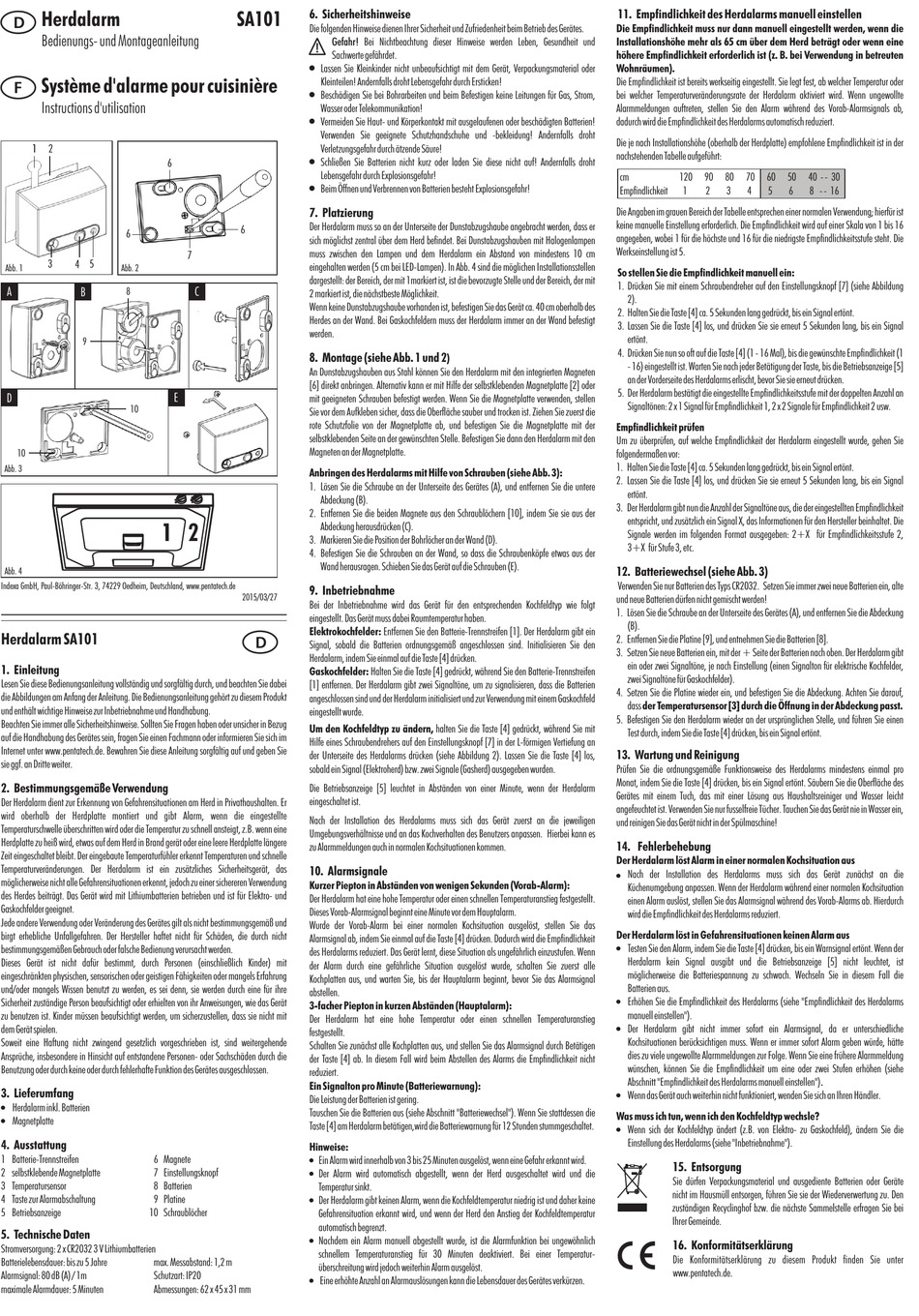

indexa SA101 Bedienungsanleitung

Herdalarm
D
Bedienungs- und Montageanleitung
Système d'alarme pour cuisinière
F
Instructions d'utilisation
1 1 2
6
6
4 5
3
Abb. 1 Abb. 2
A B
8
9
D
10
10
Abb. 3
1 2
Abb. 4
Indexa GmbH, Paul-Böhringer-Str. 3, 74229 Oedheim, Deutschland, www.pentatech.de
Herdalarm SA101
1. Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch, und beachten Sie dabei
die Abbildungen am Anfang der Anleitung. Die Bedienungsanleitung gehört zu diesem Produkt
und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug
auf die Handhabung des Gerätes sein, fragen Sie einen Fachmann oder informieren Sie sich im
Internet unter www.pentatech.de. Bewahren Sie diese Anleitung sorgfältig auf und geben Sie
sie ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung
Der Herdalarm dient zur Erkennung von Gefahrensituationen am Herd in Privathaushalten. Er
wird oberhalb der Herdplatte montiert und gibt Alarm, wenn die eingestellte
Temperaturschwelle überschritten wird oder die Temperatur zu schnell ansteigt, z.B. wenn eine
Herdplatte zu heiß wird, etwas auf dem Herd in Brand gerät oder eine leere Herdplatte längere
Zeit eingeschaltet bleibt. Der eingebaute Temperaturfühler erkennt Temperaturen und schnelle
Temperaturveränderungen. Der Herdalarm ist ein zusätzliches Sicherheitsgerät, das
möglicherweise nicht alle Gefahrensituationen erkennt, jedoch zu einer sichereren Verwendung
des Herdes beiträgt. Das Gerät wird mit Lithiumbatterien betrieben und ist für Elektro- und
Gaskochfelder geeignet.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und
birgt erhebliche Unfallgefahren. Der Hersteller haftet nicht für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit
dem Gerät spielen.
Soweit eine Haftung nicht zwingend gesetzlich vorgeschrieben ist, sind weitergehende
Ansprüche, insbesondere in Hinsicht auf entstandene Personen- oder Sachschäden durch die
Benutzung oder durch keine oder durch fehlerhafte Funktion des Gerätes ausgeschlossen.
3. Lieferumfang
!
Herdalarm inkl. Batterien
!
Magnetplatte
4. Ausstattung
1 Batterie-Trennstreifen 6 Magnete
2 selbstklebende Magnetplatte 7 Einstellungsknopf
3 Temperatursensor 8 Batterien
4 Taste zur Alarmabschaltung 9 Platine
5 Betriebsanzeige 10 Schraublöcher
5. Technische Daten
Stromversorgung: 2 x CR2032 3 V Lithiumbatterien
Batterielebensdauer: bis zu 5 Jahre max. Messabstand: 1,2 m
Alarmsignal: 80 dB (A) / 1m Schutzart: IP20
maximale Alarmdauer: 5 Minuten Abmessungen: 62 x 45 x 31 mm
6. Sicherheitshinweise
SA101
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim Betrieb des Gerätes.
Gefahr!
Sachwerte gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Verpackungsmaterial oder
Kleinteilen! Andernfalls droht Lebensgefahr durch Ersticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen für Gas, Strom,
Wasser oder Telekommunikation!
!
Vermeiden Sie Haut- und Körperkontakt mit ausgelaufenen oder beschädigten Batterien!
Verwenden Sie geeignete Schutzhandschuhe und -bekleidung! Andernfalls droht
Verletzungsgefahr durch ätzende Säure!
!
Schließen Sie Batterien nicht kurz oder laden Sie diese nicht auf! Andernfalls droht
Lebensgefahr durch Explosionsgefahr!
!
Beim Öffnen und Verbrennen von Batterien besteht Explosionsgefahr!
7. Platzierung
Der Herdalarm muss so an der Unterseite der Dunstabzugshaube angebracht werden, dass er
6
sich möglichst zentral über dem Herd befindet. Bei Dunstabzugshauben mit Halogenlampen
muss zwischen den Lampen und dem Herdalarm ein Abstand von mindestens 10 cm
7
eingehalten werden (5 cm bei LED-Lampen). In Abb. 4 sind die möglichen Installationsstellen
dargestellt: der Bereich, der mit 1markiert ist, ist die bevorzugte Stelle und der Bereich, der mit
C
2 markiert ist, die nächstbeste Möglichkeit.
Wenn keine Dunstabzugshaube vorhanden ist, befestigen Sie das Gerät ca. 40 cm oberhalb des
Herdes an der Wand. Bei Gaskochfeldern muss der Herdalarm immer an der Wand befestigt
werden.
8. Montage (siehe Abb. 1 und 2
An Dunstabzugshauben aus Stahl können Sie den Herdalarm mit den integrierten Magneten
[6] direkt anbringen. Alternativ kann er mit Hilfe der selbstklebenden Magnetplatte [2] oder
E
mit geeigneten Schrauben befestigt werden. Wenn Sie die Magnetplatte verwenden, stellen
Sie vor dem Aufkleben sicher, dass die Oberfläche sauber und trocken ist. Ziehen Sie zuerst die
rote Schutzfolie von der Magnetplatte ab, und befestigen Sie die Magnetplatte mit der
selbstklebenden Seite an der gewünschten Stelle. Befestigen Sie dann den Herdalarm mit den
Magneten an der Magnetplatte.
Anbringen des Herdalarms mit Hilfe von Schrauben (siehe Abb. 3):
1. Lösen Sie die Schraube an der Unterseite des Gerätes (A), und entfernen Sie die untere
Abdeckung (B).
2. Entfernen Sie die beiden Magnete aus den Schraublöchern [10], indem Sie sie aus der
Abdeckung herausdrücken (C).
3. Markieren Sie die Position der Bohrlöcher an der Wand (D).
4. Befestigen Sie die Schrauben an der Wand, so dass die Schraubenköpfe etwas aus der
Wand herausragen. Schieben Sie das Gerät auf die Schrauben (E).
9. Inbetriebnahme
2015/03/27
Bei der Inbetriebnahme wird das Gerät für den entsprechenden Kochfeldtyp wie folgt
eingestellt. Das Gerät muss dabei Raumtemperatur haben.
Elektrokochfelder:
D
Signal, sobald die Batterien ordnungsgemäß angeschlossen sind. Initialisieren Sie den
Herdalarm, indem Sie einmal auf die Taste [4] drücken.
Gaskochfelder:
[1] entfernen. Der Herdalarm gibt zwei Signaltöne, um zu signalisieren, dass die Batterien
angeschlossen sind und der Herdalarm initialisiert und zur Verwendung mit einem Gaskochfeld
eingestellt wurde.
Um den Kochfeldtyp zu ändern,
Hilfe eines Schraubendrehers auf den Einstellungsknopf [7] in der L-förmigen Vertiefung an
der Unterseite des Herdalarms drücken (siehe Abbildung 2). Lassen Sie die Taste [4] los,
sobald ein Signal (Elektroherd) bzw. zwei Signale (Gasherd) ausgegeben wurden.
Die Betriebsanzeige [5] leuchtet in Abständen von einer Minute, wenn der Herdalarm
eingeschaltet ist.
Nach der Installation des Herdalarms muss sich das Gerät zuerst an die jeweiligen
Umgebungsverhältnisse und an das Kochverhalten des Benutzers anpassen. Hierbei kann es
zu Alarmmeldungen auch in normalen Kochsituationen kommen.
10. Alarmsignale
Kurzer Piepton in Abständen von wenigen Sekunden (Vorab-Alarm):
Der Herdalarm hat eine hohe Temperatur oder einen schnellen Temperaturanstieg festgestellt.
Dieses Vorab-Alarmsignal beginnt eine Minute vor dem Hauptalarm.
Wurde der Vorab-Alarm bei einer normalen Kochsituation ausgelöst, stellen Sie das
Alarmsignal ab, indem Sie einmal auf die Taste [4] drücken. Dadurch wird die Empfindlichkeit
des Herdalarms reduziert. Das Gerät lernt, diese Situation als ungefährlich einzustufen. Wenn
der Alarm durch eine gefährliche Situation ausgelöst wurde, schalten Sie zuerst alle
Kochplatten aus, und warten Sie, bis der Hauptalarm beginnt, bevor Sie das Alarmsignal
abstellen.
3-facher Piepton in kurzen Abständen (Hauptalarm):
Der Herdalarm hat eine hohe Temperatur oder einen schnellen Temperaturanstieg
festgestellt.
Schalten Sie zunächst alle Kochplatten aus, und stellen Sie das Alarmsignal durch Betätigen
der Taste [4] ab. In diesem Fall wird beim Abstellen des Alarms die Empfindlichkeit nicht
reduziert.
Ein Signalton pro Minute (Batteriewarnung):
Die Leistung der Batterien ist gering.
Tauschen Sie die Batterien aus (siehe Abschnitt "Batteriewechsel"). Wenn Sie stattdessen die
Taste [4] am Herdalarm betätigen,wird die Batteriewarnung für 12 Stunden stummgeschaltet.
Hinweise:
!
Ein Alarm wird innerhalb von 3 bis 25 Minuten ausgelöst, wenn eine Gefahr erkannt wird.
!
Der Alarm wird automatisch abgestellt, wenn der Herd ausgeschaltet wird und die
Temperatur sinkt.
!
Der Herdalarm gibt keinen Alarm, wenn die Kochfeldtemperatur niedrig ist und daher keine
Gefahrensituation erkannt wird, und wenn der Herd den Anstieg der Kochfeldtemperatur
automatisch begrenzt.
!
Nachdem ein Alarm manuell abgestellt wurde, ist die Alarmfunktion bei ungewöhnlich
schnellem Temperaturanstieg für 30 Minuten deaktiviert. Bei einer Temperatur-
überschreitung wird jedoch weiterhin Alarm ausgelöst.
!
Eine erhöhte Anzahl an Alarmauslösungen kann die Lebensdauer des Gerätes verkürzen.
Bei Nichtbeachtung dieser Hinweise werden Leben, Gesundheit und
)
Entfernen Sie den Batterie-Trennstreifen [1]. Der Herdalarm gibt ein
Halten Sie die Taste [4] gedrückt, während Sie den Batterie-Trennstreifen
halten Sie die Taste [4] gedrückt, während Sie mit
11. Empfindlichkeit des Herdalarms manuell einstellen
Die Empfindlichkeit muss nur dann manuell eingestellt werden, wenn die
Installationshöhe mehr als 65 cm über dem Herd beträgt oder wenn eine
höhere Empfindlichkeit erforderlich ist (z. B. bei Verwendung in betreuten
Wohnräumen).
Die Empfindlichkeit ist bereits werkseitig eingestellt. Sie legt fest, ab welcher Temperatur oder
bei welcher Temperaturveränderungsrate der Herdalarm aktiviert wird. Wenn ungewollte
Alarmmeldungen auftreten, stellen Sie den Alarm während des Vorab-Alarmsignals ab,
dadurch wird die Empfindlichkeit des Herdalarms automatisch reduziert.
Die je nach Installationshöhe (oberhalb der Herdplatte) empfohlene Empfindlichkeit ist in der
nachstehenden Tabelle aufgeführt:
cm 120 90 80 70 60 50
Empfindlichkeit 1 2 3 4 5
Die Angaben im grauen Bereich der Tabelle entsprechen einer normalen Verwendung; hierfür ist
keine manuelle Einstellung erforderlich. Die Empfindlichkeit wird auf einer Skala von 1 bis 16
angegeben, wobei 1 für die höchste und 16 für die niedrigste Empfindlichkeitsstufe steht. Die
Werkseinstellung ist 5.
So stellen Sie die Empfindlichkeit manuell ein:
1. Drücken Sie mit einem Schraubendreher auf den Einstellungsknopf [7] (siehe Abbildung
2).
2. Halten Sie die Taste [4] ca. 5 Sekunden lang gedrückt, bis ein Signal ertönt.
3. Lassen Sie die Taste [4] los, und drücken Sie sie erneut 5 Sekunden lang, bis ein Signal
ertönt.
4. Drücken Sie nun so oft auf die Taste [4] (1 - 16 Mal), bis die gewünschte Empfindlichkeit (1
- 16) eingestellt ist. Warten Sie nach jeder Betätigung der Taste, bis die Betriebsanzeige [5]
an der Vorderseite des Herdalarms erlischt, bevor Sie sie erneut drücken.
5. Der Herdalarm bestätigt die eingestellte Empfindlichkeitsstufe mit der doppelten Anzahl an
Signaltönen: 2 x 1 Signal für Empfindlichkeit 1, 2 x 2 Signale für Empfindlichkeit 2 usw.
Empfindlichkeit prüfen
Um zu überprüfen, auf welche Empfindlichkeit der Herdalarm eingestellt wurde, gehen Sie
folgendermaßen vor:
1. Halten Sie die Taste [4] ca. 5 Sekunden lang gedrückt, bis ein Signal ertönt.
2. Lassen Sie die Taste [4] los, und drücken Sie sie erneut 5 Sekunden lang, bis ein Signal
ertönt.
3. Der Herdalarm gibt nun die Anzahl der Signaltöne aus, die der eingestellten Empfindlichkeit
entspricht, und zusätzlich ein Signal X, das Informationen für den Hersteller beinhaltet. Die
Signale werden im folgenden Format ausgegeben: 2+X für Empfindlichkeitsstufe 2,
3+X für Stufe 3, etc.
12. Batteriewechsel (siehe Abb. 3)
Verwenden Sie nur Batterien des Typs CR2032. Setzen Sie immer zwei neue Batterien ein, alte
und neue Batterien dürfen nicht gemischt werden!
1. Lösen Sie die Schraube an der Unterseite des Gerätes (A), und entfernen Sie die Abdeckung
(B).
2. Entfernen Sie die Platine [9], und entnehmen Sie die Batterien [8].
3. Setzen Sie neue Batterien ein, mit der + Seite der Batterien nach oben. Der Herdalarm gibt
ein oder zwei Signaltöne, je nach Einstellung (einen Signalton für elektrische Kochfelder,
zwei Signaltöne für Gaskochfelder).
4. Setzen Sie die Platine wieder ein, und befestigen Sie die Abdeckung. Achten Sie darauf,
dass der Temperatursensor [3] durch die Öffnung in der Abdeckung passt.
5. Befestigen Sie den Herdalarm wieder an der ursprünglichen Stelle, und führen Sie einen
Test durch, indem Sie die Taste [4] drücken, bis ein Signal ertönt.
13. Wartung und Reinigung
Prüfen Sie die ordnungsgemäße Funktionsweise des Herdalarms mindestens einmal pro
Monat, indem Sie die Taste [4] drücken, bis ein Signal ertönt. Säubern Sie die Oberfläche des
Gerätes mit einem Tuch, das mit einer Lösung aus Haushaltsreiniger und Wasser leicht
angefeuchtet ist. Verwenden Sie nur fusselfreie Tücher. Tauchen Sie das Gerät nie in Wasser ein,
und reinigen Sie das Gerät nicht in der Spülmaschine!
14. Fehlerbehebung
Der Herdalarm löst Alarm in einer normalen Kochsituation aus
!
Nach der Installation des Herdalarms muss sich das Gerät zunächst an die
Küchenumgebung anpassen. Wenn der Herdalarm während einer normalen Kochsituation
einen Alarm auslöst, stellen Sie das Alarmsignal während des Vorab-Alarms ab. Hierdurch
wird die Empfindlichkeit des Herdalarms reduziert.
Der Herdalarm löst in Gefahrensituationen keinen Alarm aus
!
Testen Sie den Alarm, indem Sie die Taste [4] drücken, bis ein Warnsignal ertönt. Wenn der
Herdalarm kein Signal ausgibt und die Betriebsanzeige [5] nicht leuchtet, ist
möglicherweise die Batteriespannung zu schwach. Wechseln Sie in diesem Fall die
Batterien aus.
!
Erhöhen Sie die Empfindlichkeit des Herdalarms (siehe "Empfindlichkeit des Herdalarms
manuell einstellen").
!
Der Herdalarm gibt nicht immer sofort ein Alarmsignal, da er unterschiedliche
Kochsituationen berücksichtigen muss. Wenn er immer sofort Alarm geben würde, hätte
dies zu viele ungewollte Alarmmeldungen zur Folge. Wenn Sie eine frühere Alarmmeldung
wünschen, können Sie die Empfindlichkeit um eine oder zwei Stufen erhöhen (siehe
Abschnitt "Empfindlichkeit des Herdalarms manuell einstellen")
!
Wenn das Gerät auch weiterhin nicht funktioniert, wenden Sie sich an Ihren Händler.
Was muss ich tun, wenn ich den Kochfeldtyp wechsle?
!
Wenn sich der Kochfeldtyp ändert (z.B. von Elektro- zu Gaskochfeld), ändern Sie die
Einstellung des Herdalarms (siehe "Inbetriebnahme").
15. Entsorgung
Sie dürfen Verpackungsmaterial und ausgediente Batterien oder Geräte
nicht im Hausmüll entsorgen, führen Sie sie der Wiederverwertung zu. Den
zuständigen Recyclinghof bzw. die nächste Sammelstelle erfragen Sie bei
Ihrer Gemeinde.
16. Konformitätserklärung
Die Konformitätserklärung zu diesem Produkt finden Sie unter
www.pentatech.de.
40 - - 30
6 8 - - 16
.
