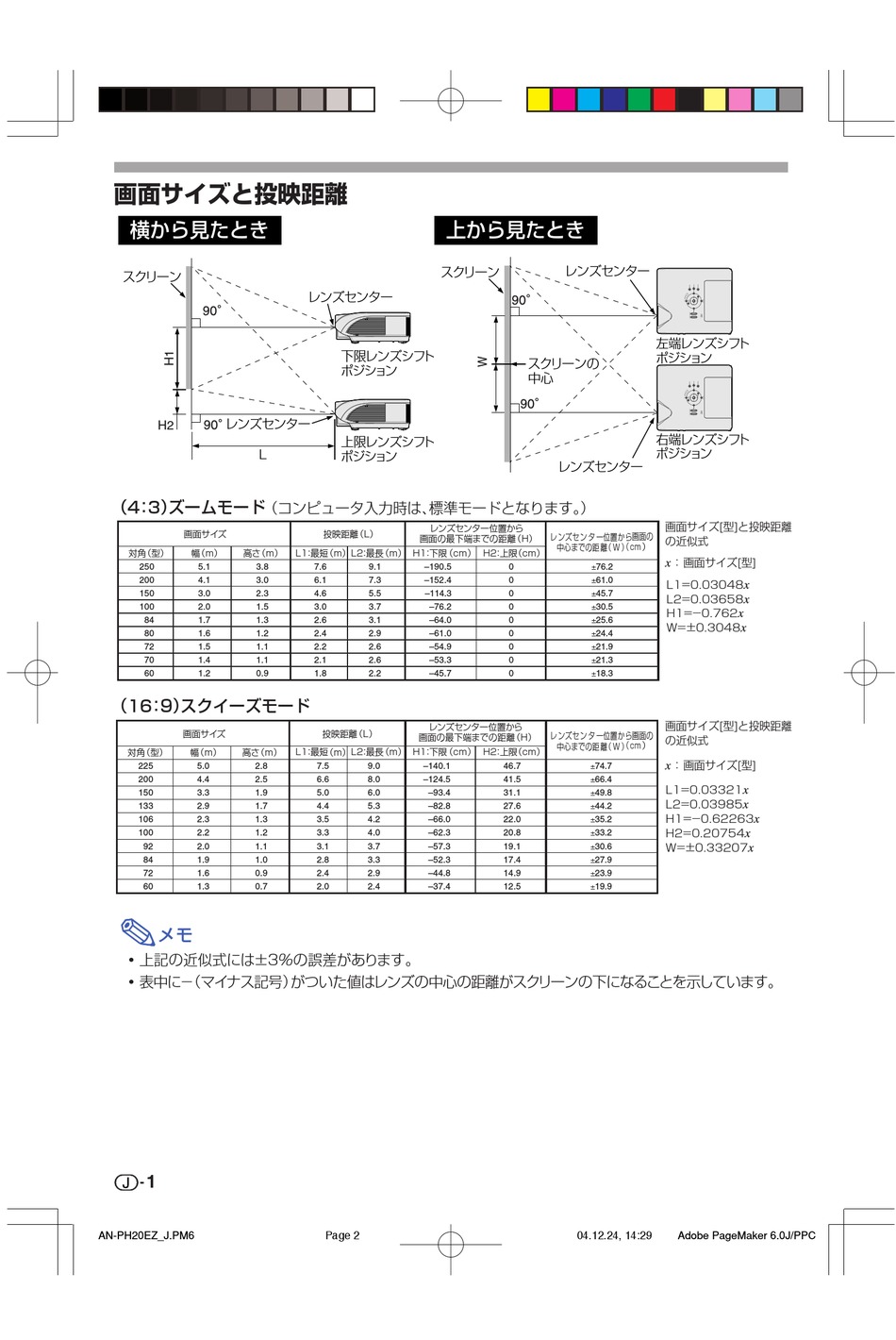

画面サイズと投映距離
横から見たとき
スクリーン
レンズセンター
H2
L
（4 ： 3） ズームモード
（コンピュータ入力時は、 標準モードとなります。 ）
画面 サ イ ズ
対角 （型） 幅 （ m） 高 さ （ m）
250 5.1 3.8
200 4.1 3.0
150 3.0 2.3
100 2.0 1.5
84 1.7 1.3
80 1.6 1.2
72 1.5 1.1
70 1.4 1.1
60 1.2 0.9
（16 ： 9） スクイーズモード
画面 サ イ ズ
対角 （型） 幅 （ m） 高 さ （ m）
225 5.0 2.8
200 4.4 2.5
150 3.3 1.9
133 2.9 1.7
106 2.3 1.3
100 2.2 1.2
92 2.0 1.1
84 1.9 1.0
72 1.6 0.9
60 1.3 0.7
メモ
∫ 上記の近似式には±3％の誤差があります。
∫ 表中に− （マイナス記号） がついた値はレンズの中心の距離がスクリーンの下になることを示しています。
1
AN-PH20EZ_J.PM6
上から見たとき
スクリーン
レンズセンター
下限レンズシフ ト
ポジション
上限レンズシフ ト
ポジション
レ ン ズ セ ン タ ー位 置 か ら
投映 距 離 （ L）
画面 の最下 端 ま での距 離 （ H）
L1 ： 最短 L2 ： 最長 （ m） H1 ： 下限 （ cm）
（ m）
7.6 9.1 –190.5
6.1 7.3 –152.4
4.6 5.5 –114.3
3.0 3.7 –76.2
2.6 3.1 –64.0
2.4 2.9 –61.0
2.2 2.6 –54.9
2.1 2.6 –53.3
1.8 2.2 –45.7
レ ン ズ セ ン タ ー位 置 か ら
投映 距 離 （ L）
画面 の最下 端 ま での距 離 （ H）
L1 ： 最短 L2 ： 最長 （ m） H1 ： 下限 （ cm）
（ m）
7.5 9.0 –140.1
6.6 8.0 –124.5
5.0 6.0 –93.4
4.4 5.3 –82.8
3.5 4.2 –66.0
3.3 4.0 –62.3
3.1 3.7 –57.3
2.8 3.3 –52.3
2.4 2.9 –44.8
2.0 2.4 –37.4
Page 2
レンズセンター
スクリーンの
中心
レンズセンター
レ ン ズ セ ン タ ー位置 か ら 画面の
（ cm ）
中心 ま での距 離 （ W ）
H2 ： 上限 （ cm）
0 ±76.2
0 ±61.0
0 ±45.7
0 ±30.5
0 ±25.6
0 ±24.4
0 ±21.9
0 ±21.3
0 ±18.3
レ ン ズ セ ン タ ー位置 か ら 画面の
中心 ま での距 離 （ W ） （ cm ）
H2 ： 上限 （ cm）
46.7 ±74.7
41.5 ±66.4
31.1
±49.8
27.6
±44.2
22.0
±35.2
20.8 ±33.2
19.1 ±30.6
17.4 ±27.9
14.9 ±23.9
12.5 ±19.9
04.12.24, 14:29
左端レンズシフ ト
ポジション
右端レンズシフ ト
ポジション
画面サイズ[型]と投映距離
の近似式
x
： 画面サイズ[型]
x
L1＝ 0.03048
x
L2＝ 0.03658
x
H1＝ − 0.762
W＝ ± 0.3048 x
画面サイズ[型]と投映距離
の近似式
x
： 画面サイズ[型]
L1＝ 0.03321 x
x
L2＝ 0.03985
x
H1＝ − 0.62263
x
H2＝ 0.20754
x
W＝ ± 0.33207
