ZANKER KER 2031 Gebrauchsanweisung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für ZANKER KER 2031
Inhaltszusammenfassung für ZANKER KER 2031

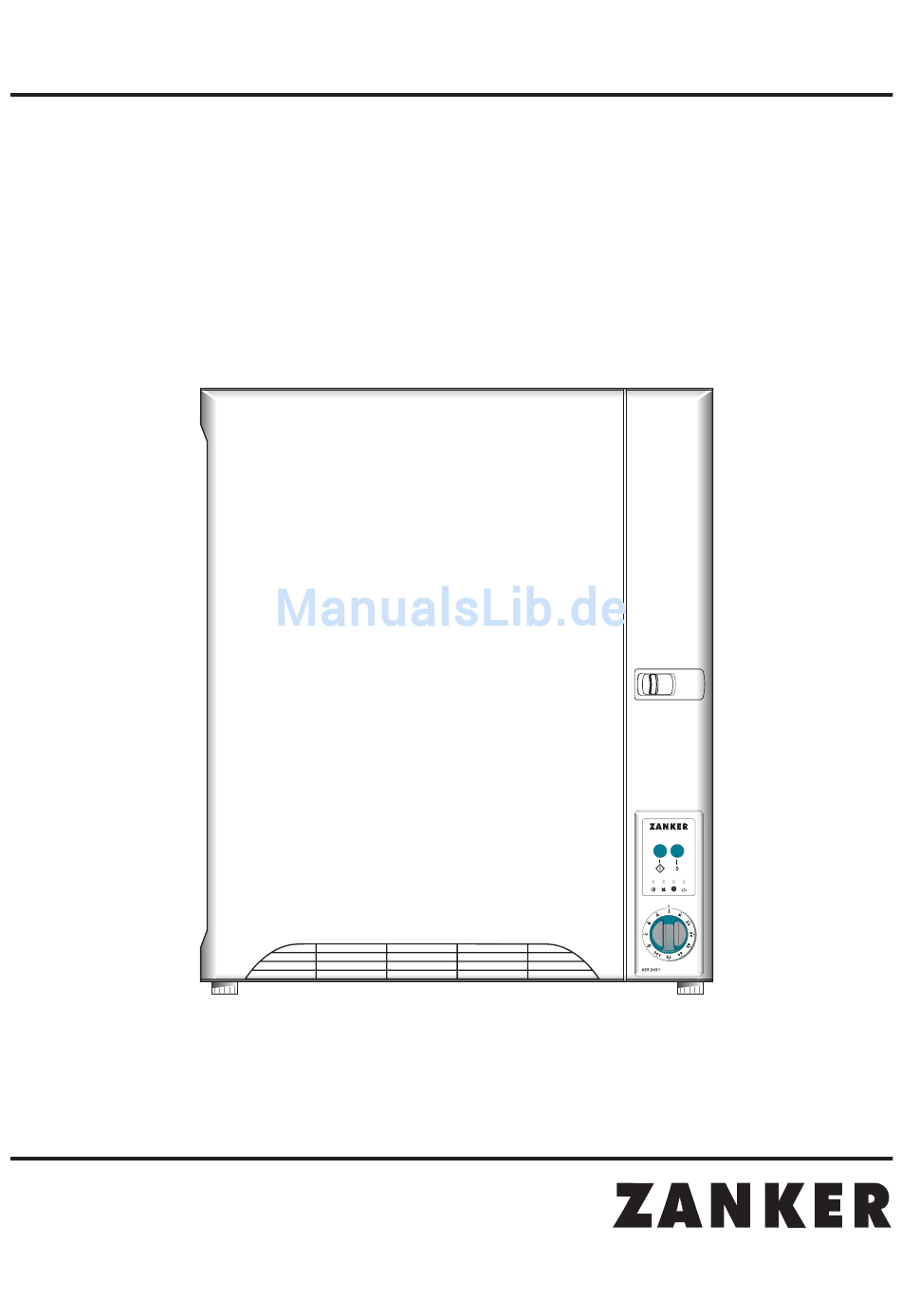

- Seite 1 Wäschetrockner ZANKER KER 2031 Gebrauchsanweisung 822 61 13-09...
-
Seite 2: Inhaltsverzeichnis
Inhalt Für den Benutzer Für den Installateur Sicherheitsinformation Technische Daten Beschreibung der Maschine Installation 14-15 Bedienung – Aufstellort des Trockners – Elektroanschluß – vor der Anwendung des Trockners – Wandmontage – Kapazität – Wäschegewichte Allgemeine Informationen Programmübersicht – Verbrauch Funktion der Anzeigeleuchten Wartung 10-11 –... -
Seite 3: Sicherheitsinformation
Sicherheitsinformation Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie den Wäschetrockner instal- lieren und in Betrieb nehmen. Wenn Sie alle Hinweise und Anleitungen genau beachten, wird Ihnen Ihr Trockner lange Zeit gute Dienste leisten. Jeder, der den Wäschetrockner bedient, sollte mit seinen Funktionen und den Sicherheitseinrich tungen vertraut sein. -
Seite 4: Beschreibung Der Maschine
Beschreibung der Maschine Türöffnung (nach rechts schieben) Tür während eines laufenden Programms möglichst nicht öffnen. Platz für Programmübersicht (Aufkleber) Bedienelemente Warmluftauslass Luftkanäle Kondensor Er befindet sich in der Tür und muß regelmäßig gereinigt werden. Filter Der Flusenfilter befinden sich hinter dem Grob- filterund müssen vor oder nach jedem Trocken- vorgang gereinigt werden. - Seite 5 Beschreibung der Maschine Anzeigeleuchten Leuchtet während der Trockenphase. Leuchtet während der Abkühlungsphase. Leuchtet während der Knitterschutzphase. Leuchtet, wenn der Wassertank voll ist. Weitere Funktionen der Leuchten siehe Seite 9. Drucktasten Starttaste. Nach der Programmwahl so lange gedrückt halten, bis eine der Anzeigeleuchten aufleuchtet (1-2 sek).
-
Seite 6: Bedienung
Bedienung Bevor Sie den trockner zum ersten Kapazität (trockene textilien) Mal verwenden Baumwolle max. 3,4 kg Synthetik max. 1,5 kg Um sicherzustellen, daß sich kein Staub oder Schmutz im Trockner befindet, legen Sie einige feuchte Textilien, Wäschegewichte die Sie nicht unbedingt benötigen, in die Trommel und (trockene textilien) lassen Sie den Trockner etwa 15 Minuten laufen. -
Seite 7: Allgemeine Informationen
Allgemeine Information Sortieren Einlaufen Die Wäschestücke immer nach der jeweiligen Textilart Je nach Qualität sind insbesondere Trikotstoffe empfindlich (siehe Pflegehinweise im Wäscheetikett) sowie nach gegen Einlaufen. Um ein Einlaufen zu verhindern, dürfen gewünschtem Trockengrad sortieren und locker in die Wäschestücke aus diesem Material nicht zu lange ge- Trommel des Trockners legen. -
Seite 8: Programmübersicht
Programmübersicht Zwei Programmtypen stehen zur Auswahl: elektronisch gesteuerte oder zeitgesteuerte Programme. Die elektronisch gesteuerten Programme A - D schalten den Trockner aus, wenn der eingestellte Trockengrad erreicht ist. Die zeitgesteuerten Programme für individuelles Trocknen oder Nachtrocknen einzelner Wäschestücke arbeiten die eingestellte Zeitdauer. Sollten die Wäschestücke bereits vor der eingestellten Programmzeit trocken sein, schaltet das Programm automatisch auf die 9 Minuten dauernde Abkühlungsphase. -
Seite 9: Funktion Der Anzeigeleuchten
Funktion der Anzeigeleuchten Die Anzeigeleuchten des Bedienpaneels haben drei verschiedene Modi: permanentes Leuchten, langsames Blinken, schnelles Blinken. Die folgende Tabelle beschreibt die Funktionen der Anzeigeleuchten in den verschiedenen Phasen der Trockenprogramme. Permanentes Leuchten Trockenphase läuft. Abkühlungsphase läuft. Langsames Blinken Luke während der Trockenphase geöffnet. -
Seite 10: Wartung
Wartung Reinigung des Filters Um eine einwandfreie Funktion Ihres Wäschetrockners sicherzustellen, muß der Filter vor oder nach jedem Trockenvorgang gereinigt werden. So reinigen Sie den Filter: 1. Öffnen Sie die Tür des Trockners. 2. Klappen Sie den Grobfilter nach oben (Abb. A). 3. -
Seite 11: Entleeren Des Wassertanks
Wartung Entleeren des Wassertanks Wenn Ihr Wäschetrockner mit dem Ablaufschlauch direkt an einen Abfluß angeschlossen ist, können Sie diesen Abschnitt überspringen. Aber notieren das auch wenn der Wassertank passiert ist der Warnleuchte angebt das der tank ist voll und blinkt intermittierent unter der Knitterschutz- phase. -
Seite 12: Fehler Und Ihre Behebung
Fehler und Ihre Behebung Kontrollieren Fehler Trockner startet nicht. Ist die Tür richtig verschlossen? Ist der Netzstecker in der Steckdose? Ist die Sicherung rausgesprungen? Ist der Programmwähler korrekt eingestellt? Ist der Wassertank voll? Ist die Starttaste gedrückt? Die Wäsche wird nicht trocken oder Ist das richtigen Programm gewählt? der Trockenvorgang dauert zu lange. -
Seite 13: Service
Service Service und Ersatzteile Kundendienst für Österreich Benutzen Sie zuerst die Kontrolliste, ”Fehler und Ihre AEG ein Geschäftsbereich der Behebung”, um den Fehler vielleicht selbst zu beheben. Electrolux Hausgeräte GmbH Wenn Sie den Kundendienst benachrichtigen, um einen 1230 Wien, Herziggasse 9 Fehler beheben zu lassen, der in dieser Liste enthalten Tel. -
Seite 14: Installation
Installation Aufstellort des Trockners Sie können diesen Wäschetrockner auf verschiedene Arten installieren. Wir erläutern Ihnen hier die zweck- mäßigsten Möglichkeiten. Es gibt jedoch einige Punkte, die Sie unabhängig vom Aufstellort beachten sollten. Achten Sie immer darauf, daß der Trockner genau waagerecht steht. -
Seite 15: Wandmontage
Installation Wandmontage Verschiedene Wandmaterialien erfordern unterschiedliche Zur Installation des Trockners zwischen Wandschränken Befestigungstechniken. Kaufen Sie Schrauben, die für das benutzen Sie die Konsole. Achten Sie darauf, auf der Material und die Beschaffenheit Ihrer Wand geeignet sind. linken Seite einen Abstand von mindestens 30 mm ein- Mindestens 3 Schrauben sind erforderlich, um die Konsole zuhalten, wenn der Wandschrank eine Tiefe von mehr an der Wand zu befestigen.
