Allgemeine Hinweise
iRoom's miniDock kann sowohl vertikal als
auch horizontal installiert werden. iRoom's
miniDock ist nur mit dem iPad mini
kompatibel. Für die Installation eines iPad
empfehlen wir unser iRoom's iDock.
Bei der Installation der Unterputzdose ist auf
einen verformungsfreien Einbau zu achten!
Quellende Montagemittel sind zu vermeiden
um die Gefahr der Deformation zu verringern.
Der Schutzkarton muss sich während der
Einbauphase im Unterputzgehäuse befinden,
um Verformung zu minimieren.

Funktionsbeschreibung

iRoom's miniDock darf ausschließlich in
Verbindung mit dieser Unterputzdose ver-
wendet werden! Inbetriebnahme ohne diese
Unterputzdose führt zum Verlust von Garantie
und Gewährleistung. Zweckentfremdung ist
untersagt.
Einbau der UP Dose in Mauerwerk

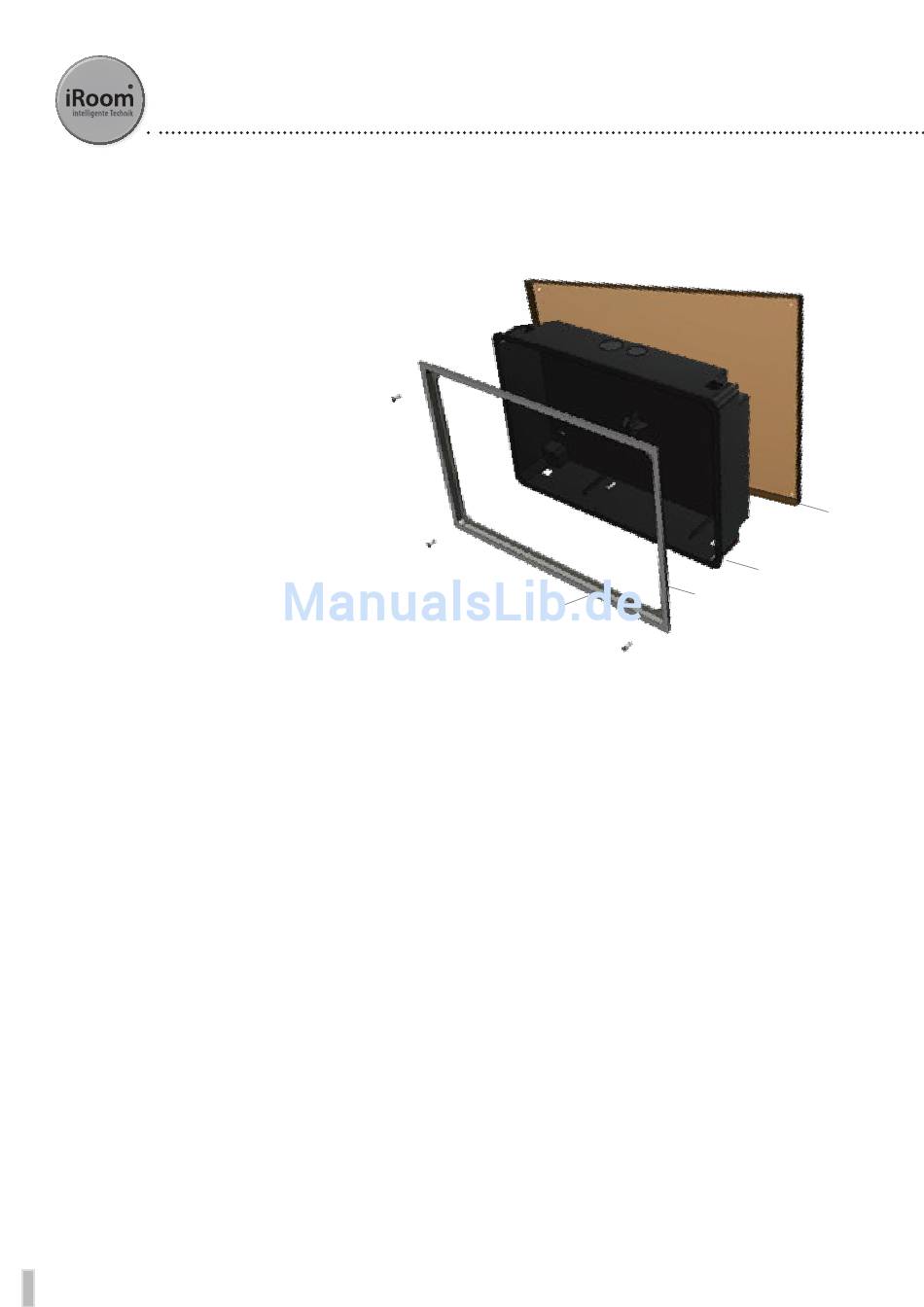

1. Setzen sie den Kartonrahmen (4) auf die Unterputzdose (3)
und verschrauben sie den Rahmen mit den im Lieferum-
fang enthaltenen Montageschrauben (1) (3x20mm)
2. Bereiten Sie eine Ausnehmung in der Wand
(215,0 / 305,0 / 75,0 ) mm vor
3. Entfernen Sie den Ausbruch für den Kabelauslass.
4. Führen Sie das Versorgungskabel von der Seite durch den
Auslass der UP-Dose. Verwenden Sie einen passenden Wür-
genippel.
5. Führen Sie die UP-Dose in die Ausnehmung ein und ver-
meiden Sie Verformungen der UP-Dose.
6. Putzen sie die UP-Dose ordnungsgemäß ein und achten sie
auf eine gerade und wandbündige Installation.
7. Entfernen Sie nach den Verputzarbeiten den Kartonrahmen
und setzen Sie den Aluminiumrahmen auf!
2
Montageanleitung
miniDock Unterputzdose
1
Abmessung Ausfräsung UP-Dose (W/H/T): 215,0 / 305,0 / 75,0 mm ........ 8.46" / 12.00" / 2.95"
Einbau der UP Dose in Hohlwände
1. Setzen sie den Aluminiumrahmen (2) auf die Unterputzdose
(3) und verschrauben sie den Rahmen mit den im Lieferum
fang enthaltenen Montageschrauben (1) (3x20mm)
2. Bereiten Sie eine Ausnehmung in der Wand
(215,0 / 305,0 / 75,0 mm vor)
3. Entfernen Sie den Ausbruch für den Kabelauslass.
4. Führen Sie das Versorgungskabel von der Seite durch den
Auslass der UP-Dose. Verwenden Sie einen passenden Wür-
genippel.
5. Führen Sie die UP-Dose in die Ausnehmung ein. Fixieren
Sie die UP-Dose mit den Montageklammern bündig zur
Wand. Vermeiden Sie Verformungen der UP-Dose.
6. Schneiden Sie kleine Durchführungen in die Sicherheits-
streifen, die die Ausnehmungen für die Montageklammern
abdecken entfernen Sie die Sicherheitsstreifen nicht! Füh-
ren Sie die Montageklammern durch die Ausnehmungen
und schrauben Sie die Montageklammern fest. Achten sie
auf einen geraden, wandbündigen und verzugsfreien Sitz
der Unterputzdose. Es kann sonst zu mechanischen Proble-
men oder zu Problemen am Halt der Blende kommen.
4
3
2
