Sentiotec HWO-035NS-P Montage- Und Gebrauchsanweisung
Inhaltszusammenfassung für Sentiotec HWO-035NS-P

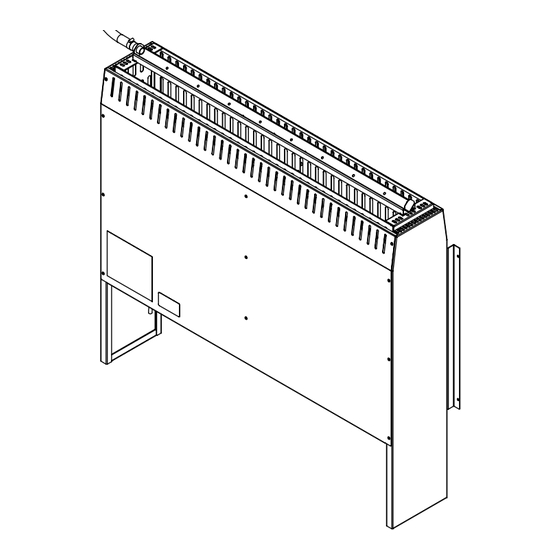

- Seite 1 Hinterwandofen HWO-035NS-P / HWO-035NS-Z HWO-045NS-P / HWO-045NS-Z HWO-060NS-P / HWO-060NS-Z HWO-080NS-P / HWO-080NS-Z HWO-090NS-P / HWO-090NS-Z HWO-105NS-P/ HWO-105NS-Z MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch Version 05/12 Ident-Nr. 50950060...
-
Seite 2: Inhaltsverzeichnis
Montage- und Gebrauchsanweisung S. 2/24 Inhaltsverzeichnis Allgemeine Sicherheits- und Montagehinweise Bestimmungsgemäßer Gebrauch Montage und elektrischer Anschluss - nur für Fachpersonal Bedienungsanleitung für den Benutzer Kundendienst Garantiebestimmungen Entsorgung Technische Daten Lieferumfang Ersatzteile WE DO IT FIRST. -
Seite 3: Allgemeine Sicherheits- Und Montagehinweise
Montage- und Gebrauchsanweisung S. 3/24 Allgemeine Sicherheits- und Montagehinweise Bedeutung der in der Montageanweisung verwendeten Zeichen: WARNUNG: bei Nichtbeachtung besteht die Möglichkeit einer schweren oder sogar tödlichen Verletzung. VORSICHT: bei Nichtbeachtung besteht die Möglichkeit von mittleren bis leichten Verletzungen oder Sachschäden. HINWEIS: gibt Anwendungstipps und nützliche Informationen. -
Seite 4: Bestimmungsgemäßer Gebrauch
Montage- und Gebrauchsanweisung S. 4/24 • Nur die für den Saunagebrauch zugelassenen Saunasteine verwenden. Saunasteine locker einlegen, bei zu dicht gepackten Saunasteinen besteht Überhitzungsgefahr. • Der Betrieb ohne Saunasteine ist nicht gestattet. • Achtung Verbrennungsgefahr. Das Gehäuse des Saunaofens sowie die Steine werden heiß. •... -
Seite 5: Montage Und Elektrischer Anschluss - Nur Für Fachpersonal
Montageanweisung nur für Fachpersonal S. 5/24 Montage und elektrischer Anschluss - nur für Fachpersonal Mindestabstände Mindestabstände-Vorne Mindestabstände-Seite Um einen gefahrlosen und korrekten Betrieb zu ermöglichen, müssen die in den Zeichnungen angegebenen Mindestabstände eingehalten werden. WE DO IT FIRST. -
Seite 6: Montage Des Ofenfühlers Mit Sicherheitstemperaturbegrenzer
Montageanweisung nur für Fachpersonal S. 6/24 Montage des Ofenfühlers mit Sicherheitstemperaturbegrenzer Bei den Hinterwandöfen von 8kW – 10,5kW ist zusätzlich ein Fühleradapter notwendig. Beachten Sie dazu unbedingt die Anweisungen unter „Montage Fühleradapter und Ofenfühler mit Sicherheitstemperaturbegrenzer“ Ofenfühler Entgegen zur Fühlermontage Ihres Saunasteuergerätes, wird der Ofenfühler wie in obiger Abbildung montiert. Montieren Sie den Ofenfühler S1 mittig über dem Ofen, 60mm (Fühlermitte) unterhalb des Schutzgitters. -
Seite 7: Befestigung Des Ofens An Der Saunawand
Montageanweisung nur für Fachpersonal S. 7/24 Schäden am Gerät: Montieren Sie den Fühleradapter und die Fühler nur mit einem Schraubendreher! Bei Einsatz eines Akkuschraubers besteht die Gefahr, dass der Fühleradapter oder der Fühler beschädigt wird. Befestigen Sie den Fühleradapter A (im Lieferumfang des Ofens enthalten) an der unter „Montage des Ofenfüh- lers mit Sicherheitstemperaturbegrenzer“... -
Seite 8: Verlegen Des Aufgussschlauches
Montageanweisung nur für Fachpersonal S. 8/24 Verlegen des Aufgussschlauches Achten Sie beim Verlegen des Schlauches auf ein durchgehendes Gefälle. Wasser, welches sich in Sen- ken sammelt kann nach längeren Betriebspausen zur beeinträchtigung der Luftqualität führen.! Montage Aufgussschale 1 ... Öffnen Sie die Schlauchschelle A vollständig und geben Sie diese über den Aufgussschlauch B 2 ... -
Seite 9: Elektrischer Anschluss Und Verdrahtungsschemata
Montageanweisung nur für Fachpersonal S. 9/24 Elektrischer Anschluss und Verdrahtungsschemata Für den ordnungsgemäßen Anschluss der Heizgeräte ist der Elektroinstallateur verantwortlich und somit ist eine Haftung durch den Hersteller ausgeschlossen! Verdrahtungsschemata U V W N U V W N zum Steuergerät zum Steuergerät 3,45kW 4,5kW... -
Seite 10: Anschluss Des Ofens Allgemeine Hinweise
Montageanweisung nur für Fachpersonal S. 10/24 U V W N U V W N zum Steuergerät zum Steuergerät 7,95kW 9,0kW HWO-080NS HWO-090NS U V W N zum Steuergerät 10,5kW HWO-105NS Anschluss des Ofens allgemeine Hinweise Verbinden Sie die Anschlüsse des Ofens, U – V - W – N – PE, mit den entsprechenden Abgängen der Steue- rung. - Seite 11 Montageanweisung nur für Fachpersonal S. 11/24 Anschluss HWO-035NS / HWO-045NS / HWO-054NS / HWO-060NS Lösen Sie die Schrauben 3 der Abdeckung 5. Ziehen Sie die Abdeckung 5 von der Anschlussbox 1 ab. Ziehen Sie das Kabel durch die Durchführung 4. Schließen Sie die Adern des Kabels an die entsprechenden Klemmen 2 an.
-
Seite 12: Platzierung Des Hinweisschildes Für Den Steinbehälter
Montageanweisung nur für Fachpersonal S. 12/24 Füllen des Steinbehälters Ziehen Sie die Aufgussrinne 1 vom Steinbehälter 2 nach oben ab.Schlichten Sie die dem Ofen entsprechende Stein- menge gleichmäßig in den Steinkorb 2. Die Schlichtung sollte locker sein. Wenden Sie keinesfalls Gewalt an. Dies kann zu irreparablen Schäden am Gerät führen. -
Seite 13: Wartung Und Pflege
Montageanweisung nur für Fachpersonal S. 13/24 Wartung und Pflege Ausheizen der Heizstäbe nach längeren Betriebspausen. Bei besonders feuchten Umgebungsbedingungen oder langen Betriebspausen kann es zu einer Anreicherung von Feuchtigkeit in den Heizstäben kommen. Dies ist ein physikalischer Fehler und kein Fehler des Herstellers. Die Anreicherung des Heizstabes mit Feuchtigkeit kann unter Umständen zum Auslösen des FI Schutzschalters führen. -
Seite 14: Bedienungsanleitung Für Den Benutzer
Gebrauchsanweisung für den Anwender S. 14/24 Bedienungsanleitung für den Benutzer Vergewissern Sie sich bei jeder Inbetriebnahme des Saunaheizgerätes, dass keine Gegenstände wie Tücher, Reinigungsmittel, etc. über dem Ofen oder in den Luftschächten abgelegt sind. Bei Nichtbeachtung besteht Brandgefahr! Aufguss Durch den Aufgussschlauch findet der Aufguss verzögert statt. Warten Sie nach jedem Füllen der Aufgussschale bis das Wasser vollständig durchgelaufen ist. -
Seite 15: Reinigen Der Aufgussrinne
Gebrauchsanweisung für den Anwender S. 15/24 Reinigen der Aufgussrinne 1 Kontrollieren Sie in regelmäßigen Abständen die Aufgussrinne 1 auf Kalkrückstände und Verschmutzung. Insbesondere nach einer längeren Betriebspause. Entnehmen Sie dazu die Aufgussrinne 1 aus dem Steinebe- hälter 2. Die Reinigung der Aufgussrinne 1 darf nur im ausge- bauten Zustand vorgenommen werden, da sonst die Gefahr be- steht, dass der Ofen durch heruntertropfendendes Reinigungs- mittel verschmutzt und dadurch nachhaltig geschädigt wird. -
Seite 16: Reinigen Der Auffangschale - Nur Premium Modelle
Es wird empfohlen, abhängig von den Umgebungsbedingungen, alle 5-6 Wochen das Saunaheizgerät für ca. 15min in Betrieb zu nehmen. Kundendienst Bitte tragen Sie Ihre Kundendienst-Adresse hier ein: ……………………..………………………………………………………………………………………………………... …………………………..…………………………………………………………………………………………………..…………………………..…………………………………………………………………………………………….. …….………………………………...…………………………………………………………………………………………. ……………………..………………………………………………………………………………………………………... sentiotec GmbH world of wellness Oberregauer Straße 48 A-4844 Regau T: +43 (0) 7672 27720-567 F: +43 (0) 7672 27720-801 E-Mail: support@sentiotec.com www.sentiotec.com WE DO IT FIRST. -
Seite 17: Garantiebestimmungen
Gebrauchsanweisung für den Anwender S. 17/24 Garantiebestimmungen sentiotec GmbH ist von der Qualität Ihrer Produkte überzeugt und davon wollen wir Sie in Zukunft profitieren lassen! Wir leisten daher 5 Jahre Garantie im privaten Bereich und 2 Jahre bei gewerblicher Nutzung. Voraussetzung für diese Garantieleistung: • Das Steuergerät und der Ofen wurden von einem autorisierten Fachbetrieb installiert; • Die Geräte werden gemäß der sentiotec-Bedienungsanleitungen bedient; • Der Garantieanspruch geht innerhalb der Garantiezeit bei sentiotec ein. Von der Garantie ausgenommen sind: Mängel oder Schäden, die durch einen nicht bestimmungsgemäßen Gebrauch entstanden sind. Die Garan- tiezeit beginnt ab der Rechnungserstellung des Kabinenherstellers. -
Seite 18: Technische Daten
Gebrauchsanweisung für den Anwender S. 18/24 Technische Daten HWO-035NS Abmessungen: siehe Abbildung Versorgung: 400Vac 3N 50/60Hz Leistungsaufnahme: 3,45kW Absicherung Zuleitung: 3x10A Mindestmaß der Be- und Entlüftung: 350mm x 20mm Kabinenvolumen: 4-5m³ Steinfüllung: 10kg Gewicht ohne Steinfüllung: 23kg HWO-045NS Abmessungen: siehe Abbildung Versorgung: 400Vac 3N 50/60Hz Leistungsaufnahme: 4,5kW Absicherung Zuleitung: 3x10A... -
Seite 19: Lieferumfang
Gebrauchsanweisung für den Anwender S. 19/24 HWO-080NS Abmessungen: siehe Abbildung Versorgung: 400Vac 3N 50/60Hz Leistungsaufnahme: 7,95kW Absicherung: 3x16A Mindestmaß der Be- und Entlüftung: 350mm x 35mm Kabinenvolumen: 7-9m³ Steinfüllung: 15kg Gewicht ohne Steinfüllung: 32kg HWO-090NS Abmessungen: siehe Abbildung Versorgung: 400Vac 3N 50/60Hz Leistungsaufnahme: 9,0kW Absicherung: 3x16A Mindestmaß... -
Seite 20: Ersatzteile
Montage- und Gebrauchsanweisung S. 20/24 Ersatzteile Die Ofentype und Seriennummer entnehmen Sie bitte dem Typenschild. Dieses befindet sich innen an der linken Ofenseite, unterhalb des Aufklebers für die Mindestabstände. Typenschild Platzierung Typenschild WE DO IT FIRST. - Seite 21 Montage- und Gebrauchsanweisung S. 21/24 Ersatzteile HWO-035NS - HWO-060NS Ofenschutzgitter 830 x 220mm 60300394 Aufgussrinne HWO-035NS bis 60300371 HWO-060NS Anschlussbox Einzelne Ersatzteile: siehe Ersatzteilliste Anschluss- b o x H W O - 0 3 5 N S b i s HWO-060NS Aufgussschlauch Silikon 1,5m 65950068...
- Seite 22 Montage- und Gebrauchsanweisung S. 22/24 Ersatzteile HWO-080 - HWO-105 Ofenschutzgitter 1120 x 220mm 60300390 Aufgussrinne HWO-080NS bis 60300387 HWO-105NS Anschlussbox Einzelne Ersatzteile: siehe Ersatzteilliste Anschluss- b o x H W O - 0 8 0 N S b i s HWO-105NS Aufgussschlauch Silikon 1,5m 65950068...
- Seite 23 Notitzen S. 23/24 NOTIZEN / NOTES / NOTE / NOTITIES ……………………………………………………………………………………………………………………………....…………………………………….………………………………………………………………………………..…… ..…..…………………………………………………………………………………………………………………………. ……...………………………………………………………………………………………………………………...………... ………..……………………………………………………………………………………………………………………...……………………………………………………………………………………………………………………………. ……...………………………………………………………………………………………………………………………….. ………..……………………………………………………………………………………………………………………... ……………..……………………………………………………………………………………………………………….. …………………..……………………………………………………………………………………………………………. ……………………..………………………………………………………………………………………………………... …………………………..…………………………………………………………………………………………………..…………………………..…………………………………………………………………………………………….. …….………………………………...…………………………………………………………………………………………. …….…………………………………..……………………………………………………………………………………... ……..……………………………………..…………………………………………………………………………………. …………………………..…………………………………………………………………………………………………..…………………………..…………………………………………………………………………………………….. …….………………………………...…………………………………………………………………………………………. …….…………………………………..……………………………………………………………………………………... ……..……………………………………..…………………………………………………………………………………. …….………………………………...…………………………………………………………………………………………. …….…………………………………..……………………………………………………………………………………... ……..……………………………………..…………………………………………………………………………………. WE DO IT FIRST.
-
Seite 24: Montage- Und Gebrauchsanweisung S
Montage- und Gebrauchsanweisung S. 24/24 sentiotec GmbH world of wellness Oberregauer Straße 48 4844 Regau, Austria T +43 (0) 7672/277 20-567 F +43 (0) 7672/277 20-801 E support@sentiotec.com www.sentiotec.com...
