Montageanleitungen
Werkzeug, das für die Montage benötigt wird:
Aus dem Karton nehmen
Nehmen.SIe.das.vollständig.zusammengebaute.Gerät.aus.dem.
Karton.
Die gesamte Montageanleitung wird nur
gegeben, wenn Sie einmal zur Reparatur
benötigt werden sollte. Dieses Gerät kommt
komplett zusammengebaut und betriebsbereit
zu Ihnen.
1.. Legen. Sie. eine. 1". Unterlegscheibe. über. die. Achse. am.
Walzenbaukörper.an.beiden.Enden.
Siehe.Abbildung.1.
2.. Legen. Sie. an. beiden. Enden. ein. Walzenlager. neben. eine.
Unterlegscheibe.
Siehe.Abbildung.1.
3..Als.nächstes.legen.Sie.den.Seitenholm.über.das.Walzenlager..
Siehe.Abbildung.1.

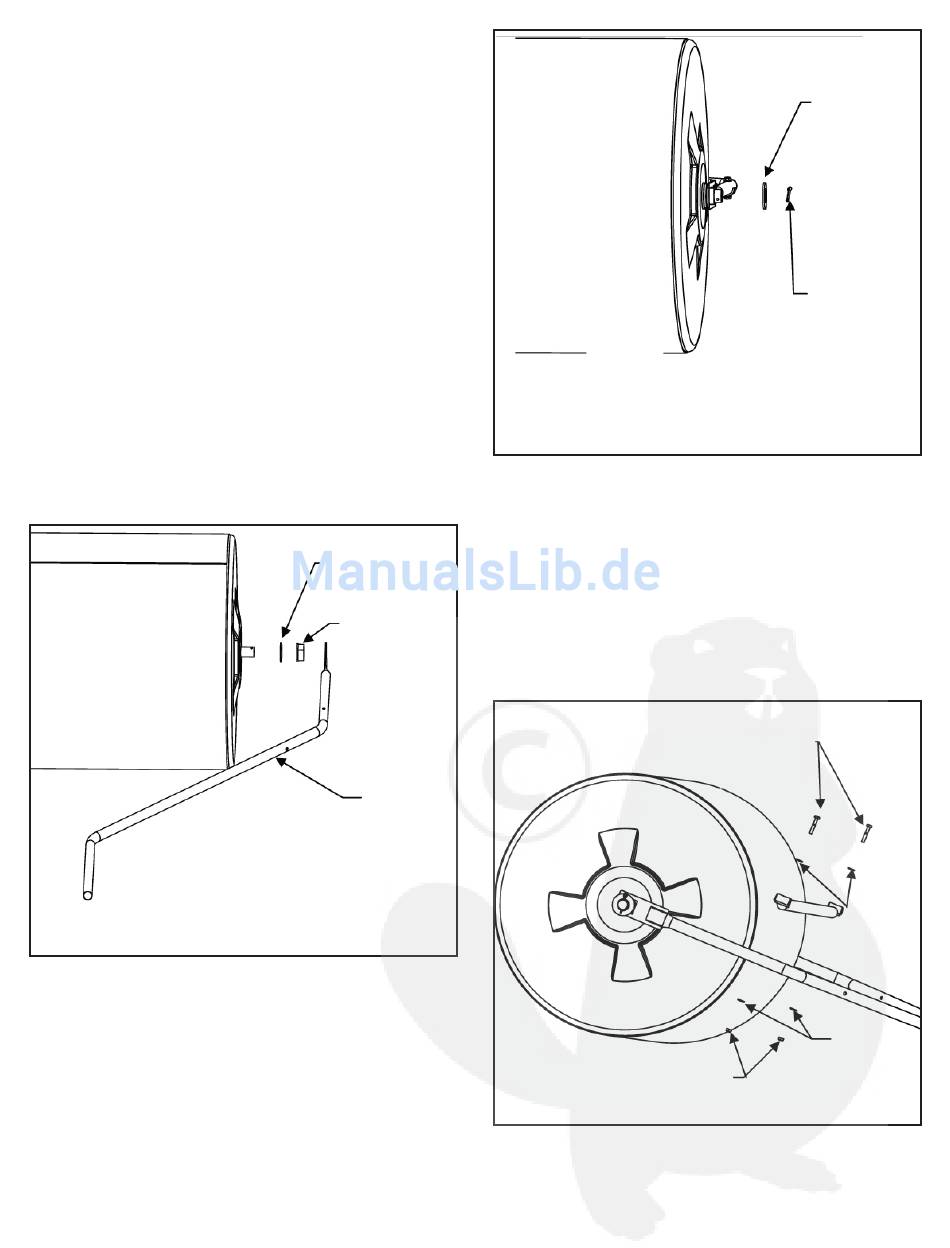

Abbildung 1
1.. Legen. Sie. eine. 1". Unterlegscheiben. außen. neben. den.
Seitenholm,.dann.setzen.Sie.einen..3/16".x.2.–.1/2".Splint.in.das.
Achsloch..Befestigen.Sie.sie.indem.Sie.dem.Splint.aufbiegen.
Siehe.Abbildung.2.
Abbildung 2
5.. Wiederholen. Sie. diesen. Vorgang. auf. der. anderen. Seite. der.
Achse.
6.. Befestigen. Sie. die. Querstrebe,. indem. Sie. zuerst. eine. 1/4". x.
1—1/2".Sechskantschraube.und.eine.1/4".Unterlegscheibe.Flat.
1" Unterlegscheibe
Washer. in. das. Loch. der. Querstrebe. einsetzen. und. dann. durch.
das.Loch.des.Seitenholms..Als.Nächstes.setzen.Sie.eine.weitere.
1/4". Unterlegscheibe. und. eine. 1/4". Nylock-Mutter. ein,. die. Sie.
Walzenlager
mit.den.Fingern.festziehen..Wiederholen.Sie.dies.auf.der.anderen.
Seite.des.Geräts.
Siehe.Abbildung.3.
Seitenholm
Abbildung 3

1/4" x 1-1/2" Sechskantkopfschraube
1/4" Nylock-Mutter
1" Unterlegscheibe
3/16" x 2-1/2"
Splint
1/4" Unterleg-
scheibe
1/4" Unterleg-
scheibe
