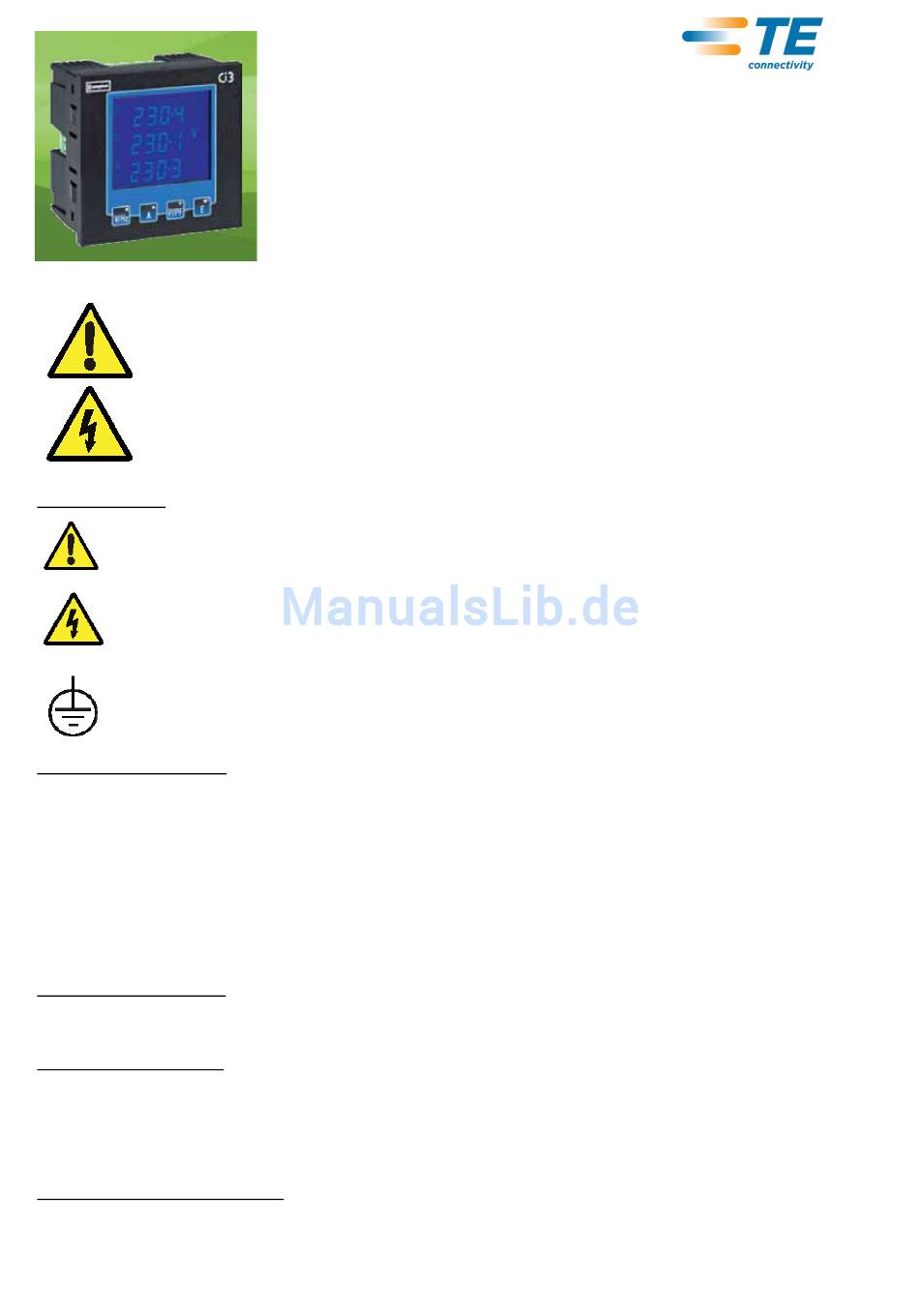

Achtung: Diese Bedienungsanleitung und Einbauanleitung enthält wichtige
Sicherheitshinweise. Der Errichter und Betreiber des Gerätes muss sich vor der
Installation oder Benutzung des Gerätes mit dieser Anleitung vertraut machen!
Achtung: Bei unsachgemäßer Handhabung besteht die Gefahr des elektrischen
Schlags!
Zeichenerklärung:
Warnung / Achtung ! Zugehörigen Text beachten.
Achtung ! Gefahr ! Bei unsachgemäßer Handhabung besteht die Gefahr des elektrischen Schlags.
Schutzleiteranschluss / PE Anschluss
1. Merkmale und Optionen
Das Multifunktionsmessgerät dient zur Erfassung, Darstellung und Übertragung in Niederspannungsanlagen mit einer
Nennspannung von max. 500V L-L (289V L/N), Stromanschluss über Niederspannungsstromwandler x/5A bei einer
Nennfrequenz von 45-66Hz. Weitere technische Daten sind im Kapitel „Spezifikation" enthalten.
Ab der Geräteversion Rev. 5 bzw. der Modulversion R5, ist das Multifunktionsmessgerät optional mit einer RS485-
Schnittstelle zur Kommunikation über das Modbus™ RTU oder Johnson Controls® Metasys® N2 Protokoll ausrüstbar.
Als weitere Option sind 1 oder 2 Halbleiterrelais zur Übertragung eines Impulssignals für elektrische Energie verfügbar.
Mögliche Kombinationen und daraus resultierende Bestellnummern sind in den entsprechenden Katalogunterlagen
verzeichnet. Weitere Informationen erhalten Sie von Ihrer nächstgelegenen Serviceniederlassung. Kontaktinformationen
finden Sie im Kapitel „Hersteller und Kontaktinformationen" In dieser Anleitung enthaltene Markennamen gehören den
jeweiligen Eigentümern. Alle Markennamen werden anerkannt.
1.1 Versorgungsspannung
Zum Betrieb benötigt das Multifunktionsmessgerät eine, vorzugsweise von der Messspannung separierte,
Versorgungsspannung im Bereich von 110 – 400 V AC oder 120 - 350V DC.
1.2 RS485 Modul (Option)
Optional ist ein Steckmodul mit RS485-Anschluss zur Kommunikation über das Modbus™ RTU bzw. das Johnson
Controls® Metasys® N2 Protokoll erhältlich. Über dieses Modul können Werte des Multifunktionsmessgerätes an
andere Systeme zur Erfassung und Überwachung übertragen werden. Maximal kann ein RS485 Modul am
Multifunktionsmessgerät angebracht werden. Informationen zur Einstellung des Moduls sind im entsprechenden Kapitel
angeführt. Weitere Informationen zur Kommunikation finden Sie im Kommunikationshandbuch zum Integra Ci3.
1.3 Modul Impulsausgang (Option)
Optional können 1 oder 2, einzeln erhältliche, Steckmodule mit Impulsausgang zur Übertragung von Energiewerten am
Multifunktionsmessgerät angebracht werden. Informationen zur Einstellung des Moduls sind im entsprechenden Kapitel
angeführt.
Bedienungs- und Einbauanleitung Crompton Instruments Integra Ci3 Multifunktionsmessgerät
Seite 1 von 19 19.05.2011 CI-EPP-DE-BEA Ci3 V7
Crompton Instruments Integra Ci3
Multifunktionsmessgerät
Bedienungsanleitung und Einbauanleitung
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für TE Ci3
- Seite 1 Systeme zur Erfassung und Überwachung übertragen werden. Maximal kann ein RS485 Modul am Multifunktionsmessgerät angebracht werden. Informationen zur Einstellung des Moduls sind im entsprechenden Kapitel angeführt. Weitere Informationen zur Kommunikation finden Sie im Kommunikationshandbuch zum Integra Ci3. 1.3 Modul Impulsausgang (Option) Optional können 1 oder 2, einzeln erhältliche, Steckmodule mit Impulsausgang zur Übertragung von Energiewerten am...
-
Seite 2: Einschaltbildschirm
2. Anzeige: Die Firmwareversion des Multifunktionsmessgerätes wird angezeigt. 3. Anzeige: Zeigt das Ergebnis des Einschaltselbsttests des Multifunktionsmessgerätes. Danach schaltet das Gerät zur ersten Messwertanzeige und zeigt die Spannungswerte. Bedienungs- und Einbauanleitung Crompton Instruments Integra Ci3 Multifunktionsmessgerät Seite 2 von 19 19.05.2011 CI-EPP-DE-BEA Ci3 V7... - Seite 3 I %THD* L2 I %THD* L2 (%THD Strom L2) (%THD Strom L2) I %THD* L3 I %THD* L3 (%THD Strom L3) (%THD Strom L3) Bedienungs- und Einbauanleitung Crompton Instruments Integra Ci3 Multifunktionsmessgerät Seite 3 von 19 19.05.2011 CI-EPP-DE-BEA Ci3 V7...
-
Seite 4: Eingabe Von Ziffern
Die Einstellungen am Multifunktionsmessgerät erfolgen über die Fronttasten oder über die Konfigurationssoftware zum Crompton Instruments Integra Ci3. Die Software ist separat verfügbar und nur bei am Multifunktionsmessgerät vorhandenem RS485 Modul, unter zur Hilfenahme eines PC verwendbar. Nachfolgend wird die Einstellung über die Fronttasten am Multifunktionsmessgerät beschrieben. - Seite 5 4. Menustruktur Bedienungs- und Einbauanleitung Crompton Instruments Integra Ci3 Multifunktionsmessgerät Seite 5 von 19 19.05.2011 CI-EPP-DE-BEA Ci3 V7...
-
Seite 6: Navigation Im Menu
Wert der einzelnen Ziffer gewählt. Die Bestätigung erfolgt mit der Taste Diese Prozedur muss für alle 4 Ziffern vorgenommen werden. Ist die letzte Ziffer eingestellt wird „SET“ dargestellt. Bedienungs- und Einbauanleitung Crompton Instruments Integra Ci3 Multifunktionsmessgerät Seite 6 von 19 19.05.2011 CI-EPP-DE-BEA Ci3 V7... -
Seite 7: Rückstellung (Reset) - Rset
In dieser Darstellung werden die Einstellungen für die optionale RS485-Schnittstelle vorgenommen, welche es ermöglicht, über das Modbus™ oder, ab Geräterevision 5, das Johnson Controls® Metasys® N2 Protokoll zu kommunizieren. Frühere Versionen des Multifunktionsmessinstruments Integra Ci3 verfügen nur über die Kommunikation via Modbus™ RTU. Diese Einstellungen sind auch bei nicht vorhandener Schnittstelle möglich. -
Seite 8: Einstellung Der Baudrate - Baud
5.6.1 PROT (Protokoll) Ab Geräterevision 5 des Crompton Instruments CI3, kann dass Multifunktionsmessgerät zur Kommunikation über die optionale RS485 Schnittstelle via Modbus™ RTU bzw. alternativ Johnson Controls® Metasys® N2 verwendet werden Mit den Tasten kann aus folgenden Werten gewählt werden: Modb: Modbus™... -
Seite 9: Einstellung Der Gerätadresse - Addr
Multifunktionsmessgerät nicht vorgenommen werden. Dies ist nur bei vorhandener RS485 Schnittstelle bei Einbindung in ein Modbus™ RTU Netzwerk möglich. Weiter Informationen dazu, wie auch zu den einzelnen Registern der Modbus™ Adressierung sind im „Crompton Instruments Integra Ci3 Kommunikationshandbuch“ enthalten. 5.7 Einstellung des Relaisausgangs / der Relaisausgänge – RLY In dieser Darstellung werden die Einstellungen zu den optionalen Ausgangsrelais (Impulsausgänge für Energie) -
Seite 10: Impulswertigkeit - Rate
TOGL Bei Anwahl mit der Taste blinken zwei unterschiedliche Anzeigemodi im Wechsel. Dies unterstützt bei der Feststellung, ob sich einzelne Segment ggf. nicht abschalten. Bedienungs- und Einbauanleitung Crompton Instruments Integra Ci3 Multifunktionsmessgerät Seite 10 von 19 19.05.2011 CI-EPP-DE-BEA Ci3 V7... - Seite 11 Spitzenlasten verwendet. Häufig wird diese Funktion mit Bimetall–Maximalanzeigen realisiert. Diese Anzeigen mitteln den geflossenen Strom, bzw. die abgenommen Leistung über einen vordefinierten Zeitraum, um die thermische Last des Bedarfs der Verbraucheranlage wiederzugeben. Im Multifunktionsmessgerät Crompton Instruments Integra Ci3 wird ein Schiebefensteralgorhythmus zur Nachbildung der thermischen Funktion eines Bimetallmesswerkes verwendet.
-
Seite 12: Test Der Phasenfolge
Im Gegensatz dazu muss die Relation von I1 zu L1-L2 im Messfenster 330 +/- 48 Grad, die Relation I2 zu L1-L2 im Messfenster 90 +/- 48 Grad und die Relation I3 zu L1-L2 im Messfenster 210 +/- 48 Grad liegen, um die Anzeige I132 darzustellen. Bedienungs- und Einbauanleitung Crompton Instruments Integra Ci3 Multifunktionsmessgerät Seite 12 von 19 19.05.2011 CI-EPP-DE-BEA Ci3 V7... -
Seite 13: Überprüfung Und Reinigung
Betrieb, Normalbedingungen in Messkategorie III, Verschmutzungsgrad 2, für angegebene Nennspannung, getrennt. An die Hilfskreise dürfen nur solche Geräte angeschlossen werden, die im normalen Betrieb keine unter Spannung stehenden zugänglichen Teile aufweisen. Die Isolierung solcher Hilfskreise muss für die höchste an das Messinstrument anschließbare Spannung ausgelegt und auch für den Fehlerfall geeignet sein. -
Seite 14: Entnahme Aus Der Verpackung, Einbauort Und Montage
Hochfrequenz-(HF)-Felder, diese und andere Verbindungen mit HF-Schutzbeschaltungen, wie Ferritkernen oder Filtern zu versehen. Es ist übliche Praxis, empfindliche elektronische Geräte, die kritische Funktionen erfüllen, sicherheitshalber in EMV sichere Gehäusen einzubauen, um sie vor elektrischen Störfeldern zu schützen, die zu Funktionsstörungen führen können. -
Seite 15: Versorgungsspannung
8.3.1 Anschluss im 1 Phase 2 Leiter und im 3 Phasen 3 Leiter Netz 1 PHASE 2 LEITER 1 PHASE 2 LEITER Die sekundären Anschlüsse „S2“ der Stromwandler sind im Multifunktionsmessgerät Integra Ci3 verbunden. Daher ist nur ein Schutzleiteranschluss vorzusehen. -
Seite 16: Anschluss Im 3 Phasen 4 Leiter Netz
8.3.2 Anschluss im 3 Phasen 4 Leiter Netz Die sekundären Anschlüsse „S2“ der Stromwandler sind im Multifunktionsmessgerät Integra Ci3 verbunden. Daher ist nur ein Schutzleiteranschluss vorzusehen. 8.3.3 Anschluss der optionalen Ausgangsmodule Bedienungs- und Einbauanleitung Crompton Instruments Integra Ci3 Multifunktionsmessgerät Seite 16 von 19 19.05.2011 CI-EPP-DE-BEA Ci3 V7... -
Seite 17: Genauigkeit
Schutzart frontseitig IP52 Erhöhte Schutzart frontseitig IP54 bei Verwendung von Zusatzdichtung Schutzart rückseitig IP30 Gehäusematerial Polycarbonat nach UL94V0 Gewicht 300 g Anschlussklemmen Kastenklemmen 0,05-2,5 mm Bedienungs- und Einbauanleitung Crompton Instruments Integra Ci3 Multifunktionsmessgerät Seite 17 von 19 19.05.2011 CI-EPP-DE-BEA Ci3 V7... -
Seite 18: Ausschnittabmessungen
Messeingängen, Kommunikationsausgängen und Versorgungs- Spannung. Versorgungsspannung und Messeingängen 10 Abmessungen 10.1 Geräteabmessungen Wichtiger Hinweis: Integra Ci3 Multifunktionsmessgeräte ab der Rev. 5, bzw. Optionsmodule ab R5 verfügen über andere Einbaumaße. Siehe nebenstehende Zeichnung. Multifunktionsmessgeräte Integra Ci3, bzw. optionale Steckmodule der Rev. 5 sind mechanisch nicht mit früheren Versionen... - Seite 19 Im Falle von potenziellen Unklarheiten oder Fragen zögern Sie bitte nicht, uns zur Klärung zu kontaktieren. TE Logo und TE Connectivity sind Marken. Crompton ist eine eingetragene Marke der Crompton Parkinson Ltd. und wird von Tyco Electronics in Lizenz genutzt. Modbus ist eine Marke. Johnson Controls und Metasys sind Marken.
