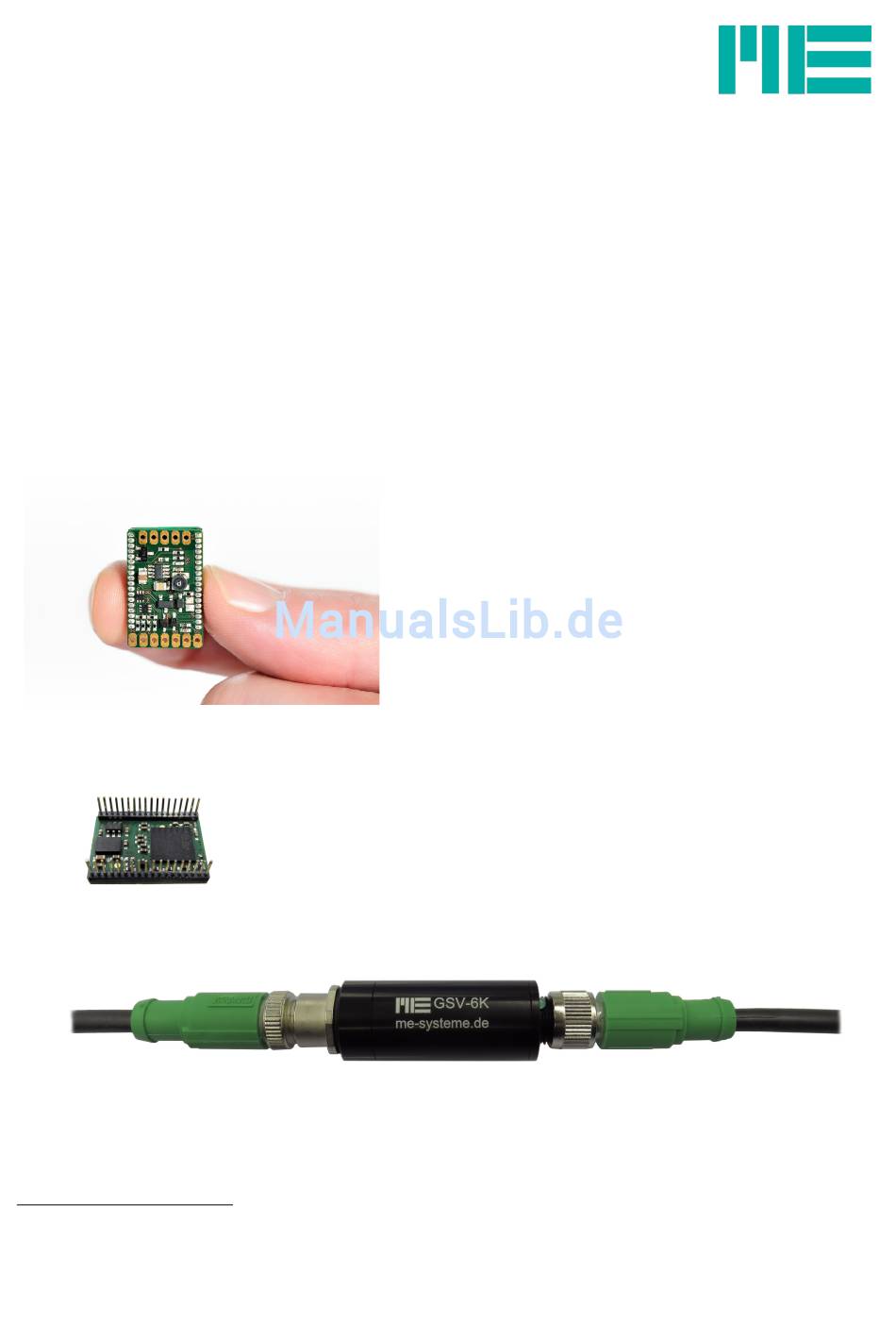

- Seite 1 1...6-Kanal Messverstärker GSV-6 GSV-6CPU, GSV-6L, GSV-6K Bedienungsanleitung GSV-6L: 12V/24V Versorgung, Ausgang Strom / Spannung GSV-6CPU: 3.7V Versorgung, Ausgang 0...3V; CAN, UART, 6x ADC GSV-6K: 12V/24V Versorgung, Ausgang Strom / Spannung Stand: 23.02.2018 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de...
-
Seite 2: Inhaltsverzeichnis
Funktionen............................. 9 GSV-6K.............................. 11 Beschreibung..........................11 Funktionen...........................11 Abmessungen..........................11 Anschlussbelegung........................12 5-polige Buchse........................12 5-poliger Stecker........................12 Anhang.............................. 13 Technische Daten GSV-6CPU....................13 Technische Daten GSV-6L / GSV-6K..................14 Werkseinstellungen........................15 Changelog............................ 16 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69... -
Seite 3: Gsv-6Cpu
Fläche. Das Herzstück des GSV-6 ist eine Leiterplatte in den Abmessungen 19mm x 14mm. Diese "GSV-6CPU" stellt alle erforderlichen Funktionen für den Aufbau eines 1- bis 6- Kanal Messverstärkers bereit. Über zwei 18-polige Stiftleisten im Rastermaß 1.0 werden Anschlussfelder und Funktionen für weitere Anwendungen ergänzt: UART zu Bluetooth, CAN Bus Treiber, GPRS-Modem,... -
Seite 4: Abmessungen
Das GSV-6 CPU Modul ist konfigurierbar über eine UART Konfigurationsschnittstelle. Zusätzlich besteht die Möglichkeit zur Konfiguration der wichtigsten Einstellungen mit Hilfe der Leitungen Tara und Scale. Die Logikpegel beim GSV-6CPU sind LVTTL 3.3V. Anschlussbelegung Abbildung 2: Anschlussbelegung GSV-6CPU ME-Meßsysteme GmbH Neuendorfstr. -
Seite 5: Konfigurationsschnittstelle
Funktion Bemerkung leiste Vcc_IN Spannungsversorgung 3,6 V ...5,5 V Masse Spannungsversorgung Supply_Warning Zur Abschaltung externer Hardware Mit Vcc_IN zu verbinden ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 6: Ein- Ausgänge
4mA, 200 gelesen", "Parameter aktiv", "Parameter gesetzt", "Gradientanzeige". Vorwiderstand; Temperatur- Typ TMP102, -40°C ...+125°C, ±3°C; sensor Die Logikpegel beim GSV-6CPU sind LVTTL 3.3V. ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69... -
Seite 7: Gsv-6L
GSV-6L Abbildung 4: GSV-6L Beschreibung Der Messverstärker GSV-6L ergänzt die GSV-6CPU durch einen konfigurierbaren Analogausgang. Der GSV-6L ist konzipiert für die Integration in Sensoren und in die Integration in Gehäuse mit kleinstmöglichen Abmessungen, wie z.B. Steckergehäuse, Typ "GSV-6K". Auch nach dem Verguss lassen sich alle Eigenschaften des GSV-6L über zwei Steuerleitung "Tara"... -
Seite 8: Abmessungen
Brückenspeisung (AGND) Schwellwertausgang, OpenDrain 200mA, 30V 7-polige Anschlussleiste Bezeichnung Funktion Bemerkung Anschluss für LED max. 4mA, 200 Ohm Vorwiderstand; Masse Versorgungsspannung ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 9: Funktionen
Steuerleitung für "Tara" bzw. "UP" High Aktiv; Zeitdauer wie GSV- 6CPU, Signalpegel: Versorgungsspannung TEDS Eingang für TEDS wie GSV-6CPU Funktionen Die Funktionen sind einstellbar mit Hilfe der Steuerleitungen "Tara" und "Scale". Ein Simulator für die Konfiguration des GSV-6 über Steuerleitungen ist unter https://www.me-systeme.de/produkte/elektronik/gsv-6/anleitungen/ba-clickrclackr.pdf Funktion Einstellungen Analogausgang "Typ"... - Seite 10 Durch Anwählen dieses Menüpunkts werden die Voreinstellungen des Auslieferzustandes geladen. ±10V, 2 mV/V, 100Hz, Istwert-Anzeige, TEDS aktiv, nicht invertierte Anzeige, ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de...
-
Seite 11: Gsv-6K
Konfiguration geändert werden. Funktionen(Seite 9). Als Signalpegel für die digitalen Eingänge „Tara“ und „Scale“ wird beim GSV-6K die Versorgungsspannung verwendet, mindestens allerdings 9V. Abmessungen ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 12: Anschlussbelegung
Analogausgang 4...20mA / ±10V weiß weiß Masse grün blau Tara (Steuereingang für Nullabgleich) gelb schwarz Scale (Steuereingang für Autoscale) grau grau ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 13: Anhang
Anhang Technische Daten GSV-6CPU Genauigkeit Genauigkeitsklasse Auflösung DMS-Eingang, Vollbrücke 60 ... 20000 Eingangsempfindlichkeit (FS) 0,1 ... 8 (konfigurierbar) mV/V Gleichtaktunterdrückung DC-60Hz 5 kHz Rauschamplitude "Pk-Pk" 1 Hz 20 µV/V ( 2 mV/V / 10000) 10 Hz 31 µV/V (2 mV/V / 6500) 100 Hz 80 µV/V (2 mV/V / 2500) -
Seite 14: Technische Daten Gsv-6L / Gsv-6K
10 ...25000 Abtastfrequenz Einstellbereich Mittelwertfilter 0.1 ...25000 Ausgänge Brückenspeisespannung Volt Strombelastbarkeit Kurzschlussfestigkeit Analogausgang konfiguruierbar Auflösung 13 Bit Ausgangswiderstand 0,12 max. Ausgangsstrom ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 15: Werkseinstellungen
Pegel für Schwellwertgeber 1 Nullabgleich nicht flüchtig TEDS aktiviert Spitzenwertausgabe inaktiv Gradient ±1 (mV/V) / s Konfigurationsschnittstelle 115200 Baud, 8n1 ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... -
Seite 16: Changelog
Analog Eingang 1.5V +- 1.45V 01.02.18 GSV-6L, Schreibfehler korrigiert, Tabelle 7-polige Anschlussleiste 23.02.18 Signalpegel für Steuereingänge dokumentiert bei GSV-6L und GSV- ME-Meßsysteme GmbH Neuendorfstr. 18a Tel.: +49 3302 89824 60 Mail: info@me-systeme.de 16761 Hennigsdorf Fax: +49 3302 89824 69 Web: www.me-systeme.de... - Seite 17 Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Eigenschaftszusicherung im Sinne des §459 Abs. 2, BGB, dar und begründen keine Haftung. Made in Germany Copyright © 2018 ME-Meßsysteme GmbH Printed in Germany...
