D
Montage- und Gebrauchsanweisung
DTR 350 C/W, DTR 500 C/W Handtuchtrockner
1. Wichtige Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten Informa-
tionen aufmerksam durch. Bewahren Sie diese Anweisung
sorgfältig auf und geben Sie diese gegebenenfalls an Nach-
besitzer weiter.
− Der Handtuchtrockner darf nur innerhalb geschlossener
Räume zum Trocknen und Anwärmen von Handtüchern
und Kleidungsstücken verwendet werden, die durch Was-
ser angefeuchtet worden sind.
− Das Gerät darf keinem Strahlwasser, z.B. beim Reinigen
von Wänden, ausgesetzt werden
− Zur Gewährleistung eines sicheren Betriebes das Gerät
nur nach den Angaben der Betriebsanweisung montieren
und anschließen.
− Bei Festanschluss ist das Gerät nach den geltenden Si-
cherheitsvorschriften von einer Fachkraft zu installieren.
− Reparaturen und Eingriffe in das Gerät dürfen nur von
einer Fachkraft bzw. dem Kundendienst ausgeführt wer-
den.
− Im Fehlerfall (z.B. Gerät oder Zuleitung beschädigt, keine
Funktion) Gerät vom Netz trennen. Sicherung ausschal-
ten.
− Bei längerer Außerbetriebnahme das Gerät vom Netz
trennen.
− Vorsicht! Außenflächen werden bei Betrieb heiß.
− Heizgerät nicht durch Kinder oder andere Personen
betreiben, die nicht in der Lage sind, das Gerät sicher zu
benutzen. Sicherstellen, dass Kinder nicht am Gerät spie-
len.
− Gerät nicht in Räumen benutzen, in denen entzündliche
Gase oder Flüssigkeiten gelagert oder verwendet werden.
− Die angegebenen Mindestabstände sind einzuhalten.
− Auf die Einhaltung der geltenden Sicherheitsvorschriften
in Bade-, Duschräumen, Schwimmbädern usw. wird be-
sonders hingewiesen.

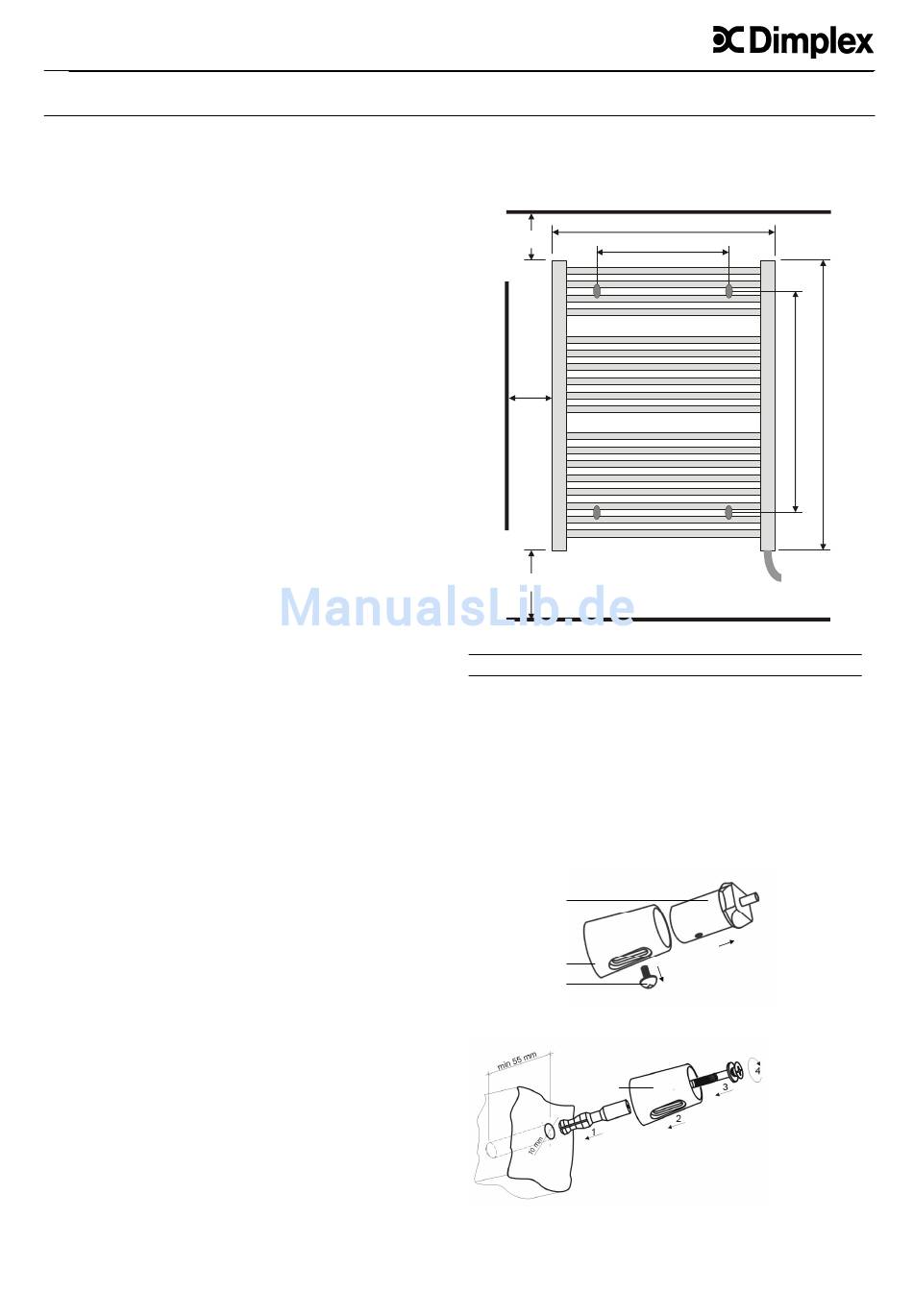

2. Mindestabstände, Montage
Das Heizgerät darf nur in senkrechter Anordnung wie im Bild
gezeigt, an einer senkrechten Wand montiert und betrieben
werden.
Bei der Montage sind die Schutzbereiche nach VDE 0100 Teil
701 zwingend zu beachten.
Die Montage des Gerätes darf nur im Schutzbereich 2 oder
außerhalb des Schutzbereichs erfolgen. Der Gerätestecker
ist nicht spritzwassergeschützt und darf daher nur außerhalb
des Schutzbereichs angeschlossen werden.
Das Gerät ist so zu installieren, dass es nicht von einer sich
in der Badewanne oder unter der Dusche befindlichen Person
berührt werden können.
Um Gefahren für Kleinkinder durch ungewollte Berührungen
zu vermeiden, muss die unterste Strebe des Heizgerätes
mindestens 600 mm vom Fußboden entfernt sein.
Das Gerät nicht unmittelbar unterhalb einer Wandsteckdose
anbringen. Die Netzanschlussdose bzw. der Gerätestecker
muss nach der Montage zugänglich sein.
Die in der Montageskizze angegebenen Mindestabstände
sind unbedingt einzuhalten.
Die mitgelieferten Wandhalter müssen verwendet werden.
Das Heizgerät muss mit 4 Haltern an der Wand befestigt wer-
den.
Bitte vor Montage prüfen, ob die beiliegenden Schrauben und
Dübel für das Mauerwerk geeignet sind.
Alle Maßangaben in mm.
100
E
600
Typ Maß A
DTR 350 380
DTR 500 380
Gerätetiefe einstellbar im Bereich 95 – 115 mm
Montageablauf:
I Bohrlöcher für Wandhalter waagrecht im oben angegebenen
Abstand an der Befestigungswand anzeichnen.
Mindestabstände beachten.
II Löcher bohren und dübeln.
III Innensechskant-Schraube (a) am Wandhalter vollständig
herausschrauben um die beiden Wandhalterhülsen zu tren-
nen.
c
b
a
IV Äußere Wandhalterhülsen (b) an der Befestigungswand
festschrauben.
b
V Kappe der inneren Wandhalterhülse entfernen.
Mutter herausschrauben und Klemmstück abnehmen.
1
dtr_ba 08/09/D
C
A
Maß B Maß C Maß D
625 602 843
1188 602 1406
D
B
Maß E
50
150
