BN-Schnittstelle
Modellname:
40VCBB1-8FJEE
Hinweis: Carrier ist bestrebt, seine Produkte kontinuierlich zu verbessern, um die höchsten Qualitäts- und
Zuverlässigkeitsstandards zu gewährleisten und die lokalen Vorschriften und Marktanforderungen
zu erfüllen. Alle Funktionen und technischen Daten können ohne vorherige Ankündigung geändert
werden.
Durch das Scannen des QR CODE erhalten Sie Zugang zur Installations- und Benutzeranleitung auf der Website.
https://www.carrier.com/commercial/en/eu/products/vrf-systems/
Installationshandbuch
Zentrales Steuergerät
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Carrier 40VCBB1-8FJEE

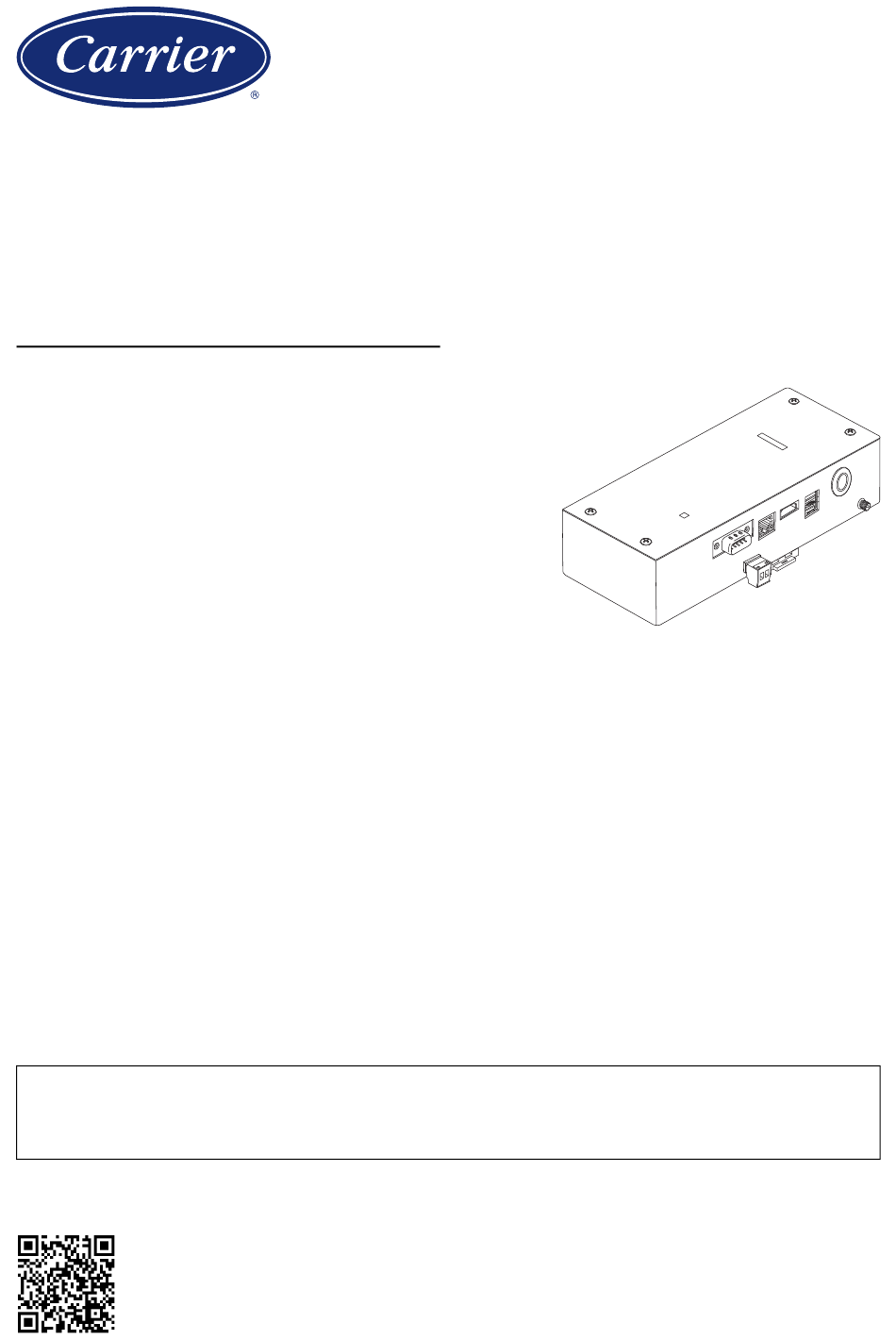

  • Seite 1 Zentrales Steuergerät BN-Schnittstelle Modellname: 40VCBB1-8FJEE Hinweis: Carrier ist bestrebt, seine Produkte kontinuierlich zu verbessern, um die höchsten Qualitäts- und Zuverlässigkeitsstandards zu gewährleisten und die lokalen Vorschriften und Marktanforderungen zu erfüllen. Alle Funktionen und technischen Daten können ohne vorherige Ankündigung geändert werden.

  • Seite 2: Inhaltsverzeichnis

    BN-Schnittstelle Installationshandbuch Inhalt Sicherheitshinweise ............2 Einleitung .

  • Seite 3: Sicherheitshinweise

    BN-Schnittstelle Installationshandbuch Sicherheitshinweise Die folgenden Anweisungen müssen unbedingt beachtet werden. • Lesen Sie diese „Sicherheitshinweise“ vor der Installation aufmerksam durch und achten Sie bei der Installation auf sichere Ausführung der Arbeiten. • Diese Vorsichtshinweise enthalten wichtige, die Sicherheit betreffende Informationen. •...

  • Seite 4: Einleitung

    BN-Schnittstelle Installationshandbuch Einleitung  Überblick Die BN-Schnittstelle bezieht sich auf Geräte, die zur Steuerung von Gebäudeverwaltungssystemen (lokal bereitgestellt) und Klimaanlagen „TU2C-LINK Uh Line (im folgenden Uh Line genannt) kompatibler Modelle“ durch Kommunikation über ein Netzwerk verwendet werden, um eine zentrale Steuerung zu ermöglichen. ...
  • Seite 5 BN-Schnittstelle Installationshandbuch (Netzteil) 1500,0±20,0 110,0±0,5 31,5 FERRIT BEI BEDARF 33,0±0,5 30±5 29,6±0,5 KABEL NR.:1185 KABELMASSEINHEIT:16AWG +0,15 -0,0 (SCHWARZ) Ø12,0±0,5 SPEZ LABEL Ø5,5±0,1 Ø2,5 +0,1 ANFORDERUNG Netzkabel für die BN-Schnittstelle ist nicht mitgeliefert. Schließen Sie ein zweiadriges Netzkabel an, das die örtlich vorgeschriebenen Bedingungen erfüllt.

  • Seite 6: Installation

    BN-Schnittstelle Installationshandbuch Installation ANFORDERUNG Installieren Sie das Gerät nicht in einer der folgenden Stellen. • Feuchter oder nasser Ort • Staubiger Ort • Ort, der direkter Sonneneinstrahlung ausgesetzt ist • Ort, wo es einen Fernseher oder Radio in einem Meter Abstand gibt •...

  • Seite 7: Installationsplatz Und Wartungsplatz

    BN-Schnittstelle Installationshandbuch  Installationsplatz und Wartungsplatz Achten Sie bei der Montage darauf, dass an einer Seite genügend Platz für den Anschluss durch Kabelanschlussöffnungen und oben ein ausreichender Zugang für die Wartung vorhanden ist. Bei den übrigen Seiten ist kein Abstand zu nebenstehenden Geräten erforderlich.

  • Seite 8: Strom- Und Signalkabelanschlüsse

    BN-Schnittstelle Installationshandbuch Strom- und Signalkabelanschlüsse  Kabel Verwenden Sie die folgenden Kabel für Signalleitungen. (lokal bereitgestellt) Leitung Beschreibung 2-adriges abgeschirmtes Kabel Für Uh Line Drahtgrößenzahl Siehe unter „Auslegung der Steuerleitungen“ (P.10 - P.12). Länge LAN-Kabel (höher als Kategorie 5, UTP) Die sachgerechte Verwendung von Straight-Kabel/Cross-Kabel muss dem ®...

  • Seite 9: Beispiel Einer Anlagenverkabelung

    BN-Schnittstelle Installationshandbuch  Beispiel einer Anlagenverkabelung BN-Schnittstelle Netzteil Stromversorgung Touch Screen Controller 40VCC73-8FJEE LINK2 LINK1 Gebäudeverwaltungssystem Uh Line / TCC-LINK Außengerät Außengerät Innengerät Fernbedienung Innengerät Fernbedienung...
  • Seite 10 BN-Schnittstelle Installationshandbuch Abschlusswiderstands-Einstellung • Einstellung des TU2C-LINK / TCC-LINK-Abschlusswiderstandes ..<Für TCC-LINK> Lassen Sie nur 1 Leitung des abschlusswiderstand auf der Schnittstellenkarte des Außengeräts (mittleres Gerät) EIN- geschaltet und schalten Sie alle anderen AUS. (Die Position des SW finden Sie auf dem Schaltplan am Außengerät.) <Für TU2C-LINK>...

  • Seite 11: Auslegung Der Steuerleitungen

    BN-Schnittstelle Installationshandbuch  Auslegung der Steuerleitungen Wenden Sie sich bezüglich der Kommunikationsart an Ihren Händler vor Ort. HINWEIS Die Geräte, die angezeigt werden können, können je nach Land oder Region abweichen. Für Einzelheiten wenden Sie sich an unseren Vertrieb. Wenn das angeschlossene Außengerät das TU2C-LINK-Protokoll verwendet Befolgen Sie die Verdrahtungsspezifikationen in der nachstehenden Tabelle, auch wenn die angeschlossenen Raumgeräte oder Fernbedienungen eine Mischung aus TU2C-LINK-Protokoll und TCC-LINK-Protokoll aufweisen.
  • Seite 12 BN-Schnittstelle Installationshandbuch Wenn die angeschlossenen Außengeräte das TCC-LINK-Protokoll verwenden Kabelspezifikationen Steuerleitung Punkt Steuerleitung zwischen den Innen- und Außengeräten und der zentralen Steuerleitung 1,25 mm (bis zu 1.000 m) Kabeldurchmesser 2,0 mm (bis zu 2.000 m) Kabeltyp 2-adrig, nicht polarisiert Verwendbare Kabeltypen Abgeschirmtes Kabel ANFORDERUNG Verwenden Sie zur Verkabelung der Steuerleitung zwischen den Innen- und Außengeräten/der zentralen Steuerleitung und der...
  • Seite 13 BN-Schnittstelle Installationshandbuch Anschließen an ein vorheriges Modell einer Leichtgewerbe Klimaanlage, eines Luft/Luft- Wärmetauschers, eine Luft/Wasser-Wärmepumpe oder eines Mehrzwecksteuergeräts Befolgen Sie die Verdrahtungsspezifikationen in der nachstehenden Tabelle, auch wenn die angeschlossenen Raumgeräte oder Fernbedienungen eine Mischung aus TU2C-LINK-Protokoll und TCC-LINK-Protokoll aufweisen. Kabelspezifikationen Steuerleitung Punkt...

  • Seite 14: Einstellungen

    BN-Schnittstelle Installationshandbuch Einstellungen 3-1. Schaltereinstellung SW100 Einstellschalter für Uh Line-Abschlusswiderstand bit1: verwenden, bit2: nicht verwenden Siehe unter „Abschlusswiderstands-Einstellung“ (P.9). Shutdown button Taste für Abschaltfunktion / Klimaanlagen-Suchmodus-Funktion Diese Taste verwenden, um den BACnet-Prozess und den Netzwerkprozess der BN-Schnittstelle zu stoppen oder um im Klimaanlagen-Suchmodus zu starten. Beachten Sie, dass die Tastenbedienung unterschiedlich ist, je nachdem wie lange sie gedrückt wird.

  • Seite 15: Led

    BN-Schnittstelle Installationshandbuch 3-2. LED LED-Farbe Verwendung POWER Stromversorgungsanzeige RS485 Grün Nicht verwenden LINK1(Uh) Orange Uh Line- Kommunikationsstatusanzeige LINK2(Uh) Orange Nicht verwenden ERROR Uh Line-Kommunikationsfehleranzeige Grün BACnet-Kommunikationsstatusanzeige, Einstellfehleranzeige Werkseinstellungen Gegenstand Werkseinstellung IP-Adresse 192.168.1.100 IP-Adresse der BN-Schnittstelle Subnet-Maske 255.255.255.0 UDP-Anschluss 47808 (0xBAC0) Geräteobjekt-Instanznummer Wahlschalter für Uh Line-Abschlusswiderstand...

  • Seite 16: Testlauf

    BN-Schnittstelle Installationshandbuch Testlauf Zum Ausführen eines Testlaufs der BN-Schnittstelle sind die BACnet-Kommunikationseinstellungen und die Gerätedaten des angeschlossenen Innengeräts erforderlich. Elemente, die während des Testlaufs eingestellt werden müssen Gerät Element Einstellmethode Verwenden Sie den DIP-Schalter auf Außengerät Uh Line-Adresse Line-Adresse der Platine des Außengeräts. Line-Adresse Verwenden Sie die Adresseinstellfunktion der...

  • Seite 17: Einstellen Der Gerätedaten Im Innengerät

    BN-Schnittstelle Installationshandbuch 5-2. Einstellen der Gerätedaten im Innengerät Erhalten Sie die Gerätedaten des Innengeräts, das von der BN-Schnittstelle gesteuert wird vom Innengerät über das Uh Line- Kommunikationskabel. Vorbereitung zum Einrichten von Gerätedaten im Innengerät • Zentralsteueradresse muss im zum Steuern gewünschten Innengerät eingestellt werden. Informationen zur Einrichtung der Adresse finden Sie in der Einbauanleitung jedes Innengeräts.

  • Seite 18: Ursache Von Problemen, Die Bei Der Einrichtung Auftreten

    BN-Schnittstelle Installationshandbuch 5-3. Ursache von problemen, die bei der Einrichtung auftreten Ursache des Problems Ursache Aktion Das Innengerät und das Außengerät wurden Stellen Sie sicher, dass alle Innengeräte und nicht eingeschaltet. Außengeräte eingeschaltet sind. Die Innen- und Außengeräte werden Stellen Sie sicher, dass alle Innengeräte und initialisiert, und es nicht möglich, mit ihnen zu Außengeräte eingeschaltet sind.

  • Seite 19: Hersteller
