Kra m e r-Reg el
hyd
ra u
I
i
k
Allgemeines
Bei den Freigang-Hydraulikanlagen, wie wir sie für unsere Typen Kl 150, Kl 200 (Bau-
gruppe I) und auch bei Kl300 und Kl400 (Baugruppe 11)verwenden (beschrieben in
Bedienungsanleitungen T 104 und T 98), werden die an die 3-Punkt-Aufhängung an-
gebauten Arbeitsgeräte in Arbeitsstellung abgesenkt und hydraulisch in Transport-
steilung ausgehoben. In der Stellung "Drücken" können dabei die gesenkten Geräte
unter Druck gehalten werden. Die Tiefenhaltung der Arbeitsgeräte wird durch ein
Stützrad am Gerät (Pflug, Grubber usw.) erzielt, die 3-Punkt-Anlenkung ist während
der Arbeit hydraulisch freibeweglich.
Die
Regelhydraulik
besorgt außer den bisherigen Funktionen einer Freiganghydrau-
likanlage (Heben, Senken, Schwimmen) eine selbständige hydraulische Regulierung
des an die 3-Punkt-Kupplung angebauten Arbeitsgerätes entweder auf
annähernd gleiche Arbeitstiefe (Höhenlage)
=
lageregelung
oder auf

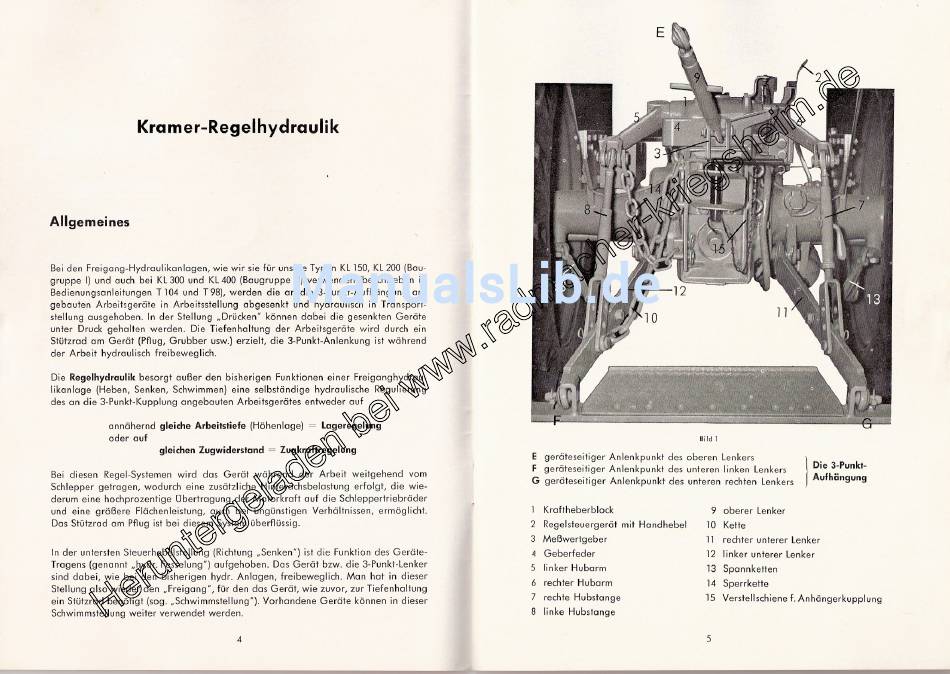

Bild 1
E geräteseitiger Anlenkpunkt des oberen lenkers
F geräteseitiger Anlenkpunkt des unteren linken lenkers
G geräteseitiger Anlenkpunkt des unteren rechten lenkers
gleichen Zugwiderstand
=
Zugkraftregelung
Bei diesen Regel-Systemen wird das Gerät während der Arbeit weitgehend vom
Schlepper getragen, wodurch eine zusätzliche Hinterachsbelastung erfolgt, die wie-
derum eine hochprozentige Ubertragung der Motorkraft auf die Schleppertriebräder
und eine größere Flächenleistung, auch bei ungünstigen Verhältnissen, ermöglicht.
Das Stützrad am Pflug ist bei diesem System überflüssig.
In der untersten Steuerhebelsteilung (Richtung "Senken") ist die Funktion des Geräte-
Tragens (genannt "hydr. Fesselung") aufgehoben. Das Gerät bzw. die 3-Punkt-lenker
sind dabei, wie bei den bisherigen hydro Anlagen, freibeweglich. Man hat in dieser
Stellung also wieder den "Freigang", für den das Gerät, wie zuvor, zur Tiefenhaltung
ein Stütz rad benötigt (sog. "Schwimmstellung"). Vorhandene Geräte können in dieser
Schwimmslellung weiter verwendet werden.
4
1 Kraftheberblock
2 Regelsteuergerät mit Handhebel
3 Meßwertgeber
4 Geberfeder
5 linker Hubarm
6 rechter Hubarm
7 rechte Hubstange
8 linke Hubstange
} Die 3-Punkt-
Aufhängung
9 oberer lenker
10 Kette
11 rechter unterer lenker
12 linker unterer lenker
13 Spannketten
14 Sperrkette
15 Verstellschiene f. Anhängerkupplung
