Inhaltszusammenfassung für Delta 2500

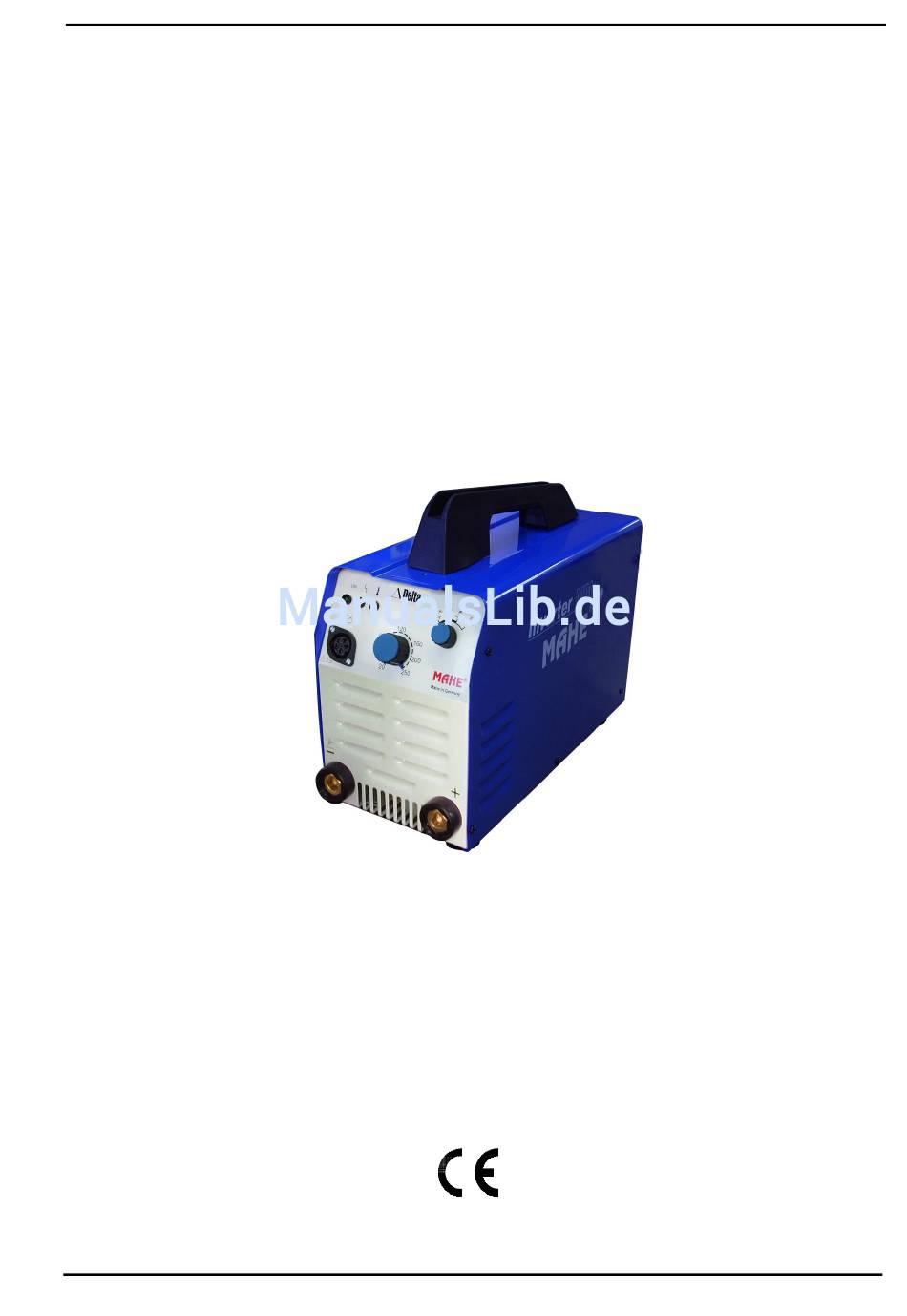

- Seite 1 Bedienungsanleitung Delta 2500, 3000 Bedienungsanleitung Delta 2500 Delta 3000 REV 2.00 Dezember 2008 Datum 26.07.2010 Seite 1 von 13...
-
Seite 2: Inhaltsverzeichnis
Produktvorstellung .....................3 1.2. Aufstellungsbedingungen ..................3 INBETRIEBNAHME ......................3 2.1. Netzanschluss ......................3 2.2. Anschluss der Schweißkabel..................3 2.3. Anschluss für Elektrodenhalter / TIG Brenner Delta 2500/3000......4 2.4. Schweißnahtvorbereitung ..................4 2.5. Tasteranschluss für Fernbedienung .................4 HINWEISE ZUM ARBEITS UND BRANDSCHUTZ ............5 3.1. Arbeitsschutz ......................5 3.2. -
Seite 3: Vorwort
Gewährleistung Ihrer Sicherheit und der Gerätesicherheit bitten wir Sie, diese Bedienungsanleitung in Ihrer Gesamtheit vor der Inbetriebnahme gewissenhaft zu lesen und in allen Punkten zu befolgen. 1.1. Produktvorstellung Die Delta 2500 – 3000 Maschinen sind kompakte Inverter Schweißmaschinen in kleiner Bauform einem weiten... -
Seite 4: Anschluss Für Elektrodenhalter / Tig Brenner Delta 2500/3000
Delta 2500, 3000 Bedienungsanleitung 2.3. Anschluss für Elektrodenhalter / TIG Brenner Delta 2500/3000 Fernbedienung TIG Schweissen Massekabel * TIG Brenner (MMA Schweissen) Massekabel (TIG Schweissen) Elektrodenhalter * * Polarität beachten, gemäß Datenblatt der Elektroden. 2.4. Schweißnahtvorbereitung Die zu schweißenden Werkstücke sollen im Nahtbereich frei sein von Farbe, metallischen Überzügen, Schmutz, Rost, Fett und Feuchtigkeit. -
Seite 5: Hinweise Zum Arbeits Und Brandschutz
Bedienungsanleitung Delta 2500, 3000 HINWEISE ZUM ARBEITS UND BRANDSCHUTZ Das Schutzgasschweißgerät ist vor dem Zugriff durch Kinder zu sichern. Beim Arbeiten mit dem Schutzgasschweißgerät sind die einschlägigen Arbeits- und Brandschutzvorschriften beachten. Unfallverhütungsvorschrift "Schweißen, Schneiden verwandte Arbeitsverfahren" 3.1. Arbeitsschutz Beim Schweißen sollte ein dicht schließender, nicht durch leicht brennbare Stoffe verunreinigter, trockener Arbeitsanzug (besser ein schwer entflammbarer Schweißeranzug),... -
Seite 6: Schutz Vor Elektrischen Unfällen
Delta 2500, 3000 Bedienungsanleitung - Öffnungen, Spalten, Maueröffnungen usw. sind zur Vermeidung unkontrollierten Funkenfluges zu verdecken bzw. abzudichten. - Löschmittel wie Feuerlöscher, Wassereimer usw. sind bereitzustellen. - Bedenken Sie, dass durch Wärmeleitung von der Schweißstelle auch an verdeckten Teilen bzw. in anderen Räumen Brände entstehen können. -
Seite 7: Schweißen In Räumen Mit Hoher Elektrischer Gefährdung
Bedienungsanleitung Delta 2500, 3000 3.4. Schweißen in Räumen mit hoher elektrischer Gefährdung Die Schweißmaschine ist mit einem „S“ Zeichen gekennzeichnet. Mit ihr darf in gefährdeten Räumen geschweißt werden. WARNUNG Die Maschine selbst muss dabei außerhalb des gefährdeten Raumes stehen, da sie mit der Netzspannung verbunden ist. - Seite 8 Delta 2500, 3000 Bedienungsanleitung 1. Hauptschalter Immer den Hauptschalter auf der Rückseite der Maschine zum Ein- und Ausschalten verwenden, niemals den Leistungsstecker im Betrieb ziehen oder stecken. 2. LED Anzeige “Betriebsanzeige” Die Grüne Leuchtdiode zeigt an das das Gerät einsatzbereit am Netz ange- schlossen ist.
-
Seite 9: Schweissen Mit Mantel Elektroden
Bedienungsanleitung Delta 2500, 3000 4.2. SCHWEISSEN MIT MANTEL ELEKTRODEN Das Schweißgerät ist für alle Arten von Elektroden geeignet, mit Ausnahme von Cellulose Elektroden (AWS 6010). Benutzen Sie Elektrodenhalteklammern ohne hervorstehende Halterungsschrauben, die den heutigen Sicherheitsstandards entsprechen. Stellen Sie sicher, dass der Hauptschalter auf Position „O“ gestellt ist. Verbinden Sie die Schweißkabel, ihrer Polarität entsprechend und nach den Angaben des Elektrodenherstellers. -
Seite 10: Tig Schweißmodus
Delta 2500, 3000 Bedienungsanleitung 4.4. TIG Schweißmodus Beim TIG/WIG Prozess wird der Lichtbogen zwischen punktförmigen Tungston Elektrode und dem Werkstück in einer Schutzgasatmosphäre aus Argon oder Helium gebildet. Der schmale intensive Lichtbogen der von der Elektrode erzeugt wird ist ideal für hohe Qualität und Präzision beim Schweißprozess. -
Seite 11: Pflege Und Wartung
Bedienungsanleitung Delta 2500, 3000 5. PFLEGE UND WARTUNG Vor jeder Wartung und Störungsbeseitigung Netzstecker ziehen. Das Gerät ist weitestgehend wartungsfrei. Es ist notwendig die Elektrischen Kabel der Maschine regelmäßig zu prüfen und wenn nötig auszutauschen. 5.1. Entsorgung der Schweißmaschine Die Maschine darf nicht mit dem normalen Hausmüll entsorgt werden ! Die Europäsche Gesetzgebung 2002/96/EC über die Vernichtung von... - Seite 12 Delta 2500, 3000 Bedienungsanleitung Thermische Klasse H(180°C) Temperaturbereiche -10 ….+40°C - operating temp. -40 ….+80°C - storage temp. Gehäuse HxWxL 247x180x400mm Gewicht 14kg Schutzklasse IP23 Sicherung 16Amp träge Ausgangslast MMA 60% @ 300Amp/32V 100% @ 230Amp/29,2V Spitzeneingangsstrom I1p 22Amp @300Amp/32V...
-
Seite 13: Beseitigung Von Störungen
Bedienungsanleitung Delta 2500, 3000 7. BESEITIGUNG VON STÖRUNGEN Mechanische Fehler zeigen sich meist im Zusammenhang mit einem unregelmäßigen Drahtvorschub oder durch Blockieren des Drahtvorschubes. Elektrische Fehler bewirken den teilweisen oder totalen Ausfall des Gerätes. Die Fehlersuche im elektrischen Teil des Gerätes darf nur von einem autorisierten Elektrofachmann vorgenommen werden.
