SDV DTS634 Installationsanleitung Seite 5

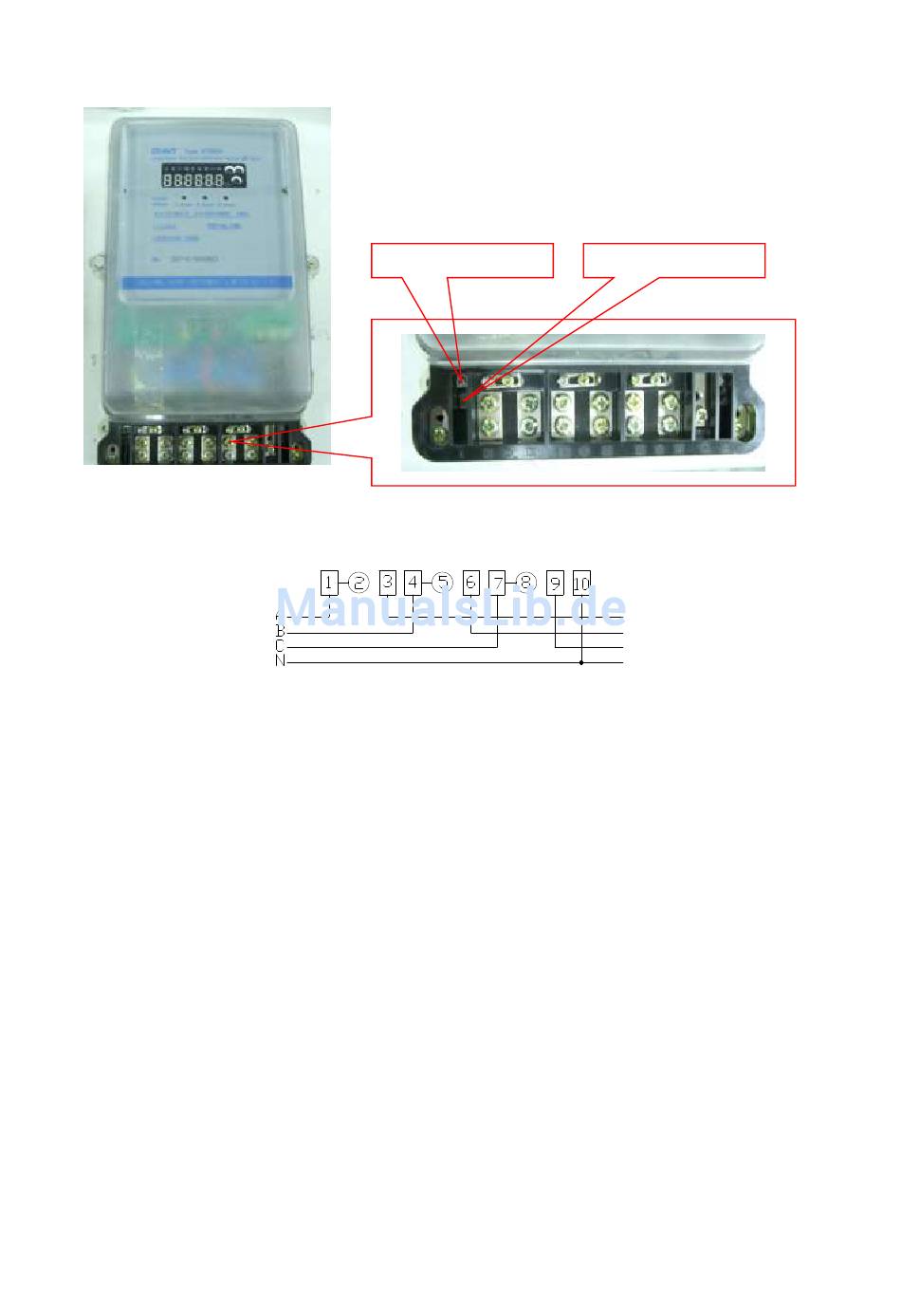

Der Stromzähler sieht wie folgt aus:
Der Anschluss des Stromzählers an die Stromversorgung sieht wie folgt aus:
zur Stromversorgung
2.2 Für einen Benutzer, bei dem das System SDV III installiert ist
1. Wenn Sie den Stromverbrauch berechnen wollen, müssen Sie zwischen die
Außeneinheit und die Informationstafel CCM02 das Berechnungsmodul NIM06
hinzufügen.
Das NIM06 hat die folgenden Funktionen:
a) Gibt jeder Außeneinheit eine Netzwerkadresse. Das Kontrollgerät der
Außeneinheiten kann dann die einzelnen Außeneinheiten erkennen.
b) Ermöglicht es, die Platine der Außeneinheit an den Stromzähler anzuschließen.
Hinweis: In diesem Fall kann das Kontrollgerät der Außeneinheiten nur die
Stromgebühr, nicht die Betriebsdaten der Außeneinheit ermitteln.
zur Klemme A
3
zur Klemme O
zur Speisung der
Außeneinheit
