auf "geregelt" gesetzt.
Der Ausgangspegel des unsymmetrischen Ausgangs kann per Dip-
Schalter auf –6 / 0 / +6 dB Verstärkung gesetzt werden.
Dieser Wert ist bezogen auf den Pegel des Eingangssignal und voll
aufgedrehten Lautstärkeregler.
Ab Werk ist die Verstärkung des unsymmetrischen Ausgangs auf 0 dB
eingestellt.
Siehe hierzu auch Seite 7 (Blockschaltbild) und Seite 17 im
technischen Anhang.
DIE SYMMETRISCHEN AUSGÄNGE
befinden sich auf der Rückseite des PRE V630 im Feld "ANALOG
OUTPUTS " und sind als vergoldete XLR-Buchsen ausgeführt. Sie
sind mit "RIGHT – BAL - LEFT" bezeichnet.
Der symmetrische Ausgang hat immer
6 dB mehr Pegel als der unsymmetrische.

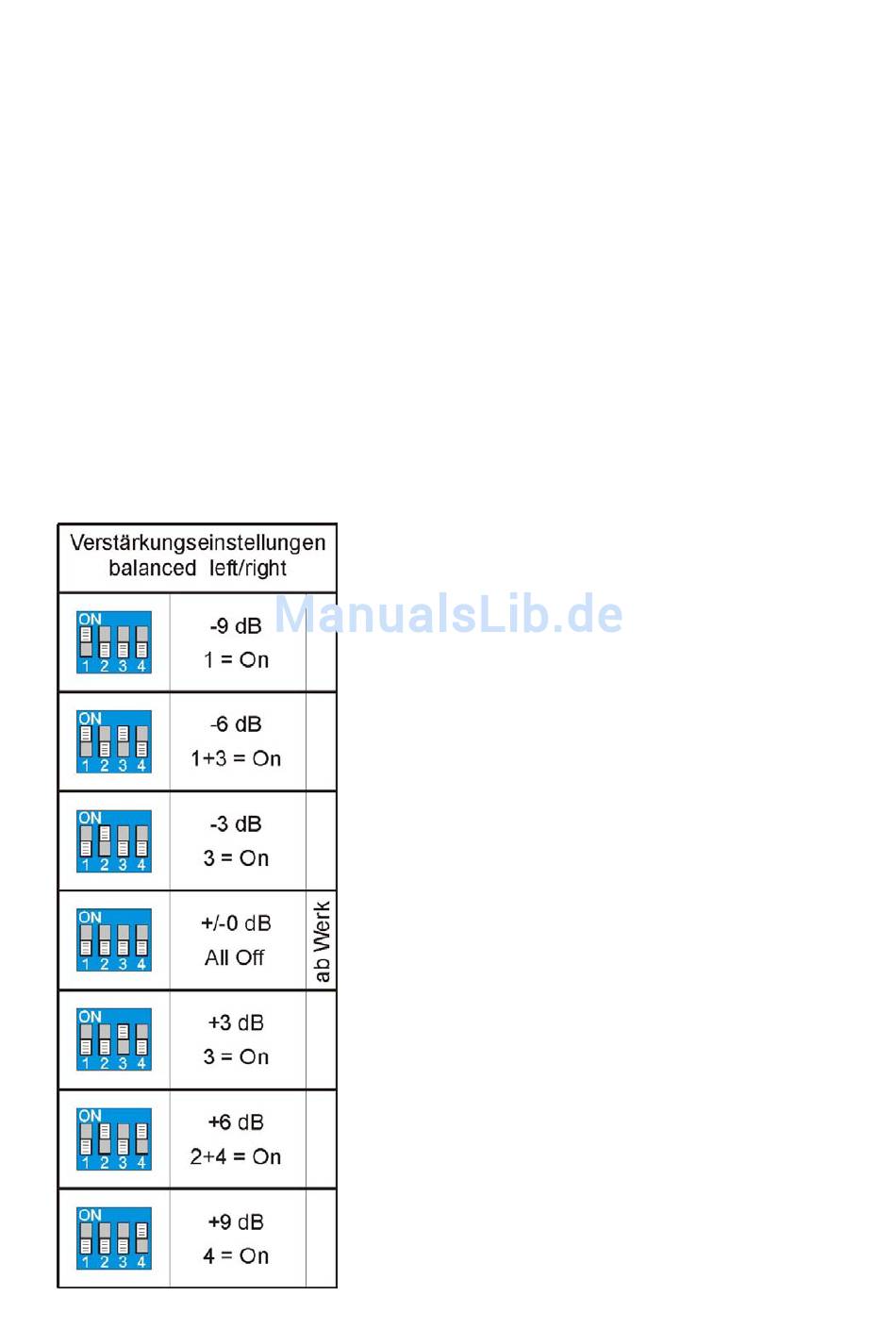

Der Ausgangspegel des symmetrischen
Ausgangs kann per Dip-Schalter zusätzlich
auf -9/-6/-3/0/+3/+6/+9 dB Verstärkung
gesetzt werden.
Dieser Wert ist bezogen auf den Pegel des
Eingangssignal und voll aufgedrehten
Lautstärkeregler.
Ab Werk ist die Verstärkung des
symmetrischen Ausgangs auf 0 dB
eingestellt.
Siehe hierzu auch Seite 7
(Blockschaltbild) und Seite 17 im
technischen Anhang.
Achtung:
andere Einstellungen als die abgebildeten
sollten vermieden werden !
15
