M2A.4000
Owner's Manual

Werbung

loading

Inhaltszusammenfassung für Macroom M2A.4000

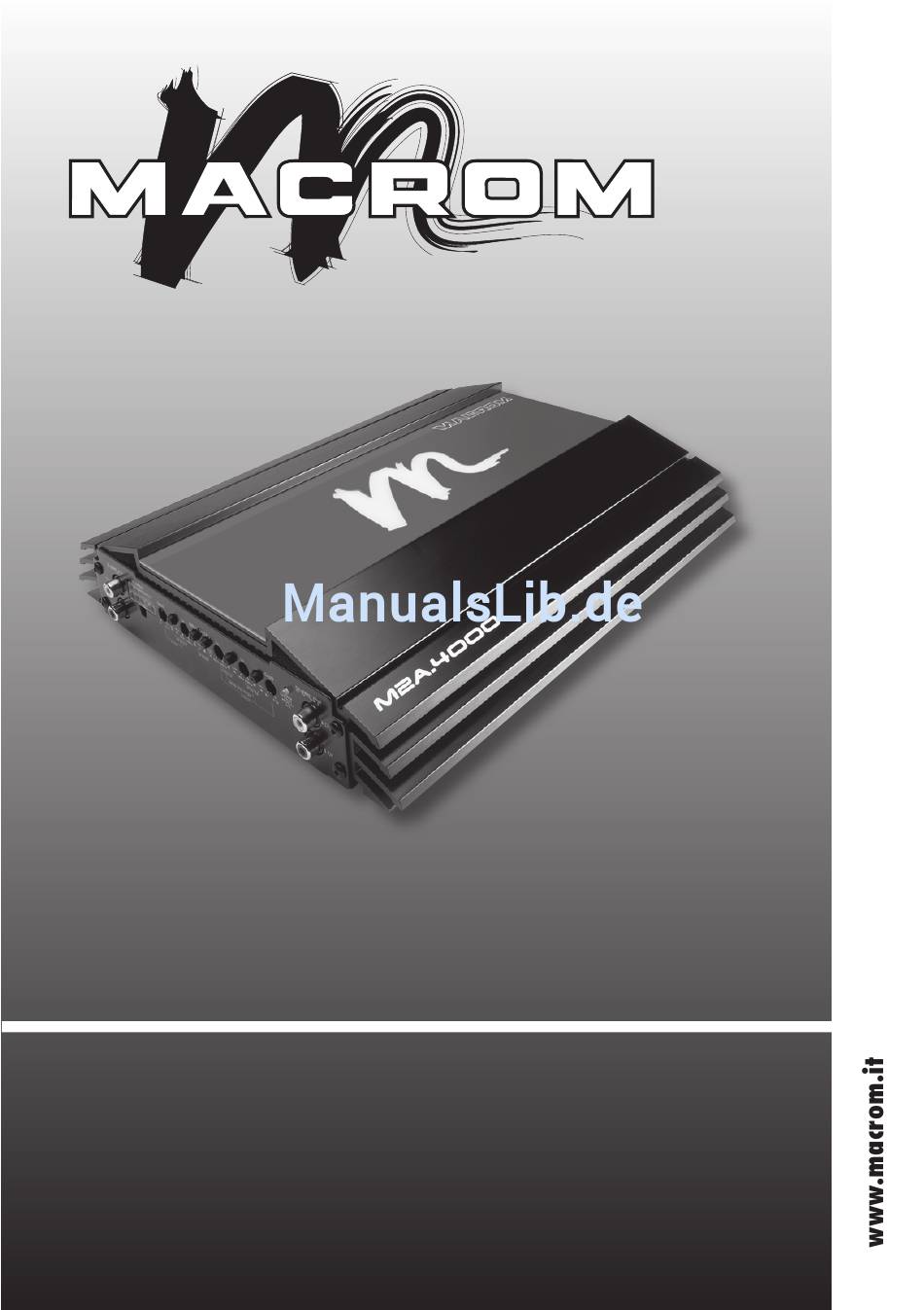

  • Seite 1 M2A.4000 Owner’s Manual...

  • Seite 2: Front/Rear View

    Front/Rear view 12 13 20 21 24 25 Fuse Low Level Input (CH1/CH2) 12V (DC) power terminal High Level Input (CH1/CH2 & CH3/CH4) Remote terminal Gain Control (CH1/CH2) GND terminal High pass switch (CH1/CH2) + CH1 terminal (+ MONO) High pass cutting adjustment - CH1 terminal Input Mode selector + CH2 terminal...
  • Seite 3 Input setting CH1/CH2 (Eng) Connect the output Audio coming from the car radio, in to the Low level input of the amplifier. Low Level Input (FR) Relier par un câble RCA de bonne qualité les sorties RCA de l’autoradio aux entrées “Input” RCA de l’amplificateur.
  • Seite 4 Input setting CH3/CH4 (Eng) Connect the output Audio coming from the car radio, in to the Low level input of the amplifier. Low Level Input (FR) Relier par un câble RCA de bonne qualité les sorties RCA de l’autoradio aux entrées “Input” RCA de l’amplificateur.
  • Seite 5 Crossover setting CH1/CH2 (Eng) Select “FLAT” for a compleate frequency range. Flat switch (FR) Choisir la position “Flat” pour déconnecter le filtre actif (Large Bande). (IT) Selezionare “FLAT” per una completa risposta in frequenza. (D) Wählen Sie “FLAT” für eine Übertragung des gesamten Frequenzbereichs. (SP) Seleccione “FLAT”...
  • Seite 6 Crossover setting CH3/CH4 (Eng) Select “FLAT” for a compleate frequency range. Flat switch (FR)Choisir la position “Flat” pour déconnecter le filtre actif (Large Bande). (IT) Selezionare “FLAT” per una completa risposta in frequenza. (D) Wählen Sie “FLAT” für eine Übertr. des ges. Frequenzbereichs. (SP) Seleccione “FLAT”...
  • Seite 7 Input/Output Mode setting (Eng) Loudspeakers configuration in function of the Inputs and Set up. (FR) Tableau des configurations pour la compatibilité des impédances. (IT) Configurazione altoparlanti in funzione degli ingressi e Set up. (D) Lautsprecherkonfiguration in Abhängigkeit von den Eingängen. (SP) Configuración de los altavoces en la función de las entradas e instalada.
  • Seite 8 CH1/CH2 Speakers connection � � ��� ���� � � ��� ��� � ��� (Eng) Minimal acceptable Impedance 2 ohm. To adhere itself to the illustrations for the connections. (FR) Impédance minimale 2 ohm en stéréo, 4 ohm ponté. Suivre les illustrations pour les branchements. (IT) Minima Impedenza accettabile 2 ohm.
  • Seite 9 CH3/CH4 Speakers connection � � ��� � ���� � ��� ��� � ��� (Eng) Minimal acceptable Impedance 2 ohm. To adhere itself to the illustrations for the connections. (FR) Impédance minimale 2 ohm en stéréo, 4 ohm ponté. Suivre les illustrations pour les branchements. (IT) Minima Impedenza accettabile 2 ohm.

  • Seite 10: Power Connection

    Power connection ���� �� �������� ������ CAR CHASSIS CAR CHASSIS (Eng) Connect the Positive (+12V) directly to the Battery of the car. To make sure itself to insert a fuse of adequate amperage in order protect the system. Connect the Ground in to the car chassis, close as possible to the amplifier. (FR) Relier la borne +Battery de l’amplificateur directement à...

  • Seite 11: Technical Data

    Features • Four channel power amplifier • 90 x4 watts into 2 ohms load • 60 x2 watts into 4 ohms load • TO3P transistor on amplifier stage • Variable Low-High-Band pass x-over at18/12dB/oct on rear section • Variable High pass x-over at 12dB/oct on front section •...
