Inhaltszusammenfassung für Abic Euronova S

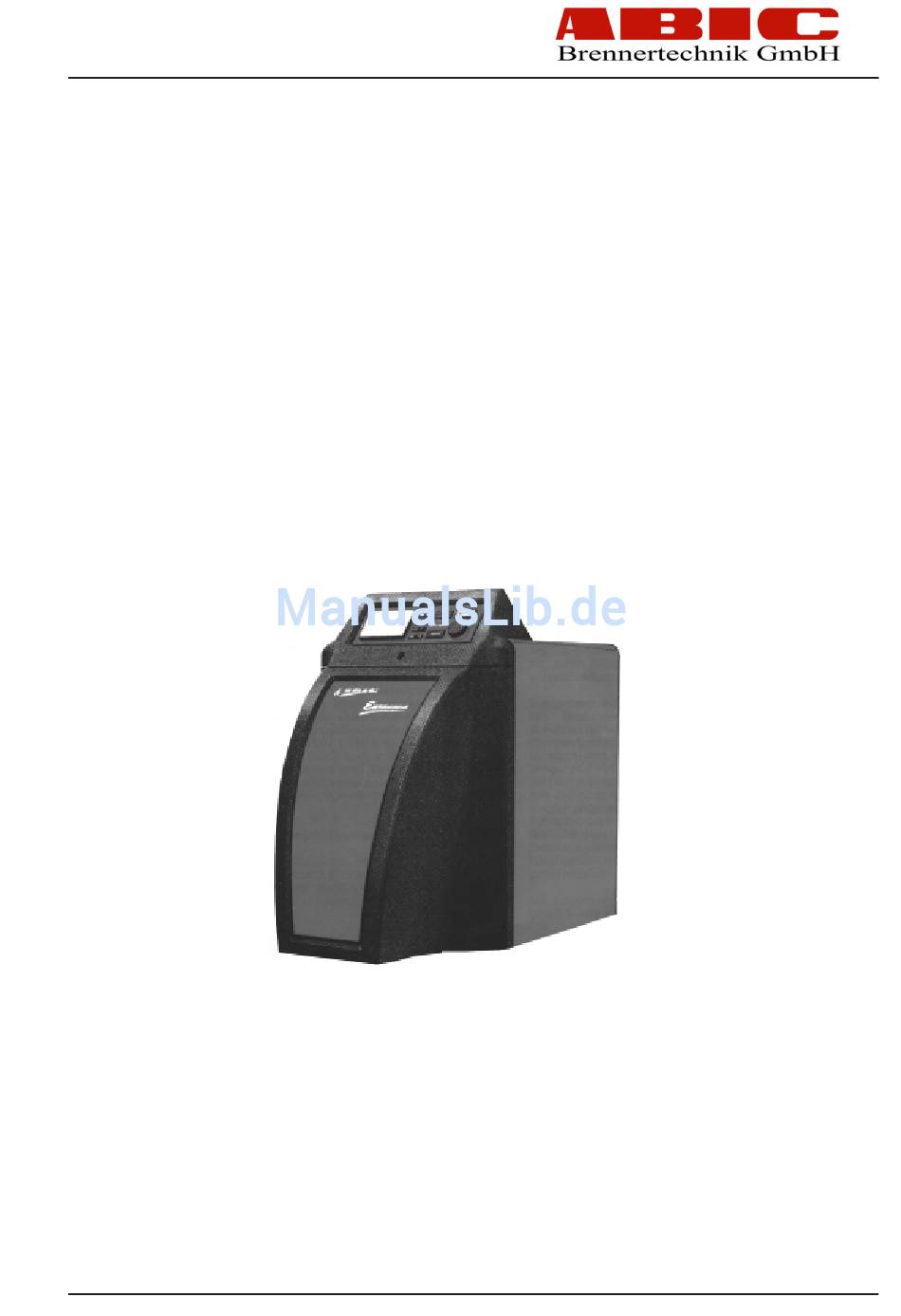

- Seite 1 Montage- und Bedienungsanleitung Euronova S...
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG FÜR DEN ANLAGENBETREIBER ..................4 ........................... 4 RBEITEN AN DER EIZUNGSANLAGE .................................. 4 ARTUNG ............................4 UFSTELLRAUM EIZRAUM ..........................5 USTAND DER EIZUNGSANLAGE ............................... 5 RENNEREINSTELLUNG ................................ 5 NBETRIEBNAHME ..............................6 UßERBETRIEBNAHME ................................6 ROSTSCHUTZ INSTALLATIONSANLEITUNG FÜR DEN HEIZUNGSFACHMANN................6 ...................... - Seite 3 WARTUNG, AUßERBETRIEBSETZUNG........................14 ............................14 UßERBETRIEBSETZUNG ................................14 ARTUNG 6.2.1 Kesselreinigung.............................. 14 GRUNDSCHALTFELD..............................15 ............................. 15 CHALTER UND UNKTIONEN 7.1.1 Öffnen des Schaltfeldes ..........................15 ..............................15 EMPERATURREGLER ........................15 ICHERHEITSTEMPERATURBEGRENZER ELEKTRISCHER ANSCHLUßPLAN EURONOVA S ....................16 ERSATZTEILLISTE ................................ 17...
-
Seite 4: Bedienungsanleitung Für Den Anlagenbetreiber
1 Bedienungsanleitung für den Anlagenbetreiber Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Lassen Sie sich von Ihrem Hei- zungsfachmann die Funktionen erklären, und in die Bedienung einweisen. Bei Nichtbeachtung dieser Anleitung entfallen alle Haftungs- und Gewährleistungsansprüche. Bei Gasgeruch: ·... -
Seite 5: Zustand Der Heizungsanlage
Zur Vermeidung von Kesselschäden ist eine Verunreinigung der Verbrennungsluft durch Halogen-Kohlen-Wasserstoffe (z. B. enthalten in Lösungs- und Reinigungsmitteln, Farben, Klebern) und durch starken Staubanfall auszuschließen. Der Heizraum muß frostsicher und gut belüftet sein. Zustand der Heizungsanlage Heizkörperventile, Absperrventile und Schieber in der Heizungsanlage öffnen. Gesamtanlage an den vorhandenen Stellen entlüften. -
Seite 6: Außerbetriebnahme
Außerbetriebnahme Die Heizanlage arbeitet witterungsgeführt und muß im Sommer nicht abgeschaltet werden. Bei längerer Abwesenheit: · Bitte Beachten Sie die Hinweise zum Frostschutz! · Die Anlage kann am Regler auf Stand-by geschaltet werden. Pumpenstandschutz und Frostschutz sind aktiv. Vollständige Außerbetriebnahme: ·... -
Seite 7: Ausrüstung
2.1.2.1 Ausrüstung Die sicherheitstechnische Ausrüstung von Heißwassererzeugern ist nach TRD 702 Abschnitt 6.1 bis 6.6 durchzuführen. 2.1.2.2 Beheizung Bei der Ausführung der Feuerungseinrichtung sind die Anforderungen nach der TRD 702 einzuhalten. 2.1.2.3 Elektroinstallation Die elektrische Installation muß den VDE-Vorschriften entsprechen (VDE 0100 + VDE 0116). Bezüglich Sicherung, Erdung und Hauptschalter gelten die Vorschriften des zuständigen Elektrizitätsversorgungsunternehmen. -
Seite 8: Zu Beachtende Vorschriften, Richtlinien Und Technische Regeln
2.1.7 Zu beachtende Vorschriften, Richtlinien und technische Regeln HeinzAnlV Heizungsanlagenverordnung FeuVo Feuerungsverordnung der Bundesländer 1. BlmSchV Erste Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes TRbF Technische Regeln für brennbare Flüssigkeiten VdTÜV Richtlinien, Anforderungen an Kessel – und Speisewasser VDI 2035 Richtlinien zur Verhütung von Schäden durch Korrosion und Steinbildung in Warmwasserheizungsanlagen VDI 2715 Lärmminderung an Warm- und Heißwasser-Heizungsanlagen TRD 411... -
Seite 9: Kreislaufwasser
2.1.8.3 Kreislaufwasser Das in der Anlage befindliche Wasser soll nachstehende Charakteristik aufweisen: ph-Wert (25°C) 9,0 ... 10,0 Säurekapazität 0,02 ... 0,5 mol/m³ Sauerstoff O max. 0,10 mg/l Phosphat P max. 25 mg/l Natriumsulfit Na 10 ... 40 mg/l 2.1.9 Anforderung an die Abgasanlage Bei einer Anlagenmodernisierung wird neben der Reduzierung der Abgasverluste häufig auch eine Leistungsreduzierung des Wärmeerzeugers durchgeführt. -
Seite 10: Technische Daten
Maß d Maß e Maß f Kesselvorlauf R“ Kesselrücklauf R“ Kessel Entleeranschluß R“ ¾ ¾ Euronova S Euronova S Uni Kesselgröße Produkt Ident-Nr. Nennwärmeleistung 19,8 16,7 - 22 20,9 – 33,4 Feuerungswärmeleistung 21,3 18 – 23,8 22,2 – 36,2 Notw. Förderdruck... -
Seite 11: Aufstellung Und Montage
5 Aufstellung und Montage Aufstellung des Heizkessels Für die Aufstellung muß ein frostsicherer Raum gewählt werden. Die Hei- zungsanlage darf nicht einfrieren. Bei der Aufstellung sind die Mindestabstände aus nebenstehender Abbildung Länge des zu berücksichtigen. Ein Mindestabstand von 1m nach vorn zum Durchführen Kessels des Brennerservices sollte eingehalten werden. -
Seite 12: Ölseitiger Anschluß
Ölseitiger Anschluß Für die Auslegung der Ölleitungslänge lesen Sie bitte das Zuatzblatt der Ölpumpe! 5.2.1 Installation der Ölleitungen Die Ölleitungen müssen so an die Heizzentrale herangeführt werden, daß ein zugentlasteter Anschluß der Ölschläuche möglich ist und der Brenner leicht demontiert oder in Serviceposition gebracht werden kann. Schläuche nicht über scharfe Kanten ziehen. -
Seite 13: Elektrischer Anschluß
Elektrischer Anschluß Der elektrische Anschluß darf nur durch einen Fachmann ausgeführt werden. Es müssen die geltenden Richtlinien und die örtlichen Vorschriften beachtet werden. Bei Arbeiten an elektrischen Einrichtungen, Zuleitungen allpolig spannungsfrei schalten. 5.4.1 Anschließen der Kabel Alle Kabel und Fühlerleitungen befinden sich unter der Kesselabdeckung. Um die benötigten Kabel nach hinten hinauszufüh- ren ist der Deckel der Kesselverkleidung abzunehmen. -
Seite 14: Wartung, Außerbetriebsetzung
6 Wartung, Außerbetriebsetzung Außerbetriebsetzung Muß die Anlage außer Betrieb gesetzt werden, ist wie folgt vorzugehen: · Betriebs- und Heizungshauptschalter ausschalten · Ölabsperreinrichtungen schließen · Bei längeren Außerbetriebsetzungen, z.B. bei Anlagen ohne Warmwasserbereitung außerhalb der Heizzeit, Kessel reinigen – siehe unter Wartung. ·... -
Seite 15: Grundschaltfeld
7 Grundschaltfeld Schalter und Funktionen Öffnung für Regelung Betriebslampe für Speicherladebetrieb Impulse Kesseltemperatur °C Compteur d`impulsion Température chaudière Counter Boilertemperature Störanzeige für Sicherheitstemperaturbegrenzer °C Testschalter für Sicherheitstempweraturbegrenzer Störanzeige Brenner 000000000 Entriegelungstaste für Brennerstörung Automatik Betriebsstunden Kesseltemperatur °C Compteur horaire Température chaudière Running hours Boilertemperature Betriebslampe für Brennerbetrieb... -
Seite 16: Elektrischer Anschlußplan Euronova S
8 Elektrischer Anschlußplan EURONOVA S... -
Seite 17: Ersatzteilliste
9 Ersatzteilliste Pos. Artikel- Nr. Benennung Pos. Artikel- Nr. Benennung 74940-000 Kesselblock 20 kW 29370-011 Haltefeder Kesselfühler 74940-001 Kesselblock 28 kW 29370-012 Viertelkreisblech 69940-000 Tauchhülse 29370-002 Haltefeder für Kesselisolierung 03900-083 Verkleidung Kesseltür 73900-002 Sicherheitstemperaturbegrenzer 03900-045 Seitenverkleidung rechts 70250-000 Leuchte für Speicherladepumpe 03900-048 Seitenverkleidung links 70250-002... - Seite 18 Brenner in Oberwiesen 16 8 Salem 07553 9180280 7553 9180289 post@abic-brennertechnik.de www.abic-brennertechnik.de...
