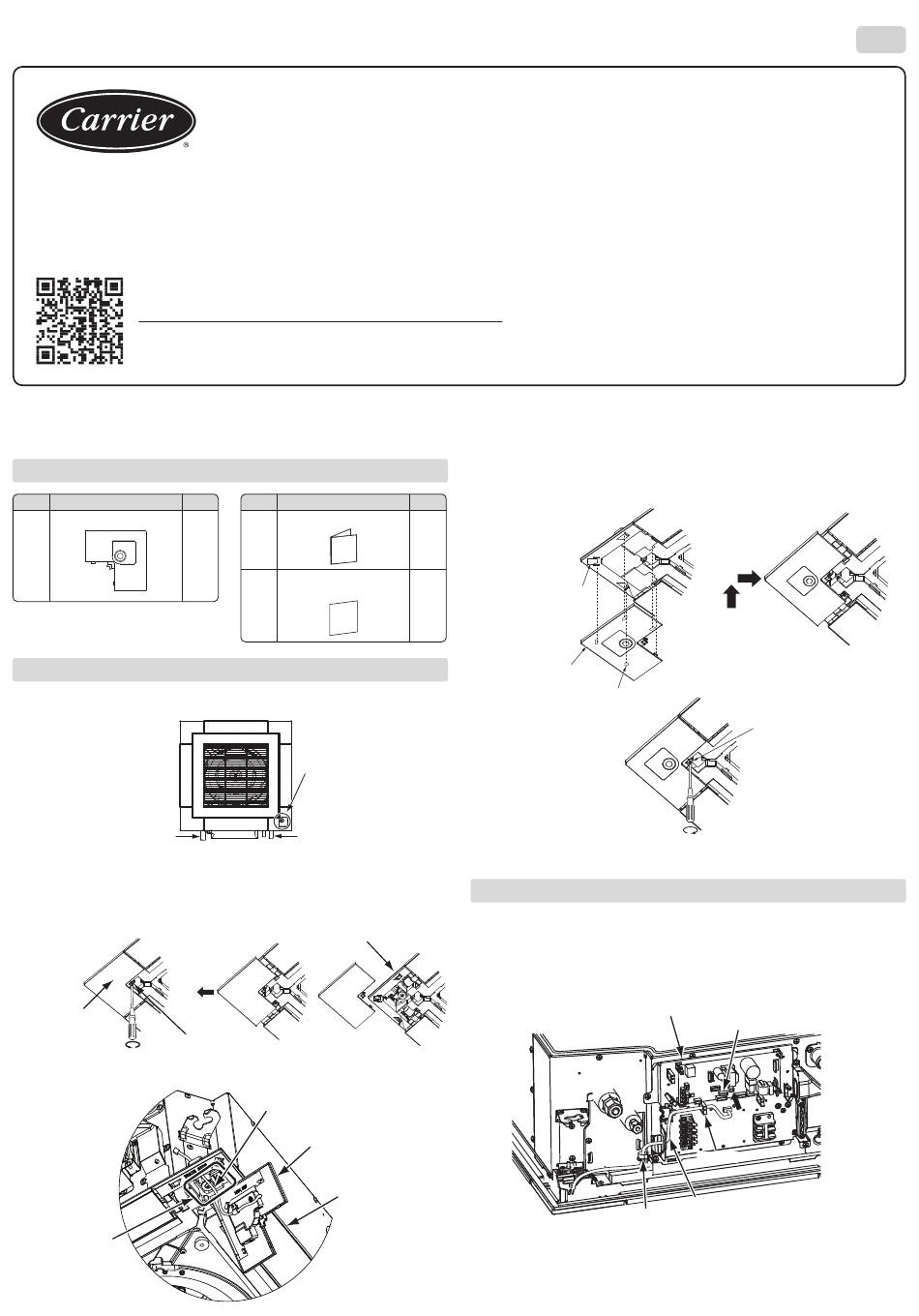

Carrier 40VSUM--C8F-TEE Installationsanleitung

1132499112A
An das mit Installationsarbeiten und Service
Qualifizierter Installateur
Anwesenheitssensor-Kit
(Für kompakte 4-Wege-Kassetten)
Modellname: 40VSUM--C8F-TEE
Durch das Scannen des QR CODE erhalten Sie Zugang zur
Installations- und Bedienungsanleitung auf der Website.
https://www.carrier.com/commercial/en/eu/products/vrf-systems/
Die Anleitung ist erhältlich in EN/FR/DE/IT/PL/ES/PT.
Beachten Sie die Sicherheitsvorkehrungen, die in der Bedienungsanleitung des
Anwesenheitssensor, der Installationsanleitung und der Bedienungsanleitung der
Kompakte 4-Weg- Kassettentyp-Klimaanlage (Inneneinheit) oder der mit der Deckenplatte
mitgelieferten Installationsanleitung.
ZUBEHÖR
Nr. Teilebezeichnungen Menge
Anwesenheitssensor
1
SO INSTALLIEREN SIE DEN ANWESENHEITSSENSOR
Installieren sie den Anwesenheitssensor in der richtigen Ausrichtung, da der
Anwesenheitssensor nur an einer Ecke installiert werden kann, wie in gezeigt (Abb. 1).
(Abb. 1)
Abflussrohrseite
der Inneneinheit
1. Entfernen Sie die Eckkappe an der Ecke, an der der Anwesenheitssensor installiert
werden soll (Abb. 2).
• Drehen sie die Schraube der saugmundecke der deckenblende gegen den
uhrzeigersinn, um sie zu lösen.
• Schieben Sie die Eckkappe in Richtung der Pfeilmarkierung (1) und nehmen Sie
sie ab.
(Abb. 2)
(1)
Eckkappe
Schraube
2. Verlegen Sie den Zuleitungsdraht des Anwesenheitssensors durch das Loch in der
Deckenplatte (Abb. 3).
(Abb. 3)
Loch
Installationsanleitung
Nr. Teilebezeichnungen
Bedienungsanleitung
2
1
Installationsanleitung
(dieses Anleitung)
3
Installationsposition des
Anwesenheitssensors
Kühlmittelrohrseite
der Inneneinheit
Deckenplatte
Anschlusskabel des
Anwesenheitssensor
Anwesenheitssensor
Deckenplatte
• Vielen Dank für den Kauf des Anwesenheitssensor-Kits für Klimaanlagen.
• Lesen Sie dieses Handbuch sorgfältig durch, um die korrekte Installation des
Anwesenheitssensors zu gewährleisten, bevor Sie mit der Arbeit beginnen.
• Führen Sie nach Abschluss der Installation einen Testlauf durch, um den normalen
Betrieb zu überprüfen, und erklären Sie dem Kunden die Verwendung, sowie
Wartung des Anwesenheitssensors gemäß dem Bedienungsanleitung.
Bitten Sie den Kunden, dieses Handbuch zusammen mit dem Bedienungsanleitung
aufzubewahren.
3. Bringen sie den Anwesenheitssensor an der Decken blende an und befestigen sie
ihn mit der schraube an der ecke der Decken blende (Abb. 4).
• Richten sie die klammern auf der Rückseite des Anwesenheitssensor die
Öffnungen in den ecken der Blende aus und drücken sie sie in die Öffnungen,
indem sie sie in Richtung (1) drücken und die Abdeckung in Richtung (2) schieben.
• Achten sie dabei darauf, nicht mit dem Anwesenheitssensor das Kabel
Einzuklemmen.
Menge
(Abb. 4)
1
Quadratisches Loch
(5 Stellen)
1
Anwesenheitssensor
(5 Stellen)
• Vergewissern Sie sich, dass alle Klauen korrekt eingreifen.
SO INSTALLIEREN SIE DEN ANWESENHEITSSENSOR
Nehmen sie die Stromsteuerkastenabdeckung ab und schließen sie das Anschlusskabel
des Anwesenheitssensor Anschluss (CN214) der Leiterplatte im Stromkasten an.
• Das Anschlusskabel des Anwesenheitssensor wird im Stromkasten an zwei klemmen
befestigt.
• Achten Sie dabei darauf, nicht das Anschlusskabel des Anwesenheitssensor mit der
Decken blende Einzelklemmen.
– 1 –
(2)
(1)
Krallen
Schraube
Schaltkasten
CN214
Klammer
Anschlusskabel des Anwesenheitssensor
Klammer
DE
