Extech Instruments DT40M Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Extech Instruments DT40M

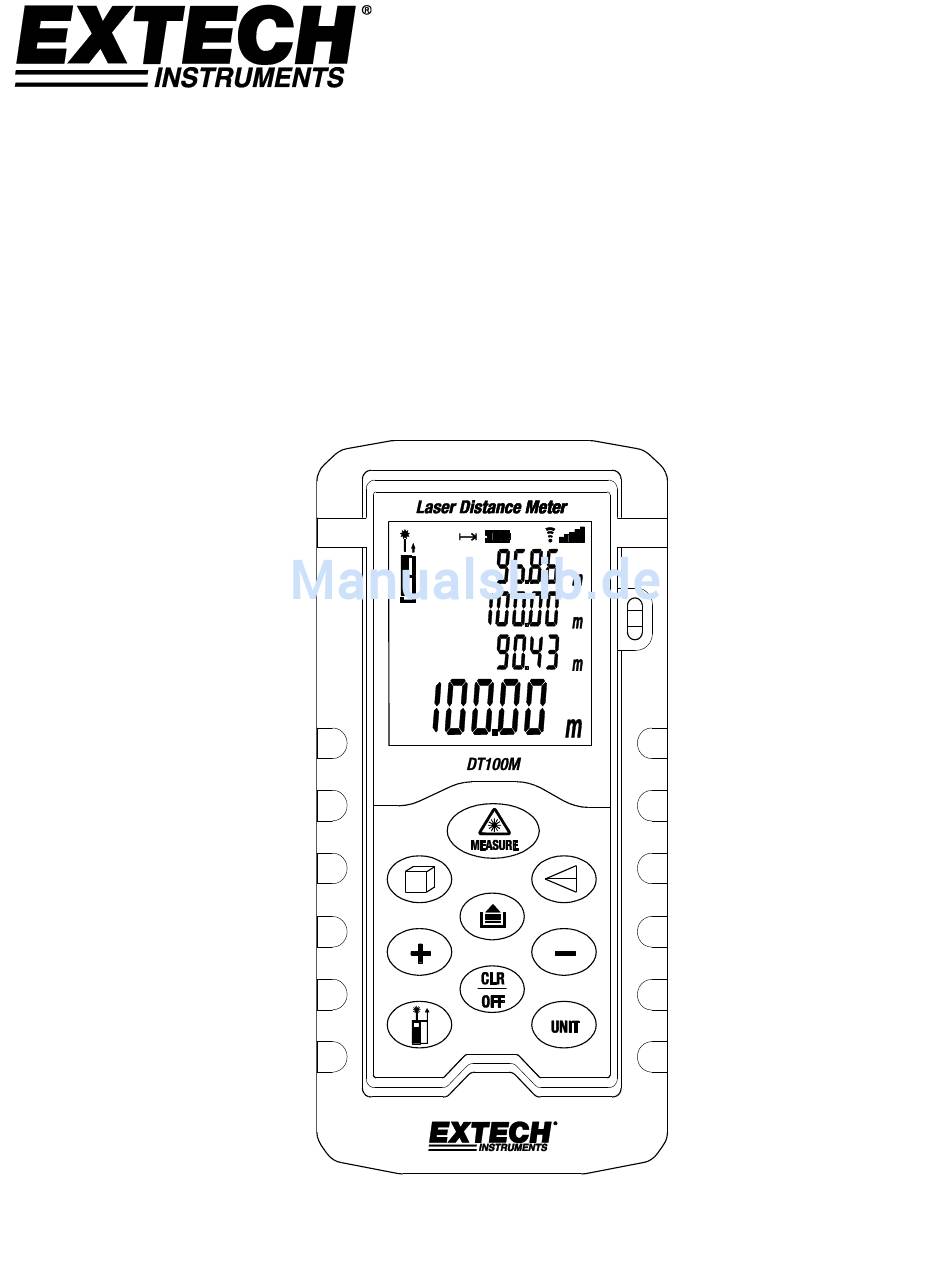

- Seite 1 BENUTZERHANDBUCH Laser-Entfernungsmesser MODELLE DT40M, DT60M und DT100M...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung .................... 3 Sicherheitsanweisungen ................. 3 Beschreibung ..................4 Messvorbereitung .................. 6 Programmiermenü ................. 8 Abstandsmessungen ................9 Flächenmessungen ................12 Volumenmessungen ................13 Indirekte Messungen (Pythagoras) ............15 Absteckfunktion ................... 18 Datenaufzeichnung für 20 Punkte ............20 Wartung ..................... 21 Fehlercodes auf dem Display .............. -
Seite 3: Einführung
Vielen Dank, dass Sie sich für den Extech Laser-Entfernungsmesser entschieden haben. Dieses Messgerät misst Abstände von bis zu 40 m oder 131,2 ft (DT40M) , 60 m oder 197 ft (DT60M) bzw. 100 m oder 328,1 ft (DT100M) und berechnet Fläche, Volumen und indirekte Werte unter Verwendung des Satzes des Pythago... -
Seite 4: Beschreibung
Lagern Sie das Gerät nicht bei hohen Temperaturen/hoher Feuchte. Entnehmen Sie die Batterien, wenn Sie das Gerät längere Zeit lagern. Beschreibung Messegerät 1. LCD-Anzeigebereich 2. Tastenfeld 3. Level 4. Laserpointer 5. Sensorstrahl Hinweis: Batteriefach auf der Rückseite des Messgeräts Beschreibung der Anzeige 1. -
Seite 5: Beschreibung Des Tastenfelds
11. Hilfszeilen 1 (oben), 2 und 3 12. Maßeinheit Beschreibung des Tastenfelds Kurz drücken: Einschalten Kurz drücken: Laser EIN (EIN kann als Standardwert eingestellt werden) Kurz drücken: Einfache Streckenmessung Lange drücken: Modus für fortlaufende Messungen Kurz drücken: Aufzeichnungsmodus (zum Beenden CLR drücken) Lange drücken: Programmmenü... -
Seite 6: Messvorbereitung
Messvorbereitung Messrelevante Aspekte 1. Wählen Sie für optimale Ergebnisse ein Ziel, das eben, hart und glatt ist. 2. Verwenden Sie ein Stück Karton oder ein vergleichbares Material, wenn das Ziel vergrößert werden muss. 3. Bei Abstandsmessungen arbeitet dieses Gerät am besten in Räumen. -
Seite 7: Zieloberflächen
Temperaturen – können die Messwerte bei Abständen über 10 m (33 ft) um ±0,15 mm/m (±0,0018 in/ft) abweichen. Zieloberflächen Messfehler können auftreten, wenn die Messung in Richtung auf farblose Flüssigkeiten (z. B. Wasser) staubfreies Glas, Styropor oder ähnliche, teilweise lichtdurchlässige Oberflächen erfolgt. Wird der Laserstrahl auf hochglänzende Oberflächen gerichtet, kann er abgelenkt werden. -
Seite 8: Programmiermenü
7. Drücken Sie kurz die Bezugspunkttaste , um die Oberkante oder die Unterkante als Bezugspunkt auszuwählen. Siehe die Abbildung unten. Im Modus „Top“ (2, Oberkante) gibt der angezeigte Messwert den Abstand der Oberkante des Messgeräts vom Ziel an. Im Modus „Bottom“... -
Seite 9: Abstandsmessungen
Verwenden Sie die Tasten +/–, um den Sign bP. on/oFF alton standardmäßig ein-/auszuschalten. Verwenden Sie die Tasten +/–, um die Hint bL. On/oFF ergrundbeleuchtung standardmäßig ein-/a uszuschalten. 6 od. On/oFF Nicht genutzter Modus Abstandsmessungen Einfache Abstandsmessungen 1. Drücken Sie kurz die Taste MEASURE, um das Messgerät einzuschalten. - Seite 10 Die Hauptzeile (unten) wird dann mit dem jeweils neuen Messwert aktualisiert. Die MIN- und MAX-Werte werden dynamisch in den Hilfszeilen über der Hauptzeile angezeigt. 1. Drücken Sie die Taste MEASURE, um das Messgerät einzuschalten. 2. Drücken und halten Sie die Taste MEASURE 3 Sekunden, um eine fortlaufende Messung zu starten.
-
Seite 11: Addieren/Subtrahieren Von Abstandsmessungen
7. Drücken Sie MEASURE, um die Messung zu beenden. Drücken Sie die Taste CLR, um die angezeigten Messwerte zu löschen. 8. Beachten Sie, dass das Messgerät nach ca. 100 Messungen im Modus für fortlaufende Messungen zur normalen Betriebsart wechselt. Addieren/Subtrahieren von Abstandsmessungen So zeigen Sie die Summe oder Differenz zweier Abstandsmessungen an: 1. -
Seite 12: Flächenmessungen
Flächenmessungen Flächenberechnungen Berechnen der Fläche eines Raums: 1. Drücken Sie die Taste MEASURE, um das Messgerät einzuschalten. 2. Drücken Sie die Taste einmal fest. 3. Ein Parallelogramm mit blinkender Längsseite wird angezeigt. Es meldet, dass eine Längsseite zu messen ist. 4. -
Seite 13: Addieren/Subtrahieren Von Flächenberechnungen
Addieren/Subtrahieren von Flächenberechnungen 1. Wenn im Anschluss an eine Flächenberechnung (siehe vorheriger Abschnitt) das Ergebnis angezeigt wird, können Sie kurz die Taste (+) oder die Taste (–) drücken, um den Summen- bzw. Differenzmodus zu aktivieren. 2. Führen Sie eine weitere Flächenberechnung wie im vorherigen Abschnitt beschrieben durch. -
Seite 14: Addieren/Subtrahieren Von Volumenberechnungen
Drücken Sie MEASURE, um den Laser einzuschalten, wenn dieser noch nicht eingeschaltet ist. Drücken Sie erneut MEASURE, um die Breite zu messen. Nun blinkt die Höhe des Würfels, um zu melden, dass die Höhe gemessen werden soll. 10. Drücken Sie MEASURE, um den Laser einzuschalten, wenn dieser noch nicht eingeschaltet ist. -
Seite 15: Indirekte Messungen (Pythagoras)
Indirekte Messungen (Pythagoras) Berechnung Pythagoras (einfach) (zwei Messungen) Dieses Gerät kann die Höhe von Punkt 1 nach Punkt 2 messen, indem der Bediener zwei Messwerte nimmt (von Punkt X nach Punkt 1 und dann von Punkt X nach Punkt 2). Drücken Sie die Taste MEASURE, um das Messgerät einzuschalten. - Seite 16 Berechnung Pythagoras (doppelt) (drei Messungen) Dieses Gerät kann die Höhe zweier Segmente messen, indem drei Messwerte genommen werden. Der Benutzer steht an Punkt X. Die erste Messung erfolgt von Punkt X nach Punkt 1, die zweite Messung entspricht einer Horizontalen von Punkt X nach Punkt 2 und die dritte Messung erfolgt von Punkt X nach Punkt 3.
- Seite 17 8. Drücken Sie MEASURE, um den Laser einzuschalten, wenn dieser noch nicht eingeschaltet ist. 9. Richten Sie das Messgerät von Punkt X auf Punkt 3 aus und drücken Sie MEASURE. Die dritte Messung ist damit abgeschlossen. 10. Der Abstand von Punkt 1 nach Punkt 3 wird in der Hauptzeile (unten) angezeigt.
-
Seite 18: Absteckfunktion
6. Drücken Sie MEASURE, um den Laser einzuschalten, wenn dieser noch nicht eingeschaltet ist. 7. Drücken Sie MEASURE, um von Punkt X nach Punkt 3 zu messen. 8. Die Messwerte der drei Seiten werden in der ersten, zweiten und dritten Hilfszeile angezeigt. Wenn das Messergebnis den Anforderungen des Satzes des Pythagoras entspricht, wird die berechnete Höhe in der Hauptzeile (unten) angezeigt, andernfalls erscheint eine... - Seite 19 oder Unterseite des Messgeräts als Bezugspunkt für die Messung ein. 2. Drücken und halten Sie , bis der erste Signalton ausgegeben wird. 3. In Hilfszeile 1 blinkt eine Stelle für den Wert „A“. Legen Sie mit den Tasten + und – den Wert des Absteckabstands „A“ fest: Ändern Sie den Wert einer Stelle und drücken Sie MEASURE, um von Stelle zu Stelle zu gelangen.
-
Seite 20: Datenaufzeichnung Für 20 Punkte
Werte unterschiedlich ist. Der Signalton ändert sich, sobald Sie den Absteckabstand erreichen. 10. Markieren Sie die Positionen entsprechend. 11. Drücken Sie MEASURE, um die Messung zu beenden. Datenaufzeichnung für 20 Punkte Dieses Gerät kann bis zu zwanzig (20) Messwerte im Speicher ablegen. -
Seite 21: Wartung
Wartung WARNUNG: Verwenden Sie das Messgerät nur mit aufgesetzter und gesicherter Batteriefachabdeckung. Dieses Messgerät wurde für Jahre der zuverlässigen Benutzung entwickelt. Zu diesem Zweck sind die folgenden Pflegemaßnahmen zu beachten: 1. Halten Sie das Messgerät trocken und frei von Staub. 2. -
Seite 22: Einlegen/Austauschen Der Batterien
Einlegen/Austauschen der Batterien Wenn das Symbol für schwache Batterie auf dem Display erscheint oder das Display sich nicht einschalten lässt, tauschen Sie die Batterien aus. Schalten Sie das Gerät vor dem Austauschen der Batterien aus. Öffnen Sie das Batteriefach auf der Rückseite. Ersetzen Sie die zwei (2) AAA-Batterien und achten Sie dabei auf die richtige Polarität. -
Seite 23: Fehlercodes Auf Dem Display
Fehlercodes auf dem Display Schalten Sie das Gerät bei Auftreten eines Fehlers aus und ein, um zu prüfen, ob der Fehler dadurch behoben wird. Wenn der Fehler auch nach mehrmaligem Aus- und Einschalten weiterhin auftritt, beachten Sie die folgenden Informationen. Maßnahme Anzeige Grund... - Seite 24 Technische Daten Entfernungsbereiche DT40M: 0,05 – 40 m (2 in – 131,2 ft) DT60M: 0,05 – 60 m (2 in – 197 ft) DT100M: 0,05 – 100 m (2 in – 328,1 ft) Flächenberechnungsbereich 999,99 m (999,99 Quadratfuß) Volumenberechnungsbereich 999,99 m (999,99 Kubikfuß)
