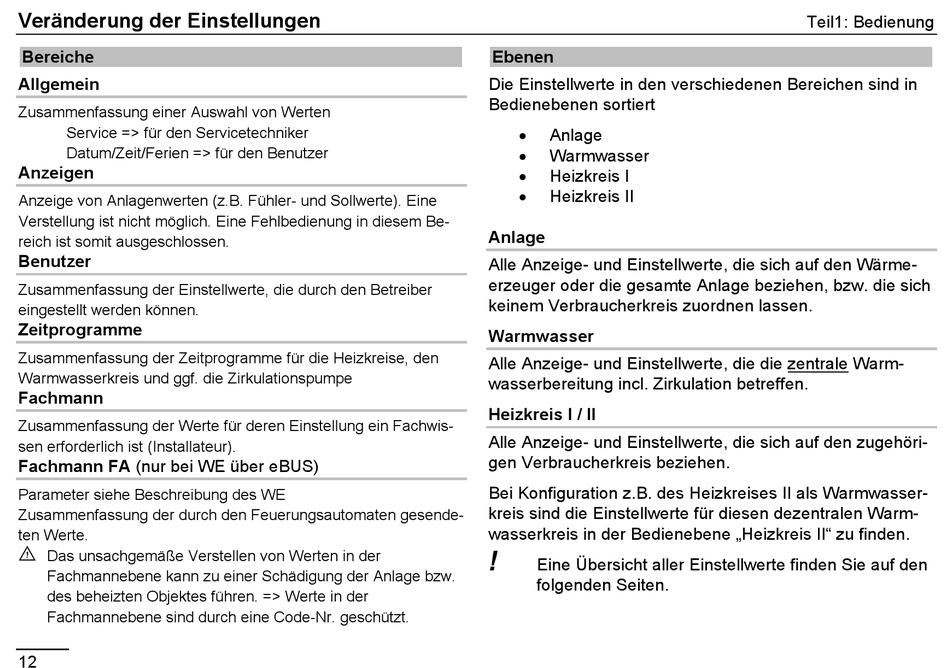

Veränderung der Einstellungen
Bereiche
Allgemein
Zusammenfassung einer Auswahl von Werten
Service => für den Servicetechniker
Datum/Zeit/Ferien => für den Benutzer
Anzeigen
Anzeige von Anlagenwerten (z.B. Fühler- und Sollwerte). Eine
Verstellung ist nicht möglich. Eine Fehlbedienung in diesem Be-
reich ist somit ausgeschlossen.
Benutzer
Zusammenfassung der Einstellwerte, die durch den Betreiber
eingestellt werden können.
Zeitprogramme
Zusammenfassung der Zeitprogramme für die Heizkreise, den
Warmwasserkreis und ggf. die Zirkulationspumpe
Fachmann
Zusammenfassung der Werte für deren Einstellung ein Fachwis-
sen erforderlich ist (Installateur).
Fachmann FA (nur bei WE über eBUS)
Parameter siehe Beschreibung des WE
Zusammenfassung der durch den Feuerungsautomaten gesende-
ten Werte.
E
Das unsachgemäße Verstellen von Werten in der
Fachmannebene kann zu einer Schädigung der Anlage bzw.
des beheizten Objektes führen. => Werte in der
Fachmannebene sind durch eine Code-Nr. geschützt.
12
Ebenen
Die Einstellwerte in den verschiedenen Bereichen sind in
Bedienebenen sortiert
•
Anlage
•
Warmwasser
•
Heizkreis I
•
Heizkreis II
Anlage
Alle Anzeige- und Einstellwerte, die sich auf den Wärme-
erzeuger oder die gesamte Anlage beziehen, bzw. die sich
keinem Verbraucherkreis zuordnen lassen.
Warmwasser
Alle Anzeige- und Einstellwerte, die die zentrale Warm-
wasserbereitung incl. Zirkulation betreffen.
Heizkreis I / II
Alle Anzeige- und Einstellwerte, die sich auf den zugehöri-
gen Verbraucherkreis beziehen.
Bei Konfiguration z.B. des Heizkreises II als Warmwasser-
kreis sind die Einstellwerte für diesen dezentralen Warm-
wasserkreis in der Bedienebene „Heizkreis II" zu finden.
!
Eine Übersicht aller Einstellwerte finden Sie auf den
folgenden Seiten.
