Metabo OFE 738 Bedienungsanleitung

Metabo OFE 738 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für OFE 738:

Inhaltsverzeichnis

OFE 738




ar
170
26
7560
0715
–
www.metab
o.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Metabo OFE 738

Inhaltszusammenfassung für Metabo OFE 738

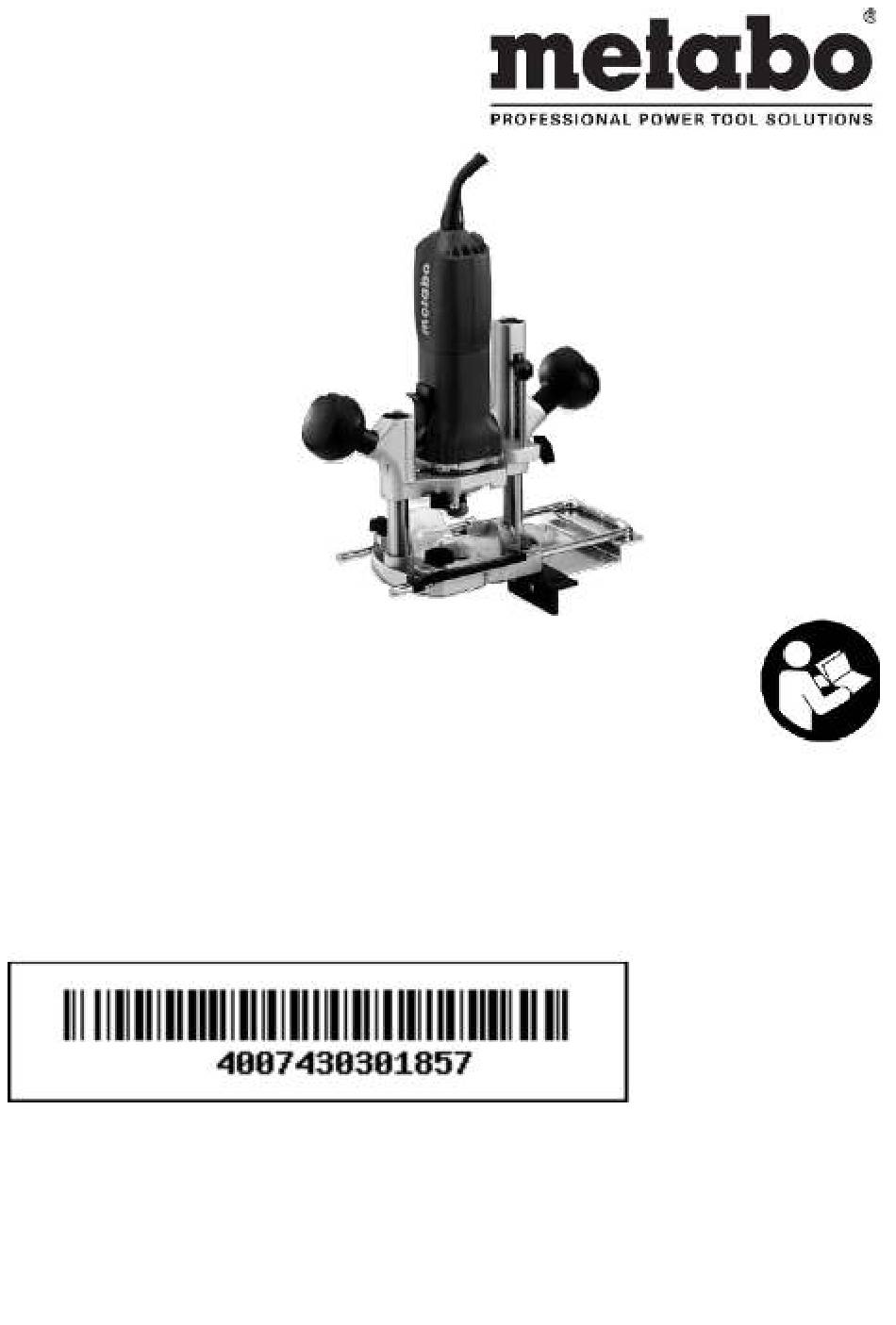

  • Seite 1 OFE 738      7560 0715 – www.metab o.com...
  • Seite 2 Lieferumfang  Equipement standard Standaarduitrusting Dotazione standard Volumen suministro Equipamento standard Standardutrustning Toimituksen osat Standardutstyr Leveringsomfang Dostarczone wyposażenie E αρτήματα π υ συν δεύ υν τ μη άνημα Alapfelszereltség...
  • Seite 3 ˜ Stimmen Spannung Frequenz mit dem Stromnetz überein?  Vérifier tension et la fréquence réseau ! Zijn netspanning frequentie juist? Corrispondono tensione e frequenza alla corrente di rete ? ¡ Comprobar tensión de la red y frecuencia ! Verificar a tensão e frequência rede ! Stämmer nätspänningen och frekvensen ? Ovatko verkkojännite...
  • Seite 5 WA RNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. RNUNG esen Sie alle Sicherheitshinweise Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.         AVERTISSEMENT Lire tous les avertissemen ts de sé...
  • Seite 6 Bewahren Sie alle Sicherheitshinweise Anweisungen für die Zukunft auf. Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise die Gebrauchsanleitung aufmerksam vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. ...

  • Seite 7: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung: Die OFE 738 ist geeignet zum Fräsen von Holz, holzähnlichen Werkstoffen Kunststoffen. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein erkannte Unfallverhütungsvorschriften beigelegte Sicherheitshinweise müssen beachtet werden.       OFE 738 ...
  • Seite 8 ους καταλό γους Τ ανταλλακτικών µ π ο ρείτε να το υς κατεβ άσετε στη διεύθυνση www.metabo.com. Elektromos szerszámot csak villamos szakember javíthat! A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.
  • Seite 9 Konformitätserklär ung. Wi r erklär alleiniger rantwortlichkeit: Diese Oberfräsen, identifiziert durch Type und riennummer *1), entsprechen allen einschlägigen Bestimmungen r Richtlinien *2) rmen *3). Technische Unterlagen bei *4) - siehe Seite 68.         .  ...
  • Seite 10 Typische A-bewertete Schallpegel dieses Elektrowerkzeuges sind: Schalldruckpegel = 83,2 (A), Schalleistungspegel = 94,2 (A). Unsicherheit = 3 dB(A). - Gehörschutz tragen ! A                  ...
  • Seite 11 Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend 60745: Schwingungsemissionswert a (Nuten fräsen MDF-Platte) = 6 m/s Unsicherheit K (Schwingung) = 1,5 m/s        EN 60745     6m/s2      . 2 1,5 m/s2 ...
  • Seite 12 diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. T   60745    ...
  • Seite 13 Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.    ...
  • Seite 14 Für eine genaue Abschätzung Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich Einsatz ist. Dies kann die Schwingungsbelastung über n gesamten Arbeitszeitraum deutlich reduzieren.      ...
  • Seite 15 Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten Hände, Organisation der Arbeitsabläufe.   Définir les mesures sécurité supplémentaires relatives à protection de l'utilisateur contre les effets oscillations, telles : maintenance de l'outil électrique...
  • Seite 16 Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, der Fräser das eigene Netz- kabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und einem elektrischen Schlag führ en. Befestigen sichern Sie das Werk- Wenn Sie das Werk- stück mittels Zwingen oder auf andere Art und Weise einer stabilen Unterlage.
  • Seite 17 Sicherheitsvorschriften beim Arbeiten (A-D) A: Absaugeinrichtung benützen! B: Schutzbrille tragen! C: Vor allen Umbau- und Wartungsarbeiten Netzstecker ziehen! S    A   B   C   Prescriptions de sé curité pendant travail (A- A: Utiliser le dispositif d’extraction! B: Porter des lunettes protection! C: Avant tout travail...
  • Seite 18 Schalten sie immer einen -Schutzschalter (RCD) mit einem max. Auslösestrom 30 mA vor.       (RCD) Montez toujours interrupteur protection contre les courants court-circuit (RCD) avec courant déclenchement max. de 30 mA en amont. Schakel altijd een lekstroomschakelaar (RCD) met een max. schakelstroomsterkte van voor machine.
  • Seite 19 Staubbelastung reduzieren: Partikel, die beim Arbeiten mit dieser Maschine entstehen, können Stoffe enthalten, die Krebs, allergische Reaktionen, Atemwegserkrankungen, Geburtsfehler oder andere Fortpflanzungsschäden verursachen können.    Réduction de la pollution aux poussières : particules émises lors travail avec cette machine peuvent contenir des substances pouvant entraîner des cancer, réactions allergiques, des affections voies respiratoires, des...
  • Seite 20 Einige Beispiele dieser Stoffe sind: Blei (in bleihaltigem Anstrich), mineralischer Staub (aus Mauersteinen, Beton o. ä.), Zusatzstoffe zur Holzbehandlung (Chromat, Holzschutzmittel), einige Holzarten (wie Eichen- oder Buchenstaub), Asbest. Das Risiko ist abhängig davon, wie lange der Benutzer oder in der Nähe befindliche Personen r Belastung ausgesetzt sind.
  • Seite 21 Lassen Sie Partikel nicht in den Kör r gelangen. Um die Belastung mit diesen Stoffen reduzier Sie für gute Belüftung Arbeitsplatzes und agen Sie geeignete Schutzausrüstung, wie z.B. Atemschutzmasken, die in de Lage sind, die mikroskopisch kleinen Partikel zu filtern. ...
  • Seite 22 Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien (z.B. Arbeitsschutzbestimmungen, Entsorgung). Erfassen Sie die entstehenden Partikel Entstehungsor t, vermeiden Sie Ablager ungen im Umfeld. Verwenden Sie eine geeignete Staubabsaugung.      Respectez les directives applicables au matériau, au personnel, à l'application et au lieu d'utilisation (par exemple rectives matière de protection au travail, élimination des déchets).
  • Seite 23 Verringern Sie die Staubbelastung indem Sie: – die austretenden Partikel und den Abluftstrom de r Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten, – eine Absauganla und/oder einen Luftreiniger einsetzen,     ...
  • Seite 24 Arbeitsplatz gut lüften – – S gen oder waschen Sie Schutzkleidu Nicht ausblasen, schla gen oder bürsten. Vermeiden Sie, dass die Maschine Staub und Späne aufwirbelt oder einsaugt. Maschine nach dem Ausschalten erst dann und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf. ablegen, wenn der Motor zum Stillstand gekommen ist.
  • Seite 25 D: Der Knaufgriff muss Arbeiten mit der Oberfräse immer fest angezogen sein. Kleinere Werkstücke müssen so gesichert werden, dass sie sich beim Arbeiten mit der Oberfräse nicht lösen (z.B. mit Schraubzwingen festklemmen). D       D: Pendant les travaux avec défonceuse, le pommeau doit toujours être bien serré.
  • Seite 26 - Schalterschieber nach unten Ein- Ausschalten (A +B): A EIN schieben. : B AUS - Auf oberes Ende des Schalterschiebers drücken. Um unbeabsichtigtes Anlaufen zu vermeiden: Maschine stets ausschalten, wenn der Stecker aus der Steckdose gezogen wird oder wenn eine Stromunterbrechung eingetreten ist. ...
  • Seite 27 Einstellungen der Maschine Elektronische Drehzahlregelung (A–B) A: Durch Drehen des Stellrads kann die Drehzahl eingestellt stufenlos reguliert werden. B: Drehzahlen Leerlauf.     A   B  Réglages de la machine Réglage électronique de la vitesse (A B) roue réglage permet réglage...
  • Seite 28 -Elektronik hält die Drehzahl zwischen Leerlauf und Nennlast nahezu konstant. Dadurch erübrigt sich manuelles Nachregeln.      Elektronic    système électronique maintient régime pratiquement constant entre marche à vide charge nominale. réajustage manuel est ainsi superflu! -elektronica houdt het toerent tussen nullast nominale belasting praktisch constant.
  • Seite 29 Frä stiefe einstellen (A E) – Sauberes und sicheres Fräsen erreicht man einer maximalen Frästiefe von 6 Beim Bearbeiten von Hartholz die Maschine regelmäßig Leerlauf entlasten, um den Motor ausreichend zu kühlen. S        ...
  • Seite 30 A: Zur Einstellung Nullpunktes Knaufgriff lösen und den Motorteil nach unten führen bis der Fräser auf dem Werkstück aufsitzt. Anschließend Knaufgriff wieder festziehen.       A: Pour régler point zéro, desserrer pommeau et ramener partie moteur vers jusqu’à...
  • Seite 31 B: Flügelschraube (2) lösen. C: Stift nach unten führen, bis er auf Rändelschraube aufliegt. D: Frästiefe nach Skala (1) grob voreinstellen. Flügelschraube (2) wieder festziehen. B     C   D       ...
  • Seite 32 E: Feineinstellung mittels Rändelschraube. 1 Umdrehung Rändelschraube entspricht ein Veränderung der Frästiefe von ca. 1 mm. E           E: Réglage fin avec vis moletée. 1 rotation de la vis moletée correspond à une modification de la profondeur...
  • Seite 33 Werkzeuge einsetzen (A-D) Die hohe Drehzahl Oberfräse erfordert Fräser von hoher Qualität (HSS- oder Hartmetall). Nur Fräser verwenden, die für eine Drehzahl von 000 min geeignet sind.       34 000    Utilisation d outils (A- ’...
  • Seite 34 A: Netzstecker ziehen. B: Zum Arretieren der Frässpindel: Knopf drücken. A   B   A: Retirer fiche secteur. B: Pour fixer broche fraisage, appuyer sur le bouton. A: Stekker uit contactdoos nemen. B: Voor het vergrendelen van freesas knop indrukken.
  • Seite 35 C: Spannzangenmutter drehen bis der Schieber mit seiner Aussparung den Schlüsselflächen der Spindel aufsitzt. D: Werkzeug mit ganzen Länge seines Schaftes die Spannzange einschieben. C     D    C: Tourner l’écrou de la pince serrage ce que jusqu’à...
  • Seite 36 Best.-Nr. 31 947, ø 1/8“ (3,18 mm) Best.-Nr. 31 948,ø 6 mm Best.-Nr. 31 945, ø 1/4“ (6,35 mm) Best.-Nr. 31 949, ø 8 Best.-Nr. 31 946. Nach Einsetzen des Werkzeugs die Spannzangenmutter mit einem 19-mm- Maulschlüssel kräftig festziehen (Nur Werkzeuge verwenden, deren Schaftdurchmesser zur Spannbohrung der Spannzange passt).
  • Seite 37 Spä neabsaugung (A-C) A: Bei Verwendung einer Absaugeinrichtung wird das Verbindungsstück von vorne oder hinten Fußplatte der Oberfräse eingesetzt.       Extraction des sciures (A-C) dispositif d’extraction des d’emploi d’un sciures, pièce raccord est introduite par l’avant ou par dans semelle...
  • Seite 38 Aussparung der Platte Verbindungsstücks unter die Nase der Fußplatte (vorne oder hinten) schieben. Das Verbindungsstück mit etwas Druck gegen die Fußplatte drücken. B               B: Glisser sous taquet de la semelle...
  • Seite 39 C: Den Befestigungshebel unter dem Absaugstutzen in Posititon zur Fußplatte arretieren. C       C: Serrer levier fixation sous tubulure d’extraction dans angle 90° par rapport à la semelle. bevestigingshendel onder afzuigbuisstuk in een stand van 90° t.o.v. voet vergrendelen.
  • Seite 40 Abstellen nach Gebrauch A: Nach Beenden Fräsvorgangs Oberfräse ausschalten und Knaufgriff lösen. Danach wird der Motorteil durch die Federn den Säulen nach oben gedrückt und die Maschine kann abgestellt werden.  A             ...
  • Seite 41 Handhabung (A) Oberfräse beiden Griffen halten. Die Anschlussleitung führen, dass Sie beim Arbeiten nicht hinderlich ist (z.B. über die Schulter legen).   A         Manipulation (A) A: Tenir défonceuse par les deux poignées. câble raccord doit pas gêner pendant...
  • Seite 42 Vorschubrichtung (A+B) Oberfräse immer wie gezeigt vorschieben. Umlaufrichtung Fräsers ist durch Pfeile auf Grundplatte Oberfräse angegeben.  A   B    Sens de ’ l avance (A A: Avancer défonceuse toujours comme indiqué ci-contre. sens déplacement est indiqué par flèches semelle de la...
  • Seite 43 Frä sen von der Werkstückkante aus (A+B) A: Knaufgriff lösen B: Motorteil Maschine bis zur erforderlichen Frästiefe (a) absenken. Knaufgriff wieder festziehen und Maschine vorschieben.    A     B  a     . ...
  • Seite 44 Fräsen entlang einer Werkstück befestigten Leiste / Fräsen nach einem geraden Anriß Eine Leiste auf Werkstück befestigen und die Oberfräse mit einer geraden Kante der Fußplatte an der Leiste entlang führen. (Immer gleiche Kante verwenden.)    Fraisage long d barre fixé...
  • Seite 45 Nuten Hohlkehlen von der Werkstückmitte aus fräsen (A+B) A+B: Knaufgriff lösen und den Motorteil der eingeschalteten Oberfräse bis zur gewünschten Frästiefe (a) absenken.           a   Fraisage rainures et de gorges à...
  • Seite 46 Zum fixieren der Frästiefe den Knaufgriff festziehen und die Maschine vorschieben.  Pour fixer profondeur fraisage, serrer pommeau avancer machine. freesdiepte vast zetten knopgreep vastdraaien en de machine naar voren schuiven. Per fissare profondità fresatura, stringere pomello e fare avanzare l'apparecchio. Para fijar profundidad fresado, apretar...
  • Seite 47 Profilfräsen Beim Arbeiten mit Profilfräsern zuerst einen größeren Span und anschließend einen kleineren Span abnehmen. Der Vorschub darf dabei nicht zu gering sein, sonst das Holz versengt und der Fräser vorzeitig stumpf wird.        Profilage à...
  • Seite 48 Frä sen mit Parallelanschlag (A-D) A: Parallelanschlag (Lieferumfang) die Nuten Fußplatte einschieben. B: Maßstab wie gezeigt einsetzen. C: Flügelschrauben (1) und (2) festziehen.        B   C       Fraisage avec buté...
  • Seite 49 D: Abstandsänderungen zwischen Anschlagwinkel und Fräser können Maßstab (1) anhand der Pfeilmarke (2) abgelesen werden.     2    D: Les modifications l'espace entre l'équerre de butée et la fraise peuvent être lues sur l'échelle graduée (1) moyen de la flèche (2).
  • Seite 50 Arbeiten mit Zubehör 30 360 Anschlag mit Führungsrolle (A B) A: Der Anschlag mit Führungsrolle wird verwendet zum Fräsen nach einer geschweiften Kante      30 360 A    Travail avec des accessoires butée avec galet guidage est utilisée é...
  • Seite 51 B: Kunststoffleiste abnehmen Den Anschlag mit Führungsrolle zum Fräsen von dünnen Werkstücken der Oberseite Fräsen von dickeren Werkstücken der Unterseite des Parallelanschlags anbringen. B       B: Retirer barre plastique. Disposer butée avec galet guidage sur le côté...
  • Seite 52 Die Flügelschrauben des Anschlags mit Führungsrolle können (je nach auszuführender Arbeit) durch – die Bohrungen Parallelanschlags – in die mittlere und hintere oder die mittlere und vordere Gewindebohrung d Anschlags mit Führungsrolle eingedreht werden.    vis à oreilles butée avec galet guidage peuvent être tournées (suivant travail...
  • Seite 53 31 504 Kreisführungsstift (A-B) A: Zum Einfräsen von kreisrunden Nuten, Ausfräsen rund Öffnungen, Abrunden von Ecken und für ähnliche Arbeiten kann Parallelanschlag ein Kreisführungsstift angebracht werden       A      31 504 Guide pour coupes circulaires (A-B) A: Une broche pour coupes circulaires peut être disposée sur butée parallèle pour fraiser des...
  • Seite 54 Zum Fräsen von Kreisen mit großem Radius den Kreisführungsstift mittels Flügelschraube hinteren Bohrung befestigen. Bei kleinen Radien Befestigung an der vorderen Bohrung möglich. Kleinstmöglicher Durchmesser 160 mm.        Pour fraiser cercles grands rayon, fixer guide sur filetage arrière à...
  • Seite 55 Am Werkstück eine kleine Ansenkung anbringen und den Führungsstift mit seiner Spitze diese Ansenkung einsetzen. Der Radius des zu fräsenden Kreises lässt sich durch Verschieben Parallelanschlags Fußplatte der Oberfräse verändern.     Chanfreiner légèrement pièce à usiner disposer guide avec pointe dans chanfrein.
  • Seite 56 30 103 Winkelanschlag (A) Der Winkelanschlag ermöglicht eine optimale Führung der Oberfräse, vor allem Arbeiten Kante von Werkstücken (z.B. beim Einfräsen von Nuten für Umleimer mit Steg).      30 103 Buté e angulaire (A) butée angulaire permet guidage optimal défonceuse, notamment pour travaux sur le...
  • Seite 57 A: Der Abstand des Fräsers zur Werkstückkante lässt sich mit der Rändelmutter (1) des Winkelanschlags genau einstellen. Dabei sind die Flügelschrauben (2) an der Fußplatte gelöst. Diese werden abschließend festgeschraubt. A          ...
  • Seite 58 31 503 Zwischenplatte A: Zwischenplatte zum Bündigfräsen z.B. von überstehenden Umleimern. Zwischenplatte Unterseite der Oberfräse anschrauben. 31 503      31 503 Plaque intermé diaire A: Plaque intermédiaire destinée fraisage affleuré par bandes lisière en saillie. Visser plaque intermédiaire sur côté...
  • Seite 59 Den Fräser dabei so einstellen, dass seine Stirnseite mit der Unterseite der Zwischenplatte bündig ist.               Régler fraise telle sorte que face avant soit alignée côté inférieur de la plaque intermédiaire.

  • Seite 60: Kreisführung

    5 Kreisführung A: Für sehr genaue Kreisfräsarbeiten kann die Kreisführung die Fußplatte der Oberfräse eingesetzt werden. 31 505 ‫موجه دائري‬   31 505 Guide pour coupes circulaires A: Peut être disposé dans semelle de la défonceuse pour obtenir des coupes circulaires grande précision.
  • Seite 61 Der Zapfen der Kreisführung kann der inneren oder der äußeren Bohrung der Kreisführung festgeschraubt werden. Größtmöglicher Kriesdurchmesser bei Außenbefestigung 480 mm Größtmöglicher Kriesdurchmesser bei Innenbefestigung 350 mm               ...
  • Seite 62 Der Zapfen der Kreisführung wird ins Werkstück eine Bohrung mit passendem Durchmesser eingesetzt. Veränderungen Radius des zu fräsenden Kreises sind durch Verschieben Kreisführung Fußplatte der Oberfräse möglich.    Le tourillon guide est disposé dans pièce à usiner dans filetage diamètre approprié.
  • Seite 63 Kopierflansche Zum Fräsen von Buchstaben, usw. nach einer Werkstück befestigten Schablone. A = Außendurchmesser der Anlaufbuchse = Für Nutfräser bis ø = Bestell-Nr. ‫شفة مزدوجة‬ 9 mm 6 mm 30105  A   11 mm 8 mm 30106 B  ø...
  • Seite 64 Den Kopierflansch auf die Fußplatte der Oberfräse legen. Die Anlaufbuchse zeigt dabei nach unten. Anschließend die beiden Senkschrauben die Gewindebohrungen Kopierflansches eindrehen. Die Aussparungen der Schablone dürfen nicht schmäler sein als der Außendurchmesser der Anlaufbuchse Kopierflansch.     ...
  • Seite 65 Soll die Schrift breiter werden als der Fräserdurchmessser, müssen die Aussparungen der Schablone entsprechend breiter gemacht werden. Oberfräse wird dann mit der Anlaufbuchse des Kopierflansches zuerst entlang der einen und dann entlang der anderen Kante der Aussparungen der Schablone geführt. ...

  • Seite 66: Wartung

    Um die Gängigkeit des Oberteils den Säulen zu gewährleisten, empfiehlt sich, die Säulen öfters zu reinigen anschließend wieder leicht zu ölen. Kohlebürsten nur Herstellerwerk oder entsprechender Fachwerkstatt ersetzen lassen. Überprüfung und Wartung beim Metabo Kundendienst vornehmen lassen.    ...

  • Seite 67: Umweltschutz

    Umweltschutz: Nur für -Länder: Werfen Sie Elektrowerkzeuge nicht den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- Elektronik-Altgeräte und Umsetzung nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.     2002/96/EC    ...
  • Seite 72  (e            (f                           ...
  • Seite 73     (d              (b       (a      (c         ...
  • Seite 79 170267562_ar_1114 (incl.SHW)        72622  www.metabo.com...
