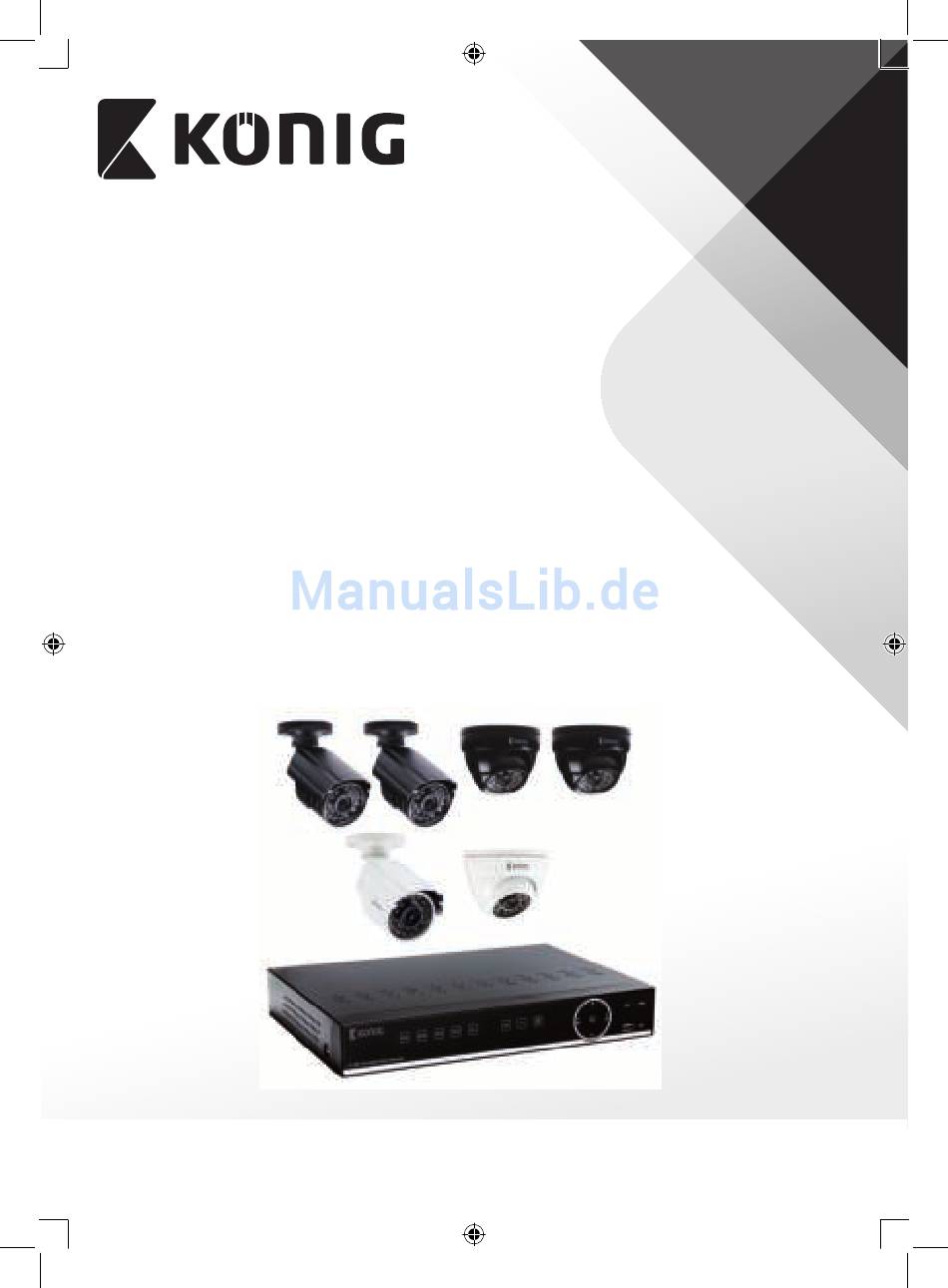

Seite 15: Über Diese Schnellanleitung
DEUTSCH Inhalt • Über diese Schnellanleitung • Verpackungsinhalt • Technische Spezifikationen • Sicherheitsvorkehrungen • Beschreibung des Produkts - Vorderseite - Rückseite - Fernbedienung - Maus • Installationsanleitungen • Gebrauchsanweisung - Einschalten des Systems - Struktur des hauptmenüs - DISPlAy - RECoRD - SEARCh - NETWoRK - AlARM...
Seite 16: Technische Spezifikationen
DEUTSCH • 1x HDMI™ kabel • 1x UK und Euro Netzkabel • 1x CD-RoM • Installationsanleitung SAS-SETDVR45 • 1x DVR: SAS-DVR1004 • 4x Kamera: SAS-CAM1100 • 4x 18 Meter Anschlusskabel • 1x Fernbedienung (inkl. 2x AAA Batterien) • 1x USB-Maus • 1x hDMI™-Kabel • 1x Wechselstrom/Gleichstrom Netzteil • 1x Euro-Netzkabel...
Seite 17 DEUTSCH • Audio-Ausgang: 1 Kanäle RCA • VGA-Auflösung: 800 x 600, 1024 x 768, 1280 x 1024, 1440 x 900, 1920 x 1080 • Bildschirmauflösung: PAl: 960 x 576 @ 25 fps (je Kanal) NTSC: 960 x 480 @ 30 fps (je Kanal) • Aufnahmeauflösung: PAl D1-Modus: 360 x 288 (CIF), 720 x 288 (hD1), 720 x 576 (D1) 960h-Modus: 480 x 288 (WCIF), 960 x 288 (WhD1), 960 x 576 (WD1) NTSC D1-Modus: 360 x 240 (CIF), 720 x 240 (hD1), 720 x 480 (D1) 960h-Modus: 480 x 240 (WCIF), 960 x 240 (WhD1),...
Seite 18: Sicherheitsvorkehrungen
DEUTSCH • Betrachtungswinkel: 45° • Infrarot lED: 24 Teile, 5 ~ 10 m • lichtempfindlichkeit: 1,5 lux • Elektronische Blende: 1/50 (1/60) ~ 1/100000 Sek. • Signal-/Rausch- Verhältnis: > 48 dB • Zunahme: auto • Gamma-Korrektur: > 0,45 • Schutzklasse: IP66 • Betriebstemperatur: -20 °C ~ 55 °C...
Seite 19: Beschreibung Des Produkts
DEUTSCH Beschreibung des Produkts Vorderseite (z.B. SAS-DVR1004 1. Ch1 drücken zur Auswahl von Kanal 1 2. Ch2 drücken zur Auswahl von Kanal 2 3. Ch3 drücken zur Auswahl von Kanal 3 4. Ch4 drücken zur Auswahl von Kanal 4 5. All drücken, um alle Kanäle auf einem Bildschirm zu sehen (vierfach-Ansicht) 6.
Seite 20: Audioeingang
DEUTSCH 1. Video-Eingang (Kamera), max. 16 2. Video-Ausgang (Composit) 3. Audioeingang 4. Video-Ausgang (VGA) 5. RS485/Sensor/Alarm-Schnittstelle (siehe Tabelle) 6. Nicht verwendet 7. Audio-Ausgang 8. Video-Ausgang (hDMI) 9. Ethernet-Anschluss (lAN) 10. USB-Anschluss (Flash-laufwerk, Festplatte) 11. 12 V Eingang (Wechselstrom, DC) 12. Ein-/Ausschalter Fernbedienung 1.
Seite 21: Maus
DEUTSCH Maus Klick auf die linke Maustaste: Im gesperrten Menü-Modus gelangen Sie über das Popup-Menü und einen Klick auf ein beliebiges Untermenü zum log-in-Bildschirm. Im freigeschalteten Menü-Modus gelangen Sie über einen Klick der linken Maustaste im Popup-Menü direkt in ein beliebiges Untermenü.
Seite 22: Installationsanleitungen
DEUTSCH Installationsanleitungen Anschlusskabel Kameraeingang Max. 4/8/16 Kameraeingänge Zum 12 V-Eingang (Gleichstrom, DC) Verteilerkabel mit 5x DC-Ausgängen Verteilerkabel an das Netzteil anschließen Wechselstrom/ Gleichstrom Netzteil Zur 220 V Steckdose (Wechselstrom, AC) Gebrauchsanweisung Die folgenden Kapitel beschreiben einige der Features und Funktionen des DVR. In dem ausführlichen englischen handbuch finden Sie weitere Informationen über den DVR.
Seite 23: Einschalten Des Systems
DEUTSCH Einschalten des Systems Stecken Sie nach der Verbindung von Kamera und Monitor mit dem Anschlusskabel den Netzstecker des DVR in eine Steckdose. Betätigen Sie den hauptschalter auf der Rückseite, um das System einzuschalten. Sie befinden sich nun im Initialisierungs- Bildschirm.
Seite 24: Struktur Des Hauptmenüs
DEUTSCH Struktur des hauptmenüs hinweis: bei den folgenden Anweisungen gehen wir davon aus, dass Sie das DVR-hauptmenü über eine Maus steuern.
Seite 25: Display
DEUTSCH DiSPlAy Durch einen Klick auf Display im hauptmenü, gelangen Sie zum Abschnitt Display. Der live-Modus enthält die on-Screen- Einstellungen/Angaben pro Kanal und die Farbeinstellung pro Kanal, wenn sich der DVR im live-Modus befindet. Ausgabe enthält die Einstellungen für die Videoausgabe auf dem Monitor.
Seite 26: Network
DEUTSCH NETwoRk Dieser Abschnitt umfasst alle Netzwerkeinstellungen, um das DVR-System in Ihr Netzwerk zu integrieren. Um das Netzwerk einzurichten, werden grundlegende Netzwerkkenntnisse empfohlen. Für hilfe kontaktieren Sie bitte Ihren händler oder eine Person mit Netzwerkkenntnissen. Um den DVR mit dem Internet zu verbinden, müssen im Abschnitt Netzwerk bestimmte Einstellungen vorgenommen werden.
Seite 27: System
DEUTSCH SySTEM Dieser Abschnitt enthält allgemeine Einstellungen für das DVR-System und seine Nutzer. ADVANCED Abschnitt für Fortgeschrittene und zusätzliche Systemeinstellungen. Unterstützung für Mobilgeräte Dieser DVR unterstützt einen live-Stream der Kameras auf Ihrem Mobilgerät, z.B. Smartphones und Tablets. Auf diese Weise haben Sie praktisch von überall aus Zugriff auf Ihr Sicherheitssystem.
Seite 28: Sicherheitsvorkehrungen
DEUTSCH Sicherheitsvorkehrungen VoRSiChT Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSChlIESSlICh STRoMSChlAGGEFAhR NiChT ÖFFNEN von einem autorisierten Techniker geöffnet werden. Trennen Sie das Produkt von anderen Geräten, wenn ein Problem auftreten sollte. Setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus. Wartung Reinigen Sie das Gerät nur mit einem trockenen Tuch.
