Abstände
Mindestabstand zu brennbaren Materialien, abgeschirmt durch eine feuerfeste Platte
Abzugsrohrtyp
Einwandiges Abzugs-
rohr (nicht isoliert)
Doppelwandig isolier-
tes Abzugsrohr
24
Mindestabstand zu brennbarem Material, abge-
schirmt mit einer feuerfesten Platte mit einer
Dicke von mindestens 12 mm und einem Luft-
hohlraum mit einer Dicke von mindestens 12
mm zwischen dem brennbaren Material und der
feuerfesten Platte.
• Stahlabzugsrohr
Dicke mindestens
2,0 mm
• Edelstahlabzugs-
rohr
316Ti / 316L
Dicke mindestens
0,6 mm
• Edelstahlabzugs-
rohr
316Ti / 316L
Dicke mindestens
0,6 mm

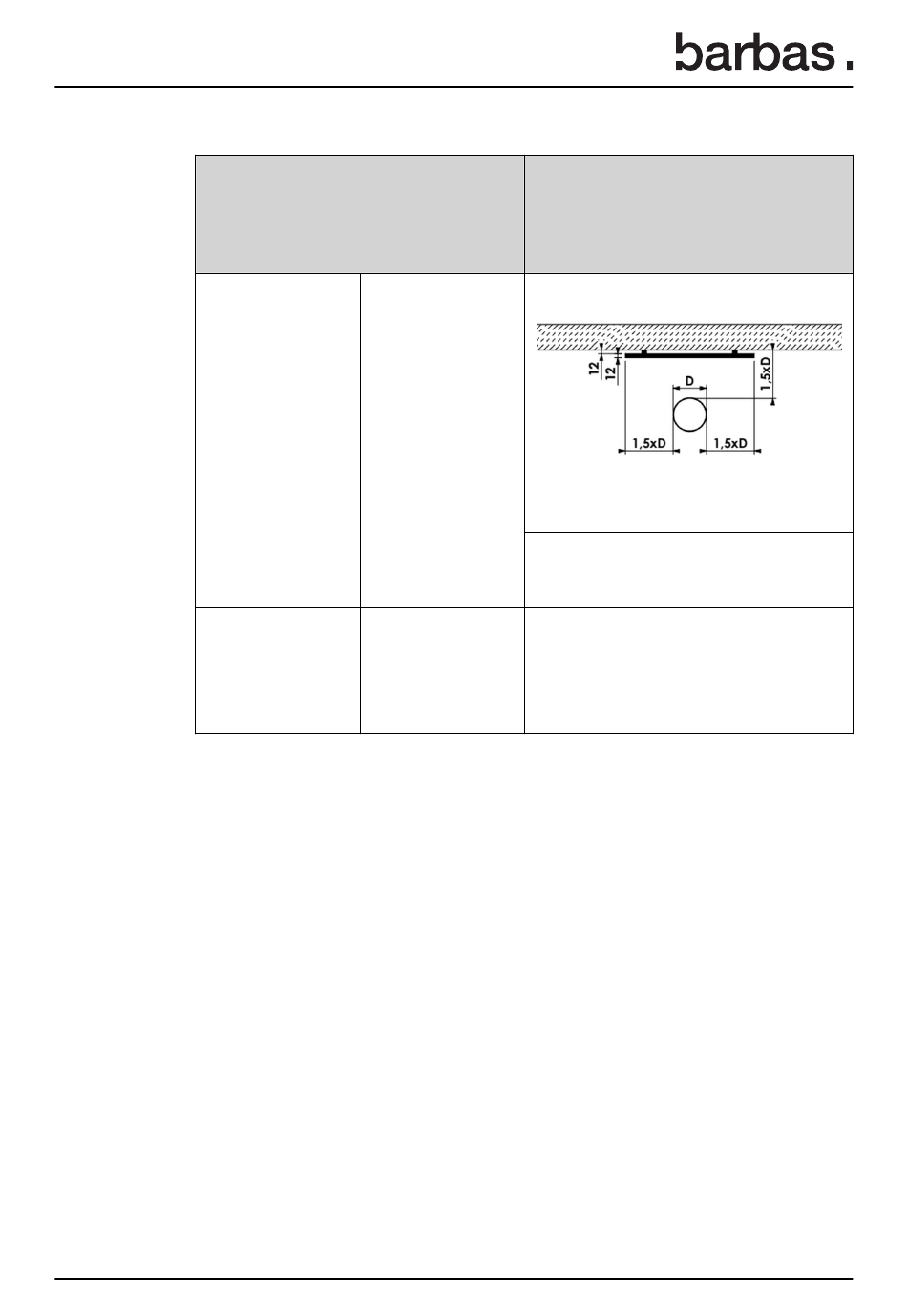

Draufsicht - Brennbare Wand
1.5x D
(D = Durchmesser des Abzugsrohrs in mm.)
10 mm
