Betriebsanleitung
Digitaler Tankinhaltsanzeiger
DIT 02
# 52124
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
12.2007 1
854.000.0386
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
DE-74363 Güglingen
Telefon: +49(0)7135-102-0
Service: +49(0)7135-102-211
Telefax: +49(0)7135-102-147
E-Mail: info@afriso.de
Internet: www.afriso.de
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für AFRISO DIT 02
- Seite 1 Überwachungsgeräte für Haustechnik, Industrie und Umweltschutz Lindenstraße 20 DE-74363 Güglingen Telefon: +49(0)7135-102-0 Service: +49(0)7135-102-211 Telefax: +49(0)7135-102-147 E-Mail: info@afriso.de Internet: www.afriso.de Betriebsanleitung Digitaler Tankinhaltsanzeiger DIT 02 # 52124 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! 12.2007 1 854.000.0386...
-
Seite 2: Inhaltsverzeichnis
Kabelverbindung..................13 Batterie anschließen...................13 Nullpunktabgleich ..................14 Montage des Drucksensors................15 Befestigung des Drucksensors am Tank............16 Tankdaten eingeben...................17 Betrieb........................18 Gerät ein- und ausschalten ................18 Anzeigeformate ..................18 Korrektur der eingestellten Tankdaten ............19 Nachträglicher Nullpunktabgleich ...............19 Wartung .........................20 Wartungszeitpunkte..................20 Batteriewechsel ..................20 Störungen ......................20 DIT 02... - Seite 3 10 Außerbetriebnahme und Entsorgung..............21 11 Ersatzteile und Zubehör..................21 12 Gewährleistung ..................... 22 13 Urheberrecht ......................22 14 Kundenzufriedenheit ..................... 22 15 Adressen ....................... 22 DIT 02...
-
Seite 4: Zu Dieser Betriebsanleitung
Bei Nichtbeachtung kann leichte oder mittlere Kör- perverletzung oder Sachschaden folgen. Erklärung der Symbole und Auszeichnungen Symbol Bedeutung Voraussetzung zu einer Handlung Handlung mit einem Schritt Handlung mit mehreren Schritten Resultat einer Handlung • Aufzählung Anzeige auf Display Text Hervorhebung Hervorhebung DIT 02... -
Seite 5: Sicherheit
Messung von Füllständen in Wassertanks mit Höhen bis zu 4 Metern. Eine andere Verwendung ist nicht bestimmungsgemäß. Vorhersehbare Fehlanwendung Der digitale Tankinhaltsanzeiger DIT 02 darf insbesondere in folgen- den Fällen nicht verwendet werden: • Explosionsgefährdete Umgebung Bei Betrieb in explosionsgefährdeten Bereichen kann Funken- bildung zu Verpuffungen, Brand oder Explosionen führen. -
Seite 6: Qualifikation Des Personals
Vertriebsfirma. Für Druckfehler übernimmt der Hersteller keine Haftung. Produktbeschreibung Der digitale Tankinhaltsanzeiger DIT 02 besteht aus einem elektroni- schen Drucksensor und einem mirkoprozessorgesteuerten Anzeige- gerät, das in einem robusten Kunststoffgehäuse eingebaut ist. Auf einem vierstelligen LCD-Display werden die Messwerte dargestellt. -
Seite 7: Aufbau

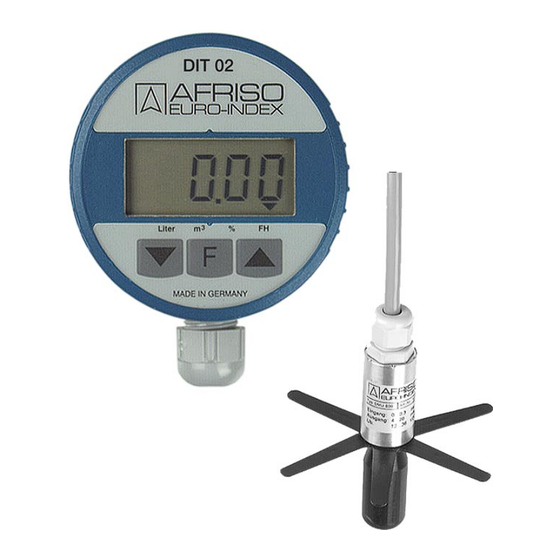

Dem Drucksensor liegen verschiedene Verschraubungen bei, mit welchen das Kabel des Drucksensors gegenüber dem Tank befestigt und abgedichtet wird. Aufbau Display Programmiertasten PG-Verschraubung Kabel Funktionstaste Bild 1: Anzeigegerät Kabel mit Entlüf- tungsschlauch Drucksensor Stern Abstandhalter Bild 2: Drucksensor mit Abstandhalter DIT 02... -
Seite 8: Lieferumfang
• Anzeigegerät • Drucksensor mit Abstandhalter • Feuchtraum-Abzweigdose • Lüsterklemme 4-polig • Wandhalter für DIT 02: • Verschraubungsset 2“ x 1½“ x 1“: Flachdichtung NBR Reduzierstück G1½ - Rp1 Reduzierstück G2 - G1½ • Verschraubung 1“: Stopfbuchse Scheibe Ø 17 Stopfen Einschraubkörper... -
Seite 9: Technische Daten
Störaussendung Nach EN 50081-1 Störfestigkeit Nach EN 50082-1 Tabelle 2: Drucksensor Parameter Wert Allgemeine Daten Maße (ø x L) 25 x 107 mm Gewicht 410 g Kabellänge Druckbereich 0-400 mbar Genauigkeit* < ± 1,0 % FSO, IEC 60770 DIT 02... -
Seite 10: Zulassungen, Prüfungen Und Konformitäten
Genauigkeit des Gesamtsystems*: < ± 1,5 % FSO, IEC 60770 * bezogen auf die Anzeige der Füllhöhe in mm. Zulassungen, Prüfungen und Konformitäten DIT 02 entspricht der EMV-Richtlinie (89/336/EWG und 92/31/EWG). Transport und Lagerung VORSICHT Beschädigung des Geräts durch unsachgemäßen Transport. -
Seite 11: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Montage und Inbetriebnahme Tankdaten ermitteln Bevor der Tankinhaltsanzeiger DIT 02 installiert wird, müssen die Tankdaten ermittelt werden. Sicherheitshalber und für spätere Kon- trollen sollten die Tankdaten auf dieser Seite dokumentiert werden. Tankform Tankform-Kennziffer aus folgender Tabelle ermitteln. -
Seite 12: Wandhalter Montieren
Wandhalter z. B. für den Batteriewechsel entnommen werden können. Anzeigegerät in den Wandhalter einhängen und Kabel in die Abzweigdose führen. Die am jeweiligen Tank erforderliche Verschraubung in der rich- tigen Orientierung auf das Kabel des Drucksensors aufschie- ben. DIT 02... -
Seite 13: Kabelverbindung
Gehäuse des Anzeigegeräts durch Verdrehen des Gehäuseoberteils gegenüber dem Gehäuseun- terteil bis zum spürbaren Anschlag und gleichzeitigem Ausei- nanderziehen öffnen. Den Minitaster (1) drücken und gedrückt halten. Den zweipoli- gen Batteriestecker in die zweipolige Buchse (2) auf der Leiter- platte stecken. DIT 02... -
Seite 14: Nullpunktabgleich
Hierbei darf sich der Drucksensor nicht im Tank befinden. Der Nullpunktabgleich kann in diesem Zustand beliebig oft durchgeführt werden. Drücken der Taste F beendet den Nullpunktabgleich. Am unteren Displayrand erscheint ein Pfeil, der auf die Einheit Liter zeigt. DIT 02... -
Seite 15: Montage Des Drucksensors
Den Sitz des Kabels in der Verschraubung so einstellen, dass die Sondenspitze gerade den Tankboden erreicht. Die Mess- bohrung des Drucksensors darf nicht in den Schlamm eintau- chen. Die Wassermenge, die sich unterhalb der Messbohrung des Drucksensors befindet, wird von dem Drucksensor nicht er- fasst. DIT 02... -
Seite 16: Befestigung Des Drucksensors Am Tank
Beim Bohren sicherstellen, dass keine Späne in den Tank hi- neinfallen. Beiliegende PG 9-Verschraubung einsetzen und mit der beilie- genden Mutter befestigen. Das Kabel des Drucksensors in die PG-Verschraubung einfüh- ren und wie oben beschrieben in der richtigen Länge fixieren. G1-Gewinde Verschraubung zur Fixierung des Kabels DIT 02... -
Seite 17: Tankdaten Eingeben
0000 bedeutet, dass noch keine Tankhöhe eingegeben wurde. Mit den Tasten die ermittelte Tankhöhe in mm einstellen: Mit der Taste die zu ändernde Stelle anwählen. Mit der Tas- den Wert der ausgewählten Stelle im Bereich von 0 bis 9 verändern. DIT 02... -
Seite 18: Betrieb
2 ½ Minuten aktiviert, das heißt, der aktuelle Füllstand wird ange- zeigt. Anzeigeformate Mehrfaches Drücken der Taste F wählt die vier Anzeigeformate des Füllstandes aus: • Anzeige des Volumens in Liter. Der Pfeil am unteren Displayrand zeigt auf Liter. DIT 02... -
Seite 19: Korrektur Der Eingestellten Tankdaten
Batterie anschließen wie in Kapitel 6.5, Seite 13, beschrieben. Durch Drücken des Minitasters beim Anschließen des Batterie- steckers werden alle eingestellten Tankdaten gelöscht. Nullpunktabgleich durchführen wie in Kapitel 6.6, Seite 14, be- schrieben. Tankdaten eingeben wie in Kapitel 6.9, Seite 17 beschrieben. DIT 02... -
Seite 20: Wartung
ßen (siehe Kapi- tel 6.5, Seite 13). Batteriestecker Batteriestecker prüfen. nicht mit Leiter- platte verbunden. Anzeige wechselt Tankdaten falsch Tankdaten korri- zwischen dem an- eingegeben. gieren (siehe Kapi- gezeigten Wert und tel 7.3, Seite 19). „----“ hin und her. DIT 02... -
Seite 21: Außerbetriebnahme Und Entsorgung
Sie mit uns über Möglichkeiten der Entsor- gung bzw. Rücknahme. 11 Ersatzteile und Zubehör Artikel Art.-Nr. Anzeigegerät 695 000 0001 3,6 V-Lithiumbatterie für DIT 02 68309 Wandhalter für DIT 02 00 24 000111 Drucksensor 0-400 mbar 52137 Feuchtraum Abzweigdose 639 000 0004 Außenbereich-Abzweigdose... -
Seite 22: Gewährleistung
Für uns hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierigkeiten mit Ihrem Produkt ha- ben, wenden Sie sich bitte an uns. 15 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.de. DIT 02...
