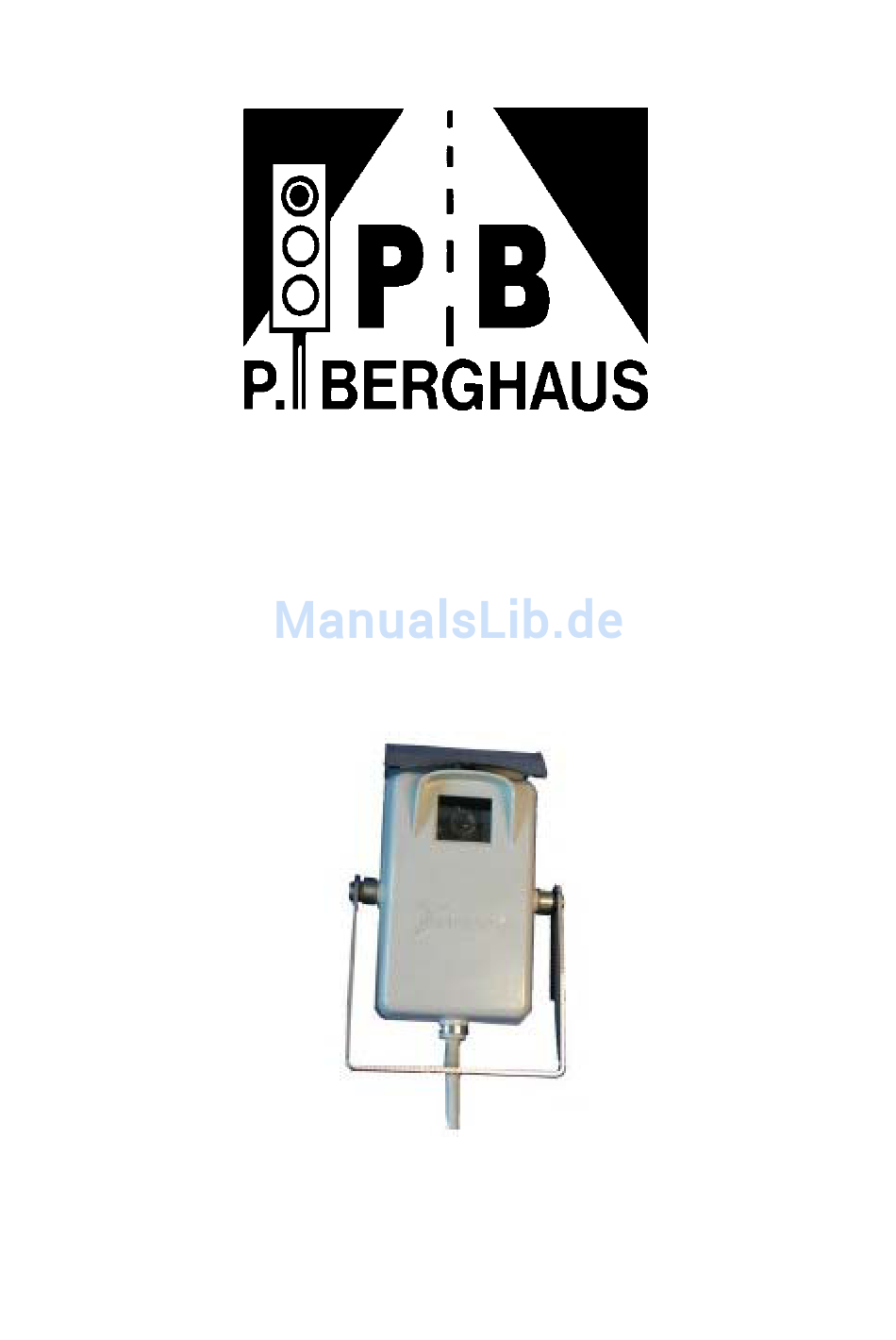

PB PBCam2 Handbuch
Stand: 27.04.2007
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für PB PBCam2
- Seite 1 Handbuch PBCam2 Stand: 27.04.2007...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Software-Installation _____________________________________________________ 5 Java-Installation___________________________________________________________________ 5 Software-Installation für Kamera _____________________________________________________ 5 Menü / Kamerasprache _____________________________________________________________ 5 Einstellungen ___________________________________________________________ 6 Allgemein _______________________________________________________________________ 6 Schnittstelle ______________________________________________________________________ 6 Baud-Rate _______________________________________________________________________ 6 Auflösung im Überprüfungs-Modus ___________________________________________________ 7 Farbwahl bei belegter Zone __________________________________________________________ 7 Farbwahl bei freier Zone ____________________________________________________________ 7 Einstellungen übernehmen __________________________________________________________ 7 Inbetriebnahme Kamera __________________________________________________ 8 Anschluss Kamera _________________________________________________________________ 8... - Seite 4 Einrichtung der Zonen (Schleifen)_________________________________________ 16 Kamera ausrichten ________________________________________________________________ 16 Funktionsweise __________________________________________________________________ 16 Zonen einrichten _________________________________________________________________ 17 Zonen ausrichten _________________________________________________________________ 17 Zonen zuordnen__________________________________________________________________ 17 Zonen löschen ___________________________________________________________________ 18 Richtungserkennung aktivieren ______________________________________________________ 18 Richtungserkennung deaktivieren ____________________________________________________ 18 Zonen abgleichen ________________________________________________________________ 18 6.10 Überprüfungsmodus aktivieren ______________________________________________________ 19 6.11 Verhalten der Ausgänge ___________________________________________________________ 19...
-
Seite 5: Software-Installation
Software-Installation Java-Installation Beim Einlegen der CD startet automatisch die Software-Installation. Startet die Software-Installation nicht automatisch, dann das Programm Setup.exe durch Doppelklick im Hauptverzeichnis der CD starten. Zum Betrieb der Kamera ist eine Installation von Java erforderlich, bei der Installationsauswahl Standard wählen und die Installation starten. -
Seite 6: Einstellungen
Einstellungen Allgemein Um in das Einstellungsmenü zu gelangen, muss im Startmenü in dem Ordner Traficam das Programm „Traficam – Configuration“ gestartet werden. Es erscheint folgendes Einstellungsmenü: Hinweis: Zum Ändern der Einstellungen ist keine Verbindung zur Kamera erforderlich. Schnittstelle Unter dem Menüpunkt COM port wird die verwendete Schnittstelle gewählt, über die der PC mit der Kamera verbunden wird. -
Seite 7: Auflösung Im Überprüfungs-Modus
Auflösung im Überprüfungs-Modus In diesem Menü (Resolution for verification) ist keine Einstellung erforderlich. Standardeinstellung ist Medium. Farbwahl bei belegter Zone In diesem Menü (Color when zone is active) wird die Darstellungsfarbe der Schleifenzone eingestellt, wenn diese belegt (Meldung) ist. Standardeinstellung ist Rot. Farbwahl bei freier Zone In diesem Menü... -
Seite 8: Inbetriebnahme Kamera
Inbetriebnahme Kamera Anschluss Kamera Die Kamera über das 12-polige Verbindungskabel mit dem Anschlussmodul verbinden. Einen Ausgang des Anschlussmoduls mit Melderkabel an einem Meldereingang des verwendeten Steuergerätes anschließen. Das Anschlussmodul besitzt 4 getrennte Ausgänge, die am verwendeten Steuergerät verwendet werden können. Hinweis: Die Spannungsversorgung des Anschlussmoduls / Kamera erfolgt über eine der Ausgangsbuchsen. - Seite 9 In diesem Fall sind die Spannungsversorgung, sämtliche Kabelverbindungen bzw. die eingestellte Schnittstelle zu überprüfen. Über die Schaltfläche Wieder versuchen wird einer neuer Verbindungsaufbau zur Kamera eingeleitet. Bei Anwahl Aufheben wird das Programm beendet.
-
Seite 10: Bedienung Hauptprogramm
Bedienung Hauptprogramm Menü Datei 4.1.1 Neue Konfiguration Bei Anwahl Neue Konfig wird die Kamera in den Grundzustand versetzt, vorhandene Zonen werden gelöscht. 4.1.2 Kamera Name Unter dem Menüpunkt Kamerabezeichnung kann der Kamera ein Name zugeordnet werden. Durch Klick mit der linken Maustaste auf den Namen kann der vorhandene Name überschrieben werden. 4.1.3 Daten senden Bei Anwahl Konfig Senden wird die aktuelle Konfiguration zur Kamera übertragen. -
Seite 11: Programm Beenden
4.1.6 Programm beenden Bei Anwahl Schließen wird das Programm beendet. Menü Bearbeiten 5.1.1 Neue Zone erstellen Bei Anwahl Detektor Hinzufügen erscheint eine neue Zone auf dem Bildschirm. Erstellung der Zonen 5.1.2 Zone löschen Wurde eine Zone mit der Maus markiert, wird diese bei Anwahl von Detektor Löschen gelöscht. 5.1.3 Ausgänge zuordnen Über den Befehl Ausgänge Zuordnen im Menü... -
Seite 12: Menü Anzeige
Menü Anzeige 5.2.1 Standbild Bei Anwahl Schnappschuss wird ein aktuelles Standbild von der Kamera zum PC übertragen. Dieses benötigt man zum Einrichten der Zonen. 5.2.2 Überprüfungsmodus Bei Anwahl Prüfen werden aktuelle Bild-Informationen von der Kamera zum PC übertragen. Dieses benötigt man zum Überprüfen der Zonen z.B. während des Abgleichs. 6.10 Menü... -
Seite 13: Videolevel
5.3.3 Videolevel Einstellung des Video-Pegels. Dieser Menüpunkt ist nur für Testzwecke gedacht uns sollte nicht verstellt werden. Standard: 40 % - Bereich: 0 bis 100 %. 5.3.4 Zwangsmeldung aktivieren Diese Funktion wird aktiviert, wenn im Menü Tools im Untermenu Extras bei Recall Function die Funktion auf Aktiviert gestellt wird. -
Seite 14: Funktion Fail-Safe Zuweisen / Verzögerung
5.3.9 Funktion Fail-Safe zuweisen / Verzögerung Hierbei handelt es sich um den „Fail-Safe“ Status der Kamera, alle dem „Fail-Safe“ Status zugewiesenen Ausgänge werden aktiviert. Bei aktivierter Funktion „Fail-Safe“ werden alle Ausgänge aktiviert, wenn während einer der Verzögerung Aktivierung „Fail-Safe“ entsprechenden Zeit keine Fahrzeuge erfasst werden. Standard: Aktiviert Auswahl: Nicht aktiviert, Aktiviert Standard: 60 Min. -
Seite 15: Sprache
5.3.14 Sprache In diesem Menü wird die Konfigurationssprache der Kamera ausgewählt. Mit den Cursortasten lassen sich die jeweiligen Werte verstellen. -
Seite 16: Einrichtung Der Zonen (Schleifen)
Einrichtung der Zonen (Schleifen) Kamera ausrichten Kamera montieren wie unter Kapitel 3 beschrieben, in Betrieb nehmen und die Bediensoftware starten. Im Menü Anzeige die Funktion Schnappschuss aufrufen. Die Kamera überträgt ein Standbild zum PC. Die Kamera muss so ausgerichtet werden, dass Fahrzeuge auf die Kamera zufahren. Vorhandene Haltebalken sollten sich im unteren Bereich der Kamera befinden, ggf. -
Seite 17: Zonen Einrichten
Zonen einrichten Nach korrekter Ausrichtung der Kamera können die Zonen eingerichtet werden, dieses erfolgt im Menü Bearbeiten mit dem Befehl Detektor Hinzufügen. Dieselbe Funktion kann auch über die rechte Maustaste aktiviert werden. Mit der Maus kann die neue Zone in den gewünschten Bereich verschoben werden. Diese muss zuvor mit der linken Maustaste markiert werden. -
Seite 18: Zonen Löschen
Es stehen 4 Ausgänge zur Verfügung. Diese können beliebig jeder Zone zugeordnet werden. Nach jeder Änderung einer Zone müssen die Daten erneut an die Kamera übertragen werden. Zonen löschen Nach korrekter Ausrichtung der Kamera können die Zonen eingerichtet werden. Dieses erfolgt im Menü Bearbeiten mit dem Befehl Detektor Löschen. -
Seite 19: Überprüfungsmodus Aktivieren
Ruft man den Überprüfungsmodus ( 6.10) auf, werden die Zonen während des Abgleichs rot (Standardeinstellung) dargestellt. Abgeglichene Zonen werden grün (Standard-Einstellung) dargestellt. 6.10 Überprüfungsmodus aktivieren Wurde der Überprüfungsmodus aktiviert (Menü Anzeige Funktion Prüfen), können die einzelnen Zonen in Echtzeit auf Belegung getestet werden. Objekte, die sich im Kamerabereich befinden, werden schemenhaft dargestellt. -
Seite 20: Technische Daten
Technische Daten Technische Daten: Weitwinkelobjektiv, Brennweite: 104°, 2,5 mm Reichweite: 3 m bis 25 m – Versorgungsspannung: 10 V 26 V DC Leistungsaufnahme: 1,5 W 4 Schaltausgänge: Relaiskontakte potentialfrei (5 A) Datenschnittstelle: RS 485 Temperaturbereich: - 34° C bis + 74° C Gewicht: ca.
