Inhaltszusammenfassung für klima1stklass 6013

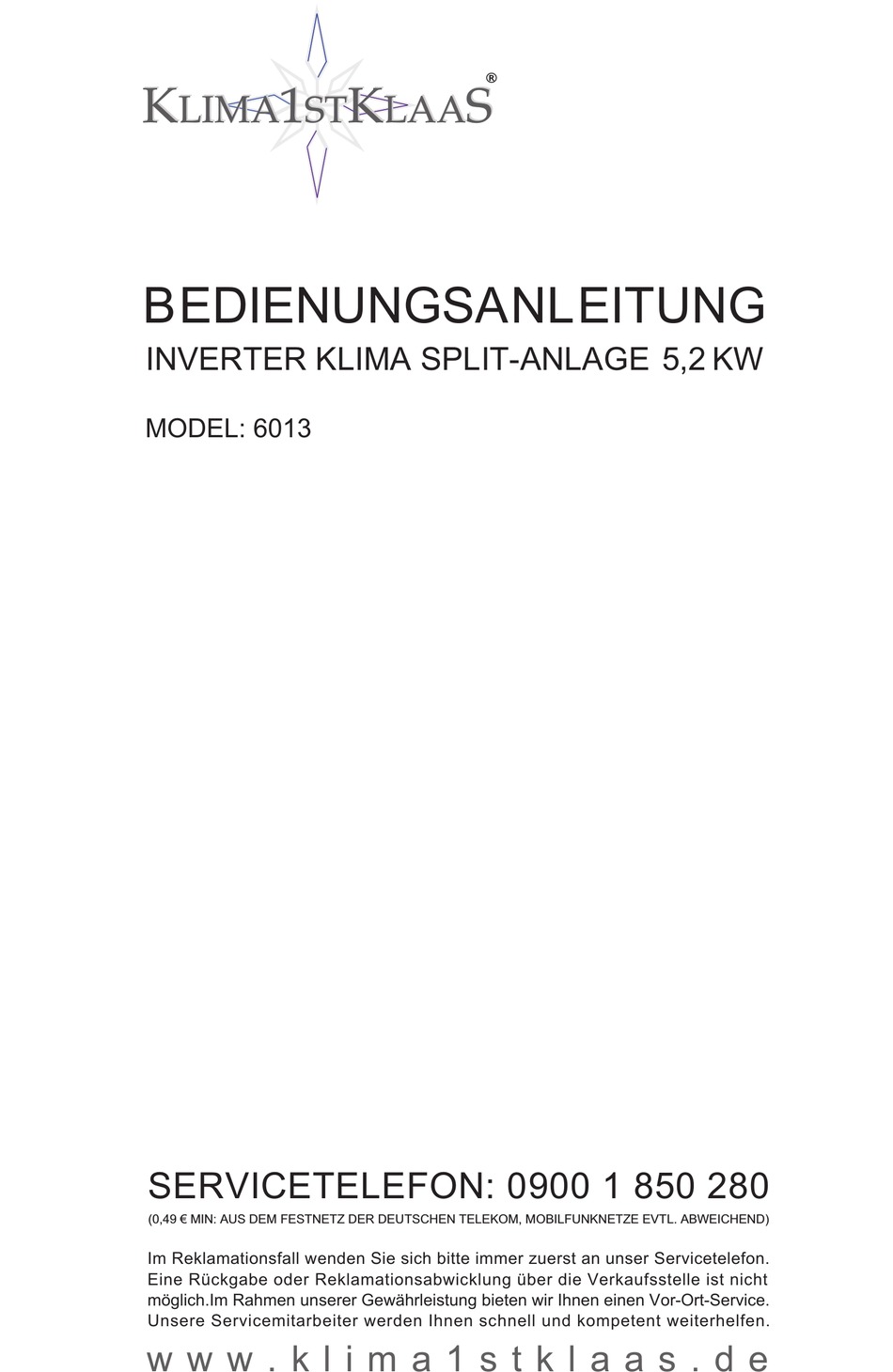

- Seite 1 % & '()*( +,-'. & %0 , & / %0 $ " 23!4 $3#$3 $! 567 ""$ $89:$8!" 3:3!$8 $8; 5$"$ $423 3$ <5 = 7$2#$8 $ " 23! 7 5 :3=<7$8# $ $8 :4!!"$ $ !"3 56" >= 56 6 $3:3!$8$8 $?68 $ !":3=7 $"$3 8 63$3$ 3$3 288" $8; 5$ 3!$8$ $8; 5$ "...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für eine Klima Split-Anlage unserer Marke Klima1stKlaas entschieden haben. Es handelt sich um ein sehr hochwertiges Gerät, welches unter Berücksichtigung bestmöglicher Qualität und neuester Technologie verbunden mit modernem Design gefertigt wurde. Um eine reibungslose Nutzung der Funktionen der Klima Split-Anlage zu gewährleisten, lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch.
-
Seite 3: Gewährleistung
Wichtige Informationen zur Inbetriebnahme und Gewährleistung Die Inbetriebnahme einer Klima Split-Anlage ist ein Kältetechnischer Vorgang der nur mit qualifizierten Fachkenntnissen und unter dem Einsatz von hochwertigen Inbetriebnahmewerkzeugen und Geräten möglich ist. Beim Betrieb einer Klima Split-Anlage kommt es zum Einsatz von 3 verschiedenen Materien. Dies sind Strom, Wasser und Kältemittel, welches fluorisierte Treibhausgase enthält, die nicht in die Umwelt gelangen dürfen. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Gewährleistungsbedingungen Sicherheitshinweise Ihre Klimaanlage Fernbedienung Bedienhinweise Reinigung Fehlerbehebung Montage und Installation Technische Daten Umweltschutz Inbetriebnahmenachweis Garantiekarte Wartungspass Typenschild und Energielabel... -
Seite 5: Gewährleistungsbedingungen
1. GEWÄHRLEISTUNGSBEDINGUNGEN Für das von uns vertriebene Model: 6013 übernehmen wir eine Gewährleistung von 24 Monaten ab Kaufdatum. Wir beseitigen – innerhalb dieser Garantiezeit – nach unserer Wahl durch Reparatur oder Austausch des Gerätes oder des Zubehörs (Schäden am Zubehör führen nicht automatisch zum Umtausch des Komplettgerätes) unentgeltlich alle Mängel, die auf Material –... -
Seite 6: Sicherheitshinweise
2. Sicherheitshinweise Wichtig: Die Einhaltung der Sicherheitsvorschriften reduziert das Risiko von Feuer, elektrischen Stromschlägen, Verletzungen oder Tod durch fehlerhafte Nutzung. Lesen Sie diese Sicherheitshinweise daher sehr sorgfältig durch, um Bedienfehler auszuschließen. 1. Verwenden Sie das Gerät nur zu seiner Bestimmung 2. -
Seite 7: Beachten Sie Die Folgenden Hinweise
Warnung Beachten Sie die folgenden Hinweise Netzkabel Anschluss Stellen Sie sicher, dass das Netzkabel unbeschädigt ist und die Steckdose geerdet Unsachgemäßer Einbau kann Die Spannung muss korrekt sein und die Leistungsfähigkeit Gerätes Kapazität Stromkabels verringern oder zum Kühlmittelverlust Steckers muss ausreichend sein. führen. -
Seite 8: Wichtige Bedienungshinweise
Wichtige Bedienungshinweise 1. Vorgeschriebene Netzleistung: 220~240( 10%)V, 50Hz/60Hz 2. Verwenden Sie nur das Originalstromkabel. Benutzen Sie keine Verlängerung. 3. Stecken Sie keine Finger oder Gegenstände in die Ventilatoren des Innen- oder des Außengerätes. Dies kann zu schweren Unfällen oder defekten führen. 4. -
Seite 9: Sicherheitsfunktionen
Sicherheitsfunktionen Verzögertes Starten Nach dem Ausschalten startet der Kompressor erneut erst nach 3 Minuten (5 Minuten bei Heizfunktion). Es handelt sich um eine Kompressorschutzfunktion! Entfrosten Ist die Aussentemperatur sehr niedrig und die Luftfeuchtigkeit sehr hoch kann sich in der Heizfunktion Reif auf die Wärmeaustauscher legen. -
Seite 10: Inneneinheit
3. Ihre Klimaanlage Inneneinheit 1 Frontblende 2 Luftfilter 3 Displayanzeige 4 Luftauslass 5 Infrarotempfänger 6 Netzkabel 7 Fernbedienung 8 Kondensatschlauch 9 Kälteleitungen/ Kondensatleitung 10 Absperrventil Ventilator... -
Seite 11: Geräte-Display Mit Symbolerläuterung
Fernbedienung Geräte-Display mit Symbolerläuterung (von links nach rechts) Lufterfrischung – Heizen – Kühlen – Temperaturanzeige – Sleepmodus – Entfeuchten... -
Seite 12: Fernbedienung
4. Fernbedienung 1. ON/OFF Ein- und Ausschalten der Klima-Anlage 2. SPEED Auswahl der Ventilatorgeschwindigkeit in 4 Stufen Low – Med – High - Auto (niedrig – mittel – hoch - Automatik) 3. SWING 2 Einschalten und die vertikale Luftauslasslamelle bewegt sich automatisch. - Seite 13 5. STRONG Im Kühl- und Heizmodus läuft der Ventilator in höchster Geschwindigkeit. Im Display erscheint die Anzeige „high fan“. Die Anlage beginnt die höchstmögliche Leistung im Kühlen oder Heizen zu erzielen. 6. TIMER ON/OFF Fernbedienung einschalten durch Drücken der Taste TIMER. „TIMER ON“...
- Seite 14 Nach 7 Stunden im Sleep Modus schaltet sich die Anlage aus. Durch Drücken der Tasten MODE oder ON/OFF kann der SLEEP Modus deaktiviert werden. 12. SWING Einschalten und die horizontale Luftauslasslamelle bewegt sich automatisch. Ausschalten und die Lamelle bleibt an einer Position ihrer Wahl stehen.
-
Seite 15: Anmerkung
Handhabung der Fernbedienung Nachdem Sie die Batterien gewechselt haben, benutzen Sie bitte einen spitzen • Gegenstand (z.B. einen Stift ) um die "Reset"-Taste zu betätigen. Die Reichweite der Fernbedienung beträgt ca. 8m. • Beim Benutzen der Fernbedienung halten Sie bitte den Sender (Fernbedienung) in •... -
Seite 16: Bedienhinweise
5. Bedienhinweise Heizung Betriebsbereich Wenn die umgebende Temperatur den Das Klimagerät wärmt durch Betriebstemperaturbereich übersteigt, Energieaufnahme von aussen. kann das Gerät möglicherweise nicht Wenn die Aussentemperatur zu gering ist, richtig funktionieren. kann die Heizeffektivität sinken und Sie Wenn die Raumtemperatur die benötigen eventuell zusätzliche Heizungen. -
Seite 17: Richtige Temperatureinstellung
Richtige Temperatureinstellung Direktes Sonnenlicht vermeiden Vermeiden sie Sonneneinstrahlung & Lüftung, da die auf Raum dauerhaft kalt, kann Gesundheitsschäden kommen. die eingestellte Raumtemperatur auswirkt einer Temperaturdifferenz zwischen Innen- Außentemperatur bis 5°C spart eine Temperaturerhöhung des Gerätes um 1°C bis zu 10% Strom. Wärmenquellen vermeiden Türen und Fenster schließen Türen &... -
Seite 18: Reinigung Des Luftfilters
6. Reinigung Schalten Sie bitte vor Reinigung, die Klimaanlage mit der Fernbedienung aus und ziehen Sie den Netzstecker. Stellen Sie sich nicht auf unstabile Gegenstände, wenn Sie die Klimaanlage reinigen oder warten. Berühren Sie bitte den Metallteil des Gerätes nicht, wenn Sie die Fronttafel entfernen, sonst kann es zu Verletzungen kommen. -
Seite 19: Fehlerbehebung
7. Fehlerbehebung Bei Fragen und Problemen kontaktieren Sie bitte unser Servicetelefon! Fehler Mögliche Gründe 1. Prüfen, ob der Netzstecker eingesteckt ist. 2. Prüfen, ob die Sicherung defekt ist. Klimaanlage 3. Prüfen Sie bitte die Batterien der Fernbedienung. arbeitet nicht 4. Prüfen, ob der Timer eingeschaltet ist. 5. -
Seite 20: Montage Und Installation
8. Montage und Installation Zur Sicherstellung Ihrer Gewährleistung, muss eine Klima Split-Anlage durch einen zertifizierten Fachbetrieb mit zertifiziertem Personal der Kälte- und Klimabranche inbetriebgenommen werden. Einen Nachweis über den fachgerechten Einbau ist bei einer Reklamation zwingend erforderlich. Ein Nachweis (siehe Nachweis für Montage- und Inbetriebnahme) befindet sich am Ende der Bedienungsanleitung, gültig mit Firmenstempel und Unterschrift in Verbindung mit dem Kaufbeleg. -
Seite 21: Position Der Außeneinheit
Mindestens 15cm Innengerät Abbild 1 Position der Außeneinheit Vermeiden Sie direkte Sonneneinstrahlung. • Nicht an direkte Wärmequellen, Dampfquellen hängen, fernhalten von feuergefährlichen Gasen, Rauch • und Staub. Wählen Sie einen Platz wo das Gerät vor Regen und Schnee geschützt ist •... - Seite 22 Verbindungsleitungen Stellen Sie sicher, dass der senkrecht ausgerichtete Höhenunterschied zwischen der Innen- und der • Außeneinheit und die Länge des Schlauches den Anforderungen aus der Tabelle 1 entsprechen. Wenn der Abstand und somit die Leitungen länger werden, muss das Kühlmittel nach der Tabelle 1 •...
-
Seite 23: Befestigung Der Installationstafel
Befestigung der Installationstafel Wählen Sie eine Wandstelle, an der keine Rohre bzw. Leitungen verlaufen. • Vergewissern Sie sich, dass die Installationstafel an einer geraden Wand angebracht wird, da ansonsten • der Abfluss des Kondenswassers behindert werden kann oder die Kondenswasserschale im Innengerät überläuft. -
Seite 24: Installation Des Innengerätes
Installation des Innengerätes Zur Sicherstellung Ihrer Gewährleistung, muss eine Klima Split-Anlage durch einen zertifizierten Fachbetrieb mit zertifiziertem Personal der Kälte- und Klimabranche inbetriebgenommen werden. Links Abb. 6 Verbinden Sie bitte die Leitungen, Verbindungsrohre und Verbindungsleitungen mit PVC-Band und • Klebeband zusammen. Der Wasserablassschlauch/Kondensat liegt unten (Abb. 8) Setzen Sie bitte das Rohrbündel vertikal rückwärts in die Wandbohrung (Abbild 9). -
Seite 25: Installation Des Außengeräts
Abb. 11 Installation des Außengeräts Montieren Sie das Außengerät optimal auf einem schallgedämmten Konsolenset (dies können Sie über unser Servicetelefon unter: 0900 1 850 280 (0,49€/Min aus dem Festnetz der deutschen Telekom, Mobilfunk evtl. abweichend) oder im Internet unter www.klima1stklaas.de bestellen. -
Seite 26: Kälteleitungsverbindung
Kälteleitungsverbindung Zur Sicherstellung Ihrer Gewährleistung, muss eine Klima Split-Anlage durch einen zertifizierten Fachbetrieb mit zertifiziertem Personal der Kälte- und Klimabranche inbetriebgenommen werden. Unsere Mitarbeiter- und Mitarbeiterinnen am Servicetelefon helfen Ihnen gerne Kontakt zu unseren Servicepartnern in Ihrer Nähe herzustellen. Es wird empfohlen, dass man einen Drehmomentschlüssel verwendet, um das Rohr zu verbinden. Wenn •... -
Seite 27: Kabelverbindung
3 1.0 mm 3 1.0 mm 6012 5 1.0 mm 3 1.0 mm 3 1.0 mm 6013 5 1.5 mm 3 1.5 mm 3 1.5 mm Versichern Sie sich bitte, dass alle Leitungen fest miteinander verbunden sind. • Versichern Sie sich bitte, dass die Leitungsverbindungen nach dem Schaltungsbild auf der Klimaanlage •... -
Seite 28: Entwässerung Außengerät
Bitte seien Sie bei der Verlegung mit dem PVC-Schutzband vorsichtig. Die Rohrleitungen und der Wasserablassschlauch dürfen nicht beschädigt werden. Sie sollten das PVC-Band vom unteren Teil des Außengeräts bis zum Innengerät wickeln. Befestigen Sie bitte das PVC-Band mit dem Klebeband. Der Wasserablassschlauch soll nach unten führen, um eine gute Entwässerung zu ermöglichen. -
Seite 29: Technische Daten
9. Technische Daten Inneneinheit Step Motor Step Motor Fan Motor Display receive Panel Controlling board Force Switch Anion generator 113260070103 Temperature Power plug Indoor Unit Electric Chart To Outdoor Unit Sensor Außeneinheit... -
Seite 30: Umweltschutz
10. Umweltschutz Umweltschutz wird bei uns groß geschrieben! ACHTUNG: Das Produkt enthält Batterien. Im Zusammenhang mit dem Vertrieb von Batterien oder Akkus oder mit der Lieferung von Geräten, die Batterien oder Akkus enthalten, sind wir verpflichtet, sie gemäß der Batterieverordnung auf Folgendes hinzuweisen: Batterien dürfen nicht in den Hausmüll gegeben werden. -
Seite 31: Inbetriebnahmenachweis
11. Inbetriebnahmenachweis... -
Seite 32: Produktinformation
Klima1stKlaas, by Klaas Direktimport GmbH Köllertalstraße 47, D-66265 Heusweiler 12. Garantiekarte 2013 / 22 O-Nr.: .: (wird von Klaas Direktimport GmbH vergeben) 1. Kundendaten/Abholadresse Firmenname: Ansprechpartner: Nachname: Vorname: Strasse: PLZ: Ort: Telefonnr.: Faxnr.: e-mail: 2. Produktinformation Diese Daten finden Sie auf dem ID-Lable auf der Modelbezeichnung: Rückseite des Gerätes Model Nummer:... -
Seite 33: Wartungspass
13. Wartungspass Um einen störungsfreien Betrieb Ihres Klimagerätes zu gewährleisten, muss das Gerät mindestens einmal pro Jahr gewartet/gereinigt werden. Dabei ist zu beachten: Alle Wartungs- und Reparaturarbeiten müssen von einem Facharbeiter der Kälte- und Klimatechnik • durchgeführt werden. Reparaturen oder in Eigeninitiative durchgeführte Arbeiten führen zum Verlust der Gewährleistung. •... - Seite 34 Nachweis für 1. Wartung (ein Jahr nach Inbetriebnahme) Kunde: Typ/Model: Gekauft am: Kunde Telefon: Innengerät gereinigt: Außengerät gereinigt: Filter gereinigt: Verbindungselemente geprüft: Kältemittel geprüft: Kältemittel nachgefüllt: Fernbedienung geprüft: Allgemeiner Funktionstest: Temperaturmessung: Temperatur Luft Auslass innen kühlen °C: Temperatur Luft Auslass innen heizen °C: Verdampfertemperatur °C:...
- Seite 35 Nachweis für 2. Wartung (zwei Jahre nach Inbetriebnahme) Kunde: Typ/Model: Gekauft am: Kunde Telefon: Innengerät gereinigt: Außengerät gereinigt: Filter gereinigt: Verbindungselemente geprüft: Kältemittel geprüft: Kältemittel nachgefüllt: Fernbedienung geprüft: Allgemeiner Funktionstest: Temperaturmessung: Temperatur Luft Auslass innen kühlen °C: Temperatur Luft Auslass innen heizen °C: Verdampfertemperatur °C: Außentemperatur °C...
-
Seite 36: Typenschild Und Energielabel
14. Typenschild und Energielabel... - Seite 37 Damit Sie immer als erstes einen aktuellen Überblick über unsere neuesten Modelle und Zubehör erhalten, keine technische Veränderungen verpassen und immer hilfreiche Tipps und Informationen zum Gebrauch Ihres Luftentfeuchters erfahren, registrieren Sie sich bitte, selbstverständlich kostenlos, auf unserer Infoseite unter: www.klimafirstklaas.de Ab sofort im Appstore verfügbar: Klima1stKlaas App...
