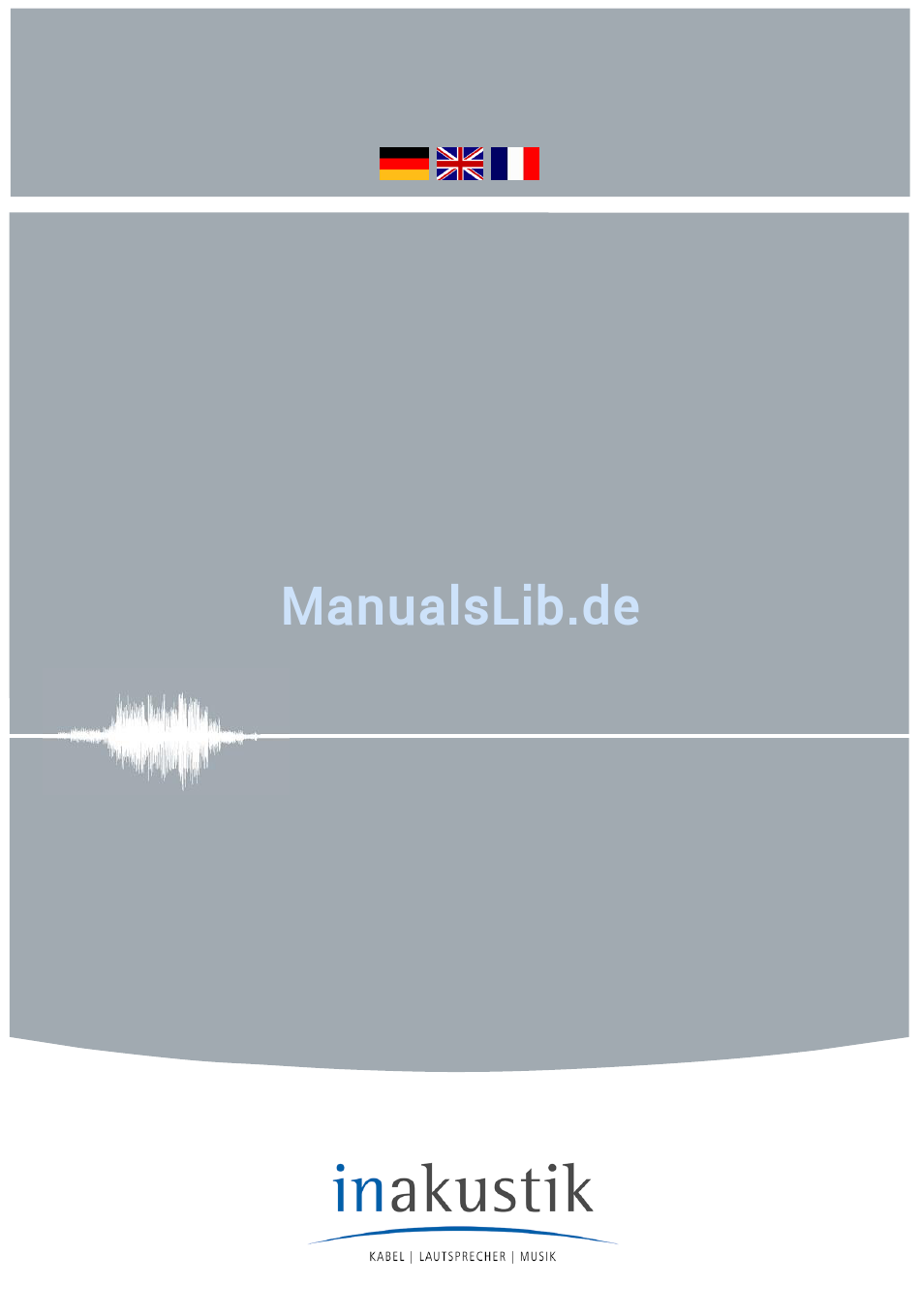

- Seite 1 PREMIUM HDMI 1X8 Splitter Bedienungsanleitung / User manual / Mode d‘emploi...
-
Seite 2: Leistungsmerkmale
BEDIENUNGSANLEITUNG PREMIUM HDMI 1X8 Splitter Sehr geehrter Kunde, vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Um die höchstmögliche Leistung und Sicherheit zu gewährleisten, sollten Sie diese Anleitung vor dem Anschließen, Betreiben oder Einstellen des Geräts sorgfältig durchlesen. Bitte bewahren Sie diese Anleitung gut auf. -
Seite 3: Technische Daten
BEDIENUNGSANLEITUNG TECHNISCHE DATEN SIGNALEIN- UND -AUSGÄNGE DDC-Signaleingang 5 Volt p-p (TTL) Maximale Auflösung 4Kx2K Videoausgang HDMI (mit Full 3D und 4Kx2K) BETRIEBSFREQUENZ Vertikaler Frequenzbereich 50/60 Hz Videoverstärkerbandbreite 3 x 3,4 Gbps/340 MHz AUFLÖSUNG (HDTV) Interlaced (50 und 60 Hz) 480i, 576i, 1080i Progressiv (50 und 60 Hz) 480p, 576p, 720p, 1080p, 4Kx2K MECHANISCH... -
Seite 4: Frontplatte Und Anschlüsse
BEDIENUNGSANLEITUNG FRONTPLATTE UND ANSCHLÜSSE 5.0 ANSCHLUSS UND BETRIEB Schließen Sie die HDMI-Eingangsquelle und die Ausgangsgeräte an den HDMI Splitter an. (HDMI- Kabel sind als Zubehör erhältlich.) Schließen Sie die DC-Seite des 5 V-Netzteils an, und verbinden Sie dann die AC-Seite mit der Steckdose. - Seite 5 BEDIENUNGSANLEITUNG 5.1 ANSCHLUSSPLAN Beschreibung: Premium Splitter 1 -> 8 Art-Nr.: 004245118 EAN: 4001985509621 Made in China Vereinfachte EU-Konformitätserklärung Hiermit erklärt die in-akustik GmbH & Co. KG, dass dieses Gerät der Niederspannungs-Richtlinie 2006/95/EG, der EMV Richtline 2004/108/EG und der RoHS Richtlinie 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.in-akustik.com Sonstige Hinweise...
- Seite 6 USER MANUAL PREMIUM HDMI 1X8 Splitter Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. INTRODUCTION This is a compact and practical HDMI Splitter. It distributes the input of the HDMI signal into the four identical outputs simultaneously.
-
Seite 7: Technical Specifications
USER MANUAL TECHNICAL SPECIFICATIONS SIGNAL INPUTS/OUTPUT Input DDC Signal 5 volts p-p (TTL) Maximum resolution 4Kx2K Output Video HDMI(with full 3D and 4Kx2K) OPERATING FREQUENCY Vertical Frequency Range 50/60Hz Video Amplifier Bandwidth 3 x 3.4Gbps/340MHz RESOLUTIONS(HDTV) Interlaced(50&60Hz) 480i,576i,1080i Progressive(50&60Hz) 480p,576p,720p,1080p,4Kx2K MECHANICAL Size(L-W-H) 157×70×23mm... -
Seite 8: Panel Descriptions
USER MANUAL PANEL DESCRIPTIONS 5.0 CONNECTION AND OPERATION Connect the HDMI input source and output devices into the HDMI Splitter. (HDMI cables are optional) *please refer to the connection diagram section. Insert the DC side of 5v power supply into it and then connect the AC side of the power supply into the wall outlet. -
Seite 9: Connection Diagram
USER MANUAL CONNECTION DIAGRAM Designation: Premium Splitter 1 -> 8 Item-No.: 004245118 EAN: 4001985509621 Made in China Simplified EU declaration of conformity Hereby, in-akustik GmbH & Co. KG declares that this device is in compliance with directive low voltage 2006/95/EG; EMV 2004/108/EG and RoHS 2011/65/EU. The full text of the EU declaration of conformity is available at the following internet address: www.in-akustik.com MISC Indication without guarantee. -
Seite 10: Caractéristiques
MODE D’EMPLOI PREMIUM HDMI 1X8 Splitter Cher client, Nous vous remercions de l'achat de ce produit. Pour une performance et une sécurité optimales, veuillez lire attentivement ces instructions avant de procéder au branchement, à l'utilisation ou au réglage de ce produit. -
Seite 11: Specifications
MODE D’EMPLOI SPECIFICATIONS ENTRÉES/SORTIES DE SIGNAL Signal d’entrée DDC 5 volts p-p (TTL) Maximale résiliation 4Kx2K Sortie vidéo HDMI (avec Full 3D et 4Kx2K) FRÉQUENCE DE FONCTIONNEMENT Plage de fréquence verticale 50/60 Hz Bande passante amplificateur vidéo 3 x 3,4 Gbps/340 MHz RÉSOLUTIONS (TÉLÉVISEUR HD) Entrelacée (50 et 60 Hz) 480i, 576i, 1080i... -
Seite 12: Branchement Et Utilisation
MODE D’EMPLOI DESCRIPTION DE PANNEAU 5.0 BRANCHEMENT ET UTILISATION Raccordez la source d’entrée HDMI et les appareils de sortie au répartiteur HDMI (câbles HDMI en option). Insérez le connecteur CC de l’alimentation électrique 5 V dans l’appareil, puis branchez la fiche CA de l’alimentation électrique dans la prise murale. Mettez l’appareil sous tension. -
Seite 13: Diagramme De Branchement
MODE D’EMPLOI 5.1 DIAGRAMME DE BRANCHEMENT... - Seite 14 in-akustik GmbH & Co. KG Untermatten 12-14 79282 Ballrechten-Dottingen GERMANY Tel.: +49 (0) 7634-5610-0 Fax.: +49 (0) 7634-5610-80 E-Mail: mailto@in-akustik.de Web: www.in-akustik.de...
