TYPHOON TVT-600 Bedienungsanleitung
Dvb-t mini tv-stick
Inhaltszusammenfassung für TYPHOON TVT-600

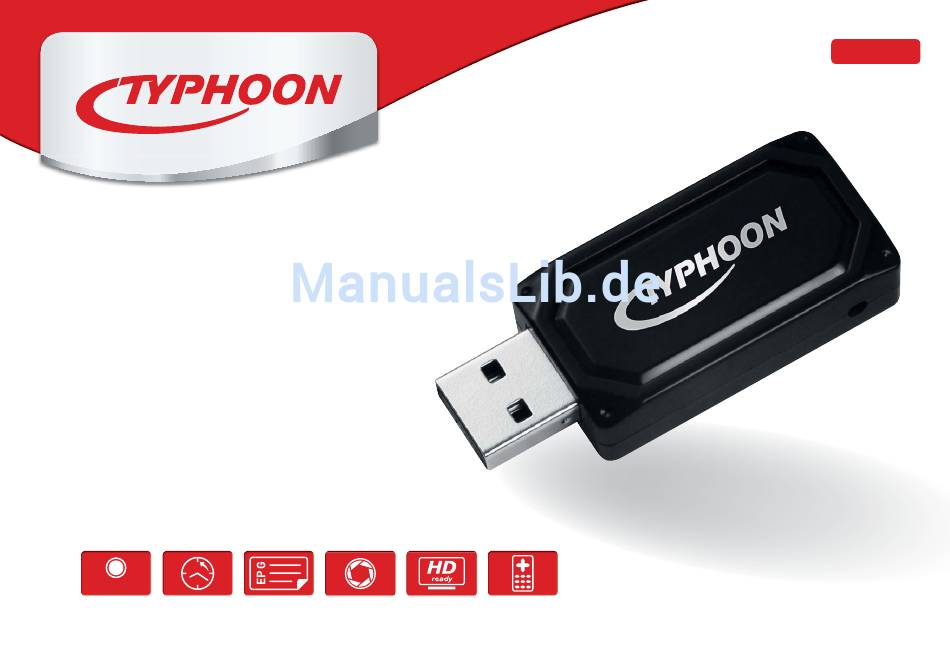

- Seite 1 DEUTSCH TVT-600 DVB-T Mini TV-Stick Bedienungsanleitung Art.-Nr. 5200-00001-00 Digitaler Zeitversetztes Elektronischer Snapshot- HDTV 1080i inkl. Fern- Videorekorder Fernsehen Programmführer Funktion ready bedienung...
- Seite 2 DEUTSCH Vielen Dank, dass Sie sich für ein Produkt der Marke TYPHOON entschieden haben.
-
Seite 3: Inhaltsverzeichnis
Inhalt 6.3.6 Timerübersicht 5 Kapitel 1 Bestimmungsgemäße Verwendung Vor dem Gebrauch 6.3.7 Videotext Symbol-Erklärungen 6.3.8 Einstellungen 6 Kapitel 2 Sicherheitshinweise 6.4.1 Vollbild Anmerkungen zum Kopierschutz 6.4.2 DVD-Menü 9 Kapitel 3 Eigenschaften 9 Kapitel 4 Das Gerät 6.4.3 Screenshot Die Fernbedienung 6.4.4 Auswerfen Batterien 6.4.5 Einstellungen... - Seite 4 Wir würden uns freuen, wenn Sie uns weiter empfehlen und wir keine Haftung. wünschen Ihnen viel Freude mit diesem Gerät. Der Inhalt dieser Bedie- nungsanleitung kann ohne vorhergehende Ankündi- Ihr TYPHOON Team gung geändert werden. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärun- Bitte beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung! gen sind beim Hersteller hinterlegt.
-
Seite 5: Kapitel 1 Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Mit dem Typhoon DVB-T Mini TV-Stick können Sie DVB-T Fernsehen empfangen und über die beiliegende Software an Ihrem PC anschauen. Hinweis 1.1 Vor dem Gebrauch Bitte beachten Sie auch die Lesen Sie vor der Benutzung des Gerätes bitte sorgfältig dieses Benutzerhandbuch und Sicherheitshinweise und bewahren Sie dieses für zukünftige Fragestellungen auf. -
Seite 6: Kapitel 2 Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur dem Schutz des Gerätes, sondern auch dem Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht- beachten der Sicherheitshinweise verursacht werden, wird keine Haftung übernom- men. - Seite 7 Sicherheitshinweise Teil 2 Dieses Produkt ist kein Spielzeug für Kinder unter 3 Jahren. Kleinkinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. Außerdem enthält das Produkt verschluckbare Kleinteile. Lassen Sie das Verpackungsmate- rial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
-
Seite 8: 2.1 Anmerkungen Zum Kopierschutz
Sicherheitshinweise Teil 3 Hinweis Betreiben Sie dieses Produkt bitte nicht in einer eingeengten Räumlichkeit, wie zum Verpackungen sind im Beispiel einem Bücherregal. Interesse des Umweltschut- Achten Sie während des Betriebes auf eine ausreichende Belüftung des Gerätes. Bedecken zes den jeweiligen Ent- Sie die Lüftungsöffnungen nicht mit Gegenständen, wie z. -
Seite 9: Kapitel 3 Eigenschaften
Eigenschaften Das Gerät · USB 2.0 DVB-Tuner 1 DVB-T-Antenne · Digitaler Videorekorder 2 DVB-T Mini TV-Stick · Programmierung und Direktaufnahme 3 Antennenadapter über EPG 4 USB-Verlängerungskabel · Videotext · Zeitversetztes Fernsehen · Automatischer Sendersuchlauf · HDTV 1080i ready · Fernbedienung ·... -
Seite 10: 10 4.1 Die Fernbedienung
4.1 Die Fernbedienung HOME — Rückkehr in das Hauptmenü VOL +/– — Erhöhen/Verringern der Lautstärke REC — Starten der Aufnahme einer Fernsehsendung DVD — Fortsetzen einer DVD aus einem anderen Menü heraus Play — Starten/Fortsetzen einer Wiedergabe/Diashow Fast — Durchschalten der schnellen Vorlaufstufen POWER —... -
Seite 11: Hinweise Zu Dem Umgang Mit Batterien Und Akkus
4.2 Batterien Die Fernbedienung verwendet zwei Batterien vom Typ AAA * nicht im Lieferumfang enthalten. 4.3 Batteriewechsel Drücken Sie den kleinen Hebel vorsichtig in Richtung Batteriefachabdeckung und heben Sie Hinweis diese dabei vorsichtig an. Entnehmen Sie die leeren Batterien und entsorgen Sie diese bitte Entnehmen Sie die Bat- ordnungsgemäß. -
Seite 12: Kapitel 5 Installation
Installation Bitte führen Sie die folgenden Punkte in dieser Reihenfolge aus, um einen ordnungsgemäßen Gebrauch zu gewährleisten. 5.1 Einlegen der CD Nehmen Sie die beigefügte CD und legen Sie diese in Ihr Laufwerk ein. Falls das Installationsprogramm nicht automatisch startet, führen Sie die Datei „Autorun.exe“ manuell aus. - Seite 13 Wählen Sie „Weiter“, um fortzufahren. Hier sehen Sie den vorgegebenen Installationspfad. Wählen Sie „Weiter“, um fortzufahren. Mit „Ändern“ können Sie einen anderen, als den vorgegebenen Pfad, angeben.
- Seite 14 Hier können Sie einen anderen Installationspfad angeben. Wählen Sie „OK“, um fortzufahren.
- Seite 15 Jetzt startet der Installationsvorgang. Dies kann einige Zeit dauern. Jetzt werden die nötigen Treiber installiert. Nachdem der Installationsvorgang abgeschlossen ist, öffnet sich dieses Fenster. Bestätigen Sie „Fertigstellen“, um die Installation abzuschließen.
-
Seite 16: 16 5.3 Installieren Von Total Media
5.3 Installieren von TotalMedia 3.5 Wählen Sie „TotalMedia 3.5“ aus dem Startmenü, um mit der Installation zu beginnen. Folgen Sie dabei den An- weisungen auf dem Bildschirm. Wählen Sie die gewünschte Sprache aus und bestätigen Sie diese mit „OK“. Warten Sie einen Moment. Wählen Sie „Weiter“, um fortzufahren. - Seite 17 Lesen Sie Die Lizenzvereinbarungen komplett durch. Sie müssen die Lizenzvereinbarungen akzeptieren, um die Software nutzen zu können. Mit „Ja“ stimmen Sie den Lizenzvereinbarungen zu und setzen die Installation fort. Geben Sie Ihren Benutzernamen ein. Geben Sie Ihren Lizenzschlüssel ein. Diesen finden Sie auf der CD-Hülle. Wählen Sie „Weiter“, um fortzufahren.
- Seite 18 Hier sehen Sie den vorgegebenen Installationspfad. Wählen Sie „Weiter“, um fortzufahren. Mit „Durchsuchen“ können Sie einen anderen, als den vorgegebenen Pfad, angeben. Hier können Sie einen anderen Installationspfad angeben. Wählen Sie „OK“, um fortzufahren.
- Seite 19 Geben Sie jetzt an, in welchem Ordner das Programm in dem Startmenü seine Verknüpfungen erstellt. Wählen Sie „Weiter“, um fortzufahren. Jetzt startet der Installationsvorgang. Dies kann einige Zeit dauern.
- Seite 20 Nachdem der Installationsvorgang abgeschlossen ist öffnet sich dieses Fenster. Betätigen Sie „Fertigstellen“, um die Installation ab- zuschließen. Sie müssen Ihren Computer einmal neu starten, bevor die Software betriebsbereit ist.
-
Seite 21: Anschluss Des Dvb-T Mini Tv-Stick
5.4 Anschluss des DVB-T Mini TV-Stick Stecken Sie den Antennenanschluss vorsichtig in den Adapter. Stecken Sie den Adapter vor- sichtig in den DVB-T Mini TV-Stick. Stecken Sie den DVB-T Mini TV-Stick vorsichtig in einen Freien USB 2.0 Anschluss Ihres PCs. Hinweis Benutzen Sie keinen Bevor Sie DVB-T Mini TV-Stick von Ihrem PC trennen, wählen Sie „Hardware sicher ent-... -
Seite 22: 22 6.1.2 Allgemeine Icons
6.1.2 Allgemeine Icons Vermischtes Vergrößerte Bilddarstellung Auswahlbox Umbenennen Löschen hoch/runter bewegen aufwärts/abwärts zum übergeordneten Ordner Signalstärke Menüleiste Aktionsleiste 1 Pausieren ( › Wiedergabe) 6 Ton ein/aus zurück zum Hauptmenü zurück zum übergeordneten Menü 2 Stoppen 7 lauter/leiser Öffnen des Hilfemenüs 3 Aufnahme 8 Programm herauf/herunter 4 schneller Vor-/Rücklauf... -
Seite 23: 23 6.2 Das Hauptmenü
6.2 Das Hauptmenü Das Hauptmenü bietet Ihnen die Auswahl zwischen: TV – betritt das Menü für das Fernsehen DVD – betritt das Menü für DVDs Fotos – betritt das Menü für die Bildbetrachtung Musik – betritt das Menü für Musik Video –... -
Seite 24: Sendersuche
6.3.1 Sendersuche Wenn Sie das Menü „TV“ das erste Mal betreten, startet der Assistent für die Sendersuche. Wählen Sie „Weiter“ aus. Wählen Sie jetzt die Region, in der Sie sich befinden. Wählen Sie danach „Weiter“. - Seite 25 Wählen Sie „Start“, um den automatischen Sendersuchlauf zu starten. Während des Suchvorgangs können Sie den Fortschritt an dem blauen Balken erkennen. Der Suchlauf kann einige Zeit in Anspruch nehmen. Wenn Sie „Stopp“ betätigen, wird der Suchlauf an dieser Stelle beendet.
- Seite 26 Sobald der Suchlauf beendet wurde, erscheint eine Anzeige mit der Anzahl der gefundenen Sender. Betätigen Sie „OK“. Wählen Sie „Weiter“ aus.
-
Seite 27: Vollbild
Die Sendersuche ist jetzt abgeschlossen. Wählen Sie „Beenden“. Sie können die Sendersuche später erneut über das Menü „Einstellungen“ starten. 6.3.2 Vollbild Dieser Punkt schaltet zu einer vergrößerten Darstellung des Fernseh-Bildes. Mit „Full“ oder Doppelklick in das Bild schalten Sie durch die verschiedenen Darstellungen (Miniaturansicht, Fenstergröße, Bildschirmgröße). -
Seite 28: Epg
6.3.3 EPG Hier gelangen Sie zu der elektronischen Programmzeitschrift. Sie sehen eine Übersicht der Sender mit der aktuell ausgestrahlten Sendung. Auf der rechten Seite finden Sie die Programmübersicht des mo- mentan gewählten Senders. Unten links ist eine verkleinerte Ansicht der Sendung des zuletzt geschauten Senders. Unten rechts ist eine kurze Beschreibung der aktuellen Sendung des markierten Senders oder der markierten Sendung der Programm- übersicht. -
Seite 29: Senderliste
6.3.4 Senderliste In diesem Menü haben Sie eine Übersicht über die Sender. Über „Favoriten Hinzufügen/ Aus Favoriten Löschen“ können Sie Ihre Lieblingssender einstellen. Diese werden dann mit einem Stern markiert. Drücken Sie „OK“ auf der Fernbedienung auf einem gewählten Sender, um diesen in der Miniaturansicht zu sehen. Über „Kanalart“... -
Seite 30: Timerübersicht
Mit „Brennen“ können Sie die ausgewählte Datei auf einen Daten- träger brennen. Über „Einstellungen“ können Sie Einstellungen für die Wiedergabe der Datei treffen. Wenn Sie eine Datei auswählen, sehen Sie unten links eine Minia- turansicht. Mit dem Icon daneben wechseln Sie in den Vollbildmo- dus. - Seite 31 Mit „LCN“ wählen Sie den Sender aus, den Sie aufnehmen möchten. Im Feld „Aufnahmetitel“ geben Sie den Namen ein, unter dem die Datei abgespeichert werden soll. Mit „Wiederho- lung“ wählen Sie die Frequenz der Aufnahme (z.B. Täglich). Geben Sie anschließend im Feld Datum ein, an welchem Tag die Aufnahme stattfinden soll.
-
Seite 32: Videotext
Im Archiv haben Sie eine Übersicht über die bereits erfolgten Aufnahmen. 6.3.7 Videotext Mit diesem Button gelangen Sie in das Videotextmenü, wenn dieser Dienst verfügbar ist. Mit „Live TV“ wechseln Sie zu dem Sender in dem TV-Menü, „Vollbild“ wechselt zu einer vergrößerten Ansicht. -
Seite 33: Einstellungen
6.3.8 Einstellungen In diesem Menü können Sie verschiedene Einstellungen für die Fernsehsender tätigen. Beim Betreten werden Sie gefragt, ob Sie fortfahren möchten, da sich alle vorgenommenen Änderungen auf laufende und programmierte Aufnahmen auswirken werden. Mit „TV-Signal zurücksetzen“ können Sie einen erneuten Sender- suchlauf starten. -
Seite 34: Vollbild
6.4 DVD Dieses Menü dient dem Abspielen von DVDs. Legen Sie den Datenträger in Ihr Laufwerk und wählen Sie „DVD“ aus. Es wird mit dem Einlesen begonnen. 6.4.1 Vollbild Dieser Punkt schaltet zu einer vergrößerten Darstellung. Mit Full oder Doppelklick in das Bild, schalten Sie durch die ver- schiedenen Darstellungen (Miniaturansicht, Fenstergröße, Bild- schirmgröße). - Seite 35 6.4.5 Einstellungen In diesem Menü können Sie verschiedene Einstellungen für DVDs treffen. Unter „Audio“ wählen Sie das gewünschte Klangbild aus (z.B. 2 Lautsprecher – Stereo). Mit „Speichern“ übernehmen Sie Ihre Wahl. Unter „Sprache“ können Sie Einstellungen der Sprache von Un- tertiteln, Tonspuren und/ oder Menüsprache des Datenträgers machen.
- Seite 36 6.5 Fotos Hier haben Sie verschiedene Möglichkeiten, Bilder zu betrachten, zu bearbeiten oder auf einem Datenträger zu speichern. Mit „Play“ oder „Abspielen“ starten Sie eine Diashow. Wählen Sie ein Bild aus, können Sie mit › die Diashow starten. Sie beenden die Diashow durch „STOP“, „Esc“ oder Doppelklick. Mit „PAUSE“...
- Seite 37 6.6 Musik Hier können Sie Titel hören, Titel von einer CD auf einem Daten- träger speichern oder von Ihrer Festplatte auf eine CD brennen. Um einen Titel wiederzugeben, wählen Sie diesen aus. Mit „Meine Playlist“ haben Sie eine Übersicht über Ihre Wiedergabelisten. Mit „Musikverzeichnis erstellen“...
- Seite 38 6.7 Video Hier können Sie Videos sehen, auf Ihre Festplatte aufnehmen oder auf eine Disk brennen. Um eine Datei wiederzugeben, wählen Sie diese aus. Mit „Aufnehmen“ können Sie Videos von angeschlossenen Aufnah- megeräten erstellen. Mit „Brennen“ können Sie eine VCD oder DVD erzeugen. Markieren Sie alle Videodateien aus, welche Sie auf die Disk bren- nen möchten.
-
Seite 39: 39 6.7.1 Video Bearbeiten
6.7.1 Video bearbeiten In diesem Tool haben Sie einige einfache Möglichkeiten Ihre Videodateien zu bearbeiten. 1 In diesem Fenster können Sie die Ansicht einstellen, die zum Beispiel bei DVDs stellvertretend für das Kapitel angezeigt wird. 2 Zu dem vorherigen/nächsten Schnittpunkt springen. 3 An der gewählten Stelle Anfangs-/Endschnittpunkt setzen. -
Seite 40: Allgemein
6.8 Einstellungen In diesem Menü können Sie verschiedene Einstellungen tätigen. 6.8.1 Allgemein In diesem Menüpunkt können Sie allgemeine Einstellungen zu Hardware und Speicherungsorten tätigen. Unter „Erstellung von CDs/DVDs“ können Sie einstellen, welches Bildformat verwendet werden soll, welches Laufwerk für Aufnah- men verwendet werden soll, welches Format für Aufnahmen ver- wendet werden soll oder das gewünschte Audioformat. -
Seite 41: Tv-Einstellungen
6.8.2 TV-Einstellungen In diesem Menü können Sie verschiedene Einstellungen für die Fernsehsender tätigen. Bei dem Betreten werden Sie gefragt, ob Sie fortfahren möchten, da sich alle vorgenommenen Änderungen auf das laufende und programmierte Aufnahmen auswirken werden. Mit „TV-Signal zurücksetzen“ können Sie einen erneuten Sender- suchlauf starten. -
Seite 42: Dvd-Einstellungen
6.8.3 DVD-Einstellungen In diesem Menü können Sie verschiedene Einstellungen für DVDs treffen. Unter „Audio“ wählen Sie das gewünschte Klangbild aus (z.B. 2 Lautsprecher – Stereo). Mit „Speichern“ übernehmen Sie Ihre Wahl. Unter „Sprache“ können Sie Einstellungen der Sprache von Un- tertiteln, Tonspuren und/oder Menüsprache des Datenträgers machen. -
Seite 43: Video-Einstellungen
6.8.4 Video-Einstellungen Sie können einstellen, ob Untertitel angezeigt werden sollen. Unter „Videoeinstellungen“ können Sie verschiedene Einstellungen, zum Beispiel zu dem Aufnahmegerät oder dem Video-Standard, treffen. 6.8.5 Foto-Einstellungen Hier können Sie verschiedene Einstellungen für Anzeige und Effekte für die Diashow täti- gen. -
Seite 44: Kapitel 7 Hinweise Zu Cds Und Dvds
Hinweise zu CDs und DVDs Der Umgang mit CDs und DVDs Fassen Sie bitte nicht auf die Wiedergabeseite. Halten Sie den Datenträger an den Kanten, so dass keine Fingerabdrücke auf den Datenträger kommen. Kleben Sie bitte nie Papier oder Klebeband auf den Datenträger. Bringen Sie weder Siegel, Etiketten oder Aufkleber an dem Datenträger an (gekennzeichnete Seite oder Wiedergabeseite). -
Seite 45: Kapitel 8 Problembehandlung
Problembehandlung Mit diesem Gerät haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Pro- blemen oder Störungen kommen. Bevor Sie den Service anrufen, können Sie die folgenden Tipps anschauen: Es erfolgt kein Programmstart oder keine Wiedergabe ist möglich Installieren Sie die Software neu oder aktualisieren Sie diese. -
Seite 46: Kapitel 9 Instandhaltung Und Umgang Mit Dem Gerät
Problembehandlung Teil 2 Der Empfang ist verrauscht oder kein Bild Die Empfangsfrequenz ist nicht optimal. Die Antenne ist falsch ausgerichtet. Probieren Sie die Antenne an einer anderen Stelle aus. Starten Sie den Sendersuchlauf. Andere Repara- turen als zuvor Die CD/DVD wird nicht erkannt beschrieben sind aus- Prüfen Sie, schließlich durch einen... - Seite 47 Instandhaltung und Umgang mit dem Gerät Teil 2 Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: – das Gerät sichtbare Beschädigungen aufweist – das Gerät nicht mehr arbeitet – nach längerer Lagerung unter ungünstigen Verhältnissen – nach schweren Transportbeanspruchungen. Bevor Sie das Gerät reinigen oder warten, beachten Sie unbedingt folgende Sicher- heitshinweise: Bei dem Öffnen von Abdeckungen oder dem Entfernen von Teilen können spannungsfüh-...
- Seite 48 Instandhaltung und Umgang mit dem Gerät Teil 3 Reinigung des Geräts Benutzen Sie ein weiches, trockenes Tuch, um das Gerät zu reinigen. Falls das Gerät stark verschmutzt ist, verwenden Sie ein weiches Tuch mit einer milden Reinigungslösung. Be- nutzen Sie keine starken Lösungsmittel, wie Alkohol, Benzin oder Verdünner, da diese das Gehäuse beschädigen können.
-
Seite 49: Kapitel 10 Technische Daten
Technische Daten Lieferumfang System-Voraussetzungen · DVB-T Mini TV-Stick ® · Pentium 4, 2.0 GHz oder höher · Fernbedienung · 512 MB Arbeitsspeicher · DVB-T-Antenne · Freier USB 2.0 Anschluss · Antennen-Adapter ® · Grafikkarte muss Microsoft DirectX 9.0c oder · USB-Verlängerungskabel neuer unterstützen ·... - Seite 50 Alle genannten Marken sind Eigentum von PC live oder der jeweiligen Rechtsinhaber. PC live übernimmt keine Gewähr für die Richtigkeit der Inhalte dieser Bedienungsanleitung. Hersteller Version 1.0 – 01.2010 PC live Distribution Basse und Prüße GbR Raiffeisenstraße 2D © 2010 Typhoon 38159 Vechelde (Germany) Alle Rechte vorbehalten.
