Bedienungsanleitung
AVS00200
40 Watt Class D Mini Audio-Verstärker mit Bluetooth
Sehr geehrter Kunde,
Wir bedanken uns für den Kauf dieses hochwertigen Digital-Verstärkers mit Bluetooth. Zum optimalen Einsatz und zur sicheren
Verwendung lesen Sie bitte diese Anleitung vor Inbetriebnahme. Bewahren Sie die Anleitung als Referenz für zukünftige Fragen auf.
Funktionen:
•
Digitaler Audio-Verstärker mit einer Leistung von 2 x 20 W stereo
•
Integrierter Bluetooth-Empfänger und Sender mit aptX™ Technologie
•
Speicherkartenleser und USB-Ladebuchse
Warnhinweis:
Schließen Sie alle Kabel bei ausgeschaltetem Verstärker an. Stecken Sie das Netzteil-Kabel zuerst in den Verstärker und erst
dann in die Steckdose.
Lieferumfang:
Audio-Verstärker, Netzteil 15 V DC 3 A, Audiokabel 3,5 mm Klinke, Audiokabel 3,5 mm auf 2x Cinch, 4x Bananenstecker, Anleitung

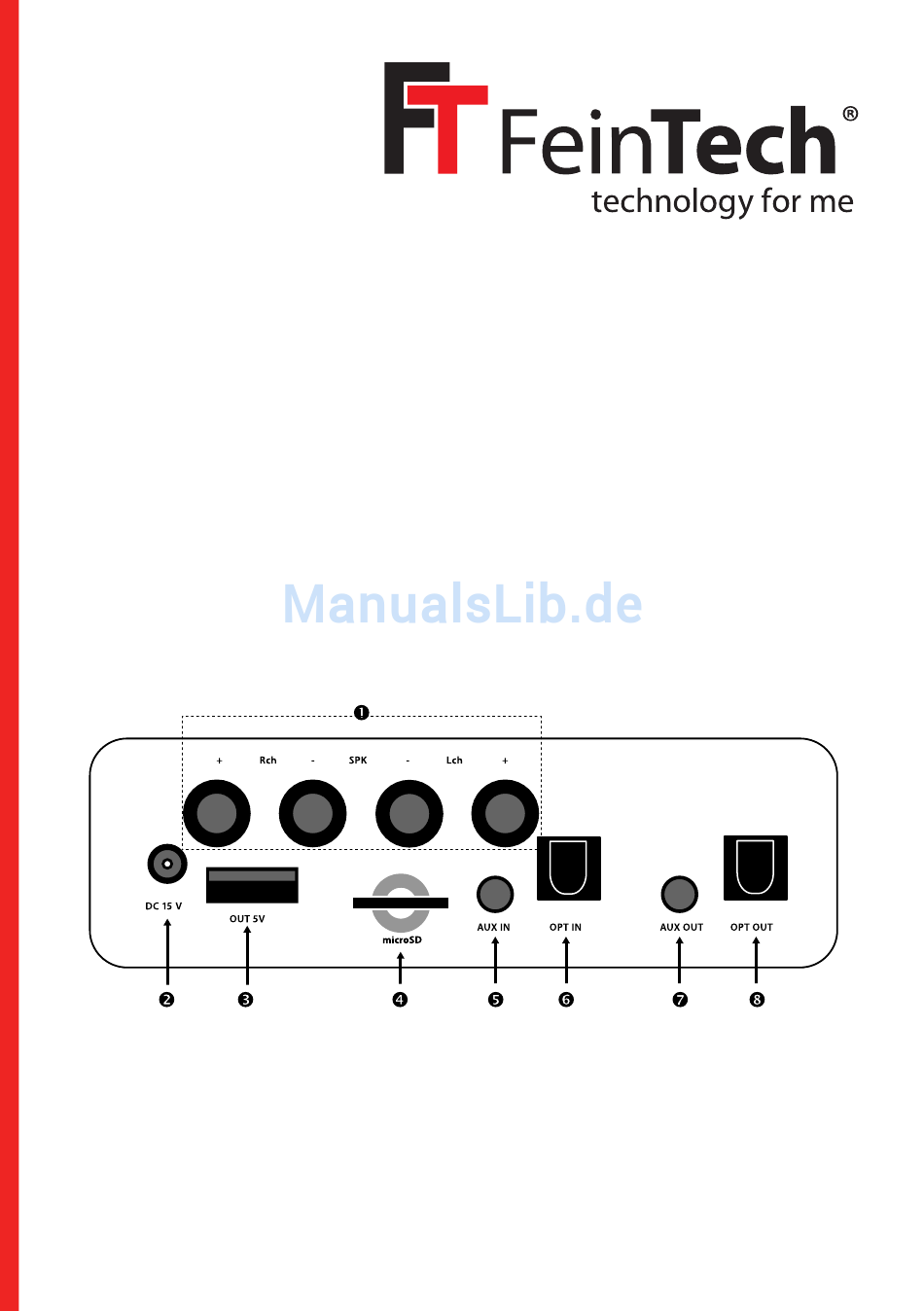

Anschlüsse
1.
Lautsprecher-Anschlüsse, passend für Bananen-Stecker
2.
Netzteil-Anschluss (15 V DC, 3 A)
3.
USB-Stromanschluss zum Laden von Geräten, z.B. Smartphone (nicht für Daten)
4.
Kartenleser für T/F-Card bzw. microSD-Card
5.
Audio-Eingang 3,5 mm Klinke, stereo
6.
Optischer Audio-Eingang digital, Toslink
7.
Audio-Ausgang 3,5 mm Klinke, stereo
8.
Optischer Audio-Ausgang digital, Toslink
1
