Montage Comset LCD (2x16) Frontmontage

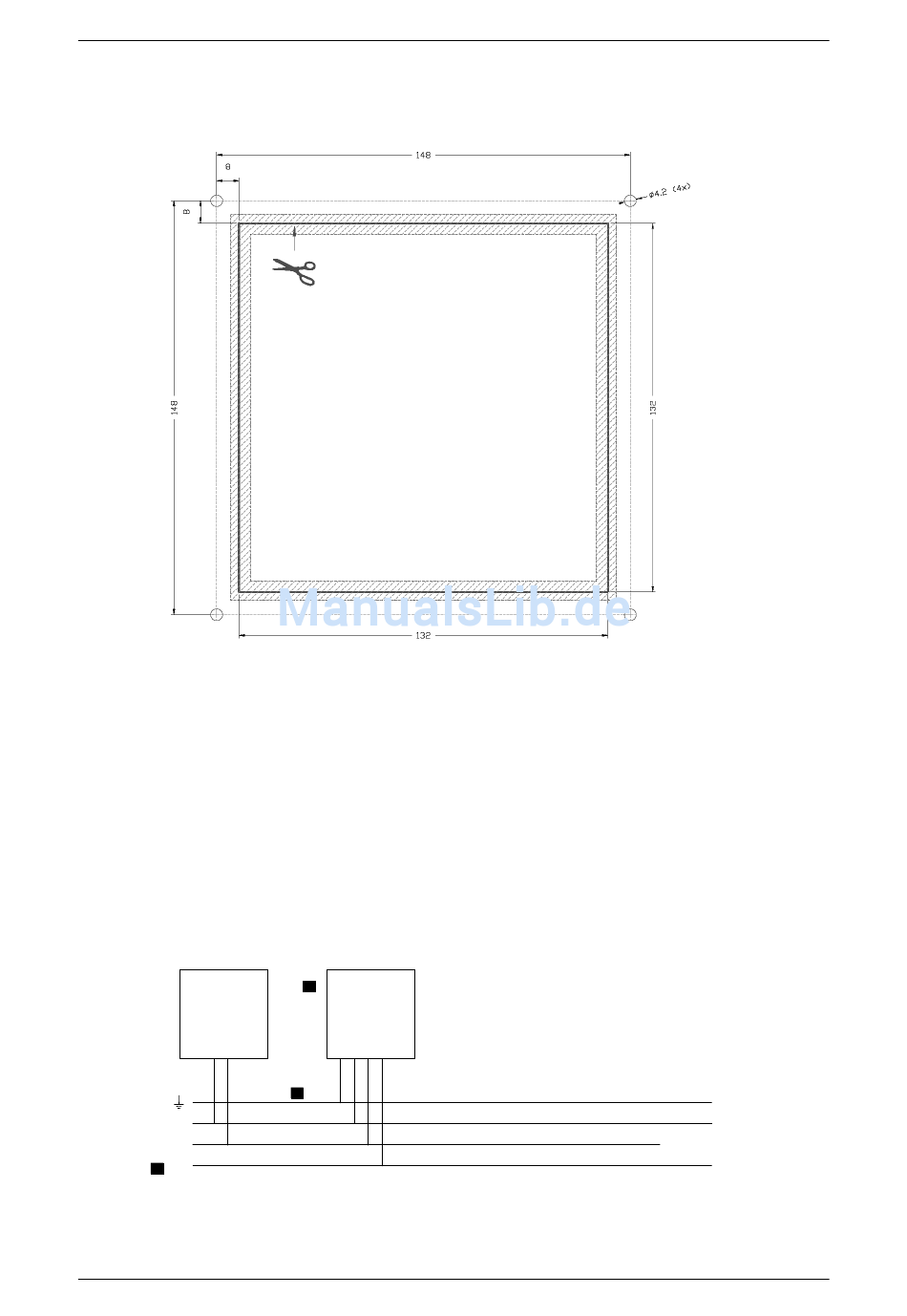

Abmessungen zur Befestigung Comset LCD (2x16) Frontmontage
1. Verwenden Sie die obenstehenden Abmessungen oder die Bohrschablone (Artikelnummer
300393 'Bohrschablone für Tastatur 2x16') zur Anfertigung eines rechteckigen Loches
für den Comset. Dabei darf die Abweichung vom angegebenen Maß nicht mehr als 2 mm
betragen.
2. Bohren Sie die Löcher für die Befestigungsschrauben (4.2 mm Durchschnitt).
3. Bringen Sie die Frontplatte auf der Schranktür an und achten Sie darauf, dass der Gummi
gut abschließt.
4. Ziehen Sie die Frontplatte mit 6 M4-Muttern fest. Bringen Sie unter einer der Muttern
einen Zahnfederring an, um den Comset zu erden.

Anschluss

Co m p r i H X
RS485
A
B
~
C =
Anschluss Comset LCD
Kommunikation Compri HX - 2.0.0
Co m se t LCD
A
K1
1 2 3 4
B
Comset LCD
