Inhaltszusammenfassung für ELBRO instruments LC-90

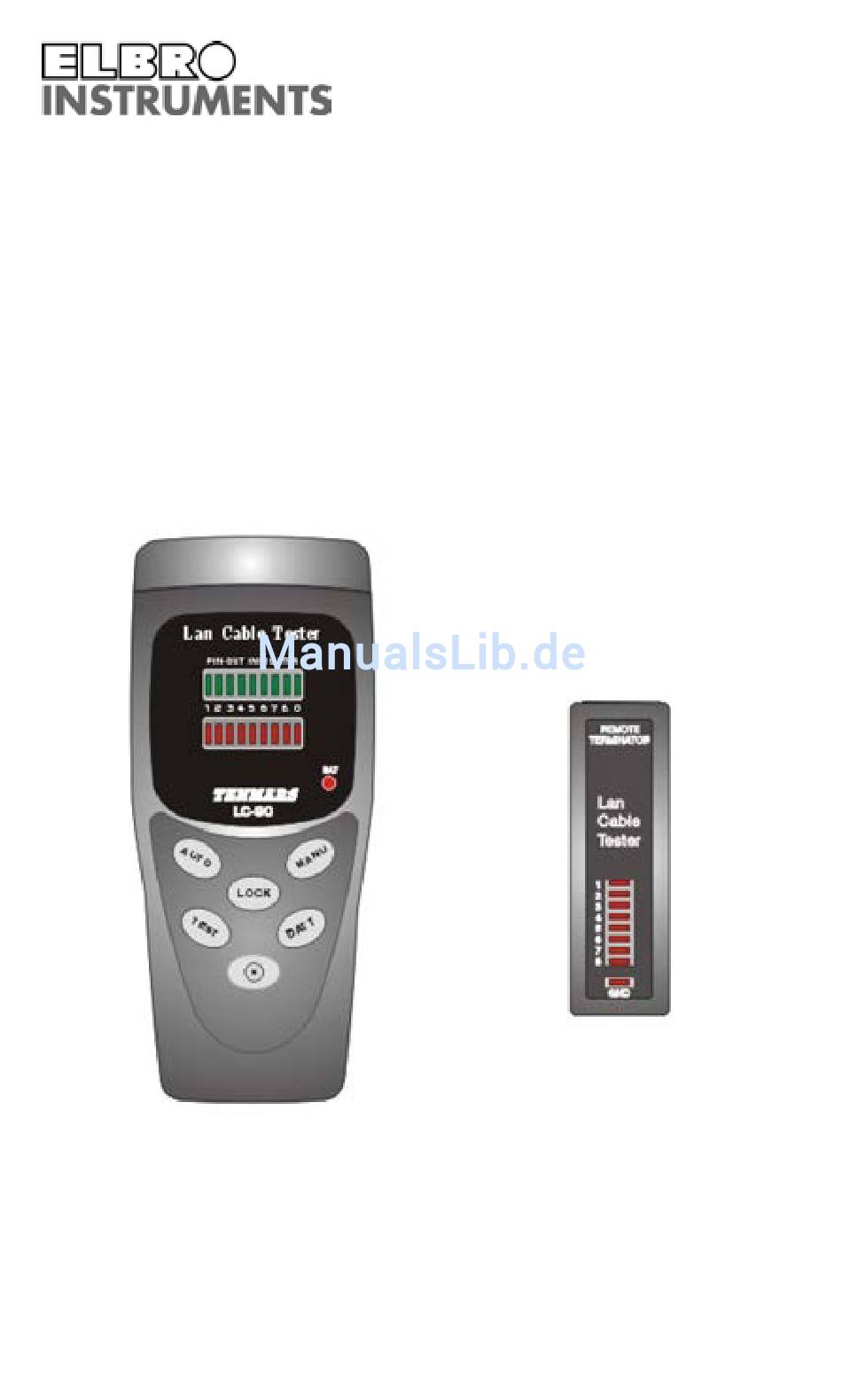

- Seite 1 LAN KABELTESTER LC-90 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
LC-90 EINLEITUNG ............ 2 FUNKTIONEN ........... 2 NAMEN DER TEILE ......... 3 BETRIEB ............4 REMOTE-TEST ..........6 TESTERGEBNIS ..........7 © 09.2016/GB ELBRO AG Gewerbestrasse 4 CH-8162 Steinmaur DE-01 info@elbro.com www.elbro.com © 09.2016/GB... -
Seite 3: Einleitung
Bevor Sie das Gerät verwenden, lesen Sie diese Anleitung sorgfältig durch, damit Sie es korrekt bedienen und die Funktionen bestmöglich nutzen können. 1. EINLEITUNG Der LAN-Kabeltester (Modell LC-90) ist ein neu entwickelter und praktischer Tester, der die korrekte Pin-Konfiguration von 10/100 Base-T Kabeln, Base-2... -
Seite 4: Namen Der Teile
LC-90 Modularkabel, AT&T 258A Kabel, EIA/TIA 568A/568B Kabel und Token Ring Kabel, usw. ＊Prüfen von Kabeldurchgang, offenen Leistungen, Kurzschlüssen und Fehlanschlüssen. ＊ Test von entfernt installiertem Kabel an Wandanschlüssen oder auf dem Patchfeld mithilfe des Remote-Kit. ＊ Automatische und manuelle Scanfunktion. -
Seite 5: Betrieb
LC-90 1. RJ45 Buchse für Empfangsende. 2. RJ45 Buchse für Sendeende. 3. LED Anzeigen für Sendeende. 4. LED Anzeigen für Empfangsende. 5. AUTO-Scan Steuertaste. 6. LOCK Steuertaste. 7. TEST-Taste für manuellen Kabeltest. 8. POWER ON/OFF Kontrolltaste. 9. Anzeige für niedrigen Batteriestand. - Seite 6 3. Sie können zwischen automatischem oder manuellem Scan wählen, indem Sie die Taste "AUTO" oder "MANUAL" drücken. 4. Bei Modell LC-90 wird die automatische Leitungssperre bei Verwendung der automatischen Scanfunktion ausgeführt. Durch Drücken der "LOCK"-Taste startet die Testautomatik erneut.
-
Seite 7: Remote-Test
LC-90 5. REMOTE-TEST 1. Stecken Sie ein Ende des Testkabels in die RJ45 Buchse für das Sendeende an der Haupteinheit und das andere Ende des Kabels in die RJ45-Buchse für das Empfangsende an der Remote-Einheit. Wenn das Testkabel bereits auf dem Patchfeld oder dem Wandanschluss installiert ist, können... -
Seite 8: Testergebnis
LC-90 WANDANSCHLUSS REMOTETEST PATCHFELD 6. TESTERGEBNIS Durchgang Pin 2 geht durch Offen Pin 2 ist offen Kurz Pin 2 und 3 sind kurzgeschlossen Fehler Pin 2 und 6 sind falsch verkabelt WARNUNG: 1. Betreiben Sie den Tester nicht in einem unter Strom stehenden Schaltkreis, da dies den Tester beschädigen könnte.
