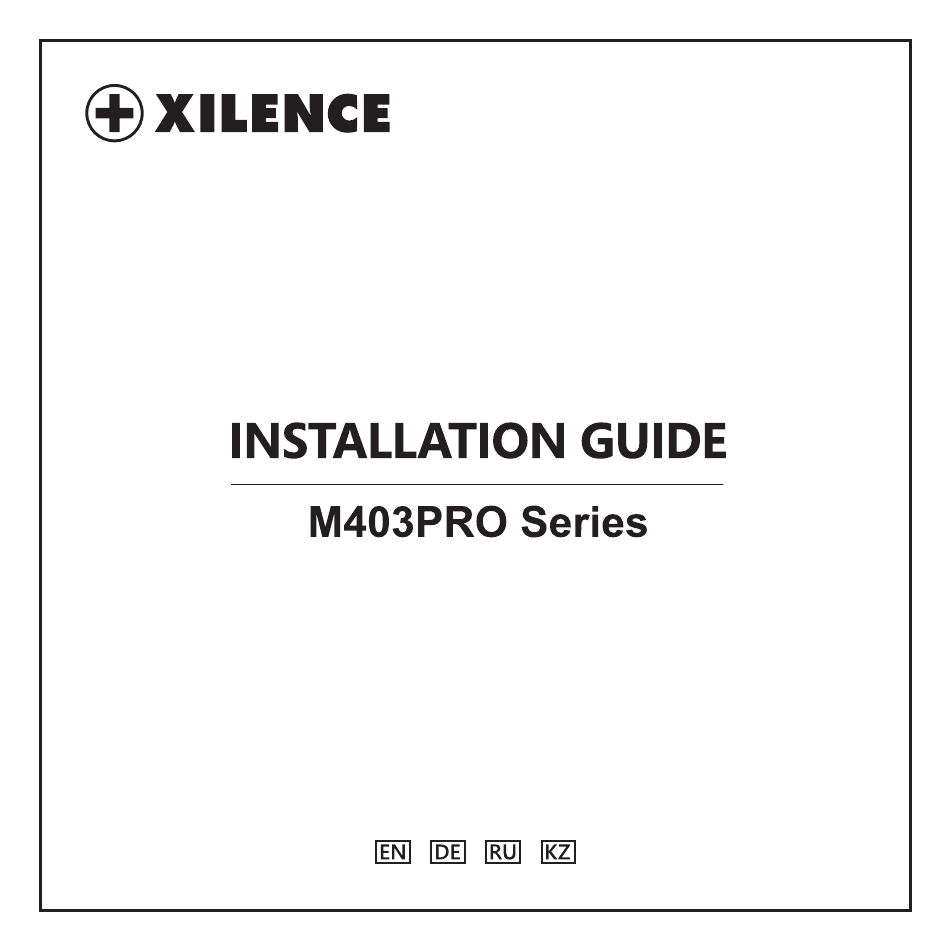

Xilence M403PRO-Serie Installationsanleitung
Verwandte Anleitungen für Xilence M403PRO-Serie
Inhaltszusammenfassung für Xilence M403PRO-Serie
- Seite 2 1) Heatsink x1 1) Disipador x1 2) Fan x1 2) Ventilador x1 3) Intel Bracket x2 3) Soporte Intel x2 4) AMD Bracket x1 4) Soporte AMD x1 5) Thermal Grease x1 5) Pasta térmica x1 6) Fan Clip x4 6) Clip del ventilador x4 7) Intel LGA1200/115X Backplate 7) Placa trasera Intel LGA1200/115X...
- Seite 3 Push the screws outside to make the brackets/backplate for LGA1700 installation. Push the screws inside to make the brackets/backplate for LGA1200/115X installation. Drücken Sie die Schrauben nach außen, um die Halterung für LGA1700 vorzubereiten. Drücken Sie die Schrauben nach innen, um die Halterung für LGA1200/115X vorzubereiten.
- Seite 4 Note: Please refer to the bracket/backplate illustration to choose Nota: consulte el diagrama para elegir la posición correcta. correct mounting position. Install the Intel bracket onto the cooler. Instale el soporte Intel en el disipador. Fix the backplate onto the back of the motherboard. Fije la placa trasera en la parte posterior de la placa base.
- Seite 5 Put the cooler on the CPU and use screw driver to tighten Coloque el disipador sobre el CPU y apriete los tornillos con the screws into the backplate. Connect the fan header to un destornillador. "CPU_FAN" header on the motherboard. Conecte el ventilador al conector CPU_FAN de la placa base.
- Seite 6 Install the AMD bracket onto the cooler. Instale el soporte AMD en el disipador. Apply a thin layer of thermal grease onto the CPU surface. Put the cooler on the CPU and hook the vertical clips on the Coloque el disipador sobre el CPU y enganche los clips verticales retention frame tab.
- Seite 7 retention tab. Connect the fan header to "CPU_FAN" header el soporte. on the motherboard. Conecte el ventilador al conector "CPU_FAN" de la placa base. Ziehen Sie die Schrauben mit einem Schraubendreher fest, "CPU_FAN" an den "CPU_FAN"-Anschluss des Mainboards an. Бұрауыштың көмегімен бұрандаларды қатайтып, бекітуді...
- Seite 8 Note: ARGB function is only available for M403PRO.ARGB Series. Connect the female header of ARGB cable to the motherboard ARGB header. Please make sure the pin with arrow connects to the pin indicates +5V. Download RGB Sync software that is compatible with your motherboard from motherboard manufacturer's website and adjust RGB color / mode in software.
- Seite 9 Nota: la función ARGB solo está disponible para la serie M403PRO ARGB. Conecte el conector ARGB a la placa base. Asegúrese de que el pin con la echa esté alineado con +5V. Descargue el software RGB compatible desde el fabricante de la placa base y ajuste color / modo. ARGB M403PRO ARGB.
