Hansa Airtena WW 300 Installations- Und Betriebsanleitung
Warmwasser-wärmepumpe
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Hansa Airtena WW 300
Inhaltszusammenfassung für Hansa Airtena WW 300

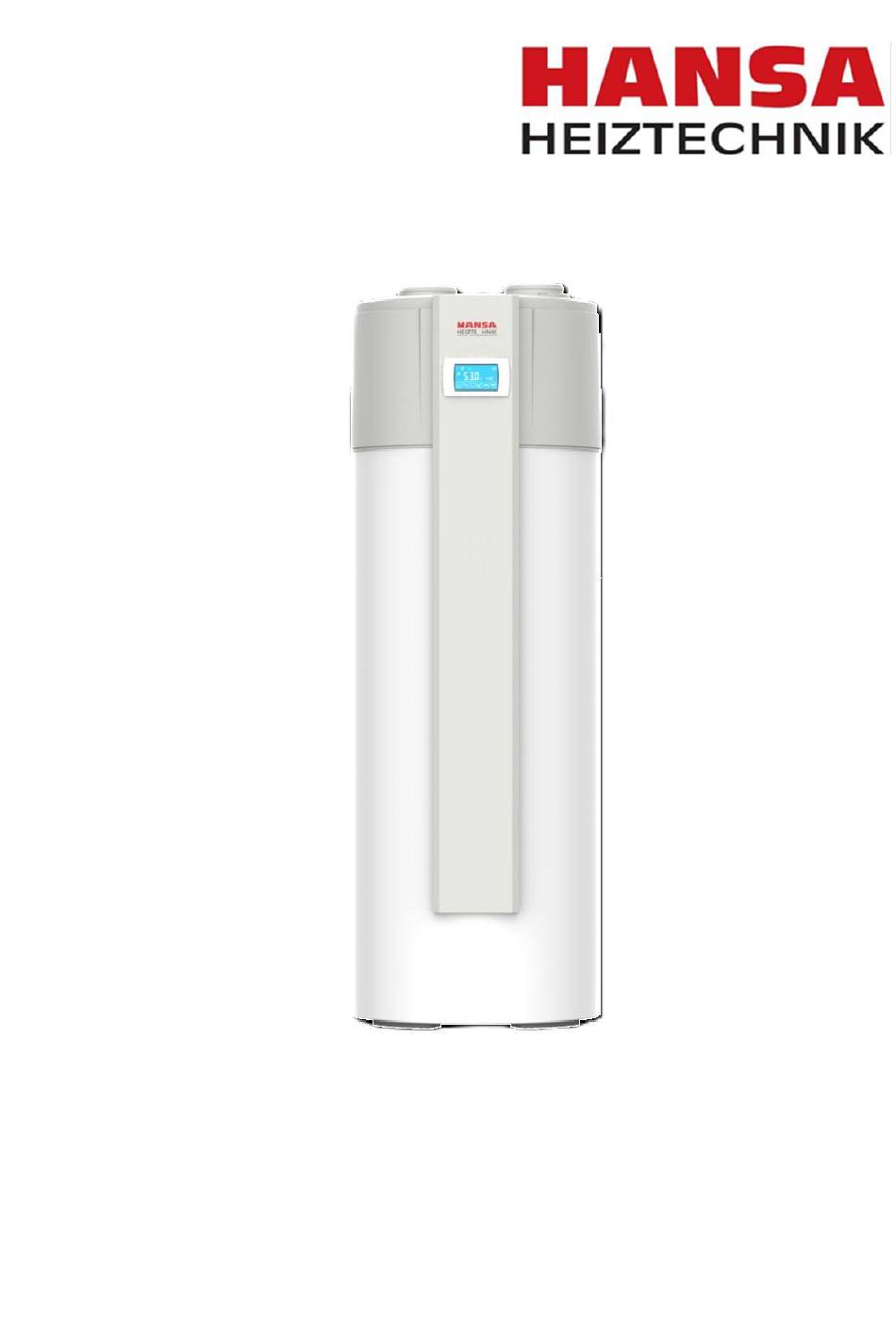

- Seite 1 Installations- und Betriebsanleitung HANSA Airtena WW 300 Warmwasser-Wärmepumpe...
-
Seite 2: Bestimmungsgemäße Verwendung
Hansa Heiztechnik GmbH Burgdamm 3 D-27404 Rhade www. hansa-heiztechnik.de Dokumentation: Anna-Lena Kruse, Hansa Heiztechnik GmbH 2. Ausgabe Zulassung CCC, Stand: 26.03.2024 3. Ausgabe Zulassung CCC, Stand: 07.06.2024 Umfirmierung Originalbedienungsanleitung Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind... -
Seite 3: Inhaltsverzeichnis
Allgemeines ........................6 Bestimmungsgemäße Verwendung ................... 6 Wichtige Hinweise zur vorliegenden Betriebsanleitung ............6 Abbildungen ..........................7 Symbole in der Betriebsanleitung ....................7 HANSA Kundendienst ......................... 8 1.5.1 Telefonische und technische Unterstützung ............... 8 1.5.2 Servicepartner ......................9 Typenschild ..........................9 Sicherheit ........................ - Seite 4 1 Allgemeines 1.1 Bestimmungsgemäße Verwendung Die Verkabelung ........................28 Erkennung von brennbaren Kältemittel .................. 28 Verfahren zur Leckerkennung ....................28 Entfernung und Evakuierung ....................29 Befüll Vorgang .......................... 29 Außerbetriebnahme ......................... 30 6.10 Kennzeichnung ........................31 6.11 Rückgewinnung ........................31 Technische Daten ......................
- Seite 5 1 Allgemeines 1.1 Bestimmungsgemäße Verwendung...
-
Seite 6: Allgemeines
Gerät ausschließlich bestimmungsgemäß installieren und betreiben. Wichtige Hinweise zur vorliegenden Betriebsanleitung Um Ihnen hochwertige, zuverlässige und vielseitige Produkte zu bieten, wird unsere Wärmepumpe HANSA Airtena WW für Sie nach strengen Konstruktions- und Fertigungsstandards hergestellt. Diese Betriebsanleitung enthält wichtige Informationen zu Sicherheitsanweisungen, Fehlerbehebung, Installation und Wartung der Brauchwasserwärmepumpe Airtena WW und... -
Seite 7: Abbildungen
1 Allgemeines 1.3 Abbildungen GEFAHR Unkenntnis und fehlende Unterweisung kann zum Tode, schweren Verletzungen, Ausfall des Gerätes oder Totalschaden führen, Deshalb: • Anleitung sorgfältig lesen. • Gerät gemäß dieser Anleitung installieren. • alle Hinweise beachten • alle Installationsarbeiten, Inbetriebnahme, Reparatur- Wartungsarbeiten am Gerät nur vom Hersteller / Vertreiber qualifiziert und autorisierten Fachpersonal ausführen lassen. -
Seite 8: Hansa Kundendienst
Sie erreichen uns während der Büroöffnungszeiten • direkt per Telefon unter +49 (0) 42 85 / 93 07 – 0 • und online unter info@hansa-heiztechnik.de Unsere Büroöffnungszeiten sind: Oktober – März April – September Mo – Do: 7.30 – 17.00 Uhr Mo –... -
Seite 9: Servicepartner
Eine Liste unserer Servicepartner steht für Sie im Internet unter Rubrik „Service“ zum Download bereit. Sollten Sie in der Liste für Ihre Postleitzahl keine Vertretung finden, wenden Sie sich bitte an uns. Typenschild Abbildung 1 Typenschild HANSA Warmwasser-Wärmepumpe Airtena WW 300-1... -
Seite 10: Sicherheit
In unserem eigenen Prüfraum erheben wir mit modernster Technik alle für eine Zulassung neuer Geräte relevanten Messwerte. HANSA Warmwassersysteme sind nach den anerkannten Regeln der Technik sowie den maßgeblichen Unfallverhütungsvorschriften gebaut. Durch entsprechende, konstruktive Maßnahmen wird dem Betreiber ein Höchstmaß an Sicherheit gewährleistet. -
Seite 11: Qualifizierte Person
2 Sicherheit 2.4 Qualifizierte Person Die Warmwasser-Wärmepumpe ist für den Einsatz im nicht-gewerblichen Bereich konzipiert. Bei Gebrauch in gewerblichen Einrichtungen sind zusätzlich zu den Sicherheitsanweisungen die in der Anleitung stehen, auch die Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften für elektrische Anlagen und Betriebsmittel einzuhalten. Neben den Sicherheitshinweisen in dieser Betriebsanleitung müssen die folgenden für den Einsatzbereich gültigen Vorschriften eingehalten werden: •... -
Seite 12: Warnhinweise
2 Sicherheit 2.5 Warnhinweise Warnhinweise WARNUNG Verletzungsgefahr bei unzureichender Qualifikation Unsachgemäßer Umgang mit der Warmwasser-Wärmepumpe kann zu erheblichen Personen- und Sachschäden führen. Z.B. Wasseraustritt, Stromschlag, Feuer, Kurzschluss, Verletzung an Person. Deshalb: • Installation, Reparaturen, Änderungen bzw. Montage- Wartungsarbeiten nur von entsprechend qualifiziertem Fachpersonal für Heizungsanlagen durchführen lassen. - Seite 13 2 Sicherheit 2.5 Warnhinweise WARNUNG Gefahr von Verletzungen und Sachschäden durch unsachgemäße Inbetriebnahme! Unsachgemäß ausgeführte Tätigkeiten während der Inbetriebnahme können zu erheblichen Personen- und Sachschäden führen. Deshalb: Inbetriebnahme nur von qualifiziertem Fachpersonal durchführen lassen. Hinweis Strom ausschalten Sollten Gerüche aus dem Gerät austreten oder etwas mit dem Gerät nicht in Ordnung sein, muss das Gerät unbedingt ausgeschaltet werden! Bitte achten Sie darauf, dass Sie den Strom während einer Wartung und der Reinigung des Gerätes abstellen.
- Seite 14 2 Sicherheit 2.5 Warnhinweise WARNUNG Gefahr von Verletzung und Beschädigung durch unsachgemäße Spannungsversorgung Unsachgemäße Erdung und Spannungsversorgung kann zu erheblichen Personen- und Sachschäden führen. Deshalb: • Erdungselektrode fachgerecht erden • Stromkabel ausschließlich von einer Elektrofachkraft installieren lassen • Nennstrom muss mehr als 16 A betragen •...
- Seite 15 2 Sicherheit 2.5 Warnhinweise GEFAHR Lebensgefahr durch elektrischen Strom! Durch Berührung stromführender Teile besteht Lebensgefahr. Defekte an der Isolierung oder anderen stromleitenden Bauteilen sind lebensgefährlich. Deshalb: • Bei defekten Isolierungen von Stromkabeln sofort den Strom abschalten Reparatur durch eine Elektrofachkraft veranlassen...
-
Seite 16: Transport, Lagerung, Verpackung Und Entsorgung
3 Transport, Lagerung, Verpackung und Entsorgung 3.1 Transport 3. Transport, Lagerung, Verpackung und Entsorgung Transport HANSA Warmwassersysteme verlassen das Werk verpackt und geprüft. Kontrollieren Sie bei der Lieferung, ob das Produkt vollständig und unbeschädigt ist. Sollte ein Transportschaden vorliegen, beachten Sie die folgenden Vorschriften: •... -
Seite 17: Entsorgung Des Produkts
3 Transport, Lagerung, Verpackung und Entsorgung 3.4 Entsorgung des Produkts Entsorgung des Produkts Entsorgen Sie das Produkt am Ende seiner Lebensdauer fach- und umweltgerecht. Beachten Sie dabei die länderspezifischen Entsorgungsvorschriften. Entsorgung des Kältemittels R290 Die Wärmepumpe enthält das Kältemittel R290. Das Kältemittel muss bei der Entsorgung in dafür vorgesehene Behälter abgesaugt werden. -
Seite 18: Lieferumfang
1x Druckentlastungsventil 1x Durchgangsverbindung Funktion Die HANSA Airtena WW Warmwasser-Wärmepumpe nutzt die Umgebungsluft zur Warmwassererwärmung. Dabei wird die Umgebungsluft von einem Ventilator angesaugt und am Verdampfer-Wärmetauscher vorbeigeführt und wieder ausgeblasen. Das im Verdampfer befindliche Kältemittel wird durch den Luftstrom erwärmt und verdampft schließlich. Mit... -
Seite 19: Produktbeschreibung
Kältemittels weiter ab und es kann erneut durch den Luftstrom am Verdampfer erwärmt und verdampft werden. Dieser Vorgang wiederholt sich bis die gewünschte Warmwassertemperatur erreicht ist. Die Funktion der HANSA Airtena WW Warmwasser-Wärmepumpe kann ergänzt bzw. erweitert werden, indem es mit einem Brennwertkessel oder einer Solaranlage kombiniert wird. -
Seite 20: Kältemittelkreislauf (R290)
4.4 Kältemittelkreislauf (R290) Kältemittelkreislauf (R290) Die Wärmepumpe HANSA Airtena WW wird mit dem Kältemittel R290 (Propan) betrieben. Anhand des Global Warming Potential (GWP) wird bewertet, wie stark das Kältemittel die globale Erwärmung beeinflusst. Je geringer der GWP-Wert, desto umweltfreundlicher ist das Kältemittel. -
Seite 21: Aufstellung Des Gerätes
4 Lieferumfang 4.5 Aufstellung des Gerätes Aufstellung des Gerätes Damit die HANSA Airtena WW fachgerecht aufgestellt wird, müssen folgende Anforderungen befolgt werden: • Die Warmwasser-Wärmepumpe nur in Innenräumen aufstellen • Die Warmwasser-Wärmepumpe nur vertikal aufstellen • Die Warmwasser-Wärmepumpe nur auf einem festen, ebenen Untergrund aufstellen •... -
Seite 22: Abmessungen
5 Abmessungen 4.5 Aufstellung des Gerätes 5. Abmessungen Abbildung 2 Abmessungen und Anschlüsse Model / Abmessung in mm Airtena WW 300 1863 1436 1195 1095 Ø 640 Airtena WW 300-1 1863 1436 1195 1095 Ø 640 1026... -
Seite 23: Instandhaltung
6 Instandhaltung 4.5 Aufstellung des Gerätes 6. Instandhaltung Die regelmäßige jährliche Wartung gemäß der Betriebsanleitung gewährleistet einen langlebigen, störungsfreien, energiesparenden und umweltschonenden Warmwasserbetrieb. Wir empfehlen, einen Vertrag über eine jährliche Inspektion und eine bedarfsorientierte Wartung abzuschließen. VORSICHT Vorzeitiger Verschließ, eingeschränkte Betriebssicherheit und Beschädigung durch fehlende oder mangelhafte Wartung! Mit zunehmender Verschmutzung des Verdampfer-Wärmetauschers verringert sich die Wärmeaufnahme und damit die Effizienz. - Seite 24 6 Instandhaltung 4.5 Aufstellung des Gerätes Achtung: Die Wärmepumpe sollte an einem Ort installiert werden, der trocken, sauber und gut belüftet ist um die optimale Wirkung der Wärmeübertragung und Energieeinsparung zu erhalten. Bitte überprüfen Sie regelmäßig die Teile des Gerätes und den Druck des Systems. Sollten Sie Mängel feststellen, lassen Sie das Gerät umgehend von einem qualifizierten Installateur prüfen, damit dieser das Gerät fachgerecht reparieren kann.
-
Seite 25: Informationen Für Die Instandhaltung Und Wartung Des Gerätes
6 Instandhaltung 6.1 Informationen für die Instandhaltung und Wartung des Gerätes Gebrauch vorhanden ist. Dies dient dazu, Energie zu sparen und die Lebensdauer des Warmwasserbereiters zu verlängern. Um die Anforderung an den Explosionsschutz zu erfüllen, muss das Sicherheitskabel die Spezifikation von 5A/250VAC betragen. Das Kältemittel muss Geruchs Neutral sein. - Seite 26 6 Instandhaltung 6.1 Informationen für die Instandhaltung und Wartung des Gerätes 4. Prüfen Sie ob Kältemittel vorhanden ist Der Bereich ist vor und während der Arbeiten mit einem geeigneten Kältemitteldetektor zu überprüfen, um sicherzustellen, dass der Techniker auf potenziell entflammbare Atmosphären aufmerksam ist.
-
Seite 27: Reparaturen An Abgedichteten Bauteilen
6 Instandhaltung 6.2 Reparaturen an abgedichteten Bauteilen Herstellers um Hilfe zu bitten. Bei Anlagen, in denen brennbare Kältemittel verwendet werden, sind folgende Kontrollen durchzuführen: • Die Füllmenge richtet sich nach der Raumgröße, in der die kältemittelhaltigen Teile installiert sind. • Die Belüftungssysteme und Auslässe sollten nicht verstopft sein und ordnungsgemäß... -
Seite 28: Reparatur An Eigensicheren Bauteilen
6 Instandhaltung 6.3 Reparatur an eigensicheren Bauteilen 3. Es ist sicherzustellen, dass die Dichtungen oder Dichtungsmaterialien nicht so verschlissen sind, dass sie das Eindringen entzündlicher Atmosphären nicht mehr verhindern können. Die Ersatzteile müssen den Spezifikationen des Herstellers entsprechen. 4. HINWEIS: Die Verwendung von Silikondichtmittel kann die Wirksamkeit einiger Arten von Lecksuchgeräten beeinträchtigen. -
Seite 29: Entfernung Und Evakuierung
6 Instandhaltung 6.7 Entfernung und Evakuierung Die Lecksuchgeräte sind auf einen Prozentsatz der LFL des Kältemittels einzustellen und auf das verwendete Kältemittel zu kalibrieren; der entsprechende Gasanteil (maximal 25 %) ist zu bestätigen. Lecksuchmittel sind für die meisten Kältemittel geeignet, doch ist die Verwendung von chlorhaltigen Reinigungsmitteln zu vermeiden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohrleitungen korrodieren kann. -
Seite 30: Außerbetriebnahme
6 Instandhaltung 6.9 Außerbetriebnahme • Die Zylinder sind aufrecht zu halten. • Vergewissern Sie sich, dass die Kälteanlage geerdet ist, bevor Sie Kältemittel in die Anlage einfüllen. • Kennzeichnen Sie die Anlage nach Abschluss des Füllvorgangs (falls noch nicht geschehen). •... -
Seite 31: Kennzeichnung
6 Instandhaltung 6.10 Kennzeichnung 6.10 Kennzeichnung Die Geräte sind mit einem Etikett zu versehen, aus dem hervorgeht, dass sie außer Betrieb genommen und das Kältemittel entleert wurde. Das Etikett muss datiert und unterzeichnet sein. Vergewissern Sie sich, dass die Geräte mit Etiketten versehen sind, auf denen angegeben ist, dass sie brennbares Kältemittel enthalten. -
Seite 32: Technische Daten
7 Technische Daten 6.11 Rückgewinnung 7. Technische Daten Model Einheit Airtena WW 300 Airtena WW 300-1 Netzteil 230V~/50Hz 230V~/50Hz Feuchtigkeitsbeständigkeit IPX1 IPX1 Isolationsklasse Heizleistungsbereich elektrische Leistungsaufnahme 0.41 0.41 elektrische Stromaufnahme elektrisches Heizelement Max. Leistungsaufnahme Max. Stromeinspeisung Kältemittel / Korrekte Eingabe... -
Seite 33: Bedienungsanleitung Für Das Bedienfeld
8 Bedienungsanleitung für das Bedienfeld 8.1 Tastenfunktion 8. Bedienungsanleitung für das Bedienfeld Abbildung 3 Bedienfeld und Symbole Tastenfunktion Taste Bezeichnung Funktion ON/OFF An-/Ausschalten des Gerätes Betriebsmodus Betriebsmodus wechseln oder Parameter einstellen Uhr/Timer Einstellen von Uhrzeit und/oder Timer Elektrische Heizung Elektrische Heizung ein-/ausschalten oder in den Gebläsemodus wechseln Hoch Erhöhung der Parameter... - Seite 34 8 Bedienungsanleitung für das Bedienfeld 8.1 Tastenfunktion Status/Symbol Bezeichnung Bedeutung Heizen Das Gerät befindet sich im Heizmodus Öko Heizen Das Gerät befindet sich im Öko-Modus Ruhe Das Gerät befindet sich im Ruhemodus Kühlung Das Gerät befindet sich im Kühlmodus Gebläse Das Gebläse ist eingeschaltet und zeigt seine Geschwindigkeit an Elektrisches...
-
Seite 35: Einstellungen Und Der Regelung
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung Einstellungen und der Regelung 8.2.1 Inbetriebnahme des Gerätes Nachdem das Gerät an die Stromversorgung angeschlossen wurde, werden für ca. 15 Sekunden die Parameter hochgeladen. Anschalten für 0,5 Sekunden drücken, um das Gerät einzuschalten. Danach wird im Hauptanzeigebereich die Warmwassertemperatur angezeigt. -
Seite 36: Einstellen Der Zeitschaltuhr
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.2 Einstellen der Zeitschaltuhr Die Zeitschaltuhr kann im Standardmodus, ökologischen Modus sowie im intelligenten Modus eingestellt werden. Dabei muss das Gerät eingeschaltet sein. Startzeit für den Timer Um die Startzeit für den Timer einzustellen, muss folgendermaßen vorgegangen werden: für 2 Sekunden drücken, bis „ON“... -
Seite 37: Ausstellen Der Zeitschaltuhr
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.3 Ausstellen der Zeitschaltuhr Abbildung 4 Ausstellen der Zeitschaltuhr... -
Seite 38: Im Ruhemodus
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.4 Im Ruhemodus Den Ruhemodus wie folgt einstellen: drücken, bis man in den Ruhemodus gelangt. für 2 Sekunden drücken, um in die Zeiteinstellung zu aktivieren für 2 Sekunden drücken, um in die Zeiteinstellung zu gelangen nacheinander drücken, um den Monat der Inbetriebnahme einzustellen nacheinander drücken, um den Tag der Inbetriebnahme einzustellen um die Einstellungen zu speichern... -
Seite 39: Einstellung Des Elektrischen Heizelements
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.5 Einstellung des elektrischen Heizelements Der elektrische Heizstab kann unabhängig vom jeweiligen Betriebsmodus aktiviert werden. Er schaltet sich automatisch ab, sobald die Soll-Temperatur erreicht wird. Anschalten Um den elektrischen Heizmodus einzuschalten, muss gedrückt werden. -
Seite 40: Auswahl Der Einstellung
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.6 Auswahl der Einstellung Es stehen 5 verschiedene Heizmodis zur Verfügung: Standard-Heizmodus, Öko-Heizmodus, Ruhemodus, intelligenter Heizmodus und Heizmodus mit hohem Bedarf. Um einen Heizmodus einzustellen, muss der Reihe nach gedrückt werden, bis der gewünschte Heizmodus im Display aufleuchtet. - Seite 41 8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung Standard-Heizbetrieb Das Wärmepumpensystem startet je nach Ist- und Soll-Temperatur. Die Elektroheizung wird nicht sofort gestartet. Nach der Zeit R06 beurteilt der Regler, ob die Zieltemperatur erreicht ist. Ist dies nicht der Fall, schaltet sich das elektrische Heizelement ein. Öko-Heizungsmodus Das Wärmepumpensystem wird je nach Ist- und Solltemperatur gestartet.
-
Seite 42: Überprüfung Und Einstellung Der Solltemperatur
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.7 Überprüfung und Einstellung der Solltemperatur Die Solltemperatur kann im laufenden Betrieb oder im Standby-Modus überprüft und eingestellt werden, indem die Pfeiltaste oder gedrückt wird. Um die Solltemperatur zu ändern, muss erneut oder gedrückt werden. -
Seite 43: Einstellen Der Uhrzeit
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.8 Einstellen der Uhrzeit Um die Uhrzeit einzustellen, muss einmal gedrückt werden. Daraufhin blinkt der Zeitparameter auf. Um die Stundenparameter zu ändern, muss jetzt erneuert gedrückt werden und anschließend kann mit oder die gewünschte Stunde eingestellt werden. - Seite 44 8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung Beispiel: Die Uhrzeit wird von 18:30 Uhr auf 17:40 geändert. Das Datum wird vom 04. August auf den 04. September geändert Abbildung 9 Einstellen der Uhrzeit...
-
Seite 45: Einstellung Des Lüftungsbetriebs
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.9 Einstellung des Lüftungsbetriebs Um den Lüftungsbetrieb zu aktivieren, muss 2 Sekunden lange gedrückt werden. Sobald die Lüftung in Betrieb ist, leuchtet das Symbol auf. Die Stufen der Lüftung werden automatisch eingestellt, bis die Zieltemperatur erreicht ist. -
Seite 46: Konfiguration Der Parameter
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.11 Konfiguration der Parameter Um in die Parameterebene zu gelangen, muss folgendermaßen vorgegangen werden: 10 Sekunden gedrückt halten → jetzt erscheint „000“ auf dem Display drücken bis der Wert „066“ erreicht ist drücken oder drücken, um den gewünschten Parameter aufzurufen z.B. -
Seite 47: Aktivierung Der Legionellenfunktion
8 Bedienungsanleitung für das Bedienfeld 8.2 Einstellungen und der Regelung 8.2.13 Aktivierung der Legionellenfunktion Um die Legionellenfunktion zu aktivieren, muss folgendermaßen vorgegangen werden: 10 Sekunden gedrückt halten jetzt erscheint „000“ auf dem Display drücken bis der Wert „066“ erreicht ist drücken. -
Seite 48: Gewährleistung
HINWEIS Wenn Teile des Gerätes beschädigt sind, lassen Sie diese nur von einem Installateur ersetzten. Bei Austausch nur HANSA-Original-Ersatzteile verwenden: Einige Komponenten sind speziell für HANSA Geräte ausgelegt und gefertigt. Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, dem Stand der Technik sowie unserer langjährigen Erkenntnisse... -
Seite 49: Fehlerliste Und Fehlersuche
10 Fehlerliste und Fehlersuche 9.2 Haftungsbeschränkung Fehlerliste und Fehlersuche 1. Wieso beginnt der Kompressor nicht zu arbeiten, wenn das Gerät eingeschaltet wird? Wenn das Gerät eingeschaltet wird, beginnt der Kompressor erst 3 Minuten später zu laufen, das dient zum Schutz des Gerätes. 2. -
Seite 50: Parameter- Und Fehlerliste
11 Parameter- und Fehlerliste 11.1 Parameterliste Parameter- und Fehlerliste 11.1 Parameterliste Code Paramater Beschreibung Standardwert Bereich Verdichterparameter (nur für Inverter-Wärmepumpen) Manuelle Frequenz des Verdichters 0~120 Mindestfrequenz des Kompressors 20~60 Max. Frequenz des Verdichters 30~120 Auswahl des Verdichtermodells hoch 0~255 Auswahl des Verdichtermodells niedrig 0~255 Abtauhäufigkeit 0~120... - Seite 51 11 Parameter- und Fehlerliste 11.1 Parameterliste Parameter des elektronischen Expansionsventils Elektronische Einstellung des Expansionsventils 0-manuel, 1- Automatik Überhitzungstemperatur des elektronischen -20~20 °C Expansionsventils °C E03 Expansionsventil Ausgangsposition 240 0~500 E04 Expansionsventil Minimalposition 100 0~500 E05 Expansionsventil Position Abtaumodus 480 0~500 E06 Minmale Grundöffnung des Expansionsventils 0~480 Parameter Ventilatorfunktion...
- Seite 52 11 Parameter- und Fehlerliste 11.1 Parameterliste Parameter Ventilatorfunktion DC-Lüftungsbetrieb 4. Gänge 0~101 DC-Lüftungsbetrieb 5. Gänge 0~102 Parameter Legionellenfunktion Sollwert für Legionellenfunktion 60 °C 20~90 °C Dauer der Legionellenfunktion 50 min 0~90 min Startzeit der Legionellenfunktion 0~23 h Zeitabstand zwischen der Legionellenfunktion 7 Tage 7~99 t System-Parameter...
- Seite 53 11 Parameter- und Fehlerliste 11.1 Parameterliste Solarparameter n06 Endzeit der Nachtabsenkung 06 h 00~23 h n07 Starttemperatur Nachtabsenkung 70 °C 40~90 °C n08 Endtemperatur Nachtabsenkung 10 °C 1~40 °C n09 Max. Speichertemperatur Solar-Umschaltventil 68 °C 50~90 °C n10 Max Speichertemperatur für Solarpumpenstopp 50 °C 50~90 °C n11 Solarpumpenbetrieb arbeitet unabhängig...
- Seite 54 11 Parameter- und Fehlerliste 11.1 Parameterliste Temperaturparameter 2: 1 an Klammer out2 3: Keine r17 oberer Speicherfühler vorhanden 0-Nein, 1-Ja Neustart der Temperaturdifferenezeinstellungen am oberen 3 °C 1~20 °C Ende des Tanks r19 Verdichter-Aus-Temperatur 1 65 °C 30~90 °C r20 Verdichter-Aus-temperatur 2 55 °C 30~90 °C Parameter für den Ausgangszustand...
-
Seite 55: Fehlerliste
11 Parameter- und Fehlerliste 11.2 Fehlerliste Parameter für den Temperaturzustand Zielfrequenz 11.2 Fehlerliste Code Code Fehlerbeschreibung Fehlerbehebung Temperatursensor unten Sensorwiderstand prüfen und ggf. auswechseln defekt Temperatursensor oben Sensorwiderstand prüfen und ggf. auswechseln defekt Abluftsensor defekt Sensor Umluft defekt Sensorwiderstand prüfen und ggf. auswechseln Sensor Verdampfe defekt Sensorwiderstand prüfen und ggf. -
Seite 56: Widerstände Temperatursensoren
11 Parameter- und Fehlerliste 11.4 Widerstände Temperatursensoren 11.4 Widerstände Temperatursensoren Temp. Widerstand Temp. Widerstand Temp. Widerstand (°C) (KOhm) (°C) (KOhm) (°C) (KOhm) 63.7306 7.7643 1.6149 60.3223 7.4506 1.5636 57.1180 7.1513 1.5142 54.1043 6.8658 1.4666 51.2686 6.5934 1.4206 48.5994 6.3333 1.3763 46.0860 6.0850 1.3336... -
Seite 57: Index
Tastenfunktion .............. 32 Technische Daten ............31 Telefonische und technische Unterstützung ....7 Transport ..............15 Haftungsbeschränkung ..........47 HANSA Kundendienst ............7 Verkabelung ..............27 Instandhaltung .............. 22 Warnhinweise ..............6 Wartung ..........5, 11, 12, 22, 24, 47 Kältemittel R290 .......... - Seite 58 Hansa Heiztechnik GmbH Burgdamm 3; 27404 Rhade www.hansa-heiztechnik.de...
