Inhaltszusammenfassung für Wachsmuth & Krogmann CPL-2069

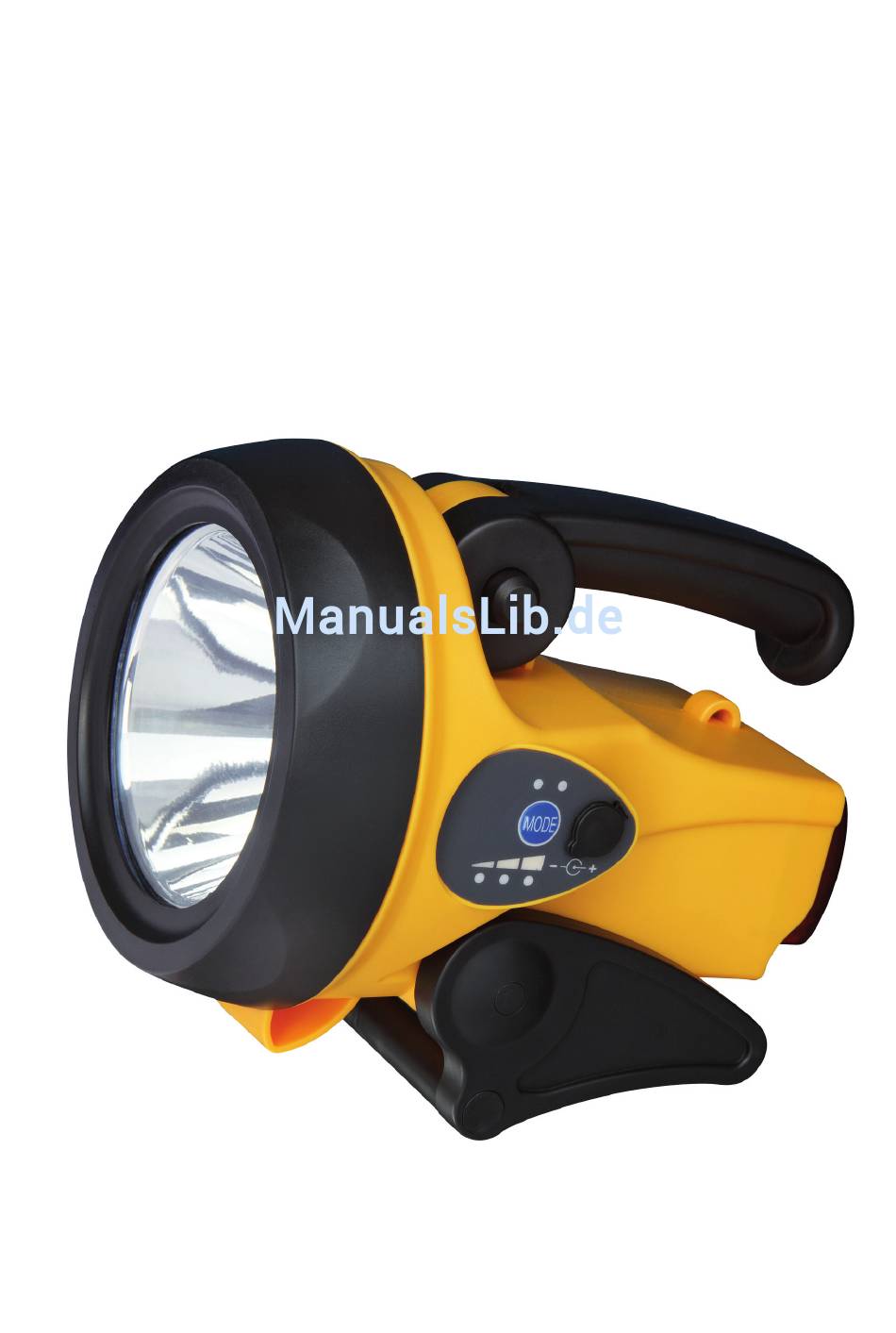

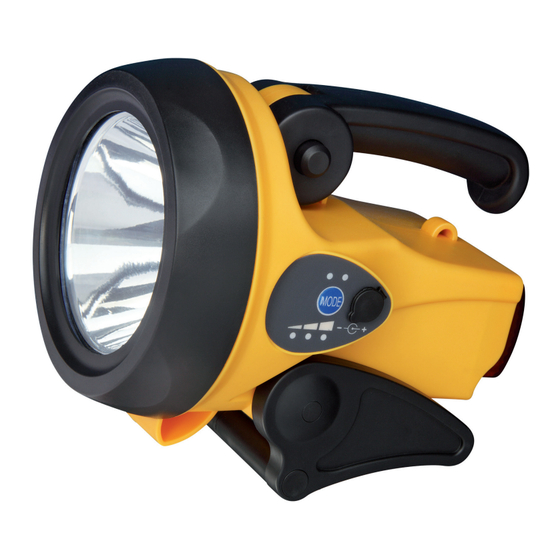

- Seite 1 LED Akku-Handstrahler Modell CPL-2069 Bedienungsanleitung II/20/2012...
-
Seite 2: Produktbeschreibung
ProDuktBEsCHrEiBung Produktabbildung teilebeschreibung Lieferumfang • Scheinwerfer-LED 10 W LED Akku-Handstrahler • Entriegelung Handgriff Netzadapter 220 - 240 V~, 50 Hz • verstellbarer Handgriff Fahrzeugadapter 12 V DC • Warnblinklicht 4 x 0,05 W Bedienungsanleitung mit Garantie verstellbarer Ständer Netzadapter Fahrzeugadapter Ladebuchse Anzeige Ladezustand (voll) 10. -
Seite 3: Inhaltsverzeichnis
inHALtsVErZEiCHnis Produktbeschreibung Produktabbildung Teilebeschreibung Lieferumfang sicherheitshinweise Sichere Verwendung Aufladen Akku Wartung inbetriebnahme Aufladen des Akkus Laden mit Netzadapter Laden mit Fahrzeugadapter Akku-Ladezustandsanzeige Bedienung Ein- und Ausschalten Verstellen des Handgriffs und des Ständers Wartung und Pflege Reinigung umweltschutz Entnehmen des Akkus technische Daten garantiebedingungen konformitätserklärung... -
Seite 4: Sicherheitshinweise
siCHErHEitsHinWEisE ACHtung! Dieses Gerät ist spritzwassergeschützt, aber nicht für den direkten Einsatz im Regen konstruiert! • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 5: Aufladen
siCHErHEitsHinWEisE • Die Scheinwerfer-LED wird im Betrieb sehr heiß. Betreiben Sie den LED Akku- Handstrahler nie ohne Schutzglas. Wenn das Glas des Reflektors zerbrochen ist, wenden Sie sich an das Service-Center. • Vermeiden Sie starke Erschütterungen, um einer Beschädigung des Gerätes, der Elektronik und des Akkus vorzubeugen. -
Seite 6: Akku
siCHErHEitsHinWEisE / inBEtriEBnAHME Akku • Der eingebaute Akku kann hohe Entladeströme liefern. Schließen Sie diesen niemals kurz, um Brand- und Explosionsgefahren zu vermeiden. • Öffnen oder zerstören Sie den Akku nicht. Der Akku enthält Inhaltsstoffe, die die Haut verletzen und Kleidung und Gegenstände beschädigen können. •... -
Seite 7: Laden Mit Netzadapter
inBEtriEBnAHME • Lagern Sie den Akku-Handstrahler nur bei Temperaturen zwischen 0 und 40°C und einer relativen Luftfeuchtigkeit von max. 85 % vor Verschmutzung geschützt und setzen Sie ihn keiner direkten Sonnenstrahlung aus. • Lagern Sie den Akku-Handstrahler nicht unaufgeladen, sondern laden Sie den Akku nach der Benutzung sofort wieder auf. -
Seite 8: Laden Mit Fahrzeugadapter
inBEtriEBnAHME Laden mit Fahrzeugadapter • Verbinden Sie das Ladekabel mit der Ladebuchse (8) an Ihrem LED Akku-Hand- strahler. • Stecken Sie danach den Fahrzeugadapter in eine 12 V Zigarettenanzünder-Buch- se das Fahrzeugs. • Der Ladevorgang wird durch das Aufleuchten der roten Ladeanzeige (14) ange- zeigt. -
Seite 9: Bedienung
BEDiEnung Ein- und Ausschalten Mit dem Ein-/Aus-Betriebsartenschalter (12) kann zwischen 4 Betriebszuständen aus- gewählt werden. Durch jeden Druck auf den Schalter wird um einen Schritt weiterge- schaltet. LED-Scheinwerfer mit 100 % Helligkeit LED-Scheinwerfer mit 50 % Helligkeit LED-Warnblinklicht 4 x 0,05 W schritt 1: LED-scheinwerfer 100 % Helligkeit Mit einem Druck auf den Ein-/Aus-Betriebsartenschalter (12) wird der 10 W LED- Scheinwerfer mit voller Helligkeit eingeschaltet. -
Seite 10: Verstellen Des Handgriffs Und Des Ständers
BEDiEnung / WArtung unD PFLEgE Verstellen des Handgriffs und des ständers Sie haben die Möglichkeit, den Handgriff (3) in die Pistolenposition oder in die Later- nenposition zu verstellen. • Drücken Sie hierzu den Entriegelungsknopf (2) am Scharnier des Griffes und drehen dabei den Griff in die obere oder untere Position. -
Seite 11: Umweltschutz
uMWELtsCHutZ Wenn die Akku-Handleuchte einmal ausgedient hat, dann entsorgen Sie das Gerät und sein Zubehör ordnungsgemäß! Entsorgung Akku Vor der Entsorgung des Gerätes muss unbedingt der Akku entfernt und separat entsorgt werden. Jeder Verbraucher ist gesetzlich zur Rückgabe von Altbatterien und –akkus verpflichtet. -
Seite 12: Technische Daten
DAtEn LED Akku-Handstrahler Modell: CPL-2069 Leuchtmittel Scheinwerfer: 1 x 10 W Leuchtdiode LED-Klasse (EN 62471): Leuchtmittel Warnblinker: 5 x 0,05 W Leuchtdiode LED-Klasse (EN 62471): Akkumulator: 1 x aufladbare Lithiumbatterie 3,7 V, 2000 mAh Schutzart IP44 (Spritzwasserschutz) Leuchtdauer bei vollem Akku: Scheinwerfer 100 %: ca. -
Seite 13: Garantiebedingungen
gArAntiEBEDingungEn sehr geehrte kundin, sehr geehrter kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die auf der Garantiekarte ausgedruckte Service-Hotline zur Verfügung. -
Seite 14: Konformitätserklärung
Lange Mühren 1 – D-20095 Hamburg Eg-konForMitätsErkLärung Hiermit erklären wir, dass die Bauart des Akku-HAnDstrAHLErs CPL-2069 (II/20/2012) und des netzadapters Typ EHT-6-G-5; Eingang: 220-240 V~ 50Hz, Ausgang: 5 V , 1,0 A in der gelieferten Ausführung folgenden einschlägigen Bestimmungen entspricht: EG-Niederspannungsrichtlinie 2006/95/EG EG-Richtlinie Elektromagnetische Verträglichkeit 2004/108/EG... -
Seite 15: Garantiekarte
Straße PLZ und Ort Vorwahl / Telefon Zeitlos Vertriebs GmbH Artikel: Service Center LED-AKKU-HANDSTRAHLER CPL-2069 Nachtwaid 6 Unterschrift des Käufers 79206 Breisach Tel.: 01805 - 003601* Fax: 01805 - 007763* E-mail: info@zeitlos-vertrieb.de *(EUR 0,14/min aus dem deutschen Festnetz, max. EUR 0,42/min aus dem Mobilfunknetz) 3 Jahre Garantie ab Kaufdatum Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs.
