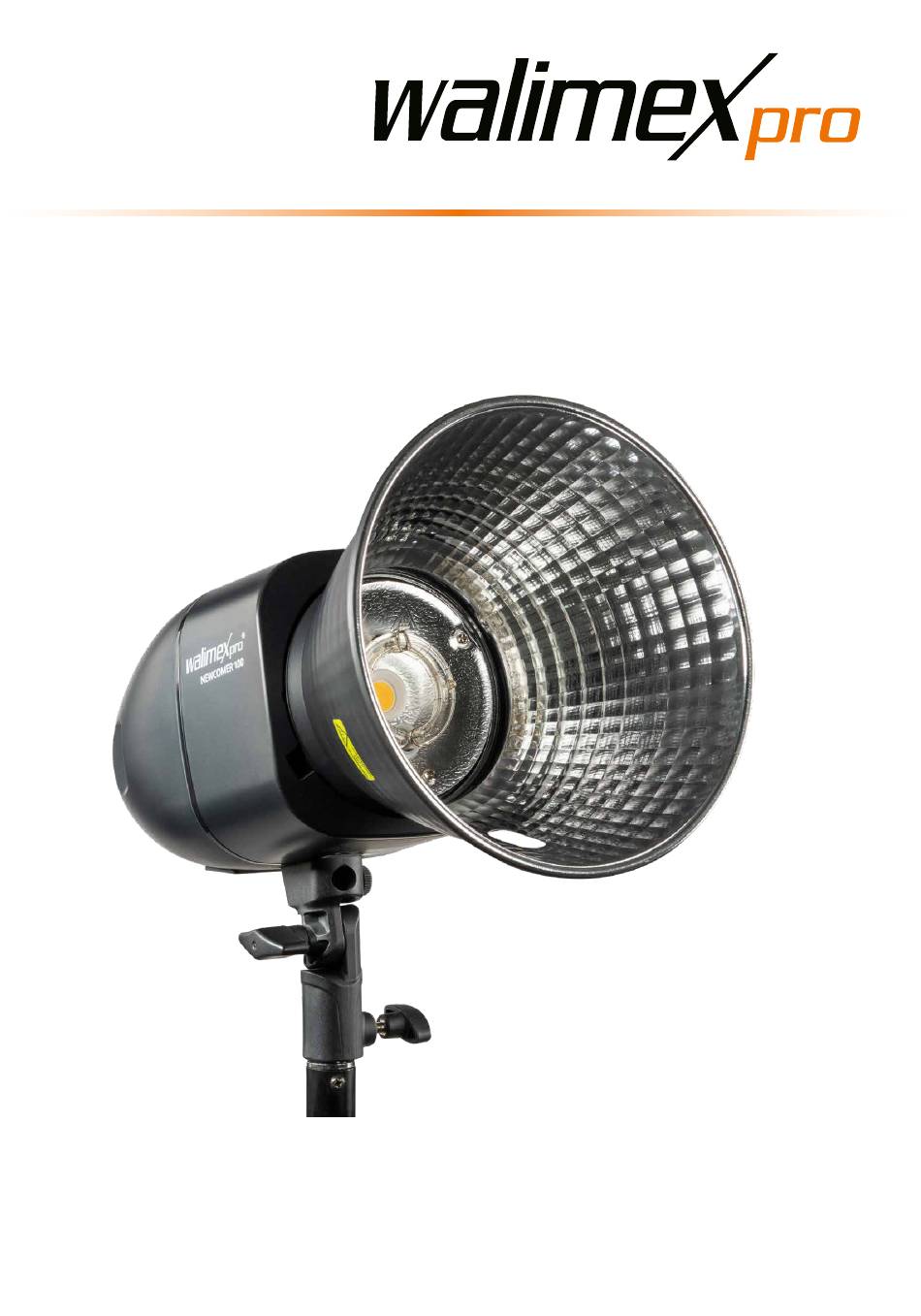

- Seite 1 Studioblitz »Newcomer 100 II, Newcomer 300 II« Gebrauchsanleitung # 1023402 – # 1023403...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. So verstehen Sie diese Gebrauchsanleitung richtig 1.1 Kennzeichnungen am Gerät 1.2 Kennzeichnungen in dieser Gebrauchsanleitung 2. Wichtige Sicherheitsinformation 3. Gerät auspacken und prüfen 4. Gerät bedienen 4.1 Übersicht über die Geräteteile 4.2 Kurzbedienungsanleitung 5. Schutzkappe demontieren, montieren 6. Reflektor montieren, demontieren 7. -
Seite 3: So Verstehen Sie Diese Gebrauchsanleitung Richtig
Wir danken Ihnen für Ihr Vertrauen und wün schen Ihnen viel Freude und Erfolg mit Ihrem 1.1 Kennzeichnungen am Gerät Studioblitzgerät. Die walimex pro Studioblitz gerätSerie Newcomer wurde speziell für den ambitionierten Einsteiger und für den profes sionellen Anwender entwickelt. -
Seite 4: Kennzeichnungen In Dieser Gebrauchsanleitung
1.2 Kennzeichnungen in dieser WARNUNG Gebrauchsanleitung Stoß-, Quetsch-, Verbrennungs- und Kennzeichnung Brandgefahr durch umfallendes Gerät Das Gerät ist je nach Modell bis zu 1,1 kg schwer. Die Einstelllampe, die Blitzröhre Macht Sie auf die Handhabung und Aus und der Reflektor können bis zu 240 °C wirkung von Sicherheitsinformationen heiß... - Seite 5 ■ Wenn das Gerät einmal beschädigt WARNUNG oder defekt sein sollte oder wenn Sie Stromschlaggefahr und Brandgefahr Schmorgeruch feststellen: durch Kurzschluss Unterbrechen Sie sofort die Stromver Ein Kurzschluss kann u. a. durch defekte sorgung, indem Sie den Netzstecker Kabel und durch Feuchtigkeit oder Nässe ziehen.
-
Seite 6: Gerät Auspacken Und Prüfen
■ Fassen Sie die Blitzröhre nicht mit WARNUNG bloßen Händen an. Tragen Sie saubere Brandgefahr durch heiße Geräteteile Baumwollhandschuhe, oder verwenden Das Einstelllicht und die Blitzröhre können Sie ein sauberes Tuch. bis zu 240 °C, der Reflektor bis zu 75 °C ■ Achten Sie darauf, dass Sie die Blitz und das Blitzgehäuse bis zu 45 °C heiß... -
Seite 7: Gerät Bedienen
4.2 Kurzbedienungsanleitung HINWEIS HINWEIS Im Zuge von Produktverbesserungen behalten wir uns technische und optische Die detaillierte Anleitung zu den nach Veränderungen vor. Nicht für den Beleuch folgenden Tätigkeiten finden Sie in den tungszweck im Haushaltsbereich geeignet. jeweiligen Abschnitten dieser Gebrauchs Speziell für Foto und Videobedarf der anleitung. -
Seite 8: Schutzkappe Demontieren, Montieren
5. Schutzkappe demontieren, • Entriegelungshebel nach hinten drücken und gedrückt halten. montieren • Schutzkappe in die drei Einstecköffnun gen am Gerät stecken und im Uhrzeiger WARNUNG sinn drehen bis sie fühlbar einrastet. Spätere Berstgefahr der Blitzröhre • Entriegelungshebel loslassen. Achten Sie darauf, dass Sie die Blitzröhre 6. Reflektor montieren, nicht versehentlich mit bloßen Händen berühren. -
Seite 9: Gerät An Die Stromversorgung Anschließen
WARNUNG WARNUNG Verbrennungsgefahr am Reflektor, an Verbrennungsgefahr am Reflektor, an der Einstelllampe und an der Blitzröhre. der Einstelllampe und an der Blitzröhre. Lassen Sie das Gerät ca. 30 Minuten Lassen Sie das Gerät ca. 30 Minuten abkühlen. abkühlen. 5. Einstelllampe herausziehen: • Schutzkappe demontieren. • Einstelllampe vorsichtig aus der Fassung Siehe Schutzkappe demontieren, ziehen. -
Seite 10: Gerät Einschalten, Ausschalten
8. Gerät einschalten, ausschalten 9. Gerät einstellen 1. Wenn die Schutzkappe montiert ist: 9.1 Blitzleistung einstellen Schutzkappe entfernen. Sie können die Blitzleistung der Blitzköpfe Siehe Schutzkappe demontieren, wie in der nachfolgenden Tabelle angegeben, montieren. regeln. WARNUNG Blitzleistung Brandgefahr durch Hitzestau. Kontrollwert Blenden Betreiben Sie das Gerät nicht mit montier... -
Seite 11: Einstelllicht Einschalten, Ausschalten
9.2 Einstelllicht einschalten, ausschalten 9.4 Blitzauslösung vorbereiten, einstellen Das Einstelllicht kann nur zu oder abge Blitzauslösung durch die Kamera schaltet werden. vorbereiten 1. Gerät einschalten. HINWEIS Siehe Gerät einschalten, ausschalten. 2. Taster MODEL dücken. Das Einstelllicht Beachten Sie die Benutzerinformation des schaltet ein. - Seite 12 Sie ca. 15 Sekunden lang, bis das (2. LED von oben muss leuchten) Display zur Startanzeige wechselt. Gruppe 3 Einstellung der Kanäle am Walimex pro (3. LED von oben muss leuchten) Studioblitz Auslöser Gruppe 4 1. Öffnen Sie den Battriefachdeckel (4.
-
Seite 13: Gerät Auf Stativ Montieren (Optional)
10. Gerät auf Stativ montieren 11. R eflektionsschirm montieren (optional) (optional) Verwenden Sie für das Gerät ausschließlich HINWEIS Reflektionsschirme mit einem Schaftdurch Beachten Sie die Benutzerinformation des messer von 8 – 10 mm. Stativherstellers. VORSICHT Montieren Sie das Gerät nur auf einem Stativ, das für Gewicht und Abmessungen des Geräts ausgelegt ist. -
Seite 14: Einstelllicht Einschalten, Ausschalten
12. Einstelllicht einschalten, 13. Blitz auslösen ausschalten WARNUNG 1. Gerät einschalten. Brandgefahr durch Überhitzen Siehe Gerät einschalten, ausschalten. Dauerhaft schnelle Blitzfolgen von mehr als 2. Einstelllicht einschalten: 8 Blitzen pro Minute mit hoher Blitzleistung Taster MODEL 1x drücken. können das Gerät überhitzen und schä •... -
Seite 15: Gerät Transportieren, Lagern
14. Gerät transportieren, lagern 3. Blitz entsprechend der vorbereiteten Art der Blitzauslösung auslösen. 1. Gerät ausschalten. Siehe Gerät einschal Siehe Blitzauslösung vorbereiten, ten, ausschalten. einstellen. 2. Gerät vollständig abkühlen lassen. • Blitzen Sie über einen Zeitraum von 10 Minuten nicht öfter als 12 x pro Minute. WARNUNG •... -
Seite 16: Probleme Beheben
15. Probleme beheben Problem Mögliche Ursache Abhilfe Blitzgerät ist eingeschaltet, • Netzkabel ist nicht oder • Netzkabel korrekt einstecken zeigt aber keine Funktion nicht korrekt eingesteckt • Feinsicherung tauschen, siehe • Feinsicherung ist defekt Fein sicherung tauschen Blitzgerät zeigt Funktion aber Blitzkondensator ist defekt Kundenservice kontaktieren Blitzauslösung ist nicht möglich... -
Seite 17: Gerät Instandhalten
16. Gerät instandhalten Gerät Reinigung 16.1 Gerät regelmäßig prüfen und warten Gehäuse Leichte und hartnäckige Verschmutzungen mit Bitte prüfen Sie vor jedem Einsatz alle Kabel trockenem Microfasertuch und Stecker auf Beschädigungen. beseitigen WARNUNG Einstelllicht, Mit Staubpinsel oder Stromschlaggefahr und Brandgefahr Blitzröhre trockenem, weichem Tuch durch Kurzschluss... -
Seite 18: Feinsicherung Tauschen
1. Gerät entladen: 4. Neue Blitzröhre einsetzen: • Die beiden Einsteckstifte der Blitzröhre WARNUNG lose in den Fassungen platzieren. Stromschlaggefahr. • Blitzröhre dann mit gleichmäßigem, leichtem Druck auf die beiden Einsteck Entladen Sie das Gerät, bevor Sie die Blitz stifte bis zum Anschlag in die Fassungen röhre tauschen. -
Seite 19: Blitzkondensator Laden
16.5 Blitzkondensator laden HINWEIS Im Sicherungshalter liegt eine HINWEIS Reservesicherung für Sie bereit. Laden Sie den Blitzkondensator 1. Gerät ausschalten. vollständig auf: Siehe Gerät einschalten, ausschalten. ■ wenn Sie das Gerät mehrere Tage vor 2. Stromversorgung unterbrechen: wiegend mit stark reduzierter Leistung Netzstecker ziehen. -
Seite 20: Technische Daten
18. Technische Daten Studioblitzgerät Newcomer 100 II 300 II Blitzleistung / Nennleistung 100Ws 300Ws Leitzahl (2m/ISO 100) Leistung 1/1 bis 1/32 Wiederaufladezeit 0,3 ~ 1,2 s 0,6 ~ 2,0 s Blitzdauer 1/800 ~ 1/1200 Sek. Einstelllicht 5 W LED Auslöseart Fotozelle, Synchrokabel, Testknopf, Funkfernauslöser Farbtemperatur 5600 K ±200... -
Seite 21: Übersicht Über Das Bedientableau
19. Übersicht über das Bedientableau Taster 12 Hauptschalter (OFF/ON) Taster 13 Buchse für Netzanschluss Taster MODEL 14 Lüftungsschlitze LED MODEL 15 Fotozelle Taster SLAVE 16 Anschlussbuchse Syncrokabel LED SLAVE 17 Sicherungshalter Taster AUDIO LED AUDIO Taster TEST 10 LED Bereitschaftsanzeige 11 Digitalanzeige OUTPUT POWER... - Seite 22 Leistungseinstellung des Einstelllichtes/ Taster Einstellungen Funkfernauslösung Leistungseinstellung des Einstelllichtes/ Taster Einstellungen Funkfernauslösung Taster MODEL Schaltet das Einstelllicht ein/aus LED MODEL Leuchtet, wenn das Einstelllicht eingeschaltet ist Schaltet die Fotozelle ein/aus / Einstellungen Funk Taster SLAVE fernauslösung LED SLAVE Leuchtet, wenn die Fotozelle eingeschaltet ist Taster AUDIO Schaltet die akustische Bereitschaftsanzeige ein...
-
Seite 23: Ersatzteile
20. Ersatzteile und Zubehör Geräteteil Bestellnummer walimex pro Studioblitz Auslöser 1019899 Ersatzblitzröhre Newcomer 100 1018458 Ersatzblitzröhre Newcomer 300 1018466 Synchrokabel 420cm m. Klinkenstecker 3,5 mm 1012795 Standardreflektor glanz 1016242 Netzkabel 4m mit Kaltgerätestecker 1012914 Standardreflektor 1023391 21. Entsorgung und Umweltschutz 21.1 Entsorgungshinweis Entsorgen Sie die Verpackung und diesen Artikel nach seiner Lebensdauer bitte bei einer der örtlichen Entsorgungsstellen und entsprechend der in Ihrem Land geltenden... - Seite 24 Walser GmbH Königsbenden 28 52249 Eschweiler Germany service@fotowalser.de www.fotowalser.com Made in China...
