Udi Galileo L Ext. Gebrauchsanleitung

Allgemeine Informationen:
Das Galileo-L UDI ist entworfen und hergestellt
worden, um der höchsten Anforderung an die
Qualität und Ausarbeitung zu entsprechen.
Galileo ist kompakt und weist einen geringen
Filterinhalt mit einer Mindestmenge an
Spülwasser auf. Ein konstanter Service ist
möglich, wenn man ausreichende Filterelemente
parallel positioniert. Die kreuzweise gezogenen
Ringe sorgen für eine Wirkung mit Tiefenfilterung.
Die Filter werden mit den von Ihnen
ausgewählten Filterringen geliefert.
Funktion:
Das ungefilterte Wasser strömt durch den
Einlassverteiler und anschließend durch die
Rücklaufhähne zu den G.K.-Filtergehäusen. Das
Wasser strömt in einer rotierenden Bewegung am
Filterelement entlang, wobei gröbere Partikel an
der Außenseite hängen bleiben und die feineren
Partikel im Ringpaket abgefangen werden. Das
gefilterte Wasser strömt durch die Mitte des
Filterelements zur Auslasssammelleitung.
Selbstreinigungsprozess:
Falls der Spülkontroller (optional im Lieferumfang
enthalten) einen Druckdifferenz ab 0,5 Bar am
Ein- und Auslass aufweist und nachdem das
eingestellte Intervall abgelaufen ist, wird der
Selbstreinigungsprozess gestartet.
Die Filterelemente werden eines nach dem
anderen nach der Reihe mit Hilfe von
Rückspülventilen (Modell Bermad Serie 350)
gereinigt, die vom Filterungs- zum
Rückspulmodus übergehen. Aus der
Auslasssammelleitung bzw. der externen
Spülleitung wird sauberes Wasser aufgenommen
und durch die Düsen im G.K.-Filterelement
tangential gegen die Ringe gespritzt.
Der Druck sorgt dafür, dass das Ringpaket
erreicht und die rotierenden Ringe gereinigt
werden. Dieses Spülwasser wird über die
Drainleitung abtransportiert. Nach 10 bis 20
Sekunden geht das Rückspülventil wieder in den
Filterungsmodus über, durch den das Ringpaket
schließt und die Filterung wird fortgesetzt. Nach
der Reinigung des Filterelements wird die
Reinigung des folgenden Elements gestartet.
Dies erfolgt mit einer Zwischenpause von
ungefähr 5 bis 10 Sekunden. Dies bedeutet, dass
es zwei Sperrvorrichtungen auf einmal offen
stehen.
Die Boxerfilter mit Duplexelementen werden
ähnlich gereinigt.
61
UDI 07/2016
Gebrauchsanleitung
Galileo L
Extern gespülte Filter sind mit 2
Rückspülsperrvorrichtungen pro Filterelement
ausgestattet, um die Versorgungsquelle von
sauberem Wasser während des Spülens
auszuwählen.
Anmerkungen:
Durch die regelmäßige Druckkontrolle am Ein-
und Ausgang und mit Hilfe der Ausführung einer
Spülung wird man vertraut mit dem
automatischen Filter.
Auf diese Weise kann man die korrekte
Spülfrequenz und die Spüldauer verbessern. Sie
müssen aber mit saisonabhängigen Einflüssen
Filter in Filterungsmodus
Filter in Rückspulmodus
Entwässerung
aus
Galileo L
Galileo L Ext.
Galileo L Boxer
Galileo L Boxer Ext.
B
D
C

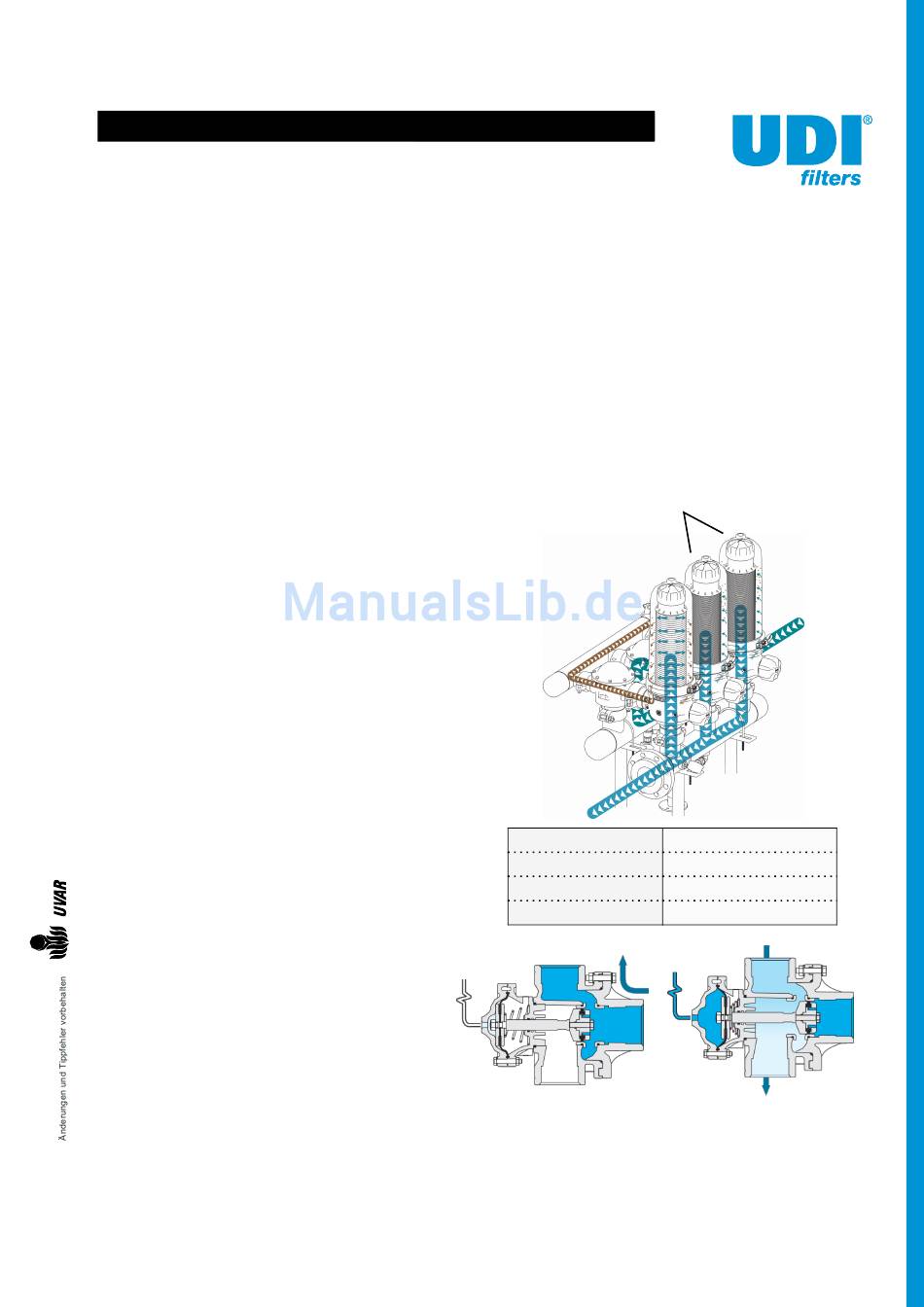

Filterungsmodus
a) Zufuhr des schmutzigen Wassers
b) Richtung der Komponente des Filters
c) Drain für Spülwasser
2" G.K. Filter
ein
2 - 8 Filter
1 - 8 Filter
3 - 8 Duofilter
3 - 8 Duofilter
B
D
A
C
Zurückspülmodus
A
