LAUNCH AC519 Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für LAUNCH AC519

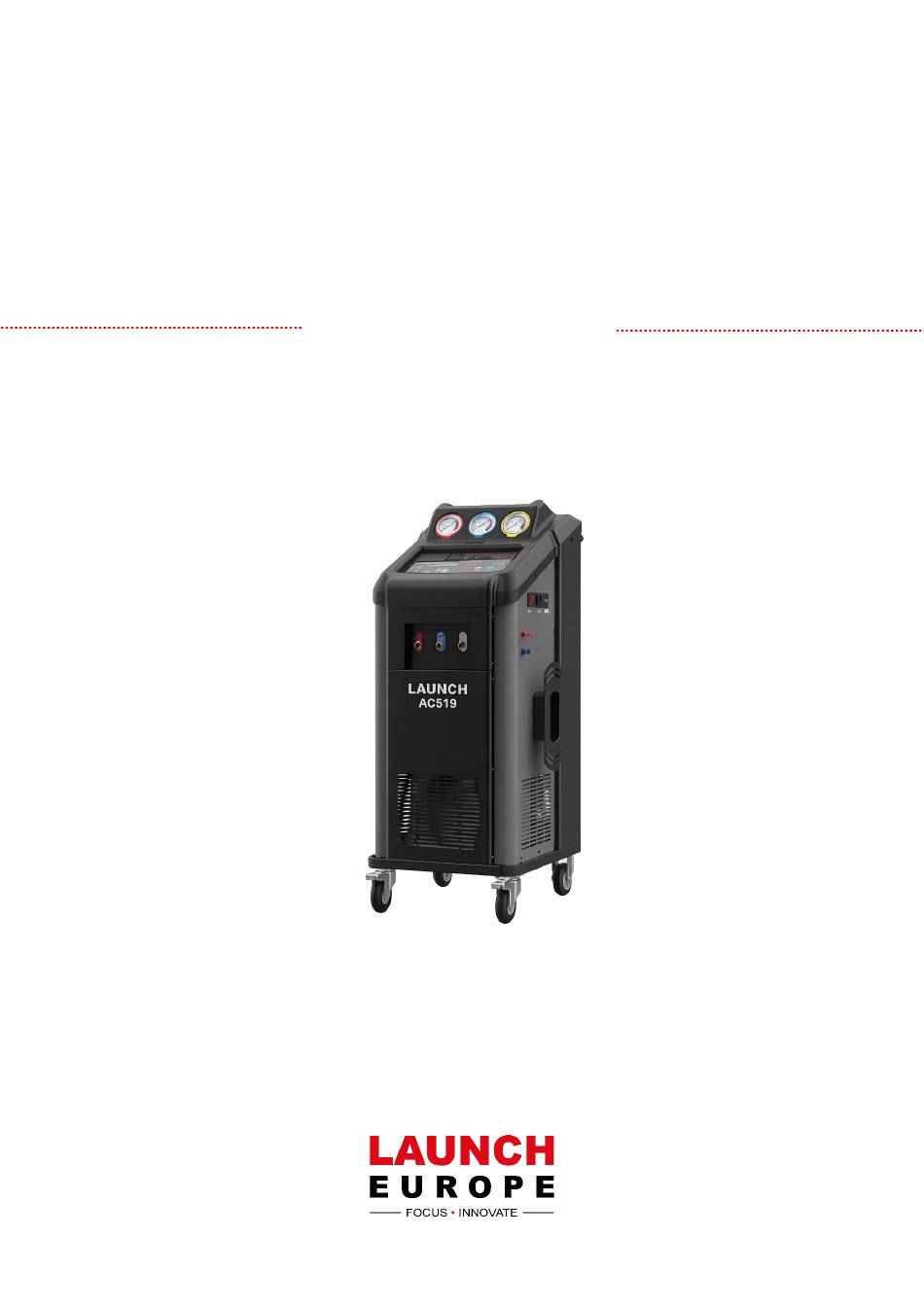

- Seite 1 Benutzerhandbuch AC519...
- Seite 2 Das tatsächliche Produkt ist maßgebend. © LAUNCH TECH CO., LTD. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung von LAUNCH TECH CO., LTD. in irgendeiner Form reproduziert, gespeichert oder übertragen werden. LAUNCH TECH CO., LTD. haftet nicht für Schäden oder Verluste, die durch Missbrauch, unsachgemäße Bedienung, unbefugte Änderungen oder Reparaturen oder die Nichtbeachtung der Anweisungen in diesem Handbuch verursacht werden.
-
Seite 3: Sicherheitshinweise
AC519 BENUTZERHANDBUCH SICHERHEITSHINWEISE Allgemeine Sicherheit Dieses Gerät darf nur von qualifiziertem Personal bedient, gewartet und instandgehalten werden. Befolgen Sie stets die in diesem Handbuch beschriebenen Verfahren. Elektrische Sicherheit Trennen Sie das Gerät vor Wartungs- oder Reparaturarbeiten vom Stromnetz. Berühren Sie keine elektrischen Komponenten, wenn das Gerät eingeschaltet ist. -
Seite 4: Inhaltsverzeichnis
AC519 BENUTZERHANDBUCH INHALTSVERZEICHNIS EINFÜHRUNG ..................................... 1 1.1 ÜBERSICHT ....................................1 1.2 MERKMALE ....................................1 1.3 TECHNISCHE DATEN ..................................1 FUNKTIONEN ..................................... 2 2.1 PRIMÄRE FUNKTIONEN ................................2 2.2 ZUSATZFUNKTIONEN ................................... 2 BEDIENUNG ....................................2 3.1 BESCHREIBUNG DER TEILE ................................ 2 3.2 SCHALTPLAN .................................... -
Seite 5: Einführung
AC519 BENUTZERHANDBUCH 1. EINFÜHRUNG 1.1 ÜBERSICHT Die Wartungsgeräte für Klimaanlagen basieren auf den neuesten Konstruktionstechniken und verwenden die besten Steuerungsprinzipien und Fertigungsverfahren. Das Wartungszentrum für Klimaanlagen ist ein intelligentes Gerät, das die Funktionen Spülen, Rückgewinnung, Recycling und Nachfüllen von Klimaanlagen in einem Gerät vereint. Es verfügt über ein ansprechendes Design, eine benutzerfreundliche Bedienoberfläche und fortschrittliche Fertigungsverfahren, um die Wartung von Klimaanlagen professionell und einfach zu gestalten. -
Seite 6: Funktionen
AC519 BENUTZERHANDBUCH 2. FUNKTIONEN 2.1 PRIMÄRE FUNKTIONEN • Automatikmodus • Reinigung • Recycling • Absaugen • Neues Öl hinzufügen • Kältemittel nachfüllen • Datenbank • Drucken 2.2 ZUSATZFUNKTIONEN • Systemfunktion • Nicht kondensierbare Gase ablassen • Maschinenwartungsverfahren • Abfrage von Geräteinformationen •... -
Seite 7: Schaltplan
AC519 BENUTZERHANDBUCH 3.2 SCHALTPLAN 3.3 ERSTE VERWENDUNG • Sprache einstellen: Wählen Sie eine Sprache aus und drücken Sie ENTER. • Kältemitteltyp einstellen: Wählen Sie den gewünschten Typ aus und drücken Sie ENTER. Warnung: Wenn Sie nach der Bestätigung eines Kältemitteltyps einen anderen Kältemitteltyp verwenden müssen, müssen Sie zunächst das Kältemittel aus dem Gerät ablassen, indem Sie die Funktion zum Austausch des Kältemitteltyps... -
Seite 8: Vorbereitungen Vor Der Inbetriebnahme
AC519 BENUTZERHANDBUCH • Einheiten einstellen: Wählen Sie eine Einheit aus und drücken Sie ENTER. • Bitte füllen Sie etwa 3 kg Kältemittel in den Tank des Geräts, damit alle Funktionen normal ausgeführt werden können. Weitere Informationen finden Sie im Kapitel „Kältemittel in den Haupttank einfüllen”. -
Seite 9: Automatikmodus
AC519 BENUTZERHANDBUCH Automatikmodus Neues Öl hinzufügen Der gesamte Vorgang läuft Füllen Sie das neue Öl in das Klimasystem ein. automatisch ab. Reinigung Reinigen Sie die internen Kältemittel nachfüllen Rohrleitungen der Quantitativ nachfüllen. Fahrzeugklimaanlage. Recyceln Datenbank Recyceln Sie das Kältemittel der Abfrage des Kältemitteltyps und der Füllmenge für... -
Seite 10: Recycling
AC519 BENUTZERHANDBUCH Reinigungsvorgangs führen Sie die Reinigungsfunktion bitte erneut durch und bedienen Sie keine anderen Funktionen. 3.8 RECYCLING • Mit dieser Funktion wird das im Klimasystem verbliebene Kältemittel zurückgewonnen. • Vorgehensweise: B-1: Wählen Sie die Recycling-Funktion „ “ und drücken Sie die ENTER-Taste. -
Seite 11: Kältemittel Nachfüllen
AC519 BENUTZERHANDBUCH D-3: Drücken Sie die ENTER-Taste, um zu starten. 3.11 KÄLTEMITTEL NACHFÜLLEN • Wählen Sie die Funktion „Kältemittel nachfüllen und drücken Sie die ENTER-Taste. • Stellen Sie die Nachfüllmenge ein. • Drücken Sie die ENTER-Taste, um zu starten. •... -
Seite 12: Wartung
AC519 BENUTZERHANDBUCH Ändern Sie die Einheiten. 3.13.2 WARTUNG Abluft zur Druckentlastung Wenn die Maschine den Hochdruckalarm anzeigt, kann diese Funktion ausgeführt werden, um den Druck im System zu entlasten. Kältemittel in den Haupttank einfüllen • Wenn die Kältemittelmenge im Haupttank weniger als 3 kg beträgt, kann die Spülfunktion erst wieder ausgeführt werden, wenn ausreichend Kältemittel in die Maschine eingefüllt wurde. -
Seite 13: Kältemitteltyp Austauschen
AC519 BENUTZERHANDBUCH Kältemitteltyp austauschen Wenn Sie einen anderen Kältemitteltyp verwenden möchten, müssen Sie diese Funktion ausführen. Befolgen Sie dazu Schritt für Schritt die Anweisungen. Filtertrockner austauschen • Der Trockenfilter muss ausgetauscht werden, wenn er das Ende seiner Lebensdauer erreicht hat. Es wird eine Meldung angezeigt. -
Seite 14: Spracheinstellung
AC519 BENUTZERHANDBUCH Hinweis: Es darf nicht zu viel neues Vakuumpumpenöl in die Vakuumpumpe eingefüllt werden, da es sonst beim Betrieb herausspritzt. C-3: Setzen Sie die Abdeckung wieder auf. Systemleckageerkennung Diese Funktion dient zur Durchführung der Systemleckageerkennung. 3.13.3 SPRACHEINSTELLUNG Ändern Sie die Sprache. -
Seite 15: Serviceinformationen
AC519 BENUTZERHANDBUCH Serviceinformationen Über diese Funktion können Sie relevante Informationen wie Dienstanbieter und Servicetelefonnummer anzeigen und bearbeiten. Die Schritte zur Bearbeitung sind wie folgt: • Drücken Sie gleichzeitig die Tasten „ “ und „ “, bis der Cursor im Eingabefeld erscheint. Damit gelangen Sie in den Bearbeitungsmodus. -
Seite 16: Helligkeitseinstellung
AC519 BENUTZERHANDBUCH 3.13.6 HELLIGKEITSEINSTELLUNG Mit dieser Funktion können Sie die Bildschirmhelligkeit einstellen. 3.13.7 EINSTELLUNGEN FÜR DATUM UND UHRZEIT Mit dieser Funktion können Sie die Uhrzeit und das Datum einstellen. LAUNCH EUROPE... - Seite 17 WEITERVERKAUFS ODER DER VERWENDUNG IM RAHMEN DER NORMALEN GESCHÄFTSTÄTIGKEIT DES KÄUFERS ERWERBEN. Für elektronische Produkte von LAUNCH gilt eine Garantie von einem Jahr ab Lieferdatum an den Benutzer auf Material- und Verarbeitungsfehler. Diese Garantie gilt nicht für Teile, die missbräuchlich verwendet, verändert, für einen anderen als den vorgesehenen Zweck verwendet oder in einer Weise verwendet wurden, die nicht den Gebrauchsanweisungen entspricht.
