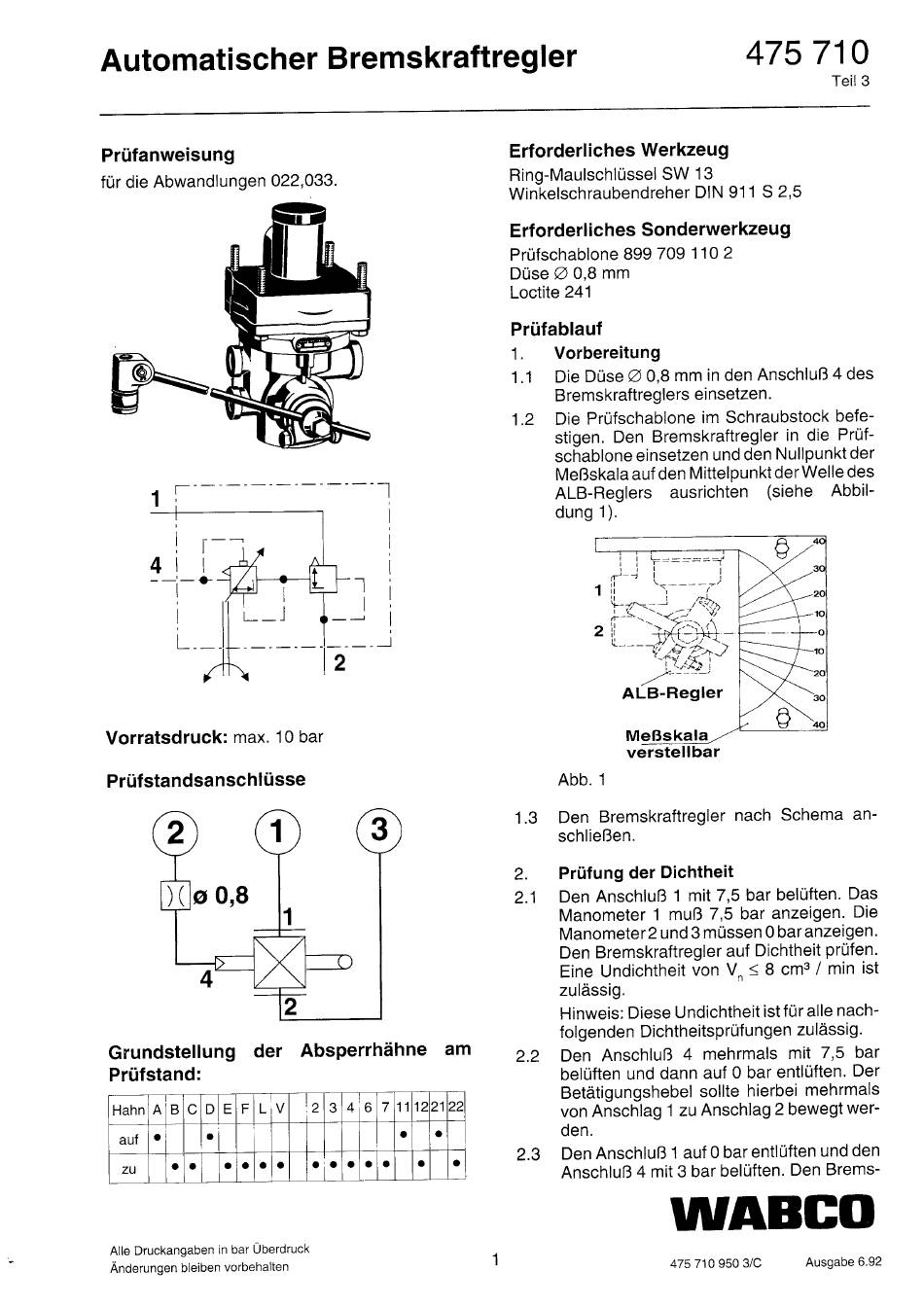

WABCO 475 710 Prüfanweisung

Automatischer
Prüfanweisung
für die Abwandlungen 022,033.
4
Vorratsdruck: max. 10 bar
Prüfstandsanschlüsse
1
2
4
Grundstellung der
Prüfstand:
Hahn A BCDEFLV
zu
Alle Druckangaben in bar Überdruck
Änderungen bleibenvorbehalten
Bremskraftregler
2
3
1
2
Absperrhähne am
2346 711 12212
Erforderliches Werkzeug
Ring-Maulschlüssel SW 13
Winkelschraubendreher
Erforderliches Sonderwerkzeug
Prüfschablone 899 709 110 2
Düse Ø 0,8 mm
Loctite 241
Prüfablauf
Vorbereitung
Die Düse Ø 0,8 mm in den Anschluß 4 des
1.1
Bremskraftreglers einsetzen.
Die Prüfschablone
1.2
stigen. Den Bremskraftreglerin die Prüf-
schablone einsetzen und den Nullpunkt der
MeBskala auf den Mittelpunkt der Welle des
ALB-Reglers ausrichten (siehe Abbil-
dung 1).
11
2
ALB-Regler
Meßskala
verstellbar
Abb. 1
Den Bremskraftregler nach Schema an-
1.3
schließen.
Prüfung der Dichtheit
2.
Den Anschluß 1 mit 7,5 bar belüften. Das
2.1
Manometer 1 muß 7,5 bar anzeigen. Die
Manometer 2 und 3 müssen 0 bar anzeigen.
Den Bremskraftregler auf Dichtheit prüfen.
EineUndichtheit v on Vn 8 cm3/ min ist
zulässig.
Hinweis: Diese Undichtheit ist für alle nach-
folgenden Dichtheitsprüfungenzulässig
Den Anschluß
2.2
belüften und dann auf 0 bar entlüften. Der
Betätigungshebelsollte hierbei mehrmals
von Anschlag 1 zu Anschlag 2 bewegt wer-
den.
Den Anschluß 1 auf 0 bar entlüften und den
2.3
Anschluß 4 mit 3 bar belüften. Den Brems-
1
475 710
Teil 3
DIN 911 S 2,5
im Schraubstock befe-
10
o
4 mehrmals mit 7,5 bar
WABCO
Ausgabe 6.92
475 710 950 3/C
