Vimar 01410 Installationsanleitung

Vimar 01410 Installationsanleitung

Vorschau ausblenden Andere Handbücher für 01410:

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung
Installateur Mario 1960
Integrierte Plattform vernetzter Systeme.
VIEW IoT Smart Systems
loading

Verwandte Anleitungen für Vimar 01410

Inhaltszusammenfassung für Vimar 01410

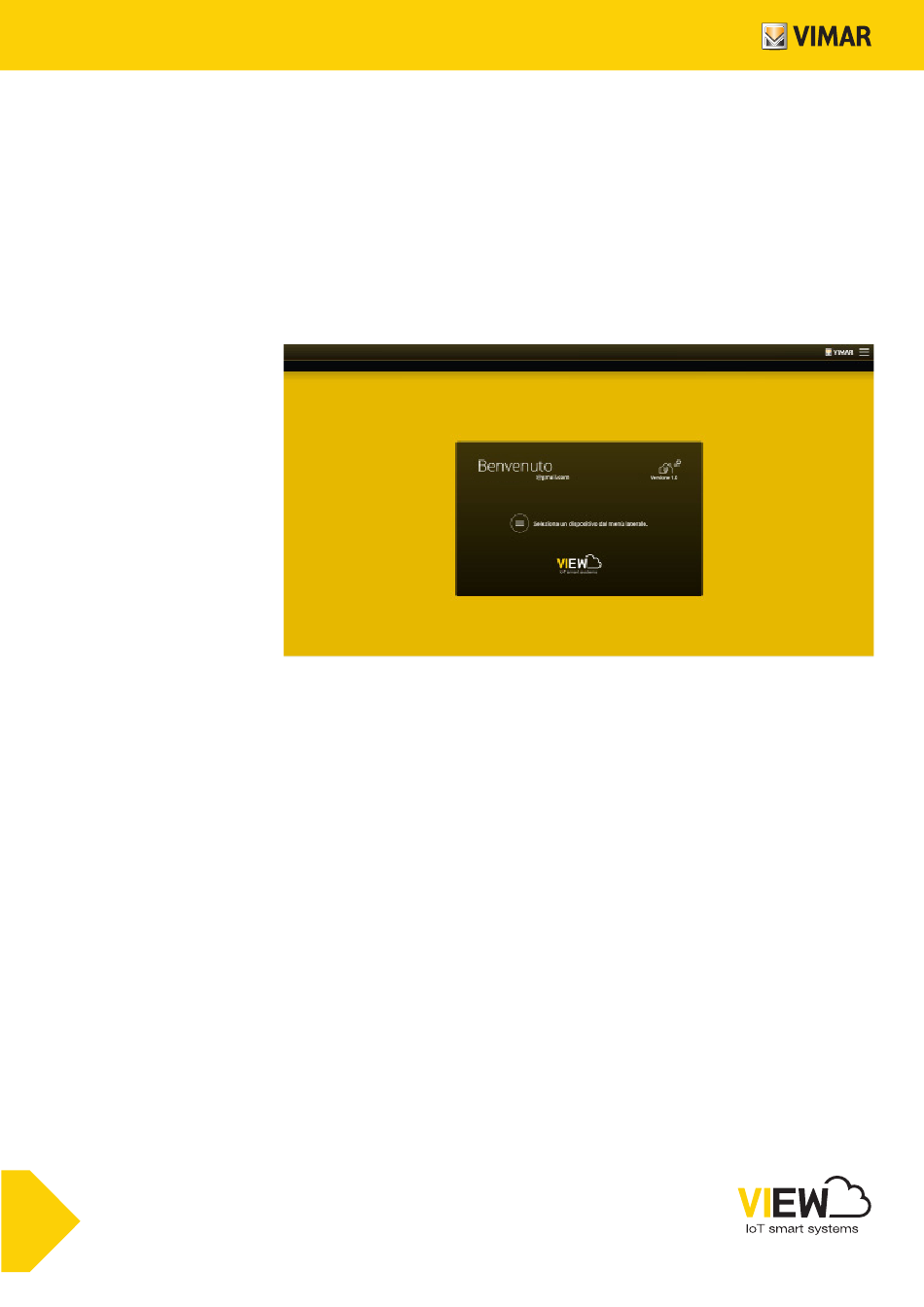

  • Seite 1 Installationsanleitung Installateur Mario 1960 Integrierte Plattform vernetzter Systeme. VIEW IoT Smart Systems...
  • Seite 2 Apple HomeKit is a trademark of apple Inc. App Store is a service mark of Apple Inc. To control this Apple HomeKit-enabled accessory, iOS 9.0 or later is recommended. Controlling this Apple HomeKit-enabled accessory automatically and away from home requires an apple TV with tvOS 10.0 or later or an iPad with iOS 10.0 or later or a HomePod/Siri set up as a home hub.

  • Seite 3: Inhaltsverzeichnis

    4.10 Erstellen einer intelligenten Anlage ……………………………………………………………………………………………………………………………………………… 20 4.11 Klonen der Anlage ………………………………………………………………………………………………………………………………………………………………… 22 4.12 Wechsel des Installateurs ………………………………………………………………………………………………………………………………………………………… 26 5. Gateway Hausleitsystem By-me Plus Art. 01410-01411 ………………………………………………………………………………………………………………………… 27 5.1 Hauptseite des Gateways Hausleitsystem ………………………………………………………………………………………………………………………………………… 27 . Gateway Einbruchssicherung By-alarm Art. 01712.1 ……………………………………………………………………………………………………………………………… 28 6.1 Hauptseite des Gateways Einbruchssicherung ……………………………………………………………………………………………………………………………………...

  • Seite 4: Einführung

    1. Einführung View ist die Vimar Vision einer digitalen Welt und des Internet of Things, die der Entwicklung der intelligenten Vimar Lösungen zugrunde liegt und deren Hauptmerkmal darin besteht, durch modernste digitale Technologien untereinander, mit dem Internet und dem Benutzer vernetzt zu sein. View steht auch für ein stets wachsendes Ökosystem von smarten Produkten und vernetzten sowie ästhetisch aufeinander abgestimmten Systemen, die mit den Angeboten anderer Hersteller kompatibel sind.

  • Seite 5: Benutzertypen

    Die Vimar Cloud stellt die Softwareaktualisierungen für die Gateways bereit und informiert jedes Gateway über die Verfügbarkeit neuer Aktualisierungen. In Anbetracht der von der Vimar Cloud angebotenen Vorteile wird die Nutzung der Internetverbindung sowie der dauerhafte Anschluss des Gateways an die Anlage und das...

  • Seite 6: App View Pro Für Die Konfiguration

    Je nachdem, ob der WLAN-Router installiert bzw. nicht installiert ist, sind zwei Konfigurationsmodi möglich. • Ist ein WLAN-Router oder der Vimar Access Point (Art. 20195-19195-14195) mit der LAN-Leitung verbunden, kann die Konfiguration über Tablet oder PC (mit WLAN) erfolgen. •...

  • Seite 7: Lokale Und Entfernte Vorgänge

    • Max. 1 Gateway Videosprechanlagen Art. 01415 oder 01416 Mit folgenden FW-Versionen: - Gateway Hausleitsystem Art. 01410 oder 01411 Ver. 1.8.x und neuer - Gateway Einbruchssicherung Art. 01712.1 Ver. 1.8.x und neuer - Gateway Videosprechanlagen Due Fili Plus Art. 01415 Ver. 01.008.xxxx und neuer - Gateway IP-Videosprechanlagen Art.

  • Seite 8: Konfiguration Und Inbetriebnahme

    Geräte oder unter dem Link Download der Website www.vimar.com). Alle Gateways und Touchscreens synchronisieren* Die Gateways konfigurieren • 01410-01411: Erstellen der Räume, Einbinden der Geräte, Erstellen der Anwendungen • 01712.1: Import der XML-Datei der By-alarm Anlage • 01415-01416: kein Vorgang erforderlich (die Videosprechanlage ist nach der ausgeführten Konfi- guration bereits im Gateway vorhanden) Übergabe der Anlage an den Administrator...

  • Seite 9: Registrierung Und Anmeldung

    4.6 Registrierung und Anmeldung Zur Nutzung der App View Pro ist wie bei allen mobilen Anwendungen die Registrierung des mit der Installation verknüpften Accounts über die Vimar Cloud erforderlich, die dann mit Anmeldung und Passwort den Zugang zu sämtlichen verfügbaren Funktionen gewährt.
  • Seite 10 VIEW IoT Smart Systems App View Pro für die Konfiguration Bei Verlust oder Vergessen des Passworts sendet die App bei Anklicken des Links "Passwort vergessen?" die zum Einrichten eines neuen Passworts notwendigen Anweisungen an die angegebene E-Mail-Adresse. Warnung: Bei jeder Anmeldung wird folgende E-Mail-Benachrichtigung gesendet: Installateur Mario Die Option "Check Sessions"...

  • Seite 11: App-Symbole Und Ihre Bedeutung

    Anmeldung erforderlich ist.  Alexa Vocal Assistant = Skill Alexa auf der App VIEW: Bei Widerruf der Berechtigung sind alle Vimar Geräte nicht mehr über Amazon erreichbar. Der gesamte Konfigurationsvorgang muss wiederholt werden, wobei alle vorab gespeicherten Einstellungen des Benutzers verloren gehen.

  • Seite 12: Erstmalige Einschaltung Der Touchscreens

    VIEW IoT Smart Systems App View Pro für die Konfiguration 4.8 Erstmalige Einschaltung der Touchscreens Nach dem Einschalten fordert jeder Touchscreen zur Einstellung der Sprache, Konfiguration der Netzwerkeinstellungen, Verknüpfung des Geräts mit dem Installateur und Benennung des Touchscreens auf. Das Tippen auf bestätigt die vorgenommenen Einstellungen und blendet die nächste Seite ein.

  • Seite 13: Erstellen Einer Anlage

    Zum Erstellen einer neuen Anlage auf tippen; drei Optionen werden eingeblendet: Mit der Option “NEUE HAUSLEITANLAGE” kann eine neue Hausleitanlage mit den Gateways Hausleitsystem 01410-01411, dem Gateway Einbruchssicherung 01712.1 und/ oder dem Gateway Videosprechanlagen 01415-01416 erstellt werden. Mit der Option “NEUE INTELLIGENTE ANLAGE” kann das Gateway Einbruchssicherung 01712.1 und/oder das Gateway Videosprechanlagen 01415-01416 in eine View Wireless Anlage integriert werden (siehe Abschn.
  • Seite 14 Nach Eingabe des Anlagenamens durch Auswahl von mit "ERSTELLEN" bestätigen; die neue Anlage ist somit erstellt worden. "Anlagen-UID" bezeichnet eine eindeutige Kennung der Anlage, die bei etwaigen Serviceleistungen seitens Vimar von Nutzen ist. Den Namen der neuen Anlage auswählen (in diesem Fall ) und auf klicken;...
  • Seite 15 VIEW IoT Smart Systems App View Pro für die Konfiguration Auf der Beispielsseite oben können die Geräte in grau nicht gekoppelt werden (da bereits mit dem Installateur gekoppelt), die in schwarzer Farbe sind dagegen verknüpfbar. Jedes Gerät ist durch Seriennummer, die der auf dem Produktetikett entspricht, und Typ gekennzeichnet (Hausleitsystem By-me Plus, Einbruchssicherung By-alarm usw. bei den Gateways und 10", 7"...
  • Seite 16 Welche Taste dabei gedrückt werden muss, das hängt von dem jeweils zu koppelnden Geräts ab: • Bei den Gateways des Hausleitsystems By-me Plus 01410-01411 und der Videosprechanlagen 01415-01416 die Taste CONF drücken (siehe jeweiliges Anleitungsblatt). • Bei den Gateways der Einbruchssicherung By-alarm 01712.1 die Kopplungstaste drücken (mit D im Anleitungsblatt angegeben).
  • Seite 17 VIEW IoT Smart Systems App View Pro für die Konfiguration Bei erfolgreicher Synchronisierung sind alle gekoppelten Geräte mit markiert. Sollte die Synchronisierung dagegen für eines oder mehrere Geräte fehlgeschlagen sein, so werden diese mit markiert (die verkabelte Verbindung überprüfen und gegebenenfalls wieder instandsetzen);...
  • Seite 18 VIEW IoT Smart Systems App View Pro für die Konfiguration Hinweis: Falls die XML-Datei nach der Kopplung des Gateways By-alarm und der Synchronisierung nicht importiert werden sollte, kann die Einbruchssicherung mithilfe der Tastatur oder des Einschalters verwendet werden, aber nicht über die App View und die Touchscreens, die allerdings weiterhin die entsprechenden Benachrichtigungen anzeigen (zum Beispiel Anlage aktiviert, ablaufender Alarm usw.).
  • Seite 19 - Detaillierte Ansicht der Szenarien: zeigt die Liste der Szenarien und ihrer Details. Diese Ansicht ist insoweit nützlich, als sie den Aufbau des Szenarios veranschaulicht und den Installateur bei der KNX-Integration unterstützt. HINWEIS: Bis auf die Ansicht der Anlage sind alle anderen Ansichten mit dem Einsatz des Gateways Hausleitsystem 01410-01411 verknüpft. Die gewünschte Ansicht mit wählen und dann BESTÄTIGEN.
  • Seite 20 Abschn. 4.11. • Mit der Taste “PRODUKTE REGISTRIEREN” können alle in der Anlage installierten Geräte registriert und somit bestimmte von Vimar angebotene vorteilhafte Dienste genutzt werden. Die Daten der zu registrierenden Anlage eingeben und auf “REGISTRIEREN” tippen; der Vorgang wird ausgeführt und die Menütaste mit dem Eintrag “PRODUK- TREGISTRIERUNG AKTIV”...
  • Seite 21 VIEW IoT Smart Systems App View Pro für die Konfiguration • Anhand der Taste "VERBINDEN" wird die Verbindung mit dem Gateway aufgebaut und die Hauptseite angezeigt. • Mit der Taste „WARTUNG DES GERÄTS“ werden folgende Optionen angezeigt: • Mit der Taste „BACKUP-VERWALTUNG“ werden die verschiedenen Backup-Modalitäten der Gateway-Konfiguration angezeigt. - Mittels „LOKALES BACKUP AUSFÜHREN“...

  • Seite 22: Erstellen Einer Intelligenten Anlage

    Die View Wireless Anlage muss dabei stets anhand der App View Wireless konfiguriert werden, während der Benutzer die integrierte Anlage mit der App View verwalten kann. HINWEIS: Die Gateways Hausleitsystem Art. 01410-01411 können in einer intelligenten Anlage nicht konfiguriert werden, außerdem ist die Anzeige und Steuerung der View Wireless Geräte über die Touchscreens nicht möglich.
  • Seite 23 VIEW IoT Smart Systems App View Pro für die Konfiguration Den Namen der neuen Anlage auswählen (in diesem Fall ) und auf klicken; die App View Pro sucht alle verbundenen Gateways und zeigt dann die komplette Liste an. Die App View Pro erkennt automatisch das Gateway 20547-19547-16497-14597 zur Verwaltung der vernetzten Geräte, so dass keine Kopplung erforderlich ist. Mit der intel- ligenten Anlage brauchen also nur die Gateways Einbruchssicherung 01712.1 und/oder Videosprechanlagen 01415-01416 verknüpft zu werden, siehe hierzu sinngemäß...

  • Seite 24: Klonen Der Anlage

    Nehmen Sie nach Ausbildung der Bezugsanlage (Konfiguration Geräte, logische Programme usw.) das Backup mittels BACKUP AUSFÜHREN vor und speichern Sie es mit LOKALES BACKUP IN DIE CLOUD LADEN ; wählen Sie dann ANLAGE KLONEN. HINWEIS: Das Backup wird ausschließlich auf den Gateways Hausleitsystem Art. 01410-01411 und dem Gateway Einbruchssicherung Art. 01712.1 ausgeführt. Klicken Sie auf...
  • Seite 25 VIEW IoT Smart Systems App View Pro für die Konfiguration Mit ERSTELLEN starten Sie das Klonen; die Startseite erscheint.
  • Seite 26 VIEW IoT Smart Systems App View Pro für die Konfiguration Bei ablaufendem Klonen sind keine weiteren Aktionen an der neuen Anlage möglich; auf der Seite mit der Liste der Anlagen wird der Name in Grau mit nebenstehendem Symbol angezeigt. Der erfolgreiche Abschluss des Vorgangs wird der App mit einer Meldung bestätigt. In der Liste der Anlagen erscheint der Name der geklonten Anlage in Schwarz, was darauf hinweist, dass an der Anlage sämtliche verfügbaren Optionen der App vorgenommen werden können.
  • Seite 27 VIEW IoT Smart Systems App View Pro für die Konfiguration Klicken Sie auf ANLAGE IMPORTIEREN/KLONEN; die Bildschirmseite zur Wahl des auszuführenden Vorgangs wird eingeblendet. Klicken Sie auf ANLAGE AUS BACKUP KLONEN und schließen Sie die Schritte zum Klonen anhand des verfügbaren Backups ab. 5.

  • Seite 28: Wechsel Des Installateurs

    VIEW IoT Smart Systems App View Pro für die Konfiguration Prüfen Sie nach Abschluss des Austauschs den Status der Konflikte durch Klicken auf KONFLIKTE PRÜFEN. Liegen keine Konflikte vor, so ist das Gateway Videosprech- anlagen exakt wie das ursprüngliche konfiguriert worden; andernfalls müssen Sie die Konfiguration zur Synchronisierung mit der ursprünglichen ändern. •...

  • Seite 29: Gateway Hausleitsystem By-Me Plus Art. 01410-01411

    VIEW IoT Smart Systems Gateway Hausleitsystem By-me Plus Art. 01410-01411 5. Gateway Hausleitsystem By-me Plus Art. 01410-01411 Mit dem Gateway können sämtliche Vorgänge hinsichtlich Konfiguration, Integration, Wartung und Überwachung (lokal sowie entfernt) des Hausleitsystems By-me Plus über IP/ LAN-Netzwerk, Cloud und App View Pro für Smartphone, Tablet, PC oder Touchscreen ausgeführt werden.

  • Seite 30: Gateway Einbruchssicherung By-Alarm Art. 01712.1

    VIEW IoT Smart Systems Gateway Einbruchssicherung By-alarm Art. 01712.1 6. Gateway Einbruchssicherung By-alarm Art. 01712.1 Mit dem Gateway 01712.1 kann das Steuergerät By-alarm mit dem LAN-Netzwerk verbunden werden, um sämtliche Vorgänge hinsichtlich Kontrolle, Überwachung und Wartung (lokal sowie entfernt) des By-alarm-Systems über IP/LAN-Netzwerk, Cloud und App View Pro für Smartphone, Tablet, PC oder IP-Touchscreen auszuführen. Das Gerät ermöglicht darüber hinaus die Verwendung der Konfigurationssoftware By-alarm Manager (Ver.
  • Seite 31 VIEW IoT Smart Systems Gateway Einbruchssicherung By-alarm Art. 01712.1 Das Gateway By-alarm wählen; es wird zur Eingabe des Kundencodes aufgefordert. Warnung: Beim einzugebenden Kundencode handelt es sich um den Kundencode des sechzehnten Empfängers, der über die Software By-alarm Manager im Steuergerät By-alarm eingerichtet ist (siehe Seite hier unten).

  • Seite 32: Import Der Xml-Datei Über Die Software By-Alarm Manager

    VIEW IoT Smart Systems Gateway Einbruchssicherung By-alarm Art. 01712.1 Auf "WEITER" klicken (die App blendet als Bestätigung die Seite "Konfiguration abgeschlossen" ein), zur Anzeige der Hauptseite dann auf "BEENDEN". Nach dem ersten Zugriff auf die App ist der Assistent nicht mehr aktiv. 6.2 Import der XML-Datei über die Software By-alarm Manager Nach Abschluss des Vorgangs in Abschn.
  • Seite 33 • Auf der By-alarm Manager Hauptseite Kommunikation -> XML für By-me senden anklicken, um den Importvorgang der XML-Datei zu starten. Im Fall einer entfernten Verbindung sendet die App dem Installateur bei jedem Zugriff eine Benachrichtigung mit den einzugebenden (jeweils verschiedenen) Parametern, zum Beispiel: In der Option Internetverbindung unter Adresse devicevpn1.vimar.cloud:51700 eingeben (51700 ist der TCP-Port).

  • Seite 34: Verwaltung Des Gateways

    VIEW IoT Smart Systems Gateway Einbruchssicherung By-alarm Art. 01712.1 6.3 Verwaltung des Gateways Auf der Hauptseite (Abschn. 6.1) GATEWAY BY-ALARM anklicken; folgende Seite wird eingeblendet: • Das Menü ALLGEMEIN zeigt sämtliche Daten des verwendeten Gateways einschließlich der Hard- und Firmwareversion des Geräts an. •...

  • Seite 35: Verwaltung Der Einbruchssicherungsanlage

    VIEW IoT Smart Systems Gateway Einbruchssicherung By-alarm Art. 01712.1 6.4 Verwaltung der Einbruchssicherung Auf der Hauptseite EINBRUCHSSICHERUNG BY-ALARM anklicken; folgende Seite wird eingeblendet: Durch Klicken auf DATEN EINBRUCHSSICHERUNG BY-ALARM wird der Kundencode des Gateways angezeigt. Der Kundencode kann mit der Taste geändert und mit "SPEICHERN"...
  • Seite 36 VIEW IoT Smart Systems Gateway Einbruchssicherung By-alarm Art. 01712.1 • Das Menü LOG speichert alle über das Gateway am System ausgeführten Vorgänge; diese Anzeige kann darüber hinaus durch Markieren der gewünschten Vorgänge nach Ebenen und Kategorien gefiltert werden. Mit "ANLAGEN-LOG EXPORTIEREN" werden die Informationen in eine Datei exportiert, die dann nachträglich eingesehen oder als Archiv verwahrt werden kann.

  • Seite 37: Gateway Videosprechanlagen Art. 01415

    VIEW IoT Smart Systems Gateway Videosprechanlagen Art. 01415 7. Gateway Videosprechanlagen Art. 01415 Mit dem Gateway 01415 kann die Videosprechanlage Due Fili Plus mit dem LAN-Netzwerk verbunden werden, um sämtliche Vorgänge hinsichtlich Kontrolle, Überwachung und Wartung (lokal sowie entfernt) der Systeme über IP/LAN-Netzwerk, Cloud und App für Smartphone, Tablet, PC oder IP-Touchscreen auszuführen. Das Gerät ermöglicht darüber hinaus die Verwendung der Konfigurationssoftware SaveProg mittels lokaler oder entfernter Verbindung.
  • Seite 38 VIEW IoT Smart Systems Gateway Videosprechanlagen Art. 01415 • Das Menü INFOS GATEWAY VIDEOSPRECHANLAGEN 2F+ zeigt sämtliche Daten des verwendeten Gateways einschließlich der Hard- und Firmwareversion des Geräts an. • Mit dem Menü DATUM/UHRZEIT können Datum und Uhrzeit eingeblendet werden. •...
  • Seite 39 VIEW IoT Smart Systems Gateway Videosprechanlagen Art. 01415 Alternativ können diese Parameter direkt auf SaveProg eingestellt werden; die Konfiguration nach der Einstellung von SaveProg in das Gateway 01415 laden. Alle Daten werden mit der Taste eingegeben/geändert und dann mit "SPEICHERN" übernommen. •...

  • Seite 40: Verwaltung Der Videosprechanlage

    VIEW IoT Smart Systems Gateway Videosprechanlagen Art. 01415 7.3 Verwaltung der Videosprechanlage Auf der Hauptseite VIDEOSPRECHANLAGE anklicken; folgende Seite wird eingeblendet: Das Menü KONFIGURATION VIDEOSPRECHANLAGE blendet drei Parameter im Zusammenhang mit der Audio-/Video-Wiedergabe auf den Touchscreens und der App View ein. •...

  • Seite 41: Wartung

    VIEW IoT Smart Systems Gateway Videosprechanlagen Art. 01415 7.4 Wartung Auf der Hauptseite WARTUNG anklicken; folgende Seite wird eingeblendet: • Das Menü SYSTEM-LOG speichert alle über das Gateway am System ausgeführten Vorgänge; diese Anzeige kann darüber hinaus durch Markieren der gewünschten Vorgänge nach Ebenen und Kategorien gefiltert werden.

  • Seite 42: Gateway (Router) Ip-Videosprechanlagen Art. 01416

    VIEW IoT Smart Systems Gateway IP-Videosprechanlagen Art. 01416 8. Gateway (Router) IP-Videosprechanlagen Art. 01416 Mit dem auch als Router der IP-Videosprechanlagen bezeichneten Gateway 01416 kann die IP-Videosprechanlage mit dem LAN-Netzwerk verbunden werden, um sämtliche Vorgänge hinsichtlich Kontrolle, Überwachung und Wartung (lokal sowie entfernt) der Systeme über IP/LAN-Netzwerk, Cloud und App für Smartphone, Tablet, PC oder IP- Touchscreen auszuführen.
  • Seite 43 VIEW IoT Smart Systems Gateway IP-Videosprechanlagen Art. 01416 • Das Menü INFOS ROUTER IP-VIDEOSPRECHANLAGEN zeigt sämtliche Daten des verwendeten Gateways einschließlich der Hard- und Firmwareversion des Geräts an. • Mit dem Menü DATUM/UHRZEIT können Datum und Uhrzeit eingeblendet werden. • Mit dem Menü...

  • Seite 44: Verwaltung Der Videosprechanlage

    VIEW IoT Smart Systems Gateway IP-Videosprechanlagen Art. 01416 • Über das Menü AKTUALISIERUNGEN prüft das Gateway die Verfügbarkeit neuer FW-/SW-Versionen und lädt diese direkt aus dem Internet herunter; zur Aktualisierung auf "AKTUALISIEREN" tippen (die Option wird nur bei Verfügbarkeit einer neuen Aktualisierung angezeigt). 8.3 Verwaltung der Videosprechanlage Auf der Hauptseite VIDEOSPRECHANLAGE anklicken;...
  • Seite 45 VIEW IoT Smart Systems Gateway IP-Videosprechanlagen Art. 01416 • Mit dem Menü INFOS IP-VIDEOSPRECHANLAGE können die Identifizierungsdaten der Anlage (Name, Gebäude, Innenstelle usw.) und des Kunden angezeigt werden. • Das Menü KONFIGURATION VIDEOSPRECHANLAGE blendet die Hauptdaten der Anlage, den Status sowie den Etagenruftyp ein.

  • Seite 46: Wartung

    VIEW IoT Smart Systems Gateway IP-Videosprechanlagen Art. 01416 • Mit dem Menü NETZWERKPARAMETER können die Identifizierungsdaten des Geräts innerhalb des Netzwerks (IP-Adresse des lokalen Netzwerks und die zur Verbindung mit dem Gateway verwendete) angezeigt und manuell eingestellt werden. Die Systemdaten können mit der Taste geändert und mit "SPEICHERN"...
  • Seite 47 VIEW IoT Smart Systems Gateway IP-Videosprechanlagen Art. 01416 Mit "ANLAGEN-LOG EXPORTIEREN" werden die Informationen in eine Datei exportiert, die dann nachträglich eingesehen oder als Archiv verwahrt werden kann. • Mit dem Menü DIAGNOSE kann die Diagnose des IP-Netzwerks, mit dem die Videosprechanlage verbunden ist, sowie des lokalen IP-Netzwerks ausgeführt werden, mit dem sämtliche Gateways und Touchscreens der Plattform verbunden sind.

  • Seite 48: Übergabe Der Anlage

    VIEW IoT Smart Systems Übergabe der Anlage 9. Übergabe der Anlage Nachdem sämtliche Konfigurationsvorgänge abgeschlossen sind und die Anlage funktionsbereit ist, muss sie der Installateur an den Administrator (in der Regel der Hauseigentümer) übergeben, so dass dieser die Anlage verwenden und nach den eigenen Bedürfnissen personalisieren kann. HINWEIS: Die "Übergabe der Anlage"...
  • Seite 49 VIEW IoT Smart Systems Übergabe der Anlage 4. "Anlagen verwalten" auswählen und dann neben "Anlage hinzufügen" auf tippen. Es erscheint die Seite mit der Liste der Anlagen, mit denen sich der Administrator koppeln kann (die durch den Eintrag OHNE ADMINISTRATOR gekennzeichneten). HAUS MÜLLER HAUS FISCHER FERIENHAUS AM MEER...

  • Seite 50: App View Und Hauptfunktionen

    VIEW IoT Smart Systems App View und Hauptfunktionen 10. App View und Hauptfunktionen. In diesem Kapitel werden die Hauptkonzepte der App View geschildert, nach denen Administrator und Basisbenutzer die Anlage verwalten; es handelt sich um eine äußerst einfache und intuitive Benutzeroberfläche für PC, Tablet und Touchscreen. 10.1 Nicht personalisierte Homepage Für die Verwaltung und Überwachung aller konfigurierten Funktionen.
  • Seite 51 VIEW IoT Smart Systems App View und Hauptfunktionen Den Bereich durch Streichen abwärts oder tippen auf schließen. SYMBOLTYPEN. Die verwendeten Symbole sind je nach dargestelltem Element durch drei Formen gekennzeichnet: Rund: stellen Objekte, Szenarien oder Programme dar, deren Auswahl einen Ein- oder Ausschaltbefehl zur Folge hat.
  • Seite 52 VIEW IoT Smart Systems App View und Hauptfunktionen VERWALTEN. Mit dem Symbol (Verwalten) können alle konfigurierten Funktionen verwaltet und gesteuert werden; man erhält somit einen Überblick über die gesamte Anlage und durch Antippen des entsprechenden Symbols über den Status jeder einzelnen Funktion (welche und wie viele Lichter eingeschaltet sind, welche und wie viele Rollläden geöffnet, Temperaturwerte der Klimazonen usw.).
  • Seite 53 VIEW IoT Smart Systems App View und Hauptfunktionen ERKUNDEN. Das Symbol (Erkunden) ermöglicht das Browsen durch die einzelnen Räume der Anlage; die Anzeige kann mit Symbolen oder einer Raumansicht (Foto) erfolgen, in der die verknüpften Elemente eingefügt sind. Beispiel: • Zur Anzeige der Raumansicht (sofern eingestellt) die Seite wie in vorheriger Abbildung gezeigt von rechts nach links ziehen...
  • Seite 54 VIEW IoT Smart Systems App View und Hauptfunktionen • Einfügen eines Elements im Bereich “Favoriten”: - langes Drücken auf das entsprechende Symbol (die Option “Zu Favoriten hinzufügen” wird angezeigt); - das angetippte Symbol in den Bereich “Zu Favoriten hinzufügen” bewegen. Auf die gleiche Weise können mit den Symbolen, die dies unterstützen, die Verknüpfungen jedes in der Videosprechanlage vorhandenen Klingeltableaus in die Homepage oder den Bereich "Favoriten"...
  • Seite 55 VIEW IoT Smart Systems App View und Hauptfunktionen Die Personalisierungsmöglichkeiten hängen vom Benutzertyp und den zugewiesenen Rechten ab. In folgender Tabelle sind sämtliche Optionen im Zusammenhang mit der Personalisierung der Anlage und dem Leitgerät ausgewiesen. Anlage: Installateur Administrator Basisbenutzer Anmerkungen Administrator: alle Optionen mit Ausnahme der Befehle “Temperaturen Automatik”...

  • Seite 56: Beispiel Der Erstellung Eines Szenarios

    VIEW IoT Smart Systems App View und Hauptfunktionen 10.3 Beispiel der Erstellung eines Szenarios • Auf der Bildschirmseite "Personalisieren" ( )" (Szenarien) antippen; die Seite mit der Option zur Erstellung eines neuen Szenarios und gegebenenfalls die Liste mit den vorab erstellten Szenarien wird eingeblendet. •...
  • Seite 57 VIEW IoT Smart Systems App View und Hauptfunktionen  • Auf tippen; in diesem Fall handelt es sich um eine Lampe mit ON/OFF-Funktion und RGB-Regelung. tippen, um die Lampe entsprechend dem gewünschten Status beim Abrufen des Szenarios ein- oder auszuschalten, in diesem Fall soll die Lampe mit bestimmten Eigenschaften in puncto Helligkeit, Lichtstärke und Farbe eingeschaltet sein.
  • Seite 58 VIEW IoT Smart Systems App Benutzer und Hauptfunktionen App View und Hauptfunktionen  • In diesem Beispiel sollen keine weiteren Objekte eingefügt werden, daher zum Fortfahren erneut auf tippen. Die Seite mit Ansicht sämtlicher Objektkategorien und den soeben konfigurierten Elementen wird wieder angezeigt. Mit fortfahren.
  • Seite 59 VIEW IoT Smart Systems App View und Hauptfunktionen  • Mit fortfahren. Es erscheint nun die Aufforderung, ob das Szenario mit der Taste eines Schalters verknüpft werden soll, um es auch manuell abrufen zu können; die gewünschte Taste wählen und mit bestätigen.
  • Seite 60 VIEW IoT Smart Systems App View und Hauptfunktionen  Die Liste der mit dem Szenario verknüpfbaren Ereignisse wird eingeblendet. Durch Streichen aufwärts werden alle verfügbaren Optionen angezeigt.  Zum Beispiel ALARM auswählen; in diesem Fall wird das Szenario zusätzlich zur Taste auch beim Auslösen eines Alarms in der Zone ZWEITER STOCK aktiviert. ...
  • Seite 61 VIEW IoT Smart Systems App View und Hauptfunktionen • Soll ein (erstelltes) Szenario mit dem logischen Programm verknüpft werden, so ist beim Einblenden der Seite zur Tastenverknüpfung durch die App solange auf "Kein Interesse" zu tippen, bis die Seite "Verknüpfung eines Programms mit dem Szenario" angezeigt wird. Es erscheint die Liste der konfigurierten Programme, aus der das mit dem Szenario zu verknüpfende Programm gewählt.

  • Seite 62: Webview

    WebView 11. WebView WebView ist die Ansicht einer App View externen Webseite, mit der ein im gleichen lokalen Netzwerk des Vimar-Systems eingebundenes Drittanbietersystem aus Gründen, die mit der reibungslosen und sicheren Nutzung der Inhalte zusammenhängen, gesteuert werden kann. Dank dieser Ansicht, die durch Downloaden eines Installationspakets auf die mit dem Internet verbundenen IP-Touchscreens (Art. 01420, 01422, 01425) verfügbar ist, kann mit den Webseiten von Drittanbietern interagiert werden.
  • Seite 63 VIEW IoT Smart Systems WebView  • Bestätigen Sie mit ; die neue Web-Ansicht wird auf der Verwaltungsseite der Web-Ansichten angezeigt. können Sie die Web-Ansicht ändern (hierzu wirdd der Assistent neu gestartet) und mit können Sie den Cache-Speicher entleeren. Durch Antippen von können Sie die Web-Ansicht entfernen;...

  • Seite 64: Verwendung Der Web-Ansicht

    • Die Web-Ansicht unterstützt keine Seiten mit Drag&Drop-Funktion. WebView-Ansichtsbeispiel mit Webserver KNX Vimar Art. 01545 Bei der Konfiguration ist die URL des Webservers KNX Vimar in eine als “Web Server KNX” bezeichnete Web-Ansicht eingefügt werden, deren Symbol auf der Homepage erscheint; durch Antippen dieses Symbols ( ) wird die Steuerseite der im System vorhandenen Funktionen abgerufen.

  • Seite 65: Elvox Cctv Integration In Die Touchscreens

    VIEW IoT Smart Systems Elvox CCTV Integration in die Touchscreens 12. Elvox CCTV Integration in die Touchscreens Die App By-camera kann in die Touchscreens (Art. 01420, 01422 und 01425) installiert werden und bietet hier die gleiche Nutzererfahrung der für Smartphones und Tablets verfügbaren Version.

  • Seite 66: Erster Start Der Anwendung

    VIEW IoT Smart Systems Elvox CCTV Integration in die Touchscreens Wählen Sie "Öffnen", um die Anwendung zu starten (oder kehren Sie alternativ zur Homepage zurück und tippen Sie auf das Symbol der App By-camera): 12.1 Erster Start der Anwendung. Wenn Sie die App zum ersten Mal starten (ausschließlich in diesem Fall) erscheint die Anzeige der Seiten gedreht. Anhand des nachstehenden Vorgangs korrigieren Sie die Ausrichtung der Seiten, so dass Sie diese bei jedem weiteren Start in der richtigen Ansicht sehen.
  • Seite 67 VIEW IoT Smart Systems Elvox CCTV Integration in die Touchscreens Nachstehend wird der Vorgang veranschaulicht, um die Ansicht auf den Modus "Landscape" (Querformat) abzustimmen. HINWEIS: Zur leichteren Ausführung der einzelnen Schritte sollten Sie soweit möglich den Touchscreen von der Wandhalterung abnehmen. 1.
  • Seite 68 VIEW IoT Smart Systems Elvox CCTV Integration in die Touchscreens 5. Beenden Sie die Anwendung mit "X" und starten Sie diese durch Antippen des Symbols auf der Homepage neu Beim erneuten Öffnen der App werden die Seiten in der korrekten Ausrichtung angezeigt (Modus Querformat/Landscape). Die Anwendung ist nun für die korrekte horizontale Ansicht initialisiert und kann sämtliche Konfigurationsvorgänge einer CCTV-Anlage ausführen.
